ATEN US221A, US421A - 2/4-Port USB 2.0 Switch Gyors üzembe helyezési útmutató

Tartalom

1 CSOMAG TARTALMA
2 Online regisztráció
3 Technikai telefonos támogatás
4 Követelmények
- 4.1 Számítógépek
- 4.2 Kábelek
5 Hardver áttekintés
- 5.1 Felülnézet
- 5.2 Hátulnézet
6 Hardver telepítés
7 Kézi működtetés
8 Szoftveres működtetés
9 Hivatkozások
10 Kézikönyv letöltése
11 Más nyelveken

CSOMAG TARTALMA

1 2-portos (US221A) vagy 4-portos (US421A) USB 2.0 periféria kapcsoló 1 1,8 m-es USB Type A - USB Type B kábel
1 Telepítőlemez
1 Felhasználói kézikönyv
1 Gyors üzembe helyezési útmutató

Online regisztráció

Nemzetközi:
http://support.aten.com

Észak-Amerika:
http://www.aten-usa.com/product_registration

Technikai telefonos támogatás

Nemzetközi:
886-2-86926959

Észak-Amerika:
1-888-999-ATEN (ATEN TECH)
1-732-356-1703 (ATEN NJ)

Követelmények

Számítógépek

USB host controller

Kábelek

USB - USB kábelek a számítógépek periféria eszközhöz való csatlakoztatásához.

Megjegyzés: Csak egy USB Type A - USB Type B kábel található az US221A / US421A csomagban. További USB Type A - USB Type B kábeleket kell vásárolnia minden számítógéphez, amelyet az US221A / US421A-hoz szeretne csatlakoztatni.

Hardver áttekintés

Felülnézet

Zár LED
Portválasztó nyomógomb(ok)
Kiválasztott port LED-ek
Hangjelzés be/ki kapcsoló (oldalt)

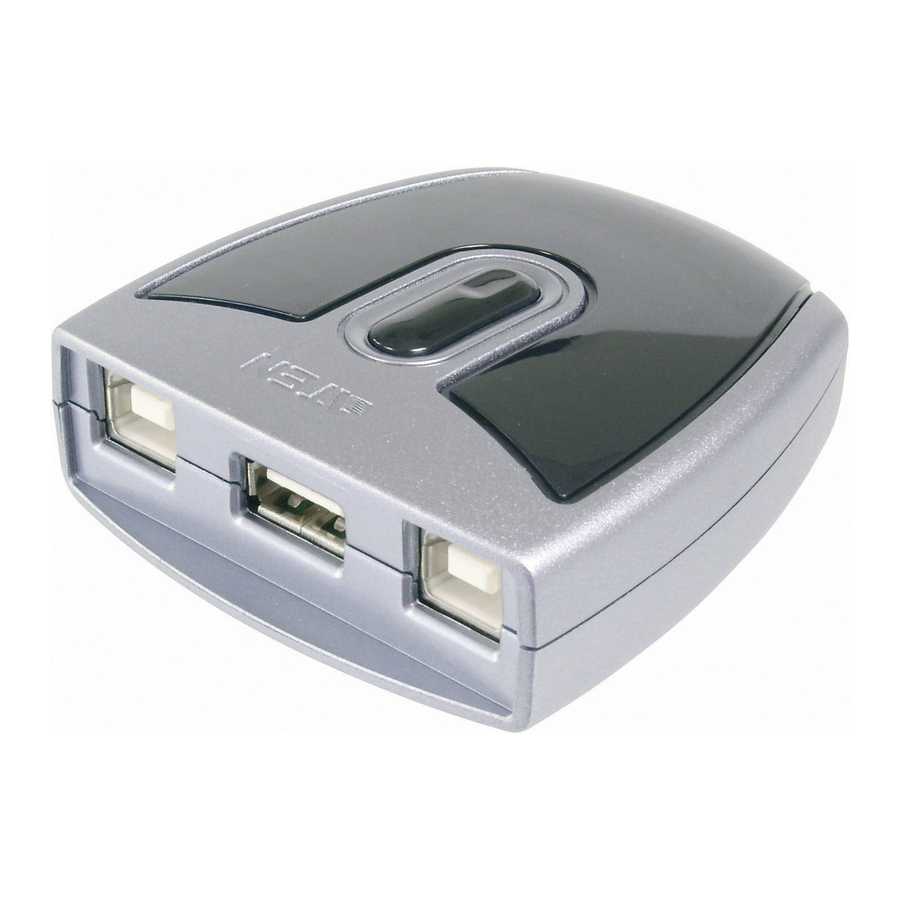

Hátulnézet

USB Type B számítógép port
USB Type A periféria port

Hardver telepítés

Az US221A / US421A telepítéséhez tegye a következőket:

Használja az USB eszköz USB kábelét az US221A / US421A USB Type A portjához való csatlakoztatáshoz.
Dugja be az US221A / US421A csomagban található USB Type A - USB Type B kábel USB Type B csatlakozóját az US221A / US421A bármelyik rendelkezésre álló portjába.
Dugja be a Type A csatlakozót a számítógép USB host portjába.

Ismételje meg a 2. és 3. lépést minden más telepítendő számítógépnél.

Kézi működtetés

US221 A

Az USB periféria fókusz váltásához a két számítógép között nyomja meg a portválasztó nyomógombot (az egység tetején található). A kiválasztott port LED villogni kezd, és az egység sípol. Amikor a villogás megszűnik, és a LED folyamatosan világít (kb. négy másodperc múlva), akkor a periféria fókusz az adott porton van.

US421 A

A periféria fókusz másik portra váltásához nyomja meg az adott porthoz tartozó nyomógombot. A kiválasztott port LED villogni kezd, és az egység sípol. Amikor a villogás megszűnik, és a LED folyamatosan világít (kb. négy másodperc múlva), akkor a periféria fókusz az adott porton van.

Periféria fókusz zárolása/feloldása

A periféria fókusz egy adott számítógépre való zárolásához nyomja meg és tartsa lenyomva az adott porthoz tartozó nyomógombot két másodpercig, vagy amíg a narancssárga LED világítani nem kezd.
A periféria fókusz feloldásához nyomja meg és tartsa lenyomva az adott porthoz tartozó nyomógombot egy másodpercig, vagy amíg a narancssárga LED ki nem alszik.

Szoftveres működtetés

Az US221A / US421A rendelkezik egy szoftver alapú konfigurációs segédprogrammal, amely az US221A / US421A beállításainak konfigurálására használható, például az Auto Switch (Automatikus váltás) funkció, a Manual Switch and Release (Kézi váltás és kiadás) emlékeztető és a hangeffektusok. A segédprogram az US221A/US421A vezérlésének zárolására és feloldására is használható.

Megjegyzés: A Windows felhasználóknak rendszergazdaként kell bejelentkezniük az US221A/US421A szoftver telepítéséhez és elindításához.
