ATEN US221A, US421A - 2/4-Port USB 2.0 Switch Hızlı Başlangıç Kılavuzu

İçerikler

1 PAKET İÇERİĞİ
2 Çevrimiçi Kayıt
3 Teknik Telefon Desteği
4 Gereksinimler
- 4.1 Bilgisayarlar
- 4.2 Kablolar
5 Donanım İncelemesi
- 5.1 Üstten Görünüm
- 5.2 Arka Görünüm
6 Donanım Kurulumu
7 Manuel Çalışma
8 Yazılım İşlemi
9 Referanslar
10 Kılavuzu indir
11 Diğer Dillerde

PAKET İÇERİĞİ

1 2-port (US221A) veya 4-port (US421A) USB 2.0 Çevre Birimi Anahtarı 1 1.8 m USB Type A - USB Type B Kablosu
1 Kurulum Diski
1 Kullanım Kılavuzu
1 Hızlı Başlangıç Kılavuzu

Çevrimiçi Kayıt

Uluslararası:
http://support.aten.com

Kuzey Amerika:
http://www.aten-usa.com/product_registration

Teknik Telefon Desteği

Uluslararası:
886-2-86926959

Kuzey Amerika:
1-888-999-ATEN (ATEN TECH)
1-732-356-1703 (ATEN NJ)

Gereksinimler

Bilgisayarlar

USB ana denetleyici

Kablolar

Bilgisayarları çevre birimine bağlamak için USB - USB kabloları.

Not: US221A / US421A paketinde yalnızca bir adet USB Type A - USB Type B kablosu sağlanmaktadır. US221A / US421A'ya bağlamak istediğiniz her bilgisayar için ek bir USB Type A - USB Type B kablosu satın almanız gerekecektir.

Donanım İncelemesi

Üstten Görünüm

Kilit LED'i
Port Seçim Düğmesi(leri)
Port Seçildi LED'leri
Bip Sesi Açma/Kapama Anahtarı (yan tarafta)

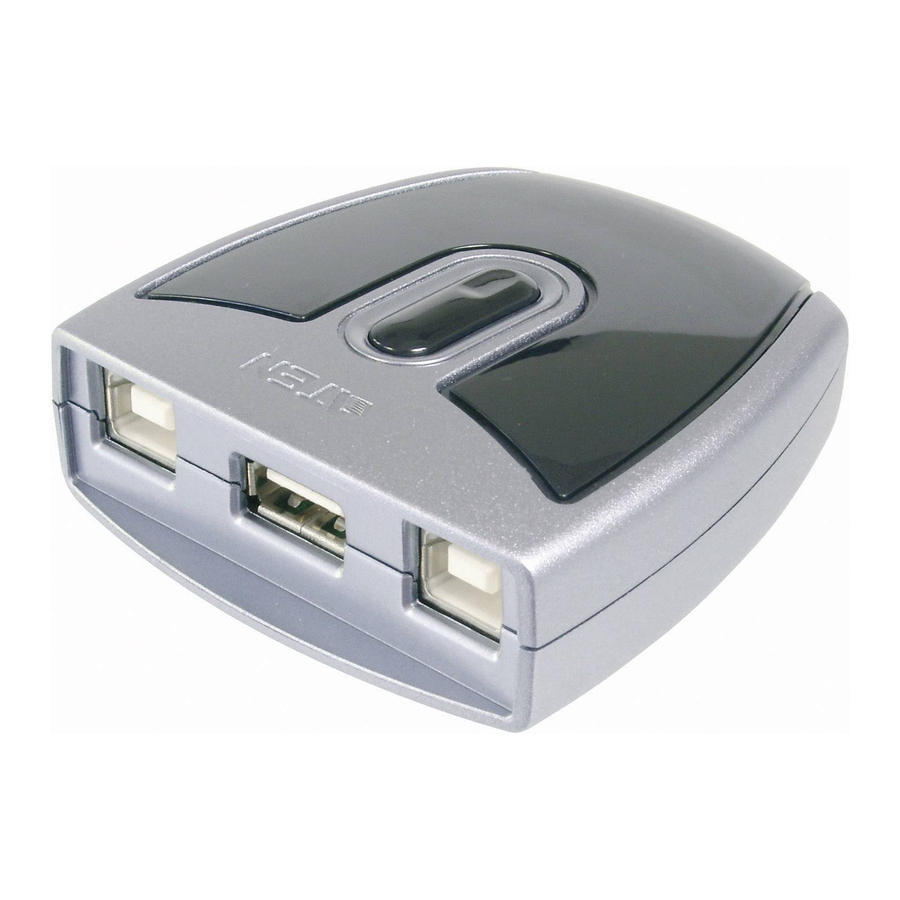

Arka Görünüm

USB Type B Bilgisayar Portu
USB Type A Çevre Birimi Portu

Donanım Kurulumu

US221A / US421A'yı kurmak için aşağıdakileri yapın:

USB cihazınızın USB kablosunu kullanarak US221A / US421A'nın USB Type A portuna bağlayın.
US221A / US421A paketiyle birlikte verilen USB Type A - USB Type B kablosunun USB Type B konektörünü US221A / US421A üzerindeki herhangi bir kullanılabilir porta takın.
Type A konektörünü bilgisayarın USB ana portuna takın.

Kurulum yaptığınız diğer bilgisayarlar için 2. ve 3. adımları tekrarlayın.

Manuel Çalışma

US221 A

USB çevre birimi odağını iki bilgisayar arasında değiştirmek için port seçim düğmesine (ünitenin üstünde bulunur) basın. Seçilen port LED'i yanıp sönecek ve ünite bip sesi çıkaracaktır. Yanıp sönme durduğunda ve LED sabitlendiğinde (yaklaşık dört saniye içinde), o port çevre birimi odağına sahiptir.

US421 A

Çevre birimi odağını başka bir porta geçirmek için, o porta karşılık gelen düğmeye basın. Seçilen port LED'i yanıp sönecek ve ünite bip sesi çıkaracaktır. Yanıp sönme durduğunda ve LED sabitlendiğinde (yaklaşık dört saniye içinde), o port çevre birimi odağına sahiptir.

Çevre Birimi Odağını Kilitleme/Kilidini Açma

Çevre birimi odağını belirli bir bilgisayarda kilitlemek için, o porta karşılık gelen düğmeyi iki saniye veya turuncu LED yanana kadar basılı tutun.
Çevre birimi odağının kilidini açmak için, o porta karşılık gelen düğmeyi bir saniye veya turuncu LED sönene kadar basılı tutun.

Yazılım İşlemi

US221A / US421A, Otomatik Anahtar (Auto Switch) işlevi, Manuel Anahtar (Manual Switch) ve Yayın hatırlatıcısı (Release reminder) ve ses efektleri gibi US221A / US421A'nın ayarlarını yapılandırmak için kullanılabilen yazılım tabanlı bir yapılandırma yardımcı programına sahiptir. Yardımcı program, US221A/US421A'nın kontrolünü kilitlemek ve kilidini açmak için de kullanılabilir.

Not: Windows kullanıcıları, US221A/US421A yazılımını kurmak ve başlatmak için yönetici olarak oturum açmalıdır.
