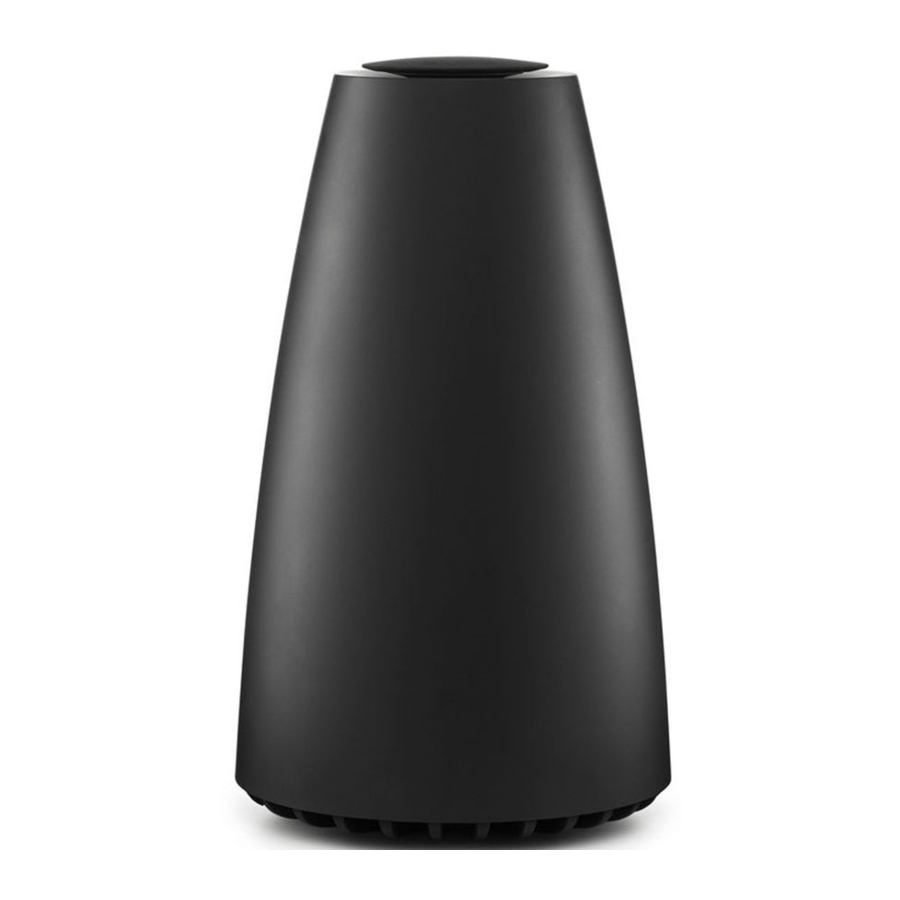

Bang & Olufsen BeoPlay S8 - Manual de utilizare pentru difuzoare

Conținutul cutiei

Lăsați subwoofer-ul în cutie când conectați cablurile. Cutia poate conține mai multe cabluri de alimentare. Aveți nevoie doar de un cablu de alimentare pentru configurare.

Specificațiile tehnice, caracteristicile și utilizarea acestora pot fi modificate fără notificare.

Cum se utilizează

După ce decideți unde să plasați sateliții și subwoofer-ul, trageți cablurile de la fiecare satelit la subwoofer. Apoi, trageți cablurile relevante de la subwoofer la Hub-ul de conectare.

Hub de conectare

Învățare IR

Hub-ul de conectare permite învățarea IR pentru trei comenzi (volum mai tare, volum mai încet și mut) de la o telecomandă TV non-B&O. Telecomanda TV B&O nu acceptă învățarea IR pentru acest Hub de conectare. Pentru a efectua învățarea IR, îndreptați întotdeauna telecomanda spre partea frontală a produsului. Mai întâi, porniți Hub-ul de conectare și apăsați lung butonul multi. Indicatorul clipește portocaliu, indicând că Hub-ul de conectare este gata să primească o comandă IR. Apoi apăsați butonul de volum mai tare de pe telecomandă, iar indicatorul clipește o dată când primește comanda IR. Repetați acești pași de mai mult de trei ori. Dacă comanda este programată cu succes, indicatorul devine verde continuu timp de două secunde și apoi clipește portocaliu pentru a aștepta următoarea comandă IR (volum mai încet și apoi mut). Când toate cele trei comenzi IR sunt programate, indicatorul devine verde continuu timp de două secunde și apoi alb continuu. Dacă orice comandă eșuează în timpul programării, indicatorul devine roșu continuu timp de două secunde și apoi clipește portocaliu pentru a indica faptul că așteaptă o comandă IR.

Prezentare generală

1. Intrare de alimentare
2. Buton multi
3. Intrare optică
4. Mini optic + Analogic
5. Ieșire Powerlink
6. Intrare Powerlink

Comutare automată a sursei
Hub-ul de conectare va comuta automat la sursa de intrare activă.

Comutare manuală a sursei
Apăsați scurt butonul multi pentru a comuta între Optic, Optic/Analogic și Powerlink in.

Ajustare fixă a volumului
Apăsați de două ori butonul muti pentru a dezactiva controlul local al volumului. Indicatorul devine roșu pentru sursa în acest mod.

MOD

Selectați LINE când utilizați Hub-ul de conectare și selectați PL-A () sau PL-B ( ) pentru produsele Bang & Olufsen (nu uitați să selectați tipul de difuzor în televizor).

FAZĂ

Selectați pentru a schimba sunetul în funcție de distanța dintre subwoofer și sateliți. Comutați între 0° (implicit) și 180° până când sunetul de la sateliți și subwoofer este coerent.

Utilizați dimensiunea și tipul corect de șuruburi și dibluri de perete – ținând cont de construcția și starea peretelui. Utilizați 4 șuruburi cu cap plat (ø 4 mm – 0,16") și dibluri de perete cu o sarcină nominală minimă de 3,5 kg (7,7 lbs).
Notificare specială despre gips-carton și pereți despărțitori ușori Dacă intenționați să agățați produsul pe un perete de gips (adică un perete uscat sau un panou de perete), suportul de perete trebuie fixat pe un montant vertical. Montarea a fost evaluată pentru utilizarea pe o suprafață de gips-carton. Utilizați 2 șuruburi cu cap plat (ø 4 mm – 0,16") pentru a pătrunde în gips. Înșurubați într-un montant vertical minim 25 mm (1"). Fixați două șuruburi suplimentare care sunt potrivite pentru pereții de gips.

Înregistrați-vă online la www.beoplay.com/register pentru a primi informații importante despre actualizările de produse și software – și pentru a primi știri și oferte interesante de la B&O PLAY. Dacă ați achiziționat produsul dintr-un magazin BANG & OLUFSEN sau de la www.beoplay.com, ați fost înregistrat automat

www.beoplay.com/s8/learnmore
