Bang & Olufsen BeoPlay S8 - Hangszórók kézikönyve

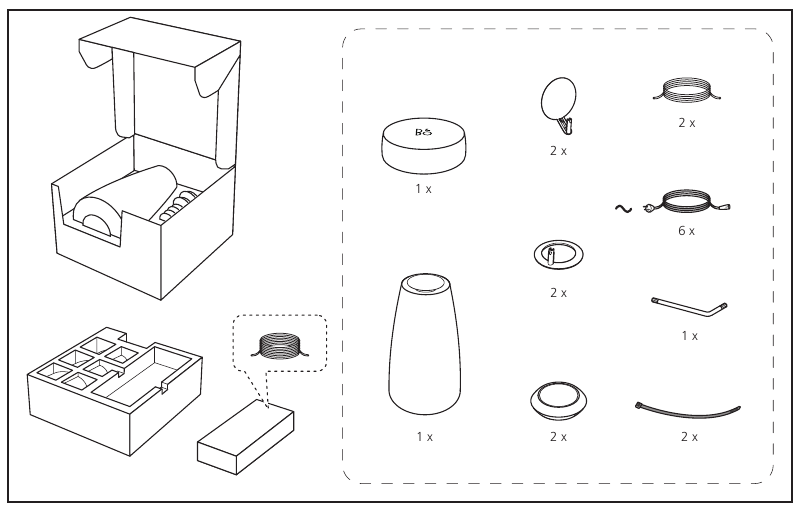

A doboz tartalma

Hagyja a mélynyomót a dobozban, amikor csatlakoztatja a kábeleket. A dobozban több hálózati kábel is lehet. A beállításhoz csak egy hálózati kábelre van szüksége.

A műszaki adatok, a funkciók és azok használata előzetes értesítés nélkül változhat.

Hogyan kell használni

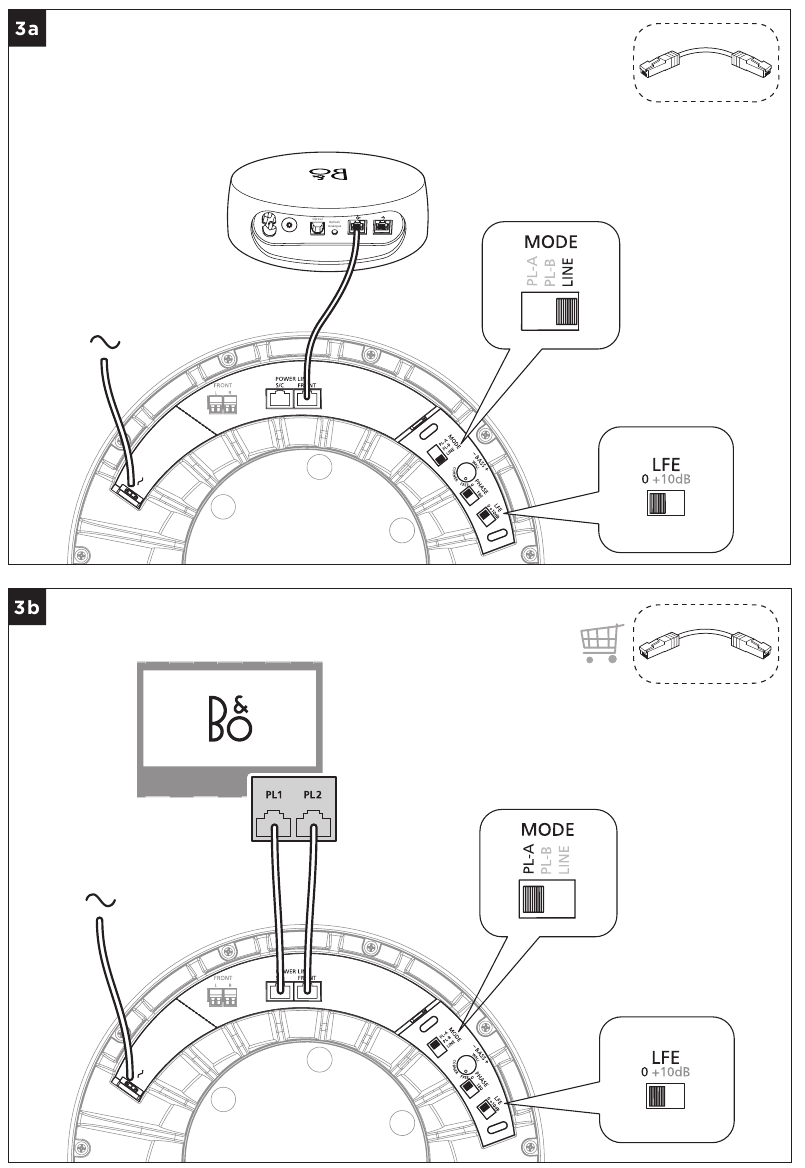

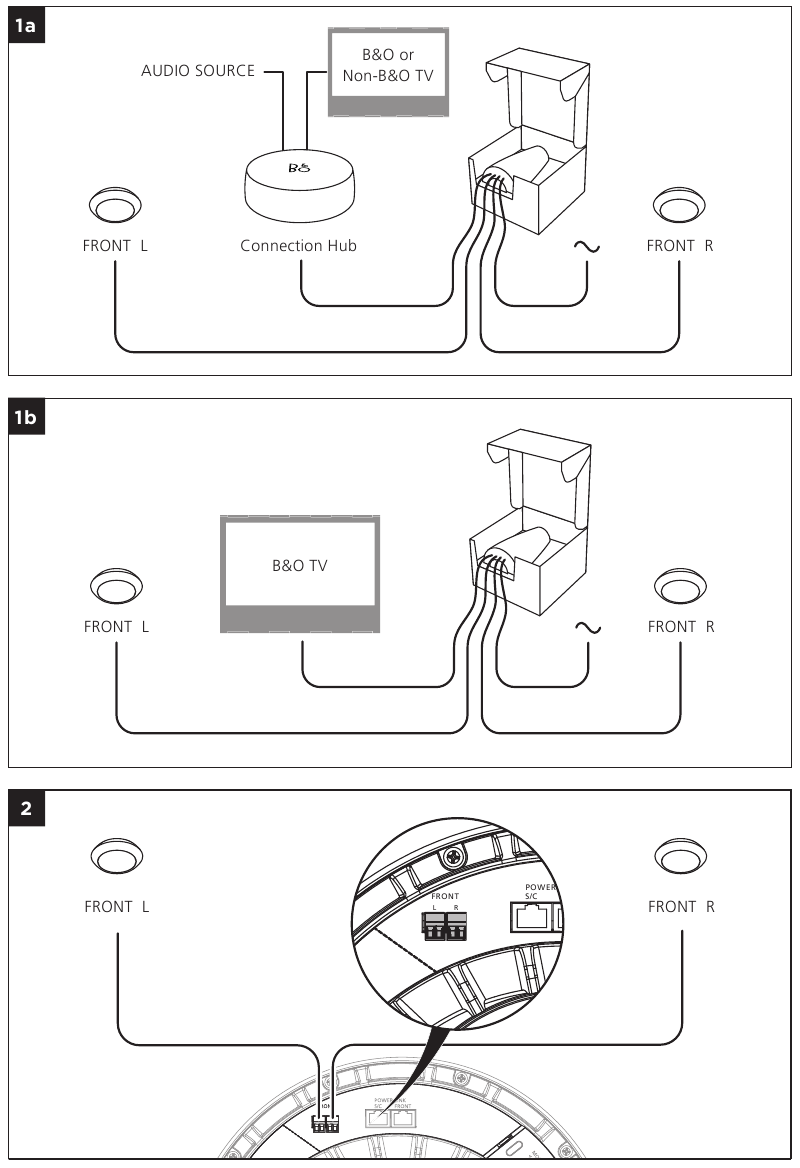

Miután eldöntötte, hová helyezi a szatellit hangszórókat és a mélynyomót, vezesse a kábeleket minden szatellit hangszórótól a mélynyomóhoz. Ezután vezesse a megfelelő kábeleket a mélynyomótól a Csatlakozó Hubhoz.

Csatlakozó Hub

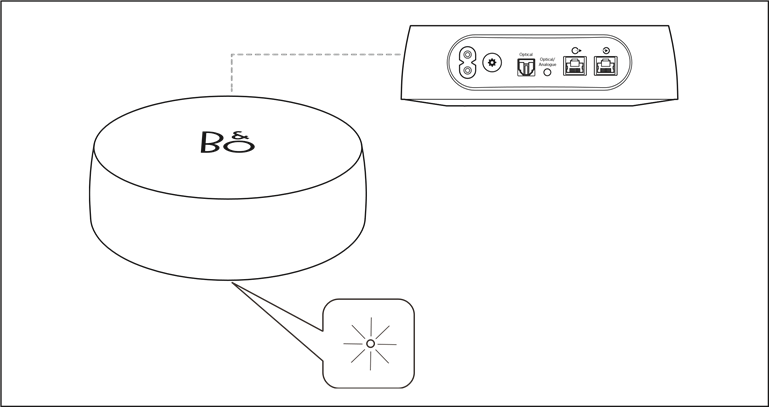

IR tanulás

A Csatlakozó Hub lehetővé teszi az IR tanulást három parancshoz (hangerő fel, hangerő le és némítás) egy nem B&O TV távirányítóról. A B&O TV távirányító nem támogatja az IR tanulást ehhez a Csatlakozó Hubhoz. Az IR tanulás végrehajtásához mindig a termék elejére irányítsa a távirányítót. Először kapcsolja be a Csatlakozó Hubot, és tartsa hosszan lenyomva a multi gombot. A jelző narancssárgán villog, jelezve, hogy a Csatlakozó Hub készen áll egy IR parancs fogadására. Ezután nyomja meg a hangerő fel gombot a távirányítón, és a jelző egyszer felvillan, amikor megkapja az IR parancsot. Ismételje meg ezeket a lépéseket többször, mint háromszor. Ha a parancs sikeresen be van programozva, a jelző két másodpercig folyamatosan zölden világít, majd narancssárgán villog, hogy várjon a következő IR parancsra (hangerő le, majd némítás). Amikor mindhárom IR parancs be van programozva, a jelző két másodpercig folyamatosan zölden világít, majd folyamatosan fehéren. Ha bármelyik parancs meghiúsul a programozás során, a jelző két másodpercig folyamatosan pirosan világít, majd narancssárgán villog, jelezve, hogy IR parancsra vár.

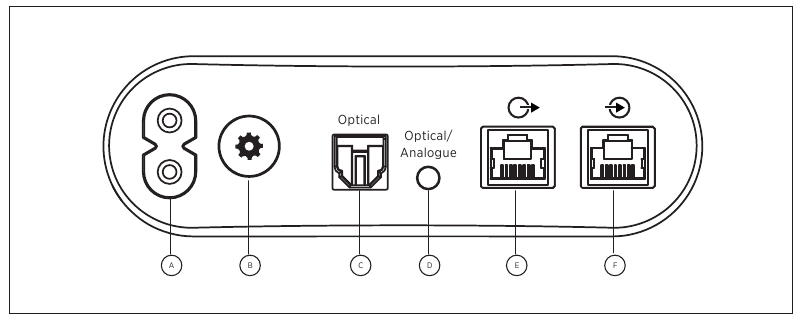

Áttekintés

1. Tápbemenet
2. Multi gomb
3. Optikai bemenet
4. Mini optikai + Analóg
5. Powerlink kimenet
6. Powerlink bemenet

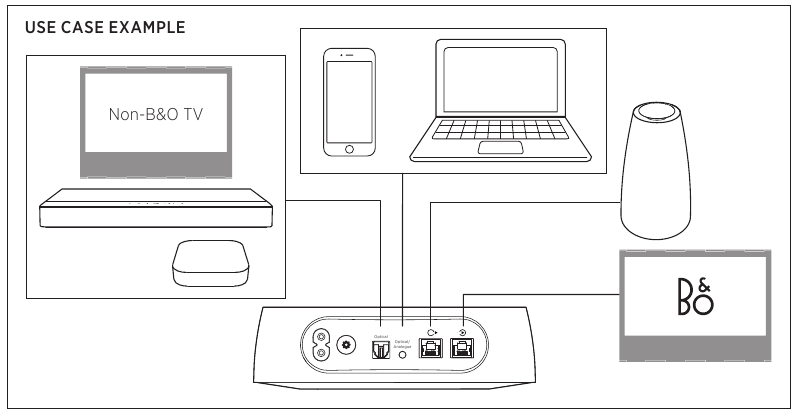

Automatikus forrásváltás
A Csatlakozó Hub automatikusan átvált az aktív bemeneti forrásra.

Kézi forrásváltás
Röviden nyomja meg a multi gombot az Optikai, Optikai/Analóg és Powerlink bemenet közötti váltáshoz.

Fix hangerőszabályozás
Duplán nyomja meg a muti gombot a helyi hangerőszabályozás letiltásához. A jelző pirosan világít a forrásnál ebben a módban.

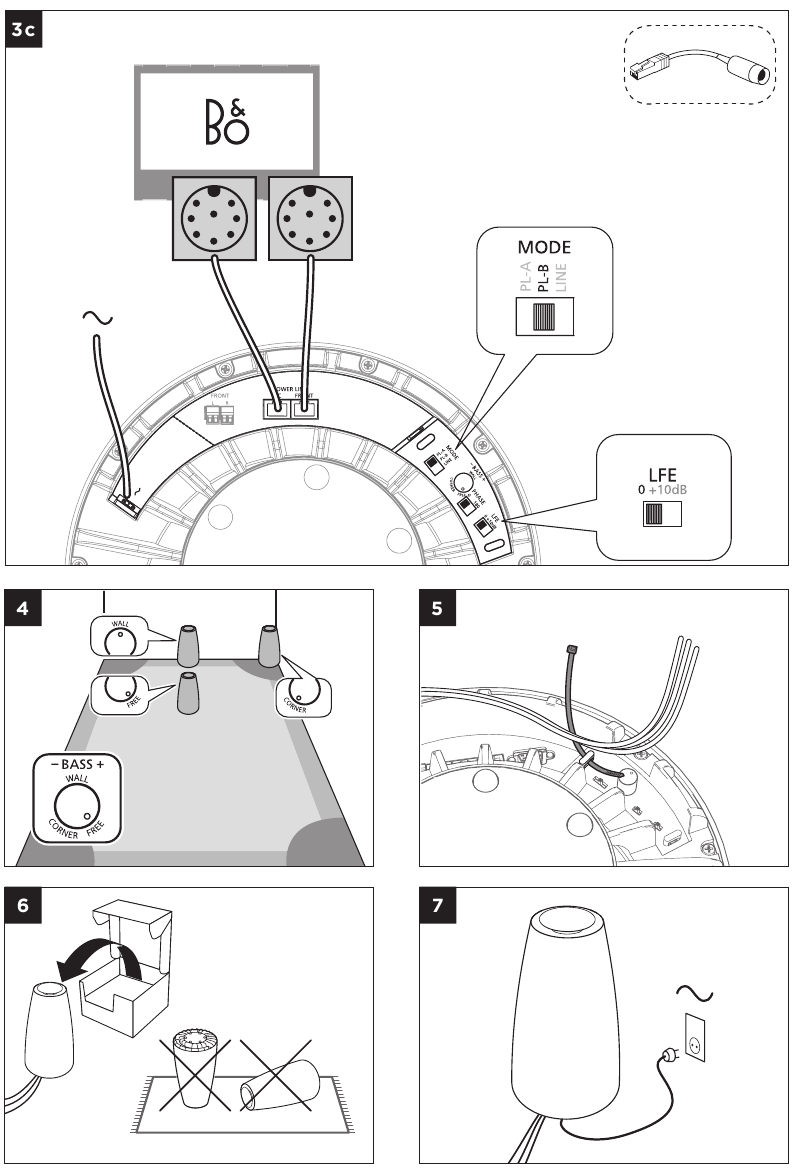

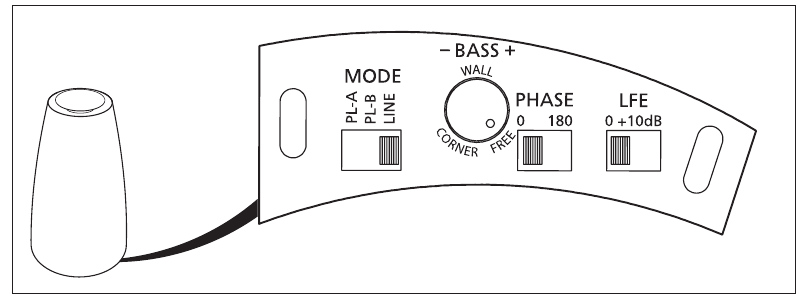

MÓD

Válassza a LINE lehetőséget a Csatlakozó Hub használatakor, és válassza a PL-A () vagy a PL-B ( ) lehetőséget a Bang & Olufsen termékekhez (ne felejtse el kiválasztani a hangszóró típusát a TV-ben).

FÁZIS

Válassza ki a hang megváltoztatásához a mélynyomó és a szatellit hangszórók közötti távolság szerint. Váltson a 0° (alapértelmezett) és a 180° között, amíg a szatellit hangszórók és a mélynyomó hangja koherens nem lesz.

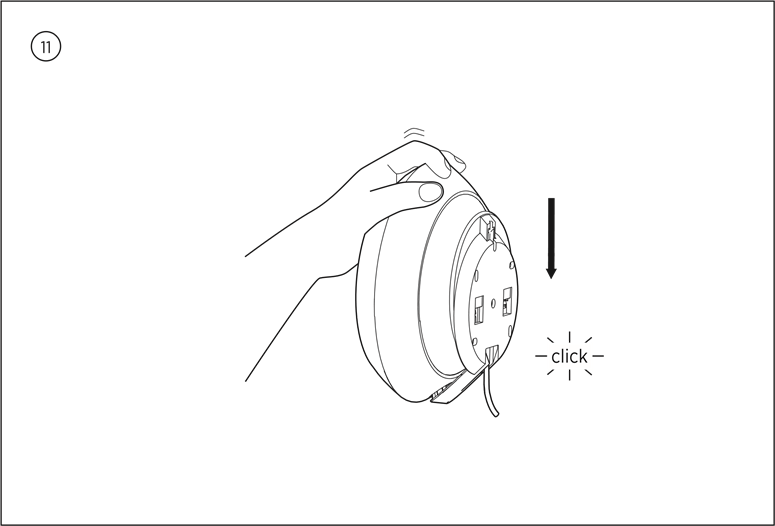

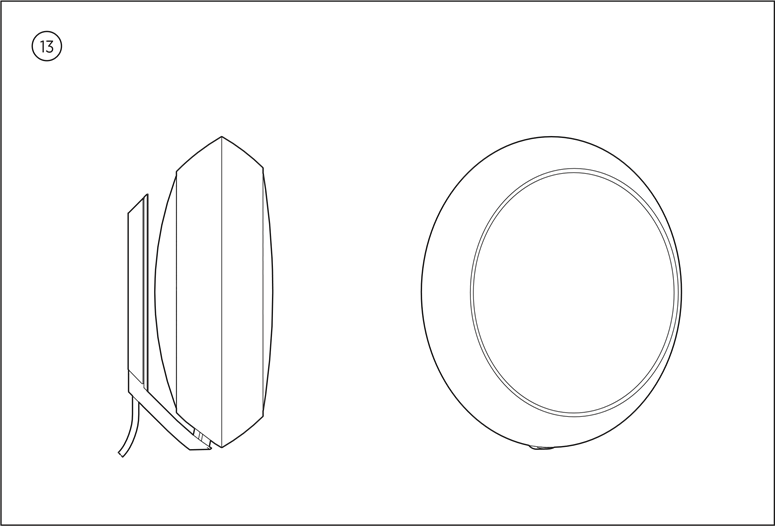

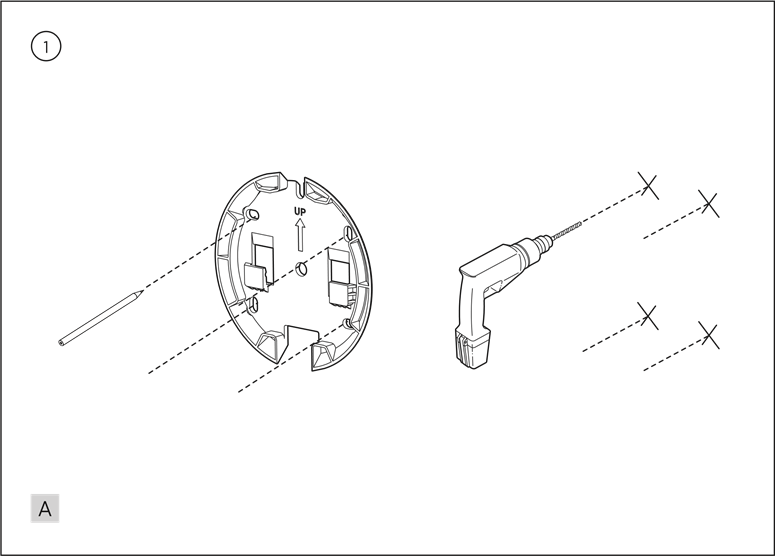

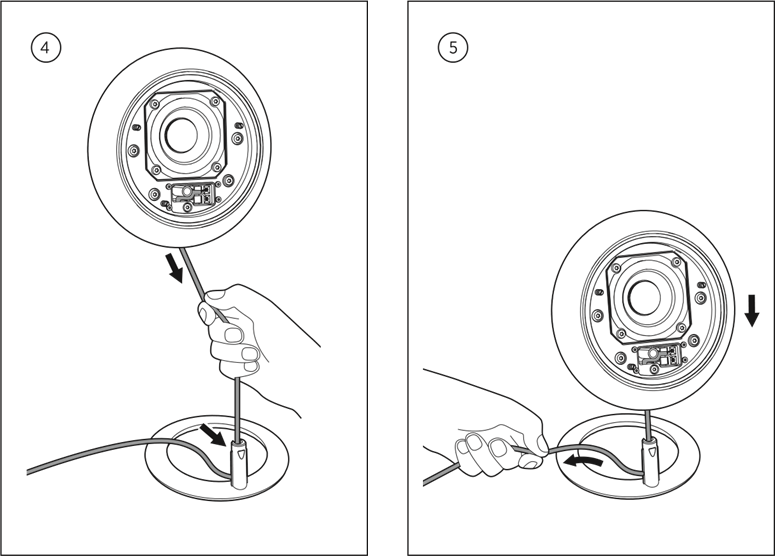

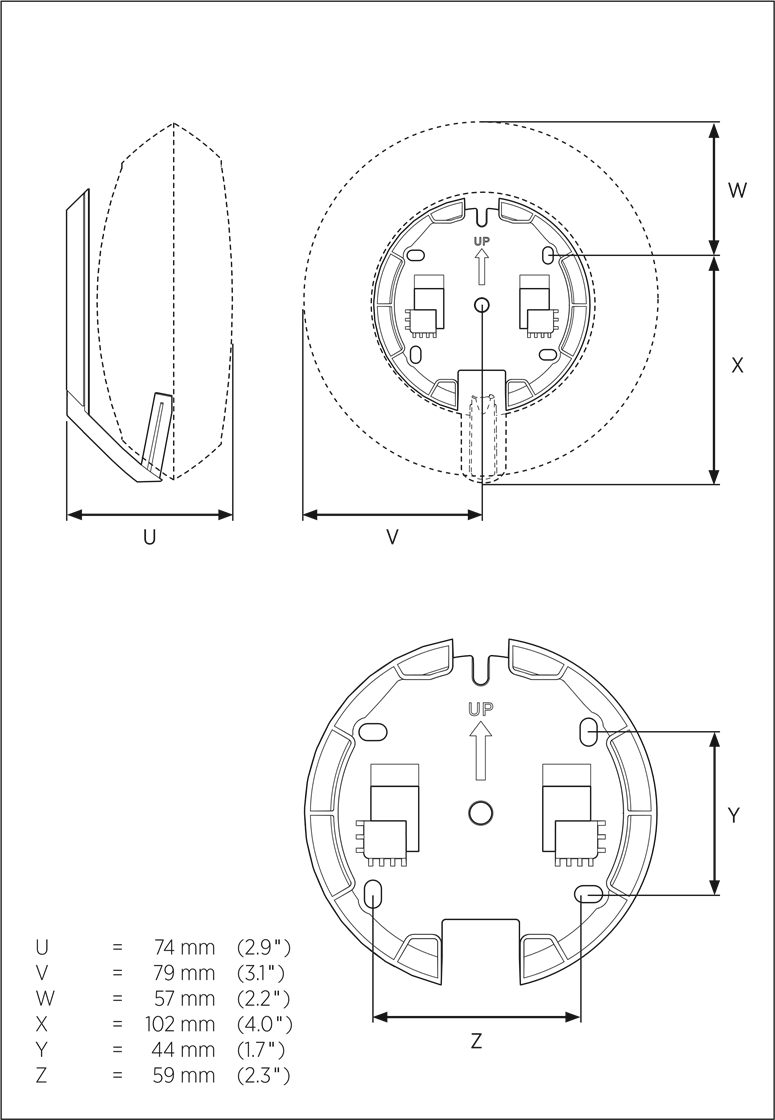

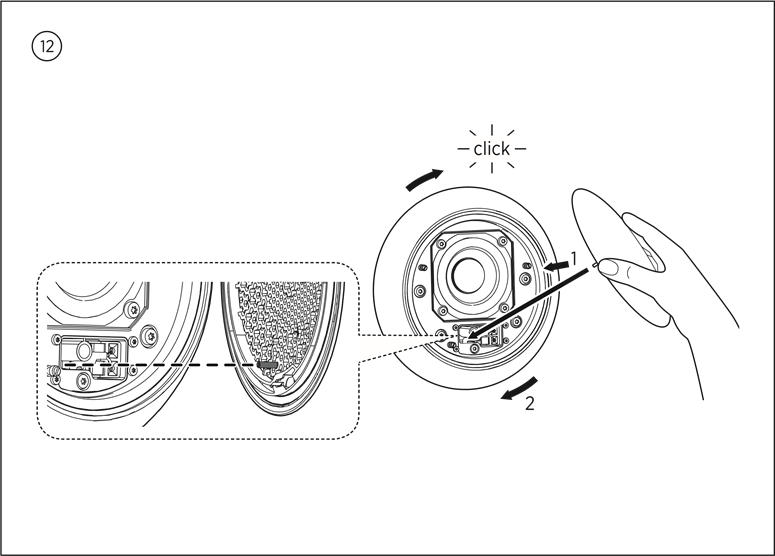

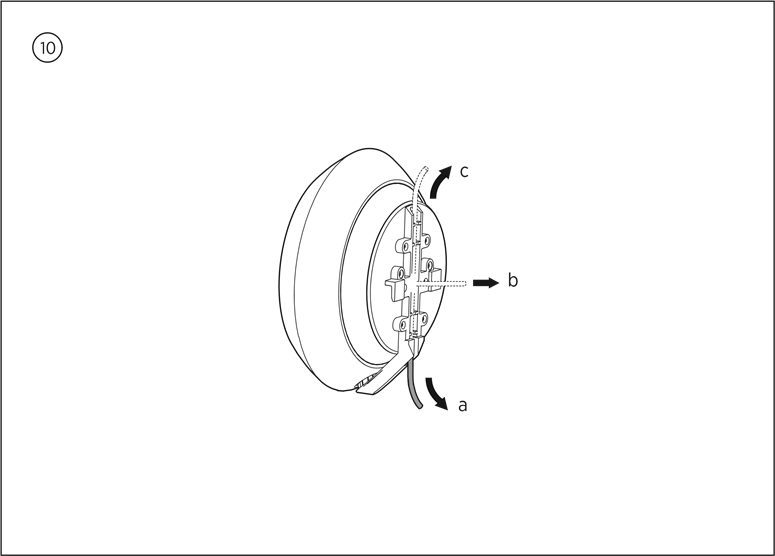

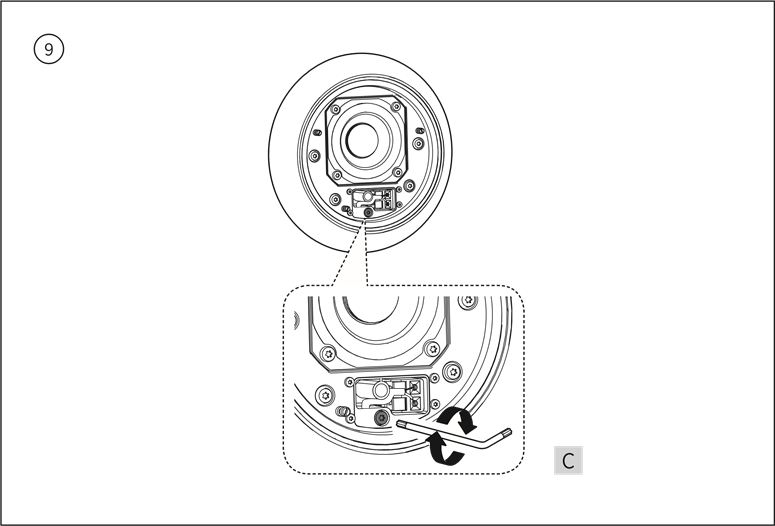

Használja a megfelelő méretű és típusú csavarokat és fali horgonyokat – figyelembe véve a fal szerkezetét és állapotát. Használjon 4 lapos fejű csavart (ø 4 mm – 0,16") és fali horgonyt, amelyek minimális terhelhetősége 3,5 kg (7,7 lbs).
Különleges figyelmeztetés a gipszkarton és a könnyű válaszfalak esetében Ha a terméket gipszkarton falra (azaz gipszkartonra vagy falburkolatra) szeretné felakasztani, a fal konzolt egy függőleges tartóoszlophoz kell rögzíteni. A rögzítést gipszkarton felületen való használatra értékelték. Használjon 2 lapos fejű csavart (ø 4 mm – 0,16") a gipszkarton átfúrásához. Csavarja be egy függőleges tartóoszlopba legalább 25 mm-re (1"). Rögzítsen két további, gipszkarton falakhoz alkalmas csavart.

Regisztráljon online a www.beoplay.com/register oldalon, hogy fontos információkat kapjon a termék- és szoftverfrissítésekről – és izgalmas híreket és ajánlatokat kapjon a B&O PLAY-től. Ha a terméket egy BANG & OLUFSEN üzletben vagy a www.beoplay.com oldalon vásárolta, akkor automatikusan regisztrálták
