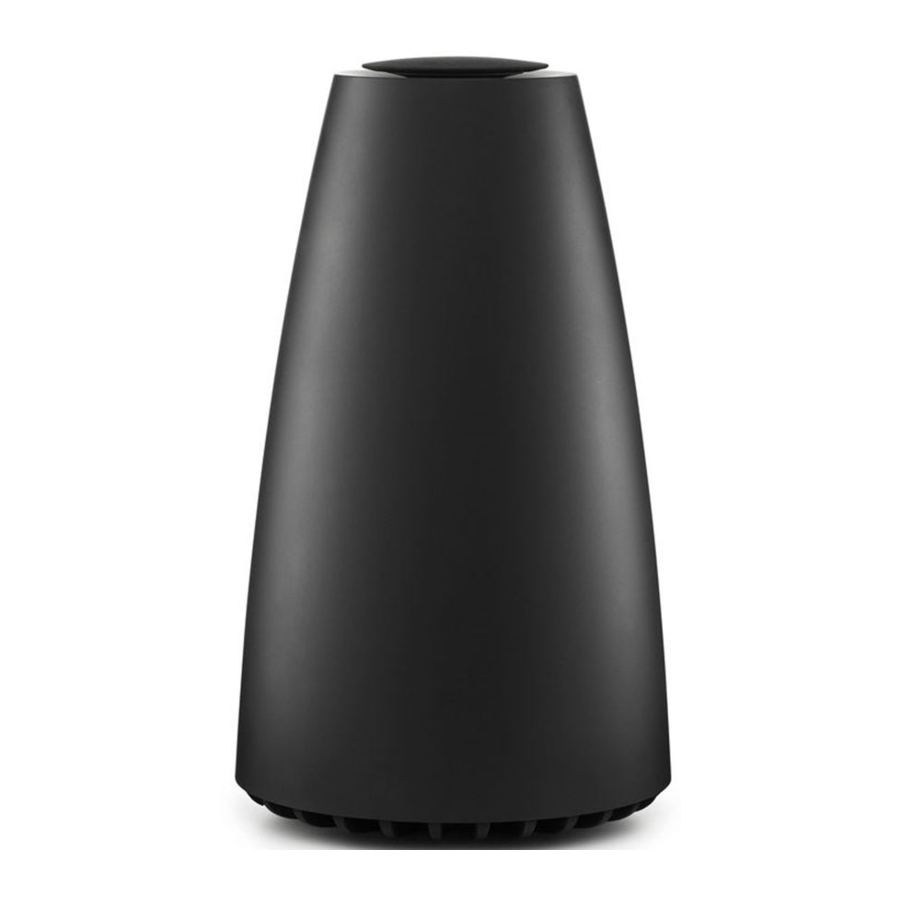

„Bang & Olufsen BeoPlay S8“ – garsiakalbių vadovas
Dėžutės turinys
Jungdami laidus, palikite žemų dažnių garsiakalbį dėžėje. Dėžutėje gali būti keli maitinimo laidai. Sąrankai jums reikia tik vieno maitinimo laido.
Techninės specifikacijos, funkcijos ir jų naudojimas gali būti keičiami be išankstinio įspėjimo.
Kaip naudoti
Nusprendę, kur pastatyti palydovinius garsiakalbius ir žemų dažnių garsiakalbį, nutieskite laidus nuo kiekvieno palydovinio garsiakalbio iki žemų dažnių garsiakalbio. Tada nutieskite atitinkamus laidus nuo žemų dažnių garsiakalbio iki jungčių mazgo.
Jungčių mazgas
NAUDOJIMO PAVYZDYS
Jungčių mazgas leidžia vartotojams prijungti iki trijų garso šaltinių (pvz., televizorių, garso transliacijos įrenginį ir stiprintuvą), atsižvelgiant į tai, kaip norite nustatyti savo gaminį. Optinį ir analoginį kabelius turite įsigyti atskirai. Jungčių mazgas leidžia keisti garsumą IR mokymosi būdu nuotolinio valdymo pultu. Jungčių mazgas automatiškai persijungs į grojantį garso šaltinį.
IR mokymasis
Jungčių mazgas leidžia atlikti IR mokymąsi trims komandoms (garsiau, tyliau ir nutildyti) iš ne B&O televizoriaus nuotolinio valdymo pulto. B&O televizoriaus nuotolinio valdymo pultas nepalaiko IR mokymosi šiam jungčių mazgui. Norėdami atlikti IR mokymąsi, visada nukreipkite nuotolinio valdymo pultą į gaminio priekį. Pirmiausia įjunkite jungčių mazgą ir ilgai paspauskite daugiafunkcį mygtuką. Indikatorius mirksi oranžine spalva, rodydamas, kad jungčių mazgas yra pasirengęs priimti IR komandą. Tada paspauskite garsumo didinimo mygtuką ant nuotolinio valdymo pulto, o indikatorius sumirksi vieną kartą, kai priima IR komandą. Pakartokite šiuos veiksmus daugiau nei tris kartus. Jei komanda sėkmingai užprogramuojama, indikatorius dvi sekundes šviečia žaliai, o tada mirksi oranžine spalva, laukdamas kitos IR komandos (garsiau ir tada nutildyti). Kai visos trys IR komandos yra užprogramuotos, indikatorius dvi sekundes šviečia žaliai, o tada šviečia baltai. Jei bet kuri komanda nepavyksta programavimo metu, indikatorius dvi sekundes šviečia raudonai, o tada mirksi oranžine spalva, rodydamas, kad laukia IR komandos.
Apžvalga
- Maitinimo įvadas
- Daugiafunkcis mygtukas
- Optinė įvestis
- Mini optinė + analoginė
- „Powerlink“ išvestis
- „Powerlink“ įvestis
Automatinis šaltinio perjungimas
Jungčių mazgas automatiškai persijungs į aktyvų įvesties šaltinį.
Rankinis šaltinio perjungimas
Trumpai paspauskite daugiafunkcį mygtuką, kad perjungtumėte optinę, optinę / analoginę ir „Powerlink“ įvestį.
Fiksuotas garsumo reguliavimas
Dukart paspauskite nutildymo mygtuką, kad išjungtumėte vietinį garsumo valdymą. Indikatorius šiam režimui šviečia raudonai.
REŽIMAS
Naudodami jungčių mazgą pasirinkite LINE, o Bang & Olufsen gaminiams pasirinkite PL-A (
) arba PL-B (
) (nepamirškite televizoriuje pasirinkti garsiakalbio tipo).
FAZĖ
Pasirinkite, kad pakeistumėte garsą pagal atstumą tarp žemų dažnių garsiakalbio ir palydovinių garsiakalbių. Perjunkite nuo 0° (numatytasis) iki 180°, kol garsas iš palydovinių garsiakalbių ir žemų dažnių garsiakalbio bus nuoseklus.
Naudokite tinkamo dydžio ir tipo varžtus bei sieninius inkarus, atsižvelgdami į sienos konstrukciją ir būklę. Naudokite 4 varžtus su plokščia dugnine galvute (ø 4 mm – 0,16") ir sieninius inkarus, kurių minimali apkrovos klasė yra 3,5 kg (7,7 svaro).
Specialus pranešimas apie gipso kartono ir lengvąsias pertvarų sienas Jei ketinate pakabinti gaminį ant gipso kartono sienos (t. y. gipso kartono arba sienos plokštės), sienos laikiklis turi būti pritvirtintas prie vertikalaus stovo. Montavimas buvo įvertintas naudojimui ant gipso kartono paviršiaus. Naudokite 2 varžtus su plokščia dugnine galvute (ø 4 mm – 0,16"), kad pradurti gipsą. Įsukite į vertikalų stovą mažiausiai 25 mm (1"). Pritvirtinkite du papildomus varžtus, kurie tinka gipso kartono sienoms.
Registruokitės internetu adresu www.beoplay.com/register, kad gautumėte svarbios informacijos apie gaminio ir programinės įrangos atnaujinimus ir gautumėte įdomių naujienų bei pasiūlymų iš B&O PLAY. Jei įsigijote savo gaminį BANG & OLUFSEN parduotuvėje arba www.beoplay.com, buvote užregistruotas automatiškai
www.beoplay.com/s8/learnmore
