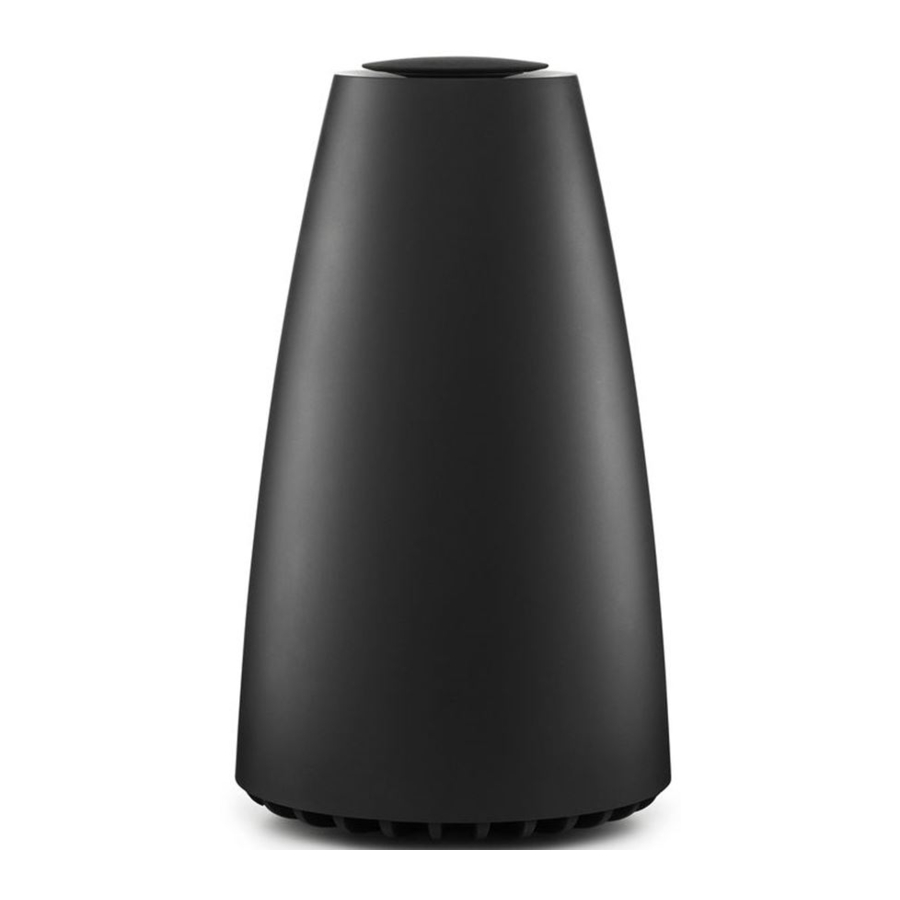

Bang & Olufsen BeoPlay S8 - Manual de Colunas

Conteúdo da caixa

Deixe o subwoofer na caixa quando ligar os cabos. A caixa pode conter vários cabos de alimentação. Só precisa de um cabo de alimentação para a configuração.

As especificações técnicas, as funcionalidades e a sua utilização estão sujeitas a alterações sem aviso prévio.

Como usar

Depois de decidir onde colocar os satélites e o subwoofer, passe os cabos de cada satélite para o subwoofer. Em seguida, passe os cabos relevantes do subwoofer para o Hub de Conexão.

Hub de Conexão

Aprendizagem de IV

O Hub de Conexão permite a aprendizagem de IV para três comandos (aumentar volume, diminuir volume e silenciar) a partir de um controlo remoto de TV que não seja B&O. O controlo remoto de TV B&O não suporta a aprendizagem de IV para este Hub de Conexão. Para realizar a aprendizagem de IV, aponte sempre o seu controlo remoto para a frente do produto. Primeiro, ligue o Hub de Conexão e pressione longamente o botão multi. O indicador pisca a laranja, indicando que o Hub de Conexão está pronto para receber um comando de IV. Em seguida, pressione o botão de aumentar o volume no controlo remoto e o indicador pisca uma vez quando recebe o comando de IV. Repita estes passos mais de três vezes. Se o comando for programado com sucesso, o indicador fica verde fixo durante dois segundos e, em seguida, pisca a laranja para aguardar o próximo comando de IV (diminuir o volume e, em seguida, silenciar). Quando todos os três comandos de IV são programados, o indicador fica verde fixo durante dois segundos e, em seguida, branco fixo. Se algum comando falhar durante a programação, o indicador fica vermelho fixo durante dois segundos e, em seguida, pisca a laranja para indicar que está à espera de um comando de IV.

Visão geral

1. Entrada de alimentação
2. Botão multi
3. Entrada ótica
4. Mini ótica + Analógica
5. Saída Powerlink
6. Entrada Powerlink

Fonte de comutação automática
O Hub de Conexão irá mudar automaticamente para a fonte de entrada ativa.

Fonte de comutação manual
Pressione rapidamente o botão multi para alternar entre Ótica, Ótica/Analógica e Powerlink in.

Ajuste de volume fixo
Pressione duas vezes o botão muti para desativar o controlo de volume local. O indicador fica vermelho para a fonte neste modo.

MODO

Selecione LINE ao usar o Hub de Conexão e selecione PL-A () ou PL-B ( ) para produtos Bang & Olufsen (lembre-se de selecionar o tipo de coluna na sua TV).

FASE

Selecione para alterar o som de acordo com a distância entre o subwoofer e os satélites. Alterne entre 0° (predefinição) e 180° até que o som dos satélites e do subwoofer seja coerente.

Use o tamanho e o tipo corretos de parafusos e buchas de parede, tendo em conta a construção e a condição da parede. Use 4 parafusos de cabeça plana (ø 4 mm – 0,16") e buchas de parede com uma classificação de carga mínima de 3,5 kg (7,7 lbs).
Aviso especial sobre paredes de gesso e divisórias leves Se pretende pendurar o produto numa parede de gesso (ou seja, uma parede seca ou placa de parede), o suporte de parede deve ser fixado a um montante vertical. A montagem foi avaliada para uso numa superfície de parede seca. Use 2 parafusos de cabeça plana (ø 4 mm – 0,16") para penetrar no gesso. Aparafuse num montante vertical um mínimo de 25 mm (1"). Fixe dois parafusos adicionais adequados para paredes de gesso.

Registe-se online em www.beoplay.com/register para receber informações importantes sobre atualizações de produtos e software – e para receber notícias e ofertas interessantes da B&O PLAY. Se adquiriu o seu produto numa loja BANG & OLUFSEN ou em www.beoplay.com, foi automaticamente registado

www.beoplay.com/s8/learnmore
