Fishman Rare Earth - Ghid de instalare a dozei pentru banjo

Introducere

Dorința noastră este să fiți pe deplin mulțumit de acest produs. Dacă aveți întrebări sau comentarii, am dori să le auzim. Puteți contacta departamentul nostru de servicii clienți la 978988-9665 sau tech@fishman.com
Cu contribuția cheie (și urechile) de la mai mulți jucători de top, am petrecut peste un an rafinând și ajustând performanța acestei doze până când am fost siguri că am făcut-o bine.
Pentru a obține o reproducere fără zgomot, asemănătoare cu cea a unui microfon, această doză profită din plin de tehnologia de ultimă oră a traductorului activ, împrumutată de la dozele noastre acustice de chitară cu orificiu magnetic Rare Earth™ apreciate.
La fel ca și verișorul său, doza de chitară, această nouă doză pentru banjo are un design silențios cu bobină humbucking care respinge cu fidelitate zgomotul și bâzâitul. Un magnet puternic de neodim concentrează sunetul banjo-ului printr-o șaibă mică de oțel care se atașează de piele (nu de capul jucătorului, ci de cel al banjo-ului). Ascuns în carcasa dozei se află un preamplificator ascuns, care întărește semnalul și păstrează sunetul natural al instrumentului. Doza poate fi montată pe banjo-uri cu tijă dublă sau simplă de coordonare (instrumentele cu o singură tijă necesită un accesoriu special). Cu o durată de viață a bateriei de peste 5.000 de ore, vă puteți aștepta la ani de utilizare între schimbările bateriei.

Lista pieselor

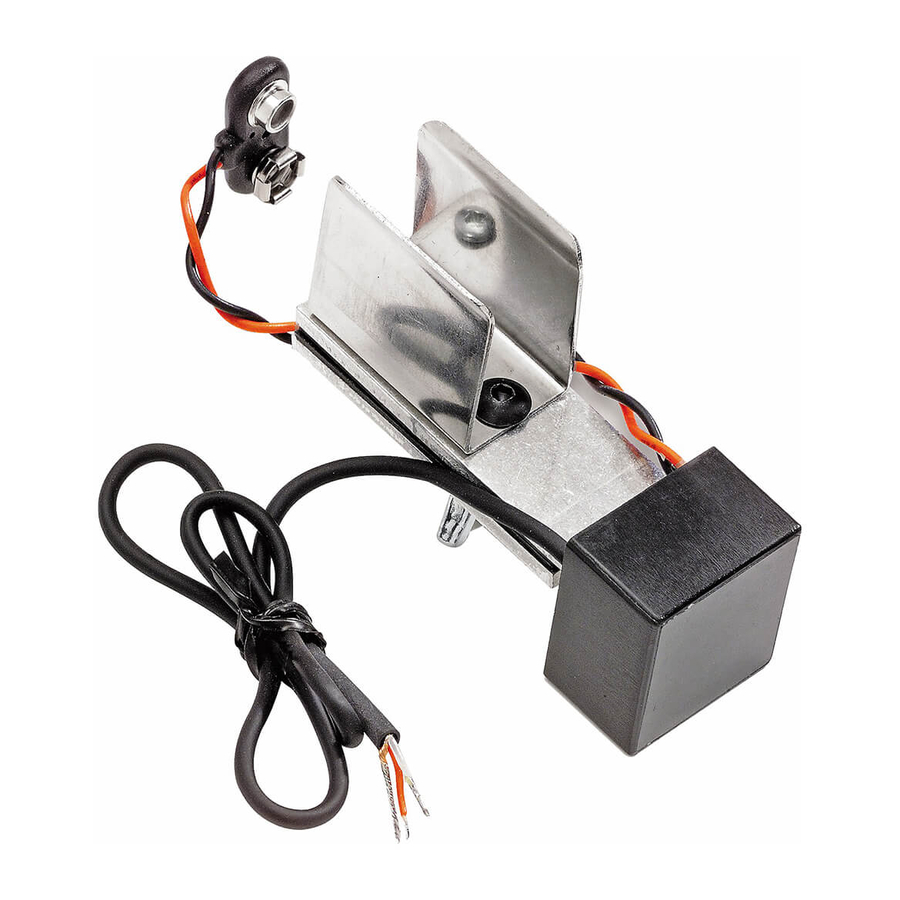

Ansamblu mufă doză banjo cu:

• Switchjack™
• Suport curbat
• Piuliță 3/8"
• Șaibă decorativă 3/8"
• Șaibă decorativă 15/23"
• Distanțier din plastic pentru mufă
• 2 distanțiere din plastic
• 2 șaibe excentrice
• 2 șaibe plate
• 2 șuruburi 10-32 x 3/4"
• 2 piulițe de blocare
• Șaibă albastră din oțel (element de detectare)

Unelte necesare

• Cheie hexagonală de 1/8"
• Cheie de 3/8"
• Cheie de 1/2"
• Fier de lipit

Notă: Dacă nu vă simțiți încrezător cu un fier de lipit, vă rugăm să solicitați instalarea dozei de către un reparator profesionist.

Specificații

Montați doza

1. Îndepărtați hârtia de protecție de pe șaiba albastră mică, dreptunghiulară, pentru a expune adezivul de pe spate. Atașați șaiba de piele (în interiorul instrumentului), astfel încât șaiba să fie centrată sub tijele de coordonare, perpendiculară pe tije și la aproximativ 1/2" (12,7 mm) de marginea piciorului median al punții.

2. Slăbiți piulița fluture și poziționați doza direct deasupra șaibei albastre. Magnetul va localiza automat doza deasupra șaibei. Pentru un răspuns mai întunecat, lăsați doza poziționată direct deasupra șaibei. Pentru un răspuns mai luminos, mutați doza la 1/4" distanță de șaibă, spre gât.
3. Setați doza la aproximativ 1/16" de suprafața pielii. Puteți face un distanțier de 1/16" tăiat din cutia pentru această doză și îl puteți folosi pentru a seta spațiul dintre piele și fața dozei.

4. După ce doza este fixată pe tijele de coordonare, dezasamblați mufa, apoi atașați suportul curbat la flanșă. Pentru a se potrivi diferitelor stiluri de flanșe, oferim două tipuri de șaibe (un set de șaibe standard și excentrice).

   1. Șuruburi
   2. Distanțiere din plastic
   3. Șaibe excentrice
      SAU
   4. Șaibe #10
   5. Piulițe de blocare

5. Reasamblați ansamblul mufei. Înfășurați firul dozei de mai multe ori în jurul tijei de coordonare, apoi treceți firul printr-o deschidere din flanșă.

Lipiți firul la mufă

1. Piuliță decorativă 15/32"
2. Șaibă decorativă 15/32"
3. Distanțier din plastic
4. Suport curbat
5. Șaibă decorativă 3/8"
6. Piuliță decorativă 3/8"

Scoateți cilindrul de ecranare de la mufă, treceți firul prin el, apoi lipiți:

• Firul roșu la vârf (terminalul cel mai scurt)
• Firul alb la comutator (terminalul cel mai lung)
• Ecranul la masă (terminalul cârlig) Atașați o baterie alcalină de 9 V la clema bateriei.

Glisați bateria în suportul de pe partea din spate a dozei.

Conectați-o

Odată ce totul este fixat, conectați banjo-ul și, dacă este necesar, reglați poziția dozei de-a lungul tijelor pentru cel mai bun sunet. Asigurați-vă că doza este distanțată la 1/16" de partea inferioară a pielii. Ajustări foarte mici vor face schimbări vizibile. Experimentați până când găsiți punctul dulce - cea mai puternică și mai clară poziție.

Adaptor pentru banjo-uri cu o singură tijă de coordonare

Pot fi realizați doi blocuri adaptoare pentru a potrivi doza pe un banjo cu o singură tijă de coordonare. Un lemn de esență tare, cum ar fi arțarul, este potrivit pentru blocuri.

1. Un bloc divizat poate fi realizat prin găurirea mai întâi a unei găuri cu o dimensiune mai mare decât diametrul tijei de coordonare printr-unul dintre blocuri. Tăiați blocul cât mai subțire posibil pe partea dozei pentru a minimiza decalajul și tăiați-l în jumătate conform ilustrației.
2. Pentru a asigura frecarea între suprafețele de prindere și tijă, luați o foaie de șmirghel cu granulație fină cu ochiuri deschise și înfășurați-o în jurul circumferinței tijei. Potriviți blocul divizat în jurul foii de șmirghel. Dacă nu este disponibilă foaia de șmirghel, lipiți bucăți de șmirghel cu granulație 220 pe suprafețele găurite ale blocului și potriviți-l în jurul tijelor de coordonare.

Acum tăiați un bloc solid, egal în lățime cu blocul divizat montat la locul său. Acesta se va potrivi în cealaltă jumătate a ansamblului de prindere. Rețineți că benzile de cauciuc trebuie îndepărtate din interiorul clemelor atunci când montați doza în acest mod. Acum va exista un mic decalaj între centrul ideal al dozei și centrul piciorului median al punții, dar doza ar trebui să funcționeze corect. Urmați restul instrucțiunilor pentru instalarea dozei.
