Fishman Rare Earth - Installationsanleitung für Banjo Tonabnehmer

Einleitung

Es ist unser Wunsch, dass Sie mit diesem Produkt vollkommen zufrieden sind. Sollten Sie Fragen oder Anmerkungen haben, freuen wir uns, von Ihnen zu hören. Sie erreichen unseren Kundenservice unter 978988-9665 oder tech@fishman.com
Mit entscheidendem Input (und den Ohren) mehrerer Top-Musiker haben wir über ein Jahr damit verbracht, die Leistung dieses Tonabnehmers zu verfeinern und abzustimmen, bis wir sicher waren, dass er perfekt ist.
Um eine rauschfreie, mikrofonähnliche Wiedergabe zu erreichen, nutzt dieser Tonabnehmer die Vorteile modernster aktiver Wandlertechnologie, die von unseren gefeierten Rare Earth™ magnetischen Schallloch-Tonabnehmern für Akustikgitarren übernommen wurde.

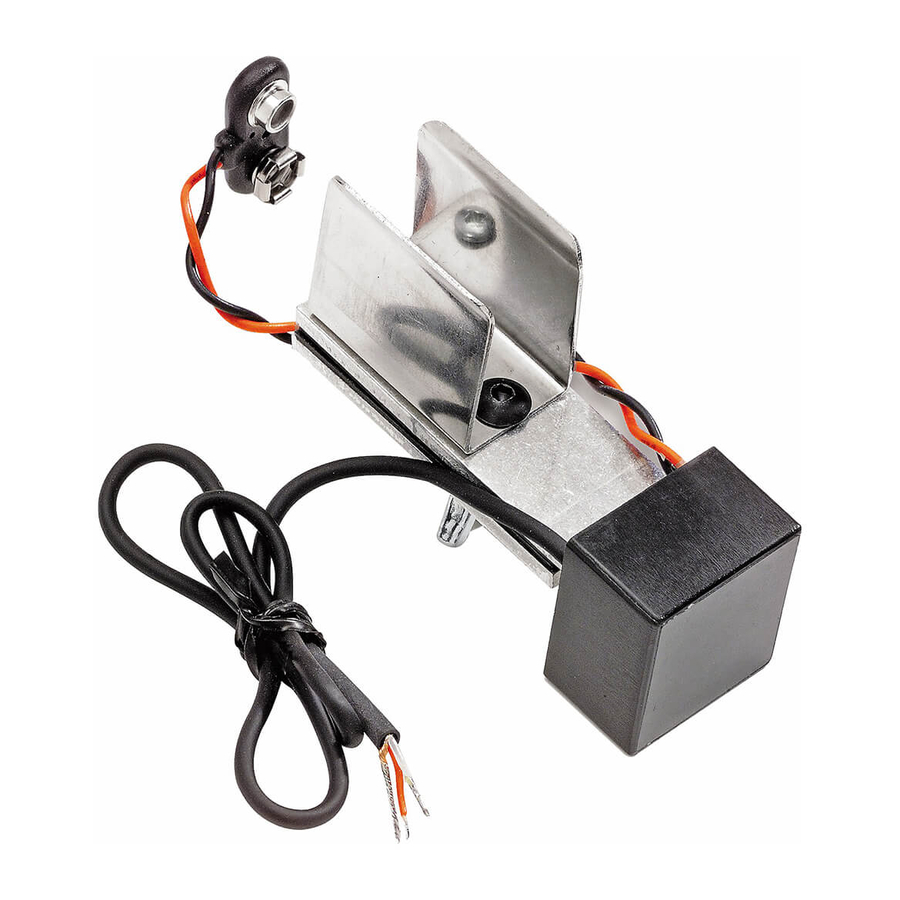

Wie sein Gitarren-Tonabnehmer-Pendant verfügt dieser neue Banjo-Tonabnehmer über ein leises Humbucker-Spulendesign, das Rauschen und Brummen zuverlässig unterdrückt. Ein leistungsstarker Neodym-Magnet fokussiert den Klang des Banjos durch eine kleine Stahlunterlegscheibe, die an der Fellseite befestigt wird (nicht am Kopf des Spielers, sondern am Banjo-Kopf). Im Gehäuse des Tonabnehmers verborgen ist ein unauffälliger Vorverstärker, der das Signal verstärkt und den natürlichen Klang des Instruments bewahrt. Der Tonabnehmer kann sowohl an Banjos mit doppelter als auch mit einfacher Koordinationsstange montiert werden (Instrumente mit einfacher Stange erfordern eine spezielle Passform). Mit einer Batterielebensdauer von weit über 5.000 Stunden können Sie jahrelange Nutzung zwischen den Batteriewechseln erwarten.

Teileliste

Banjo Tonabnehmer-Buchsenbaugruppe mit:

• Switchjack™
• Gebogene Halterung
• 3/8" Mutter
• 3/8" Zierunterlegscheibe
• 15/23" Zierunterlegscheibe
• Kunststoffabstandshalter für Buchse
• 2 Kunststoffabstandshalter
• 2 Exzentrische Unterlegscheiben
• 2 Flache Unterlegscheiben
• 2 10-32 x 3/4" Schrauben
• 2 Sicherungsmuttern
• Blaue Stahlunterlegscheibe (Sensorelement)

Benötigte Werkzeuge

• 1/8" Inbusschlüssel
• 3/8" Schraubenschlüssel
• 1/2" Schraubenschlüssel
• Lötkolben

Hinweis: Wenn Sie sich mit einem Lötkolben unsicher fühlen, lassen Sie den Tonabnehmer bitte von einem professionellen Reparaturtechniker installieren.

Spezifikationen

Tonabnehmer montieren

1. Entfernen Sie das Schutzpapier von der kleinen rechteckigen blauen Unterlegscheibe, um den selbstklebenden Klebstoff freizulegen. Befestigen Sie die Unterlegscheibe an der Fellseite (im Inneren des Instruments), sodass sie unter den Koordinationsstangen zentriert, senkrecht zu den Stangen und etwa 1/2" (12,7 mm) vom Rand des mittleren Stegfußes entfernt ist.

2. Lösen Sie die Flügelmutter und positionieren Sie den Tonabnehmer direkt über der blauen Unterlegscheibe. Der Magnet wird den Tonabnehmer selbstständig über der Unterlegscheibe positionieren. Für einen dunkleren Klang lassen Sie den Tonabnehmer direkt über der Unterlegscheibe positioniert. Für einen helleren Klang bewegen Sie den Tonabnehmer 1/4" von der Unterlegscheibe weg, in Richtung Hals.
3. Stellen Sie den Tonabnehmer etwa 1/16" von der Oberfläche der Fellseite entfernt ein. Sie können einen 1/16" Abstandshalter aus der Verpackung dieses Tonabnehmers ausschneiden und diesen verwenden, um den Abstand zwischen der Fellseite und der Vorderseite des Tonabnehmers einzustellen.

4. Nachdem der Tonabnehmer an den Koordinationsstangen befestigt ist, zerlegen Sie die Buchse und befestigen Sie dann die gebogene Halterung am Flansch. Um verschiedenen Flanschtypen gerecht zu werden, liefern wir zwei Arten von Unterlegscheiben (einen Satz Standard- und Exzenterunterlegscheiben).

   1. Schrauben
   2. Kunststoffabstandshalter
   3. Exzentrische Unterlegscheiben
      ODER
   4. #10 Unterlegscheiben
   5. Sicherungsmuttern

5. Bauen Sie die Buchsenbaugruppe wieder zusammen. Wickeln Sie das Tonabnehmerkabel mehrmals um die Koordinationsstange und führen Sie das Kabel dann durch eine Öffnung im Flansch.

Kabel an die Buchse löten

1. 15/32" Ziermutter
2. 15/32" Zierunterlegscheibe
3. Kunststoffabstandshalter
4. Gebogene Halterung
5. 3/8" Zierunterlegscheibe
6. 3/8" Ziermutter

Entfernen Sie den Abschirmzylinder von der Buchse, führen Sie das Kabel hindurch und löten Sie dann:

• Rotes Kabel an die Spitze (kürzester Anschluss)
• Weißes Kabel an den Schalter (längster Anschluss)
• Abschirmung an Masse (Hakenanschluss) Schließen Sie eine 9-Volt-Alkalibatterie an den Batterieklipp an.

Schieben Sie die Batterie in die Halterung auf der Rückseite des Tonabnehmers.

Anschließen

Sobald alles befestigt ist, schließen Sie das Banjo an und stellen Sie bei Bedarf die Position des Tonabnehmers entlang der Stangen für den besten Klang ein. Stellen Sie sicher, dass der Tonabnehmer 1/16" von der Unterseite der Fellseite entfernt ist. Sehr kleine Anpassungen führen zu merklichen Veränderungen. Experimentieren Sie, bis Sie den Sweet Spot – die lauteste und klarste Position – gefunden haben.

Adapter für Banjos mit einer einzelnen Koordinationsstange

Zwei Adapterblöcke können hergestellt werden, um den Tonabnehmer an ein Banjo mit einer einzelnen Koordinationsstange anzupassen. Ein Hartholz wie Ahorn ist für die Blöcke geeignet.

1. Ein geteilter Block kann hergestellt werden, indem zuerst ein Loch, das einen Bohrer größer ist als der Durchmesser der Koordinationsstange, durch einen der Blöcke gebohrt wird. Schneiden Sie den Block auf der Tonabnehmerseite so dünn wie möglich, um den Versatz zu minimieren, und halbieren Sie ihn gemäß der Abbildung.
2. Um Reibung zwischen den Klemmflächen und der Stange zu erzeugen, nehmen Sie ein Schleifgewebe mit feiner Körnung und wickeln Sie es um den Umfang der Stange. Passen Sie den geteilten Block um das Schleifgewebe an. Falls kein Schleifgewebe verfügbar ist, kleben Sie Stücke von 220er Schleifpapier auf die gebohrten Oberflächen des Blocks und passen Sie es um die Koordinationsstangen an.

Schneiden Sie nun einen massiven Block zu, der in der Breite dem montierten geteilten Block entspricht. Dieser passt in die andere Hälfte der Klemmbaugruppe. Beachten Sie, dass die Gummistreifen von der Innenseite der Klemmen entfernt werden sollten, wenn der Tonabnehmer auf diese Weise montiert wird. Es wird nun einen kleinen Versatz zwischen dem idealen Mittelpunkt des Tonabnehmers und dem Mittelpunkt des mittleren Stegfußes geben, aber der Tonabnehmer sollte dennoch ordnungsgemäß funktionieren. Befolgen Sie die restlichen Anweisungen zur Tonabnehmerinstallation.
