Guía de instalación de la pastilla para banjo Fishman Rare Earth

Introducción

Deseamos que esté completamente satisfecho con este producto. Si tiene alguna pregunta o comentario, nos gustaría saber de usted. Puede comunicarse con nuestro departamento de atención al cliente al 978988-9665 o tech@fishman.com
Con la opinión clave (y los oídos) de varios de los mejores intérpretes, pasamos más de un año perfeccionando y ajustando el rendimiento de esta pastilla hasta que estuvimos seguros de que lo habíamos hecho bien.
Para lograr una reproducción sin ruido, similar a la de un micrófono, esta pastilla aprovecha al máximo la tecnología de transductores activos de vanguardia tomada de nuestras aclamadas pastillas magnéticas para guitarra acústica Rare Earth™.
Al igual que su prima, la pastilla para guitarra, esta nueva pastilla para banjo presenta un diseño de bobina humbucker silencioso que rechaza diligentemente el ruido y el zumbido. Un potente imán de neodimio enfoca el sonido del banjo a través de una pequeña lámina de acero que se fija al parche (no al parche del intérprete, sino al del banjo). Oculto en la carcasa de la pastilla hay un preamplificador sigiloso, que fortalece la señal y preserva el sonido natural del instrumento. La pastilla se puede montar en banjos de varilla coordinadora doble o simple (los instrumentos de varilla simple requieren un accesorio especial). Con una duración de la batería de más de 5000 horas, puede esperar años de uso entre cambios de batería.

Lista de piezas

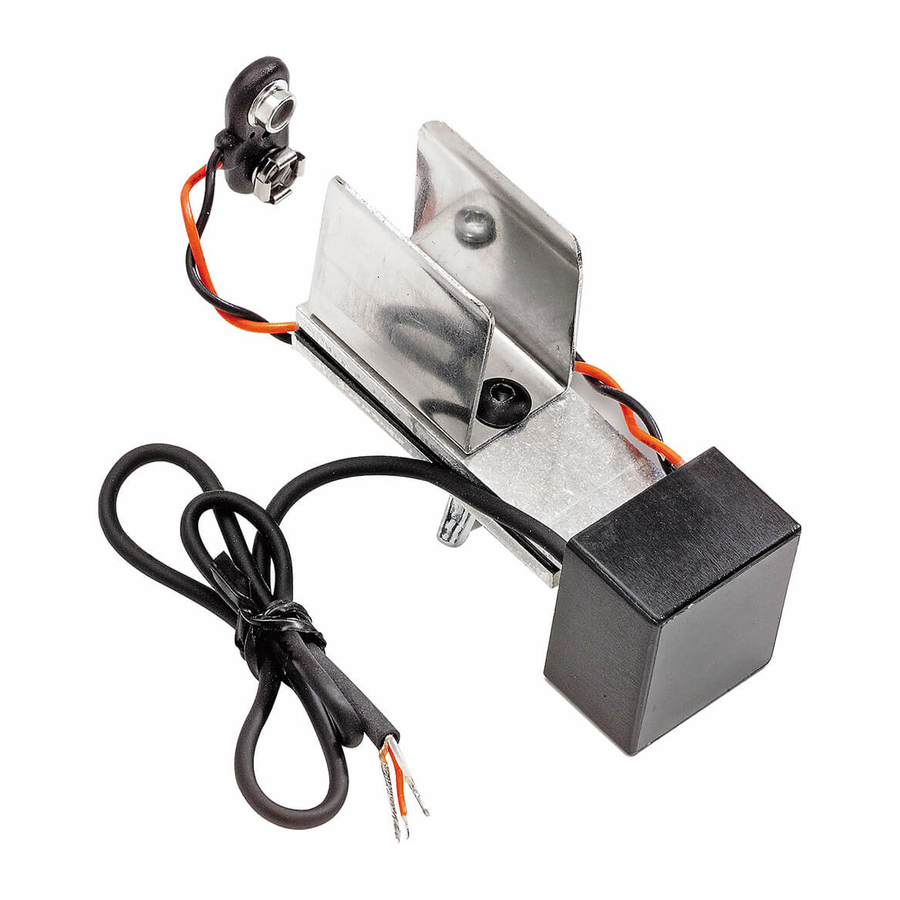

Conjunto de conector de pastilla para banjo con:

• Switchjack™
• Soporte curvo
• Tuerca de 3/8"
• Arandela de adorno de 3/8"
• Arandela de adorno de 15/23"
• Separador de plástico para el conector
• 2 Separadores de plástico
• 2 Arandelas descentradas
• 2 Arandelas planas
• 2 Tornillos 10-32 x 3/4"
• 2 Tuercas de seguridad
• Lámina de acero azul (elemento sensor)

Herramientas necesarias

• Llave hexagonal de 1/8"
• Llave de 3/8"
• Llave de 1/2"
• Soldador

Nota: Si no se siente seguro con un soldador, solicite a un reparador profesional que instale la pastilla.

Especificaciones

Montar la pastilla

1. Retire el papel de respaldo de la pequeña lámina azul rectangular para exponer el adhesivo. Fije la lámina al parche (dentro del instrumento) de modo que la lámina quede centrada debajo de las varillas coordinadoras, perpendicular a las varillas y aproximadamente a 1/2" (12,7 mm) del borde del pie central del puente.

2. Afloje la tuerca de mariposa y coloque la pastilla directamente sobre la lámina azul. El imán localizará automáticamente la pastilla sobre la lámina. Para una respuesta más oscura, deje la pastilla colocada directamente sobre la lámina. Para una respuesta más brillante, mueva la pastilla 1/4" lejos de la lámina, hacia el mástil.
3. Coloque la pastilla a aproximadamente 1/16" de la superficie del parche. Puede hacer un espaciador de 1/16" cortado de la caja para esta pastilla y usarlo para establecer el espacio entre el parche y la cara de la pastilla.

4. Después de que la pastilla esté asegurada a las varillas coordinadoras, desmonte el conector y luego fije el soporte curvo a la brida. Para adaptarse a diferentes estilos de bridas, proporcionamos dos tipos de arandelas (un juego de arandelas estándar y descentradas).

   1. Tornillos
   2. Separadores de plástico
   3. Arandelas descentradas
      O
   4. Arandelas #10
   5. Tuercas de seguridad

5. Vuelva a montar el conjunto del conector. Enrolle el cable de la pastilla varias veces alrededor de la varilla coordinadora, luego pase el cable a través de una abertura en la brida.

Soldar el cable al conector

1. Tuerca de adorno de 15/32"
2. Arandela de adorno de 15/32"
3. Separador de plástico
4. Soporte curvo
5. Arandela de adorno de 3/8"
6. Tuerca de adorno de 3/8"

Retire el barril de protección del conector, pase el cable a través de él y luego suelde:

• Cable rojo a la punta (terminal más corto)
• Cable blanco al interruptor (terminal más largo)
• Blindaje a tierra (terminal enganchado) Coloque una batería alcalina de 9 voltios en el clip de la batería.

Deslice la batería en el soporte en la parte posterior de la pastilla.

Conéctelo

Una vez que todo esté abotonado, conecte el banjo y, si es necesario, ajuste la posición de la pastilla a lo largo de las varillas para obtener el mejor sonido. Asegúrese de que la pastilla esté espaciada a 1/16" de la parte inferior del parche. Los ajustes muy pequeños harán cambios notables. Experimente hasta que encuentre el punto óptimo: la posición más fuerte y clara.

Adaptador para banjos con una sola varilla coordinadora

Se pueden hacer dos bloques adaptadores para adaptar la pastilla a un banjo con una sola varilla coordinadora. Una madera dura como el arce es adecuada para los bloques.

1. Se puede hacer un bloque dividido perforando primero un orificio un tamaño de broca más grande que el diámetro de la varilla coordinadora a través de uno de los bloques. Recorte el bloque lo más delgado posible en el lado de la pastilla para minimizar el desplazamiento y córtelo por la mitad según la ilustración.
2. Para proporcionar fricción entre las superficies de sujeción y la varilla, tome una hoja de lija de malla abierta de grano fino y envuélvala alrededor de la circunferencia de la varilla. Coloque el bloque dividido alrededor de la hoja de lija. Si no hay una hoja de lija disponible, pegue trozos de papel de lija de grano 220 a las superficies perforadas del bloque y colóquelo alrededor de las varillas coordinadoras.

Ahora corte un bloque sólido, de igual ancho al bloque dividido colocado en su lugar. Esto encajará en la otra mitad del conjunto de la abrazadera. Tenga en cuenta que las tiras de goma deben retirarse del interior de las abrazaderas al colocar la pastilla de esta manera. Ahora habrá un pequeño desplazamiento entre el centro ideal de la pastilla y el centro del pie central del puente, pero la pastilla aún debería funcionar correctamente. Siga el resto de las instrucciones para la instalación de la pastilla.
