Mwongozo wa Usakinishaji wa Fishman Rare Earth - Banjo Pickup

Utangulizi

Tunatumai kuwa umeridhika kabisa na bidhaa hii. Ikiwa una maswali au maoni yoyote, tungependa kusikia kutoka kwako. Unaweza kuwasiliana na idara yetu ya huduma kwa wateja kwa 978988-9665 au tech@fishman.com
Kwa mchango muhimu (na masikio) kutoka kwa wachezaji kadhaa wakuu, tulitumia zaidi ya mwaka mmoja kuboresha na kuingiza utendaji wa pickup hii hadi tulikuwa na hakika kwamba tumeipata sawa.
Ili kufikia uzalishaji usio na kelele, kama maikrofoni, pickup hii inachukua faida kamili ya teknolojia ya kisasa ya transducer inayotumika iliyokopwa kutoka kwa pickup zetu za gitaa za sauti za Rare Earth™ zinazotambulika.

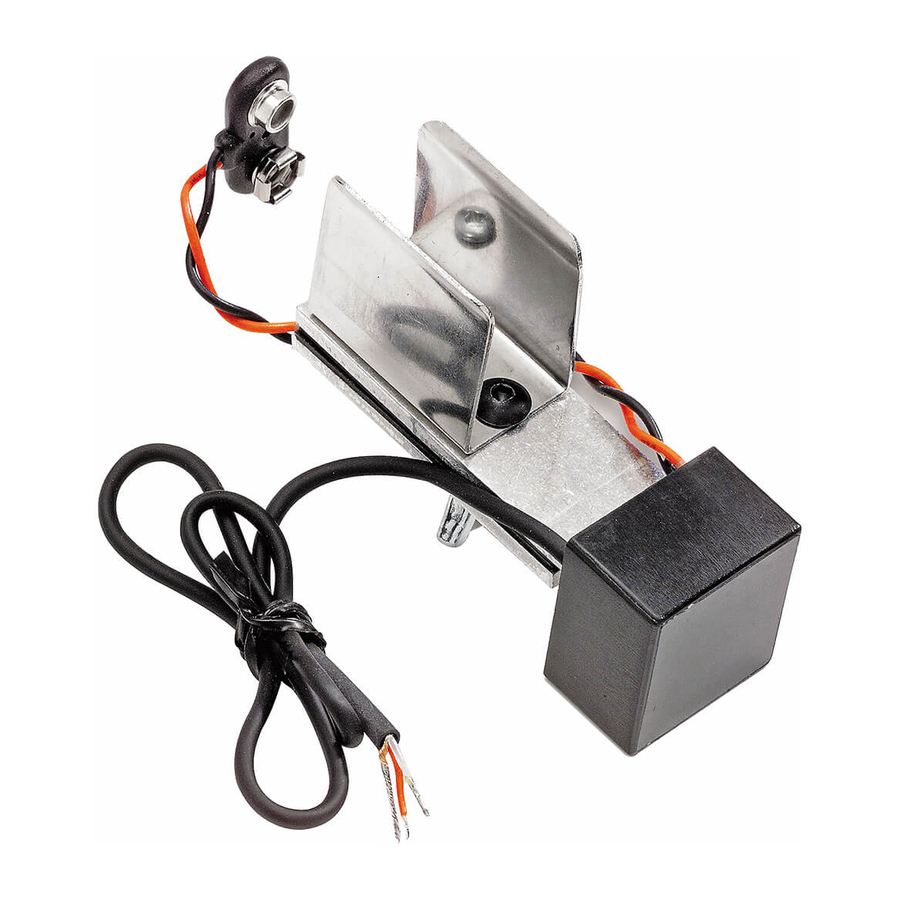

Kama binamu yake ya pickup ya gitaa, pickup hii mpya ya banjo ina muundo wa coil ya humbucking tulivu ambayo hukataa kelele na mng'ao kwa uaminifu. Sumaku yenye nguvu ya neodymium hulenga sauti ya banjo kupitia shim ndogo ya chuma ambayo inaambatishwa kwenye kichwa (sio kichwa cha mchezaji, cha banjo). Imejificha kwenye kesi ya pickup ni preamplifier ya siri, ambayo huimarisha ishara na kuhifadhi sauti ya asili ya chombo. Pickup inaweza kupachika kwenye banjo mbili au moja ya fimbo ya kuratibu (vyombo vya fimbo moja vinahitaji kufaa maalum). Kwa maisha ya betri ya zaidi ya saa 5,000, unaweza kutarajia miaka ya matumizi kati ya mabadiliko ya betri.

Orodha ya Sehemu

Mkutano wa Jack ya Banjo Pickup na:

• Switchjack™
• Bracket Iliyopinda
• Nati ya 3/8"
• Washer ya Mavazi ya 3/8"
• Washer ya Mavazi ya 15/23"
• Spacer ya Plastiki kwa Jack
• Spacers 2 za Plastiki
• Washers 2 za Nje ya Kituo
• Washers 2 Bapa
• Screws 2 za 10-32 x 3/4"
• Locknuts 2
• Shim ya Bluu ya Chuma (kipengele cha kuhisi)

Zana Zinazohitajika

• Wrench ya Hex ya 1/8"
• Wrench ya 3/8"
• Wrench ya 1/2"
• Chuma cha Soldering

Kumbuka:Ikiwa haujisikii ujasiri na chuma cha soldering, tafadhali weka pickup na mtu mtaalamu wa ukarabati.

Vipimo

Pachika Pickup

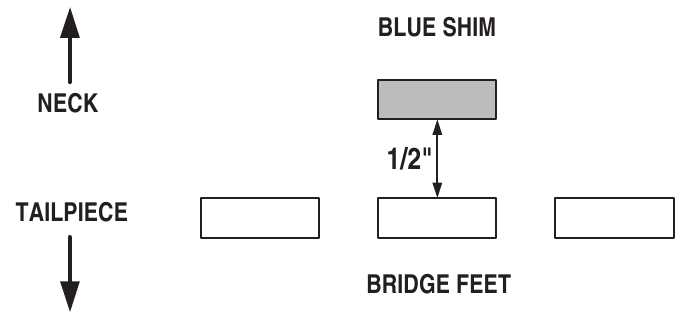

1. Ondoa karatasi ya kuunga mkono kutoka kwa shim ndogo ya mstatili ya bluu ili kufichua adhesive ya nyuma ya nata. Ambatanisha shim kwenye kichwa (ndani ya chombo) ili shim iwe katikati chini ya fimbo za kuratibu, perpendicular kwa fimbo na karibu 1/2" (12.7 mm) kutoka makali ya mguu wa daraja la kati.

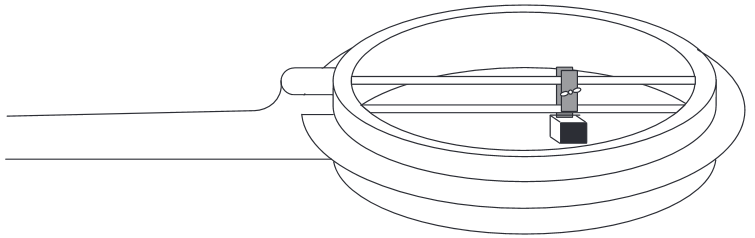

2. Legeza nati ya bawa na uweke pickup moja kwa moja juu ya shim ya bluu. Sumaku itajiweka yenyewe pickup juu ya shim. Kwa majibu meusi, acha pickup imewekwa moja kwa moja juu ya shim. Kwa majibu angavu, sogeza pickup 1/4" mbali na shim, kuelekea shingo.
3. Weka pickup karibu 1/16" kutoka kwenye uso wa kichwa. Unaweza kutengeneza spacer ya 1/16" iliyokatwa kutoka kwa sanduku la pickup hii na uitumie kuweka pengo kati ya kichwa na uso wa pickup.

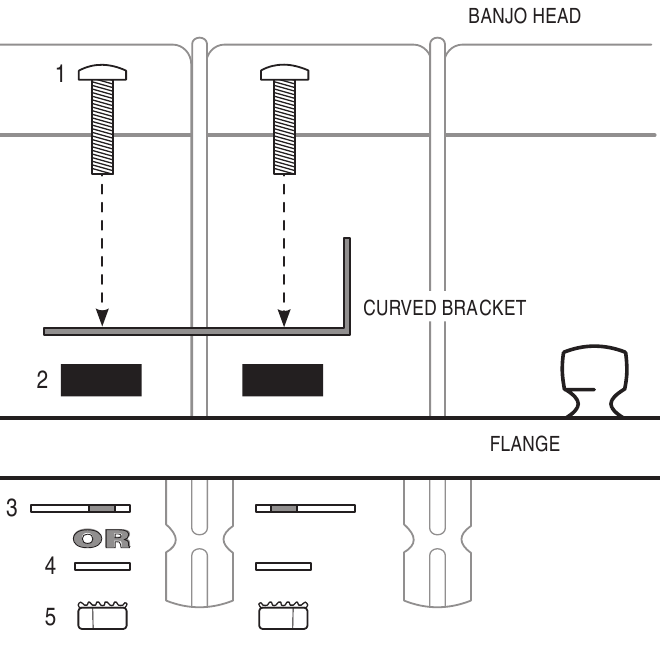

4. Baada ya pickup kulindwa kwa fimbo za kuratibu, tenganisha jack kisha ambatisha bracket iliyopinda kwenye flange. Ili kushughulikia mitindo tofauti ya flanges, tunatoa aina mbili za washers (seti ya washers za kawaida na za nje ya kituo).

   1. Screws
   2. Spacers za Plastiki
   3. Washers za Nje ya Kituo
      AU
   4. Washers #10
   5. Locknuts

5. Unganisha tena mkutano wa jack. Zungusha waya wa pickup mara kadhaa kuzunguka fimbo ya kuratibu, kisha uelekeze waya kupitia ufunguzi kwenye flange.

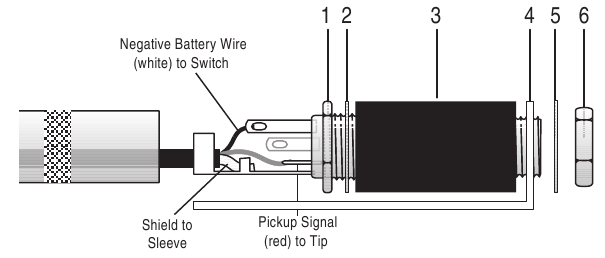

Solda Waya kwenye Jack

1. Nati ya Mavazi ya 15/32"
2. Washer ya Mavazi ya 15/32"
3. Spacer ya Plastiki
4. Bracket Iliyopinda
5. Washer ya Mavazi ya 3/8"
6. Nati ya Mavazi ya 3/8"

Ondoa pipa la shielding kutoka kwa jack, endesha waya kupitia hiyo, kisha uisold:

• Waya nyekundu hadi ncha (terminal fupi zaidi)
• Waya nyeupe hadi swichi (terminal ndefu zaidi)
• Shield hadi ardhini (terminal iliyounganishwa) Ambatanisha betri ya Alkaline ya 9 Volt kwenye klipu ya betri.

Telezesha betri kwenye kishikilia nyuma ya pickup.

Ichomeke

Mara tu kila kitu kimefungwa, chomeka banjo na ikiwa ni lazima, rekebisha nafasi ya pickup kando ya fimbo kwa sauti bora. Hakikisha pickup imewekwa 1/16" kutoka upande wa chini wa kichwa. Marekebisho madogo sana yatafanya mabadiliko yanayoonekana. Jaribu hadi upate Sehemu Tamu - nafasi ya sauti kubwa na iliyo wazi zaidi.

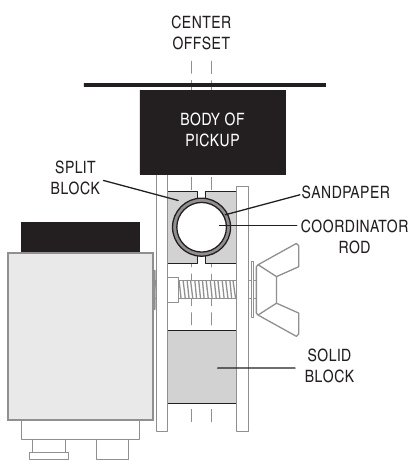

Adapta ya Banjo yenye Fimbo Moja ya Kuratibu

Vitalu viwili vya adapta vinaweza kufanywa ili kutoshea pickup kwenye banjo yenye fimbo moja ya kuratibu. Mbao ngumu kama vile maple inafaa kwa vitalu.

1. Kizuizi kilichogawanyika kinaweza kufanywa kwa kuchimba kwanza shimo ukubwa mmoja wa kuchimba kubwa kuliko kipenyo cha fimbo ya kuratibu kupitia moja ya vitalu. Punguza kizuizi nyembamba iwezekanavyo upande wa pickup ili kupunguza offset, na ukate katikati kama ilivyoonyeshwa.
2. Ili kutoa msuguano kati ya nyuso za kubana na fimbo, chukua karatasi nzuri ya mchanga ya matundu wazi na uifunge kuzunguka mzingo wa fimbo. Weka kizuizi kilichogawanyika kuzunguka karatasi ya mchanga. Ikiwa karatasi ya mchanga haipatikani, gundi vipande vya sandpaper ya grit 220 kwenye nyuso zilizochimbwa za kizuizi, na uifunge kuzunguka fimbo za kuratibu.

Sasa kata kizuizi kigumu, sawa kwa upana na kizuizi kilichogawanyika kilichowekwa mahali pake. Hii itatoshea katika nusu nyingine ya mkutano wa clamp. Kumbuka kuwa vipande vya mpira vinapaswa kuondolewa kutoka ndani ya clamps wakati wa kufaa pickup kwa njia hii. Sasa kutakuwa na offset ndogo kati ya kituo bora cha pickup na kituo cha mguu wa kati wa daraja, lakini pickup bado inapaswa kufanya kazi vizuri. Fuata maagizo mengine ya usakinishaji wa pickup.
