Mwongozo wa Usakinishaji wa Kipaza sauti cha Gitaa cha Acoustic cha Fishman Acoustic Matrix Natural I, II

Utangulizi

Ufungaji wa Acoustic Matrix™ unahitaji ustadi mzuri wa useremala na uuzaji na unapaswa kufanywa tu na fundi aliyehitimu. Fishman Transducers haitawajibika kwa uharibifu wowote ambao unaweza kutokea kutokana na usakinishaji usiofaa.
Tafadhali soma maagizo haya kwa uangalifu. Kwa usaidizi wa kiufundi, wasiliana na Usaidizi wa Wateja wa Fishman kwa 978-988-9665 au tech@fishman.com

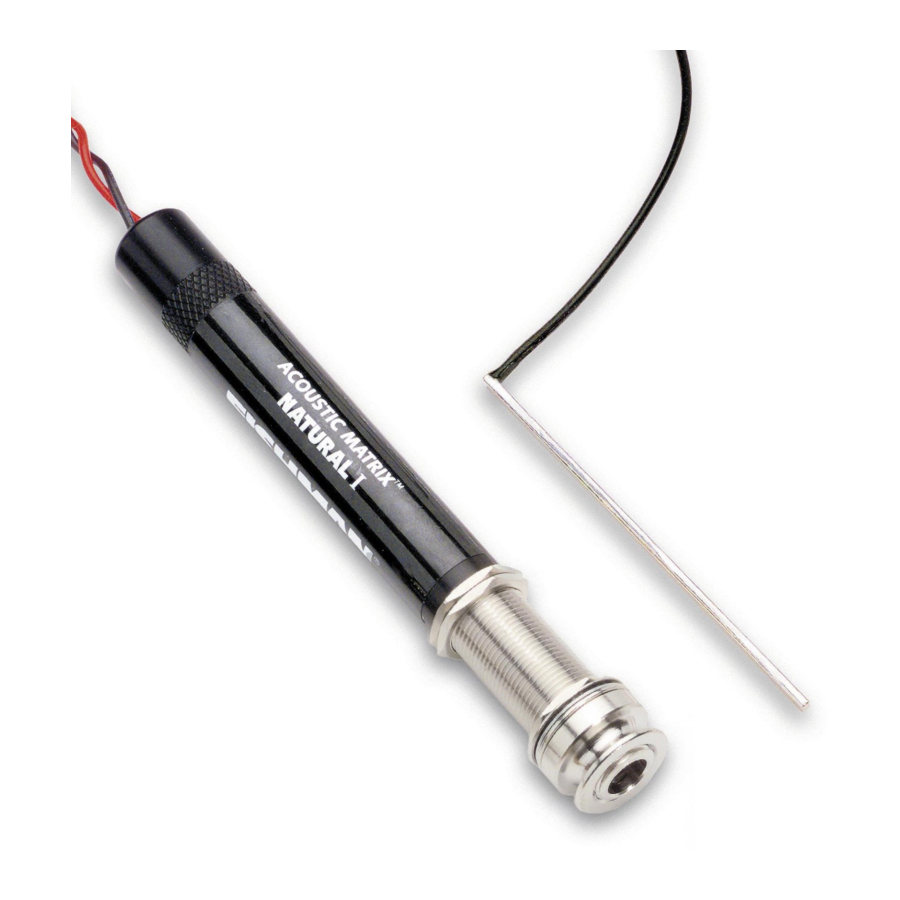

Mfumo wa Acoustic Matrix™ hutumia teknolojia ya kisasa ya kupachika uso katika kipaza sauti chake cha kipekee kilichopachikwa mwisho, kilichopunguzwa. Umahiri na urahisi wa usakinishaji hauna kifani. Kipaza sauti kinaweza kuchomekwa kwenye amplifier yoyote ya acoustic au gitaa la umeme, mfumo wa sauti, koni ya kurekodi au sanduku la moja kwa moja na matokeo bora.

Kipaza sauti

Kipaza sauti cha Acoustic Matrix™ chini ya tandiko kimetengenezwa kwa nyenzo ya kipekee ya kuhisi ya copolymer inayopatikana pekee kutoka Fishman. Nyenzo hii inaonyesha usikivu na anuwai inayozidi vifaa vingine vyote vinavyojulikana. Transducer ya Acoustic Matrix™ iliyolindwa kikamilifu ni mpangilio wa tabaka nyingi za vipande vya copolymer ambavyo huendesha urefu wa kipaza sauti. Muundo huu huruhusu kipaza sauti kuhisi mwendo wa urefu mzima wa tandiko la gitaa, kutoa usawa bora wa kamba hadi kamba, pamoja na usikivu kwa kamba na sehemu ya juu ya chombo.

Kipaza sauti cha awali

Kipaza sauti cha Acoustic Matrix™ ni saketi iliyo na bafa kamili, iliyopunguzwa; iliyowekwa kwenye kofia ndefu ya ulinzi. Muundo huo una transistors tofauti kwa kelele ya chini na maisha marefu ya betri. Matumizi ya chini sana ya sasa ya kipaza sauti cha awali huruhusu miaka ya matumizi kati ya mabadiliko ya betri. Maikrofoni ya ndani au kipaza sauti cha pili kinachotumika kinaweza kuunganishwa (stereo) moja kwa moja kwenye kipaza sauti cha Acoustic Matrix™, shukrani kwa jack yetu muhimu ya kubadili Switchjack™ (ya matumizi na Mfumo wa Fishman Blender^®).

Natural I

Acoustic Matrix™ Natural I ndiyo chaguo bora kwa wanamuziki wanaotaka uzalishaji sahihi wa toni ya acoustic ya gitaa lao. Natural I iliundwa kwa ajili ya vyombo vilivyo na usawa mzuri, sauti ya juu hadi chini. Inakamilisha vyombo vyote vidogo vya mwili kama vile gitaa za tamasha/ukumbi. Kipaza sauti hiki mara nyingi ni chaguo la wachukuaji wa vidole na wasanii wa solo. Inapochezwa kwa sauti ya chini hadi ya kati, Acoustic Matrix™ Natural I pia hufanya kazi vizuri na vyombo vingi vya ukubwa kamili.

Natural II

Acoustic Matrix™ Natural II imeundwa kwa ajili ya vyombo ambavyo huimarishwa kwa sauti kubwa kwenye jukwaa, hasa gitaa za ukubwa kamili na sehemu ya chini kubwa. Imeelezwa ili kudhibiti mlio na kutoa mwangaza wa ziada. Natural II inapendekezwa kwa wanamuziki katika hali ambapo gitaa inahitaji kusimama na kusikika asili, bila kulisha nyuma.

Vipimo vya Kipaza sauti

UMBO WIDE

UMBO NARROW

Nafasi ya juu zaidi ya kamba iliyopendekezwa kwa fomati zote mbili: 2.500" (63.5mm)
KUMBUKA: Urefu wa jumla wa kipaza sauti cha Acoustic Matrix™ ni 2.650" (67.3mm). Tunapendekeza urefu wa slot ya tandiko ya angalau 2.875" (73mm).
Eneo halisi la kuhisi la kipaza sauti ni 2.620" (63.5mm) kwa urefu na linaweza kuchukua nafasi za kamba hadi 2.500" (63.5 mm). Usawa duni wa kamba unaweza kusababisha nafasi za kamba kubwa kuliko hii. USIFANYE kupunguza mwisho wa urefu wa kipaza sauti kwani mngurumo wa ardhi utaletwa. Urefu maalum wa kipaza sauti unapatikana kutoka Fishman.

Zana

• Plunge Router yenye kikata cha 1/8" (3.15mm) kwa Umbo Wide AU kikata cha 3/32" (2.4mm) kwa Umbo Narrow
• Nyaraka za mchanga za 400 Grit au Kikwaruzo
• Solder ya Rosin Core
• Wrench ya Mwisho Wazi ya 1/2"

• Caliper
• Chuma cha Kuuzia (upeo wa wati 30)
• Vipande vya Waya
• Wrench ya Allen ya 3/32" (2mm)

Orodha ya Sehemu

• Kipaza sauti cha Acoustic Matrix™
• Kipaza sauti cha awali kilichopachikwa mwisho cha 1/4"
• Miongozo 3 ya waya ya plastiki iliyoungwa mkono na adhesive
• Klipu ya betri & screws

1. Kipaza sauti na kipaza sauti cha awali ni vipengele muhimu vya mfumo wa Acoustic Matrix™. Wala kipaza sauti wala kipaza sauti cha awali hakikusudiwa kutumiwa kando au kwa kushirikiana na vipaza sauti vingine au vipaza sauti vya mwisho. Utendaji uliodhoofika utatokana na kutumia kipaza sauti au kipaza sauti cha awali na mifumo mingine.
2. Uangalifu hasa lazima ulipwe kwa usawa na usawa wa tandiko na slot ya tandiko. Utendaji na usawa wa kipaza sauti utaimarishwa sana na kipaza sauti kinachofaa vizuri. Ikiwa wewe ni mgeni katika usakinishaji wa kipaza sauti cha chini, The Finer Points of Piezo Installation na Ken Parker inapatikana katika www.fishman.com.
3. Shughulikia kipaza sauti kwa uangalifu! Utunzaji mbaya unaweza kusababisha mngurumo wa ardhi au ishara ya vipindi. Fishman Transducers haitawajibika kwa uharibifu wowote kwa kipaza sauti ambayo hutokea kutokana na matumizi mabaya au usakinishaji mbaya.

Mambo ya Mitambo Yanayoathiri Utendaji wa Kipaza sauti

Kabla ya kusakinisha kipaza sauti, hakikisha kuwa daraja na tandiko ziko ndani ya "eneo salama" letu lililopendekezwa la vigezo vinavyoweza kutumika.

Pembe ya Kuvunja
Ili kipaza sauti kifanye kazi vyema, kunapaswa kuwa na pembe ya kuvunja ya kamba ya 20° (kiwango cha chini) kwenye sehemu ya nyuma ya tandiko. Pembe ya kutosha ya kuvunja mara nyingi inaweza kutambuliwa kwa "kupandisha" nafasi za kamba. Katika hali mbaya, ambapo pembe ya kuvunja ni chini sana ya 20° na tandiko ni la chini sana hivi kwamba karibu linaambatana na sehemu ya juu ya daraja, chombo pengine kinahitaji kuweka upya shingo. Katika hali hizi, kuweka upya shingo kwa pembe ya juu kutarudisha urefu wa tandiko na pembe ya kuvunja kamba inayohitajika kwa utendaji mzuri wa kipaza sauti.

Kanuni ya 50/50
Tumegundua kuwa kuna uhusiano muhimu kati ya urefu wa jumla wa tandiko na kina cha slot ya daraja. Kwa kuunganisha mitambo ya kutosha na usawa wa kipaza sauti, tunapendekeza kwamba kina cha slot ya tandiko (na kipaza sauti kilichosakinishwa) kipime si zaidi ya 50% ya urefu wa jumla wa tandiko. Ikiwa slot inapima zaidi ya 50% ya urefu wa jumla wa tandiko, usawa na/au kiwango cha pato la kipaza sauti kinaweza kuathirika. Katika hali hizi, ongeza shim ya mbao ngumu chini ya kipaza sauti. Ili kuamua unene wa shim, toa 1/2 ya urefu wa jumla wa tandiko kutoka kwa kina cha slot. Kisha uondoe kiasi sawa cha nyenzo kutoka chini ya tandiko.

Isipokuwa kwa kanuni ya 50/50: Vipaza sauti katika madaraja (hasa mtindo wa Martin^®, upana wa 3/32") na pembe kali sana ya kuvunja kamba kwa ujumla itafanya kazi vizuri sana, hata kama kina cha slot ya tandiko kinapima zaidi ya 50% ya urefu wa jumla wa tandiko.

Andaa Slot ya Tandiko

Asilimia kubwa ya matatizo ya usawa wa kamba na vipaza sauti vya chini yanaweza kufuatiliwa hadi kwenye slot ya tandiko iliyokatwa isivyo sawa au iliyopinda. Usumbufu kwenye sehemu ya chini au pande za slot mara nyingi unaweza kuzuia tandiko kutoka kwa shinikizo la sare kwenye kipaza sauti.
Kwa sababu hii, tunapendekeza sana kwamba kabla ya kusakinisha kipaza sauti chochote cha chini, saga tena slot iliyopo na router ya plunge, iliyowekwa kwenye jig katika muundo unaofaa wa kukata slot.

1. Njia ya slot ya tandiko pana ya .125" (3.17 mm) kwa kipaza sauti cha Umbo Wide.
   AU
   Njia ya slot pana ya .094" (2.38 mm) kwa kipaza sauti cha Umbo Narrow.
2. Hakikisha kuwa sehemu ya chini ya slot ni tambarare. Zidisha slot iliyopo tu vya kutosha kupata uso safi na tambarare.

Tafuta Shimo la Waya

1. Tafuta katikati ya shimo la waya si chini ya .100" (2.54 mm) kutoka kwa kamba iliyo karibu zaidi.
2. Weka alama mahali ambapo waya itaingia kwenye slot ya tandiko. Weka alama katikati kati ya kuta (upana) wa slot.

3. Chimbu shimo la .094".
4. Ondoa vipande vya mbao na vifaa vya kigeni kutoka kwenye slot ya tandiko.
5. Ingiza kwa uangalifu (usipinde) kipaza sauti. Inapaswa kutoshea kwa urahisi kwenye slot, bila kufunga pande au ncha za kipaza sauti. Ikiwa ncha za kipaza sauti zinagusana na slot ya tandiko, kushindwa kwa kipaza sauti kunaweza kutokea.

Andaa Tandiko

Tunapendekeza sana tandiko la Fishman Cleartone™ kwa kuimarisha utendaji wa Acoustic Matrix™. Pia tunapendekeza vifaa vya synthetic kama vile Micarta™ au Corian™ kama mbadala wa kutosha. Matandiko ya kikaboni kama vile mfupa au pembe za ndovu hayawezi kupendekezwa kwani haya hayalingani kimuundo kama vifaa vya synthetic na yanaweza kutoa usawa duni wa kamba hadi kamba kupitia kipaza sauti.

1. Andaa tandiko pana la .125" au 3.17mm (.094" au 2.38mm kwa Umbo Narrow). Kwa utendaji wa kutosha wa kipaza sauti, sehemu ya chini na pande za tandiko lazima ziwe FLAT kabisa.
2. Ondoa nyenzo za kutosha tu kutoka kwa upana wa tandiko ili kutoa kifafa cha kuteleza kwenye slot. Ili kujaribu kifafa, tandiko linapaswa kuteleza kwa urahisi kwenye slot, lakini halipaswi kuanguka linapogeuzwa. Ili kudumisha hatua yako ya sasa, tandiko jipya lazima liwe fupi kwa .053" kwa urefu (.043" kwa vipaza sauti vya Umbo Narrow) kuliko tandiko lako la sasa.

Wiring ya Hiari ya Stereo

Jeki ya endpin ya kubadilisha ya Fishman Switchjack™ imeunganishwa kwenye Acoustic Matrix™. Chaguzi mbalimbali za wiring ya stereo zinapatikana kwa pickup+microphone au pickup+pickup:

Pickup & Maikrofoni ya Electret

(tumia na Fishman Blender System)

Kumbuka:Kabla ya kusakinisha maikrofoni, angalia maagizo maalum ya wiring ya mtengenezaji (coding ya rangi).

Udhibiti wa Ziada wa Sauti na Toni

Moduli ya Fishman VTB inatoa udhibiti rahisi na mzuri wa sauti na toni haswa kwa mfumo wako wa pickup ulio na Matrix. Sauti laini ya taper pamoja na udhibiti wa besi na treble amilifu iliyopigwa huunganishwa bila mshono kwenye chombo chako, kwa mwonekano safi na wasifu usioingilia. VTB inapatikana kupitia Muuzaji wako wa Fishman. Kwa maelezo zaidi, nenda kwa www.fishman.com

Funga Jeki kwenye Tundu la Endpin

Fuata mlolongo huu wakati wa kusakinisha jeki ya endpin:

1. Preamp / Kofia ya Shielding
2. Nati kubwa ya kwanza ya Hex
3. Nati kubwa ya pili ya Hex
4. Washer kubwa ya Mavazi
5. Star Washer
6. Kizuizi cha Mwisho cha Gitaa
7. Washer ndogo ya Mavazi
8. Nati ndogo ya Mavazi
9. Kitufe cha Kamba

Jeki inapaswa kuchomoza angalau 5/16" (7.9 mm) na isizidi 11/32" (8.7mm) nje ya mwili wa gitaa kwa kufaa vizuri. Weka washer ndogo ya mavazi na nati juu ya mwisho wa jeki, kisha ingiza wrench ya Allen ya 3/32" kupitia tundu ndogo mwishoni mwa jeki. Kaza nati kwa wrench ya wazi ya 1/2" huku ukishikilia jeki mahali pake na wrench ya Allen. Funga na kaza kwa mkono kitufe cha kamba.
Kumbuka:Kukiwa na kitufe cha kamba mahali pake, mwisho wa jeki unapaswa kuchomoza kidogo, ili plagi inapoingizwa, itafunga kwa usalama mahali pake.

Ambatisha Klipu ya Betri

Tunapendekeza kwamba uambatishe klipu ya betri kwenye kipande kidogo cha mbao ngumu takriban 1 1/2" x 1 1/2" x 1/2" (4cm x 4cm x 1.1cm) nene. Weka alama kwenye maeneo ya tundu la skrubu kwenye kizuizi kwa kutumia kishikilia betri kama kiolezo. Chimba mashimo ya skrubu kwa kutumia drill ya 5/64" (2mm). Ambatisha kishikilia betri kwa kutumia skrubu mbili zilizotolewa za 1/4". Ambatisha mkusanyiko huu kwenye kizuizi cha mbele cha ndani (kizuizi cha shingo) kwa kutumia gundi ya mbao au cyanoacrylate ya kujaza pengo kama vile Loctite ® Black Max™.

Ingawa kishikilia betri kilichotolewa kinapaswa kutoa uwezo wa kutosha wa kushika betri wakati wote, tunapendekeza sana kwamba uondoe betri wakati wa kusafirisha chombo chako. KUSHINDWA KUONDOA BETRI KUNAWEZA KUSABABISHA UHARIBIFU KWA CHOMBO CHAKO. Fishman haitawajibika kwa uharibifu wowote unaosababishwa kwa vyombo kutoka kwa betri iliyolegea.

Seti ya klipu za adhesive zimetolewa ili kulinda kebo ya pickup na nyaya za betri ndani ya gitaa mara tu jeki ya endpin imesakinishwa. Ondoa filamu ya plastiki kutoka nyuma ya kila klipu ili kufichua adhesive. Salama kebo/klipu kwenye bitana iliyokatwa ya gitaa.

Vipimo

Vipimo vyote vinaweza kubadilika bila taarifa.

Utatuzi wa Matatizo
