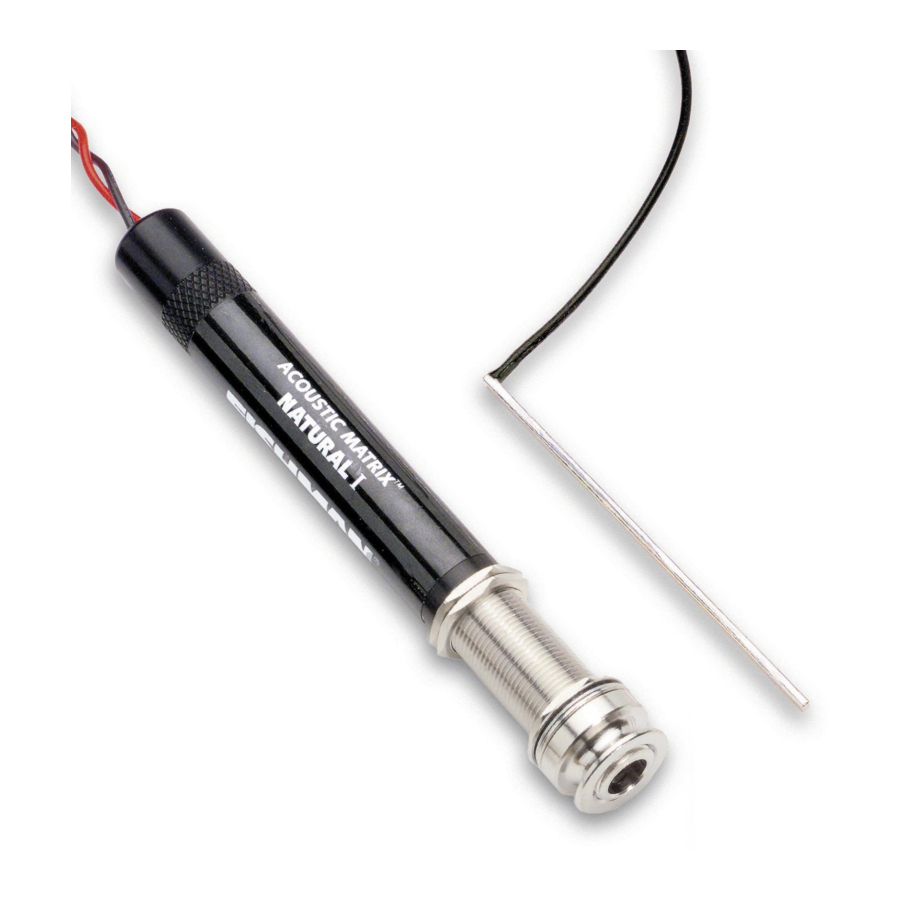

Fishman Acoustic Matrix Natural I, II - Aktiivse akustilise kitarri helipea paigaldusjuhend

Sissejuhatus

Acoustic Matrix™ paigaldamine nõuab peenikest puidutööd ja jootmisoskusi ning seda tohivad teha ainult kvalifitseeritud remondimehed. Fishman Transducers ei vastuta kahjude eest, mis võivad tekkida ebaõige paigaldamise tagajärjel.
Palun lugege need juhised hoolikalt läbi. Tehnilise abi saamiseks võtke ühendust Fishmani klienditoega numbril 978-988-9665 või tech@fishman.com

Acoustic Matrix™ süsteem kasutab tipptasemel pinnale paigaldamise tehnoloogiat oma eksklusiivses otsatapiga, miniatuurses eelvõimendis. Mitmekülgsus ja paigaldamise lihtsus on võrratud. Helipead saab suurepäraste tulemustega ühendada mis tahes akustilise või elektrilise kitarri võimendi, helisüsteemi, salvestuskonsooli või otsekarbiga.

Helipea

Acoustic Matrix™ sadulaalune helipea on valmistatud unikaalsest kopolümeersest sensormaterjalist, mida pakub ainult Fishman. See materjal näitab tundlikkust ja dünaamilist ulatust, mis ületab kaugelt kõiki teisi teadaolevaid materjale. Täielikult varjestatud Acoustic Matrix™ andur on kopolümeerribade mitmekihiline paigutus, mis kulgeb piki helipea pikkust. See disain võimaldab helipeal tajuda kogu kitarri sadula pikkuse liikumist, pakkudes suurepärast keeltevahelist tasakaalu, samuti tundlikkust nii keelte kui ka pilli ülaosa suhtes.

Eelvõimendi

Acoustic Matrix™ eelvõimendi on täielikult puhverdatud, miniatuurne vooluring; mis asub piklikus varjestuskorgis. Disainis on kasutatud diskreetseid transistoreid madala müra ja uskumatult pika aku eluea tagamiseks. Eelvõimendi äärmiselt madal voolutarve võimaldab akude vahel aastatepikkust kasutamist. Tänu meie integraalsele Switchjack™ lülitusega otsatapipistikupesale (kasutamiseks Fishman Blender^® süsteemiga) saab pardamikrofoni või teise aktiivse helipea ühendada (stereo) otse Acoustic Matrix™ eelvõimendiga.

Natural I

Acoustic Matrix™ Natural I on ideaalne valik muusikutele, kes soovivad oma kitarri akustilise tooni täpset taasesitust. Natural I on mõeldud pillidele, millel on hästi tasakaalustatud, ühtlaselt hääldatud ülemisest alumiseni vastus. See täiendab kõiki väikese korpusega pille, nagu kontsert-/auditooriumikitarre. See helipea on sageli näppepillimängijate ja sooloesitajate valik. Madala kuni keskmise helitugevusega mängimisel sobib Acoustic Matrix™ Natural I hästi ka enamiku täissuuruses pillidega.

Natural II

Acoustic Matrix™ Natural II on mõeldud pillidele, mida võimendatakse laval suure helitugevusega, eriti täissuuruses kitarridele, millel on suur põhi. See on hääldatud, et kontrollida kuminat ja pakkuda lisakirkust. Natural II on soovitatav muusikutele olukordades, kus kitarr peab silma paistma ja kõlama loomulikult, ilma tagasisidet andmata.

Helipea mõõtmed

LAI FORMAAT

KITSAS FORMAAT

Mõlema formaadi maksimaalne soovitatav keelte vahe: 2.500" (63.5mm)
MÄRKUS: Acoustic Matrix™ helipea kogupikkus on 2.650" (67.3mm). Soovitame sadulapesa pikkuseks vähemalt 2.875" (73mm).
Helipea tegelik tundlik ala on 2.620" (63.5mm) pikk ja mahutab keelte vahesid kuni 2.500" (63.5 mm). Kehv keelte tasakaal võib tekkida suuremate keelte vahede korral. ÄRGE trimmige helipea pikkuse otsa, kuna tekib maandusmüra. Kohandatud helipea pikkused on saadaval Fishmanist.

Tööriistad

• Sukelruuter 1/8" (3.15mm) lõikuriga laia formaadi jaoks VÕI 3/32" (2.4mm) lõikur kitsa formaadi jaoks
• 400-liivapaber või kaabits
• Kampoliga jootetina
• 1/2" avatud otsaga mutrivõti

• Nihik
• Jootekolb (max 30 vatti)
• Traadi eemaldajad
• 3/32" (2mm) kuuskantvõti

Osade loend

• Acoustic Matrix™ helipea
• 1/4" otsatapiga miniatuurne eelvõimendi
• 3 liimiga plastikust traadijuhikut
• Akuklamber ja kruvid

1. Nii helipea kui ka eelvõimendi on Acoustic Matrix™ süsteemi lahutamatud komponendid. Ei helipea ega eelvõimendi ei ole mõeldud kasutamiseks eraldi või koos teiste helipeade või otsatapiga eelvõimenditega. Helipea või eelvõimendi kasutamine koos teiste süsteemidega halvendab jõudlust.
2. Erilist tähelepanu tuleb pöörata nii sadula kui ka sadulapesa tasapinnale ja ruudukujulisusele. Helipea jõudlust ja tasakaalu parandab oluliselt korralikult paigaldatud helipea. Kui te olete sadulaaluse helipea paigaldamisel uus, on Ken Parkeri "The Finer Points of Piezo Installation" saadaval aadressil www.fishman.com.
3. Käsitlege helipead ettevaatlikult! Vale käsitsemine võib põhjustada maandusmüra või katkendlikku signaali. Fishman Transducers ei vastuta mingil viisil helipea kahjustuste eest, mis tekivad väärkasutuse või halva paigaldamise tõttu.

Helipea jõudlust mõjutavad mehaanilised tegurid

Enne helipea paigaldamist veenduge, et sild ja sadul on meie soovitatud "ohutus tsoonis" kasutatavate parameetrite piires.

Murdenurk
Helipea optimaalseks toimimiseks peaks sadula tagaküljel olema 20° (minimaalselt) keelte murdenurk. Piisava murdenurga saab sageli saavutada keelte pesade "rampimisega". Äärmuslikel juhtudel, kui murdenurk on palju väiksem kui 20° ja sadul on nii madal, et see on peaaegu sillaga samal tasapinnal, vajab pill tõenäoliselt kaela uuesti seadistamist. Sellistel juhtudel taastab kaela kõrgema nurga alla seadmine sadula kõrguse ja keelte murdenurga, mis on vajalik hea helipea jõudluse tagamiseks.

50/50 reegel
Oleme leidnud, et sadula üldkõrguse ja sillapesa sügavuse vahel on kriitiline seos. Piisava mehaanilise ühenduse ja helipea tasakaalu tagamiseks soovitame, et sadulapesa sügavus (koos paigaldatud helipeaga) ei oleks suurem kui 50% sadula kogukõrgusest. Kui pesa on suurem kui 50% sadula kogukõrgusest, võib helipea tasakaal ja/või väljundtase kannatada. Sellistel juhtudel lisage helipea alla lehtpuust vaheplaat. Vaheplaadi paksuse määramiseks lahutage pesa sügavusest 1/2 sadula kogukõrgusest. Seejärel eemaldage sadula põhjast võrdne kogus materjali.

Erand 50/50 reeglile: Helipead sildades (eriti Martin^® stiilis, 3/32" laiusega), millel on erakordselt järsk keelte murdenurk, toimivad üldiselt väga hästi, isegi kui sadulapesa sügavus on suurem kui 50% sadula kogukõrgusest.

Valmistage ette sadulapesa

Suur osa sadulaaluste helipeade keelte tasakaalu probleemidest on tingitud ebaühtlaselt lõigatud või kõverdunud sadulapesast. Ebakorrapärasused pesa põhjas või külgedel võivad sageli takistada sadulal helipeale ühtlast survet avaldamast.
Sel põhjusel soovitame tungivalt, et enne mis tahes sadulaaluse helipea paigaldamist freesiksite olemasoleva pesa uuesti sukelruuteriga, mis on kinnitatud sobivas pesa lõikamise seadmes.

1. Freesige laia formaadi helipea jaoks .125" (3.17 mm) laiune sadulapesa.
   VÕI
   Freesige kitsa formaadi helipea jaoks .094" (2.38 mm) laiune pesa.
2. Veenduge, et pesa põhi on tasane. Süvendage olemasolevat pesa ainult piisavalt, et saada puhas, tasane pind.

Leidke traadiauk

1. Leidke traadiaugu keskpunkt mitte vähem kui .100" (2.54 mm) kaugusel lähimast keelest.
2. Märkige koht, kus traat siseneb sadulapessa. Tsentreerige märk pesa seinte (laiuse) vahele.

3. Puurige .094" auk.
4. Eemaldage sadulapesast puidulaastud ja võõrmaterjalid.
5. Sisestage (ärge painutage) helipea ettevaatlikult. Sobivus peab olema pesas lõtv, ilma et see seoks helipea külgi või otsi. Kui helipea otsad puutuvad kokku sadulapesaga, võib helipea rikneda.

Valmistage ette sadul

Soovitame tungivalt Fishman Cleartone™ sadulat Acoustic Matrix™ jõudluse parandamiseks. Soovitame ka sünteetilisi materjale, nagu Micarta™ või Corian™, kui piisavaid asendajaid. Orgaanilisi sadulaid, nagu luu või elevandiluu, ei saa soovitada, kuna need ei ole struktuurilt nii ühtlased kui sünteetilised materjalid ja võivad helipea kaudu tekitada halva keeltevahelise tasakaalu.

1. Valmistage ette .125" või 3.17mm laiune sadul (.094" või 2.38mm kitsa formaadi jaoks). Helipea piisava jõudluse tagamiseks peavad sadula põhi ja küljed olema täiesti TASASED.
2. Eemaldage sadula laiusest ainult piisavalt materjali, et tagada pesas libisev sobivus. Sobivuse testimiseks peaks sadul pesas kergesti libisema, kuid ümberpööramisel ei tohiks see välja kukkuda. Praeguse kõrguse säilitamiseks peab uus sadul olema .053" madalam (.043" kitsa formaadi helipeade puhul) kui teie praegune sadul.

Valikuline stereojuhtmestik

Fishman Switchjack™ lülitusotsatüübli pesa on integreeritud Acoustic Matrix™-i. Saadaval on mitmesuguseid stereojuhtmestiku valikuid pikapi+mikrofoni või pikapi+pikapi jaoks:

Pikap ja elektreetmikrofon

(kasutage koos Fishman Blender Systemiga)

Märkus: Enne mikrofoni paigaldamist kontrollige tootja konkreetseid juhtmestiku juhiseid (värvikood).

Täiendavad helitugevuse ja toonikontrollid

Fishman VTB Fishman VTB moodul pakub lihtsat ja tõhusat helitugevuse ja toonikontrolli, eriti teie Matrixiga varustatud pikapisüsteemi jaoks. Sujuva koonusega helitugevus ning sissehelistatud aktiivsed bassi- ja kõrgsageduskontrollid integreeruvad sujuvalt teie instrumendile, tagades puhta välimuse ja silmapaistmatu profiili. VTB on saadaval teie Fishmani edasimüüja kaudu. Lisateabe saamiseks minge aadressile www.fishman.com

Kinnitage pesa otsatüübli auku

Otsatüübli pesa paigaldamisel järgige seda järjestust:

1. Eelvõimendi / varjestuskork
2. 1. suur kuuskantmutter
3. 2. suur kuuskantmutter
4. Suur seib
5. Tähtseib
6. Kitarri otsaplokk
7. Väike seib
8. Väike mutter
9. Rihmanupp

Pesa peaks õige sobivuse tagamiseks ulatuma kitarri korpusest välja vähemalt 5/16" (7,9 mm) ja mitte rohkem kui 11/32" (8,7 mm). Asetage väike seib ja mutter pesa otsa kohale, seejärel sisestage 3/32" kuuskantvõti pesa otsas olevasse väikesesse auku. Pingutage mutrit 1/2" lahtise otsaga mutrivõtmega, hoides samal ajal pesa kuuskantvõtmega paigal. Keerake ja pingutage rihmanupp käsitsi.
Märkus: Kui rihmanupp on paigas, peaks pesa ots veidi välja ulatuma, nii et pistiku sisestamisel klõpsataks see kindlalt paika.

Kinnitage akuklamber

Soovitame kinnitada akuklambri väikesele lehtpuutükile, mille mõõtmed on umbes 1 1/2" x 1 1/2" x 1/2" (4 cm x 4 cm x 1,1 cm). Märkige kruviaukude asukohad plokile, kasutades akuhoidjat mallina. Puurige kruviaugud, kasutades 5/64" (2 mm) puuri. Kinnitage akuhoidja, kasutades kahte kaasasolevat 1/4" kruvi. Kinnitage see komplekt kas puiduliimi või tühimikke täitva tsüanoakrülaadiga, näiteks Loctite ® Black Max™, esiosa ploki (kaelaploki) siseküljele.

Kuigi kaasasolev akuhoidja peaks tagama piisava võimsuse aku igal ajal haaramiseks, soovitame tungivalt aku instrumendi saatmisel eemaldada. AKU EEMALDAMATA JÄTMINE VÕIB PÕHJUSTADA INSTRUMENDI KAHJUSTUSI. Fishman ei vastuta lahtise aku tõttu instrumentidele tekitatud kahjude eest.

Kaasas on komplekt liimiga kaetud klambreid, et kinnitada pikapi kaabel ja aku juhtmed kitarri sees, kui otsatüübli pesa on paigaldatud. Eemaldage iga klambri tagaküljelt plastkile, et liim paljastada. Kinnitage kaabel/klambrid kitarri soonelise voodri külge.

Spetsifikatsioonid

Kõiki spetsifikatsioone võidakse ette teatamata muuta.

Veaotsing
