Fishman Rare Earth - Banjo Pickup paigaldusjuhend

Sissejuhatus

Me soovime, et oleksite selle tootega täielikult rahul. Kui teil on küsimusi või kommentaare, soovime neist kuulda. Meie klienditeenindusega saate ühendust võtta numbril 978988-9665 või tech@fishman.com
Tänu mitmete tipptegijate olulisele panusele (ja kõrvadele) veetsime üle aasta selle helipea jõudluse täiustamise ja häälestamisega, kuni olime kindlad, et saime sellega hakkama.
Müravaba, mikrofonilaadse taasesituse saavutamiseks kasutab see helipea täielikult ära tipptasemel aktiivse anduri tehnoloogiat, mis on laenatud meie tunnustatud Rare Earth™ akustiliste kitarride magnetilistelt helipeadelt.

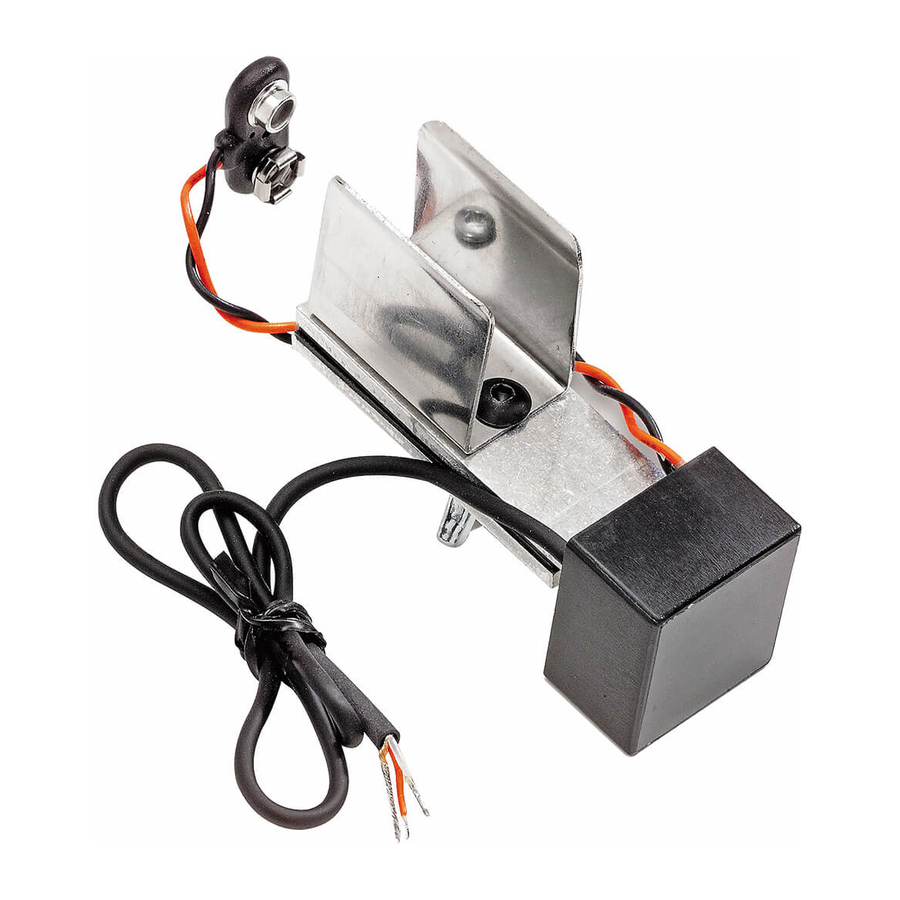

Sarnaselt oma kitarrihelipea sugulasele on sellel uuel bandžo helipeal vaikne humbucking-pooli disain, mis tõrjub kohusetundlikult müra ja huminat. Võimas neodüümmagnet suunab bandžo heli läbi väikese terasest vahetüki, mis kinnitub pea külge (mitte mängija pea, vaid bandžo pea). Helipea korpusesse on peidetud salajane eelvõimendi, mis tugevdab signaali ja säilitab instrumendi loomuliku heli. Helipea saab paigaldada nii kahe kui ka ühe koordinaatorvarda bandžodele (ühe vardaga instrumendid vajavad spetsiaalset kinnitust). Aku kestvusega üle 5000 tunni võite oodata akude vahetamist aastate jooksul.

Osade loend

Bandžo helipea pesa komplekt koos:

• Switchjack™
• Kumer kronstein
• 3/8" Mutter
• 3/8" Dekoratiivseib
• 15/23" Dekoratiivseib
• Plastikust vahetükk pesale
• 2 Plastikust vahetükki
• 2 Ekstsentrilist seibi
• 2 Lamedat seibi
• 2 10-32 x 3/4" Kruvi
• 2 Lukustusmutrit
• Sinine terasest vahetükk (tundlik element)

Vajalikud tööriistad

• 1/8" Kuuskantvõti
• 3/8" Mutrivõti
• 1/2" Mutrivõti
• Jootekolb

Märkus:Kui te ei tunne end jootekolbiga kindlalt, laske helipea paigaldada professionaalsel remonditöötajal.

Spetsifikatsioonid

Helipea paigaldamine

1. Eemaldage väikese ristkülikukujulise sinise vahetüki tagapaber, et paljastada kleepuv tagakülg. Kinnitage vahetükk pea külge (instrumendi sees) nii, et vahetükk oleks koordinaatorvarraste all keskel, varrastega risti ja umbes 1/2" (12,7 mm) kaugusel keskmise silla jala servast.

2. Lõdvendage tiibmutrit ja asetage helipea otse sinise vahetüki kohale. Magnet paigutab helipea ise vahetüki kohale. Tumedama vastuse saamiseks jätke helipea otse vahetüki kohale. Heledama vastuse saamiseks liigutage helipea 1/4" vahetükist eemale, kaela suunas.
3. Seadke helipea umbes 1/16" kaugusele pea pinnast. Saate teha 1/16" vahetüki, mis on lõigatud selle helipea karbist, ja kasutada seda pea ja helipea esikülje vahelise vahe määramiseks.

4. Pärast helipea kinnitamist koordinaatorvarraste külge võtke pesa lahti ja kinnitage kumer kronstein ääriku külge. Erinevate äärikute stiilide mahutamiseks pakume kahte tüüpi seibe (standard- ja ekstsentriliste seibide komplekt).

   1. Kruvid
   2. Plastikust vahetükid
   3. Ekstsentrilised seibid
      VÕI
   4. #10 Seibid
   5. Lukustusmutrid

5. Pange pesa komplekt uuesti kokku. Keerake helipea juhe mitu korda ümber koordinaatorvarda, seejärel suunake juhe läbi ääriku ava.

Jootke juhe pesa külge

1. 15/32" Dekoratiivmutter
2. 15/32" Dekoratiivseib
3. Plastikust vahetükk
4. Kumer kronstein
5. 3/8" Dekoratiivseib
6. 3/8" Dekoratiivmutter

Eemaldage pesalt varjestustoru, viige juhe läbi selle ja seejärel jootke:

• Punane juhe otsa külge (lühem klemm)
• Valge juhe lüliti külge (pikim klemm)
• Varjestus maanduse külge (konksuga klemm) Kinnitage 9 V Alkaline patarei patareiklambri külge.

Libistage patarei helipea tagaküljel olevasse hoidikusse.

Ühendage see

Kui kõik on kinni keeratud, ühendage bandžo ja vajadusel reguleerige helipea asendit varraste ääres parima heli saamiseks. Veenduge, et helipea oleks 1/16" kaugusel pea alumisest küljest. Väga väikesed reguleerimised teevad märgatavaid muudatusi. Katsetage, kuni leiate Sweet Spoti (kõige valjema ja selgema asendi).

Adapter bandžodele, millel on üks koordinaatorvarras

Helipea sobitamiseks ühe koordinaatorvardaga bandžo külge saab valmistada kaks adapterplokki. Plokkide jaoks sobib kõva puit, näiteks vaher.

1. Poolploki saab valmistada, puurides esmalt ühte plokki augu, mis on ühe puuri suuruse võrra suurem kui koordinaatorvarda läbimõõt. Trimmige plokki helipea poolsel küljel nii õhukeseks kui võimalik, et minimeerida nihkumist, ja lõigake pooleks vastavalt joonisele.
2. Kinnituspindade ja varda vahelise hõõrdumise tagamiseks võtke peene teraga avatud võrguga lihvimisleht ja mähkige see ümber varda ümbermõõdu. Paigaldage poolplokk ümber lihvimislehe. Kui lihvimislehte pole saadaval, liimige ploki puuritud pindadele 220-gritise liivapaberi tükid ja paigaldage see ümber koordinaatorvarraste.

Nüüd lõigake tahke plokk, mis on laiusega võrdne paigaldatud poolplokiga. See sobib klambrikomplekti teise poolde. Pange tähele, et kummiribad tuleks klambrite seest eemaldada, kui helipea sel viisil paigaldatakse. Nüüd on helipea ideaalse keskpunkti ja silla keskmise jala keskpunkti vahel väike nihe, kuid helipea peaks siiski korralikult töötama. Järgige ülejäänud helipea paigaldamise juhiseid.
