Fishman Rare Earth - Udhëzues për Instalimin e Pickup-it të Banjos

Hyrje

Dëshira jonë është që të jeni plotësisht të kënaqur me këtë produkt. Nëse keni ndonjë pyetje ose koment, do të donim të dëgjonim nga ju. Mund të kontaktoni departamentin tonë të shërbimit të klientit në 978988-9665 ose tech@fishman.com
Me kontributin kryesor (dhe veshët) nga disa lojtarë të nivelit të lartë, ne kaluam më shumë se një vit duke përsosur dhe rregulluar performancën e këtij pickup-i derisa ishim të sigurt se e kishim bërë si duhet.
Për të arritur riprodhim pa zhurmë, të ngjashëm me mikrofonin, ky pickup përfiton plotësisht nga teknologjia e fundit e transduktorit aktiv e huazuar nga pickup-et tona të vlerësuara Rare Earth™ për kitarë akustike me vrimë zëri.

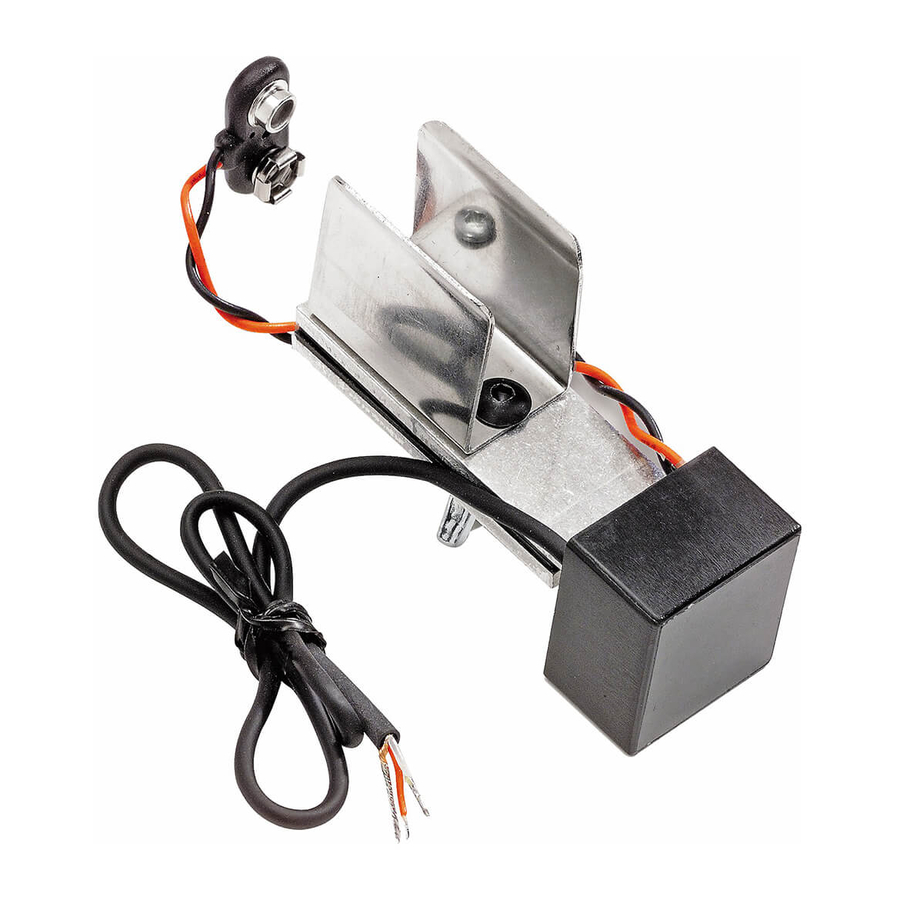

Ashtu si kushëriri i tij pickup për kitarë, ky pickup i ri banjo ka një dizajn të qetë spiraleje humbucking që refuzon me zell zhurmën dhe gumëzhimën. Një magnet i fuqishëm neodymium e përqendron zërin e banjos përmes një rregulluesi të vogël çeliku që ngjitet në kokë (jo koka e lojtarit, por e banjos). I fshehur në kutinë e pickup-it është një parandalues i fshehtë, i cili forcon sinjalin dhe ruan zërin natyral të instrumentit. Pickup mund të montohet në banjo me shufra koordinuese të dyfishta ose të vetme (instrumentet me shufër të vetme kërkojnë një montim të veçantë). Me një jetëgjatësi baterie prej mbi 5,000 orësh, mund të prisni vite përdorimi midis ndërrimit të baterive.

Lista e Pjesëve

Montimi i Çekut të Pickup-it të Banjos me:

• Switchjack™
• Mbajtëse e Lakuar
• Dado 3/8"
• Rondelë Veshjeje 3/8"
• Rondelë Veshjeje 15/23"
• Distancues Plastik për Çekun
• 2 Distancues Plastikë
• 2 Rondela Jashtë Qendrës
• 2 Rondela të Sheshta
• 2 Vida 10-32 x 3/4"
• 2 Dado Bllokuese
• Rregullues Çeliku Blu (element zbulues)

Veglat e Nevojshme

• Çelës Gjashtëkëndor 1/8"
• Çelës 3/8"
• Çelës 1/2"
• Hekur Saldimi

Shënim: Nëse nuk ndiheni të sigurt me një hekur saldimi, ju lutemi që pickup-in ta instalojë një person profesionist i riparimit.

Specifikimet

Montoni Pickup-in

1. Hiqni letrën mbrojtëse nga rregulluesi i vogël drejtkëndor blu për të ekspozuar ngjitësin e pasmë ngjitës. Ngjitni rregulluesin në kokë (brenda instrumentit) në mënyrë që rregulluesi të jetë i qendërzuar nën shufra koordinuese, pingul me shufra dhe rreth 1/2" (12.7 mm) nga skaji i këmbës së mesme të urës.

2. Lironi dadon e krahut dhe poziciononi pickup-in direkt mbi rregulluesin blu. Magneti do ta lokalizojë vetë pickup-in mbi rregulluesin. Për një përgjigje më të errët, lëreni pickup-in të pozicionuar direkt mbi rregulluesin. Për përgjigje më të ndritshme, zhvendoseni pickup-in 1/4" larg nga rregulluesi, drejt qafës.
3. Vendoseni pickup-in rreth 1/16" nga sipërfaqja e kokës. Mund të bëni një distancues 1/16" të prerë nga kutia për këtë pickup dhe ta përdorni atë për të vendosur hendekun midis kokës dhe pjesës së përparme të pickup-it.

4. Pasi pickup-i të jetë siguruar në shufra koordinuese, çmontoni çelësin pastaj ngjitni mbajtësen e lakuar në buzë. Për të akomoduar stile të ndryshme buzësh, ne ofrojmë dy lloje rondelesh (një grup rondelesh standarde dhe jashtë qendrës).

   1. Vida
   2. Distancues Plastikë
   3. Rondela Jashtë Qendrës
      OSE
   4. Rondela #10
   5. Dado Bllokuese

5. Ri-montoni montimin e çelësit. Mbështillni telin e pickup-it disa herë rreth shufrës koordinuese, pastaj kaloni telin përmes një hapjeje në buzë.

Saldoni Telin në Çelës

1. Dado Veshjeje 15/32"
2. Rondelë Veshjeje 15/32"
3. Distancues Plastik
4. Mbajtëse e Lakuar
5. Rondelë Veshjeje 3/8"
6. Dado Veshjeje 3/8"

Hiqni cilindrin mbrojtës nga çelësi, kaloni telin përmes tij, pastaj saldoni:

• Teli i kuq në majë (terminali më i shkurtër)
• Teli i bardhë në çelës (terminali më i gjatë)
• Mburoja në tokë (terminali i kapur) Ngjitni një bateri Alkaline 9 Volt në kapësen e baterisë.

Futeni baterinë në mbajtësen në anën e pasme të pickup-it.

Futeni në Priza

Pasi gjithçka të jetë mbyllur, futeni banjon në prizë dhe nëse është e nevojshme, rregulloni pozicionin e pickup-it përgjatë shufrave për zërin më të mirë. Sigurohuni që pickup-i të jetë i vendosur 1/16" nga pjesa e poshtme e kokës. Rregullime shumë të vogla do të bëjnë ndryshime të dukshme. Eksperimentoni derisa të gjeni Pikën e Ëmbël - pozicioni më i zhurmshëm dhe më i qartë.

Përshtatës për Banjo me një Shufër të Vetme Koordinuese

Mund të bëhen dy blloqe përshtatëse për të përshtatur pickup-in në një banjo me një shufër të vetme koordinuese. Një dru i fortë si panja është i përshtatshëm për blloqet.

1. Një bllok i ndarë mund të bëhet duke shpuar fillimisht një vrimë një madhësi shpuese më të madhe se diametri i shufrës koordinuese përmes njërit prej blloqeve. Priteni bllokun sa më të hollë të jetë e mundur në anën e pickup-it për të minimizuar zhvendosjen dhe priteni në gjysmë siç tregohet në ilustrim.
2. Për të siguruar fërkim midis sipërfaqeve shtrënguese dhe shufrës, merrni një fletë zmerile me rrjetë të hapur me kokrriza të imëta dhe mbështilleni rreth perimetrit të shufrës. Përshtateni bllokun e ndarë rreth fletës zmerile. Nëse fleta zmerile nuk është e disponueshme, ngjitni copa letre zmerile me kokrriza 220 në sipërfaqet e shpuara të bllokut dhe përshtateni rreth shufrave koordinuese.

Tani pritni një bllok të ngurtë, të barabartë në gjerësi me bllokun e ndarë të përshtatur në vend. Kjo do të përshtatet në gjysmën tjetër të montimit të kapëses. Vini re se shirita gome duhet të hiqen nga brenda kapëseve kur përshtateni pickup-in në këtë mënyrë. Tani do të ketë një zhvendosje të vogël midis qendrës ideale të pickup-it dhe qendrës së këmbës së mesme të urës, por pickup-i duhet të funksionojë ende siç duhet. Ndiqni pjesën tjetër të udhëzimeve për instalimin e pickup-it.
