Fishman SONITONE - Mwongozo wa Usakinishaji wa Kipaza sauti cha Gitaa la Acoustic

Nisome Kwanza!

Ufungaji wa bidhaa hii ni utaratibu wa moja kwa moja, lakini tunapendekeza kazi hii tu ikiwa wewe ni fundi mzoefu wa ukarabati.

Nafasi ya Saddle:
Upeo wa nafasi ya kamba ya E hadi E kwenye saddle: 2.5" (63.5mm)

Sehemu ya kupachika kidhibiti
Moduli ya udhibiti ya mfumo huu iliundwa kutoshea katika gitaa nyingi bila marekebisho, lakini hatuwezi kuhakikisha ufaaji wa moja kwa moja na vyombo vyote. Kabla ya kuanza usakinishaji, weka moduli ya udhibiti kwenye shimo la sauti, lakini usisakinishe kabisa kwa wakati huu. Kwa hakika, vidhibiti vinapaswa kulala bapa na nyumba iliyo sawa na ukingo wa shimo la sauti.

Awali

Chimbea shimo la ³⁄₃₂" (2.4mm) kwenye nafasi ya saddle kwa waya wa pickup, si chini ya .100" (2.5mm) kutoka kwa kamba iliyo karibu zaidi (takwimu 1, 2).

Funga sehemu ya kupachika moduli ya udhibiti
Ili kuhakikisha dhamana yenye nguvu na ya kuaminika, lazima sasa uchonge, usafishe na ufunge upande wa chini wa shimo la sauti ambapo preamp itapachikwa.

1. Chonga upande wa chini wa shimo la sauti hadi kwenye mbao tupu. Kuwa mwangalifu kuondoa lacquer yote iliyobaki, polish na uchafu.
2. Tumia roho ya madini kusafisha eneo lililochongwa. Ondoa mafuta, resin na vumbi vyovyote kutoka kwa mbao iliyo wazi. Ruhusu eneo hilo likauke kabla ya kuendelea na hatua inayofuata.
3. Funga mbao iliyo wazi na mipako inayofaa. Tumia tu mipako ambayo itaunganisha nyuzi za mbao na kuwasilisha uso mgumu, sare kwa adhesive. Tunapendekeza yoyote kati ya yafuatayo:

• Gundi ya ngozi
• Epoxy ya sehemu mbili ya madhumuni yote
• Gundi ya Cyanoacrylate (mnato wa juu, aina isiyo ya papo hapo)
• Gundi ya seremala

Ruhusu eneo hilo likauke kabla ya kuendelea na hatua inayofuata.

Usakinishaji

Usakinishaji wa jacki ya kutoa/sanduku la betri

1. Mara tu unapochagua eneo la kupachika, ambatisha kiolezo cha jacki ya kutoa/sanduku la betri na ukate cavity.
2. Chimbea shimo la majaribio kwa mashimo ya screw.
3. Lisha waya za kutoa na betri kupitia cavity.
4. Sakinisha jacki ya kutoa/sanduku la betri kwa kutumia screws nne za kupachika.

Usakinishaji wa Sonicore

Pitisha ncha ya pickup kupitia shimo kwenye nafasi ya saddle kutoka ndani ya chombo (kielelezo 3).

Leta ncha ya pickup hadi mwisho wa pili wa nafasi na uilaze chini bapa (kielelezo 4). Sakinisha saddle baada ya kupunguza urefu wake kwa .070" (1.8mm).

KUMBUKA: Usipunguze ncha ya pickup; itakuwa rahisi kuathiriwa na mngurumo na inaweza kuzima.

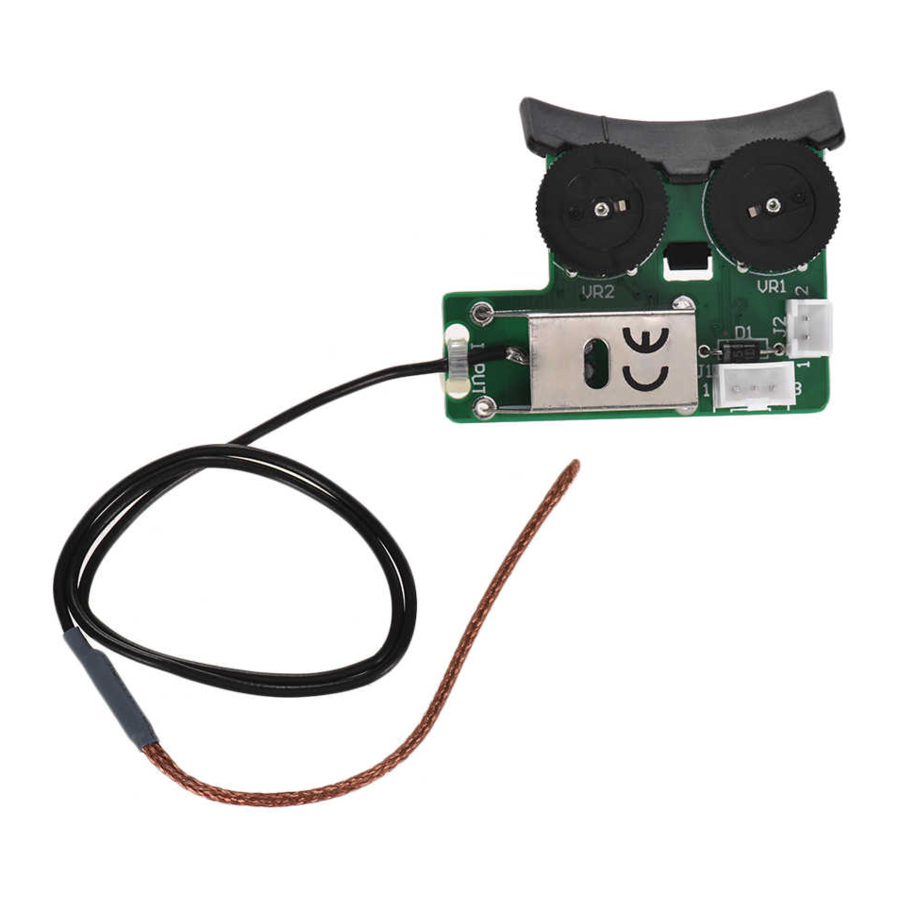

Usakinishaji wa moduli ya udhibiti

1. Kabla ya kupachika moduli ya udhibiti, unganisha waya za jacki ya kutoa/betri kwenye moduli ya udhibiti.
   • Unganisha jacki ya kutoa kwa kuingiza kiunganishi cha pini 3 kwenye kipokezi cha pini 3 kwenye preamp.
   • Unganisha sanduku la betri kwa kuingiza kiunganishi chekundu na cheusi cha pini 2 kwenye kipokezi cha pini 2 kwenye preamp.
2. Tunapendekeza kulinda waya ndani ya chombo kwa klipu zinazoungwa mkono na adhesive (kielelezo 5).

3. Menya filamu ya kutolewa chini ya bracket ya kupachika na ufunge moduli ya udhibiti chini ya shimo la sauti. Weka shinikizo sawa, thabiti kwa preamp ili kuweka adhesive. Adhesive hupata mshiko wa juu baada ya masaa 24.
