Fishman SONITONE - Akustisen kitaran mikrofonin asennusopas

Lue tämä ensin!

Tämän tuotteen asentaminen on suoraviivainen toimenpide, mutta suosittelemme tätä työtä vain, jos olet kokenut korjausteknikko.

Satulan ura:
Suurin E:stä E:hen kielten väli satulassa: 2.5" (63.5mm)

Ohjaimen kiinnityspinta
Tämän järjestelmän ohjainmoduuli on suunniteltu sopimaan useimpiin kitaroihin ilman muutoksia, mutta emme voi taata suoraan sopivuutta kaikkiin instrumentteihin. Ennen asennuksen aloittamista, sovita ohjainmoduuli ääniaukkoon, mutta älä asenna sitä pysyvästi tässä vaiheessa. Ihannetapauksessa säätimien tulisi olla tasaisesti ja kotelon tasossa ääniaukon reunan kanssa.

Alustava

Poraa ³⁄₃₂" reikä (2.4mm) satulan uraan mikrofonin johdolle, vähintään .100" (2.5mm) lähimmästä kielestä (kuvat 1, 2).

Tiivistä ohjainmoduulin kiinnityspinta
Vahvan ja luotettavan sidoksen varmistamiseksi sinun on nyt hiottava, puhdistettava ja tiivistettävä ääniaukon alapuoli, johon esivahvistin kiinnitetään.

1. Hio ääniaukon alapuoli paljaaseen puuhun asti. Poista huolellisesti kaikki jäljellä olevat lakat, kiillotusaineet ja lika.
2. Käytä mineraalitärpättiä hionta-alueen puhdistamiseen. Poista ylimääräinen öljy, hartsi ja pöly paljaasta puusta. Anna alueen kuivua ennen seuraavaan vaiheeseen siirtymistä.
3. Tiivistä paljas puu sopivalla pinnoitteella. Käytä vain pinnoitetta, joka sitoo puukuidut ja muodostaa kovan, yhtenäisen pinnan liimalle. Suosittelemme seuraavia:

• Liimaliuos
• Yleiskäyttöinen kaksiosainen epoksi
• Syanoakrylaattiliima (suurempi viskositeetti, ei-pikaliima)
• Puusepän liima

Anna alueen kuivua ennen seuraavaan vaiheeseen siirtymistä.

Asennus

Ulostuloliittimen/paristokotelon asennus

1. Kun olet valinnut kiinnityspaikan, kiinnitä ulostuloliittimen/paristokotelon malli ja leikkaa ontelo.
2. Poraa ohjausreikä ruuvinreikiä varten.
3. Vie ulostulo- ja paristojohdot ontelon läpi.
4. Asenna ulostuloliitin/paristokotelo neljällä kiinnitysruuvilla.

Sonicore-asennus

Vie mikrofonin kärki satulan urassa olevan reiän läpi instrumentin sisäpuolelta (kuva 3).

Tuo mikrofonin kärki uran vastakkaiseen päähän ja aseta se tasaisesti (kuva 4). Asenna satula sen jälkeen, kun sen korkeutta on pienennetty .070" (1.8mm).

HUOMAUTUS: Älä leikkaa mikrofonin päätä; se muuttuu herkäksi hurinalle ja voi aiheuttaa oikosulun.

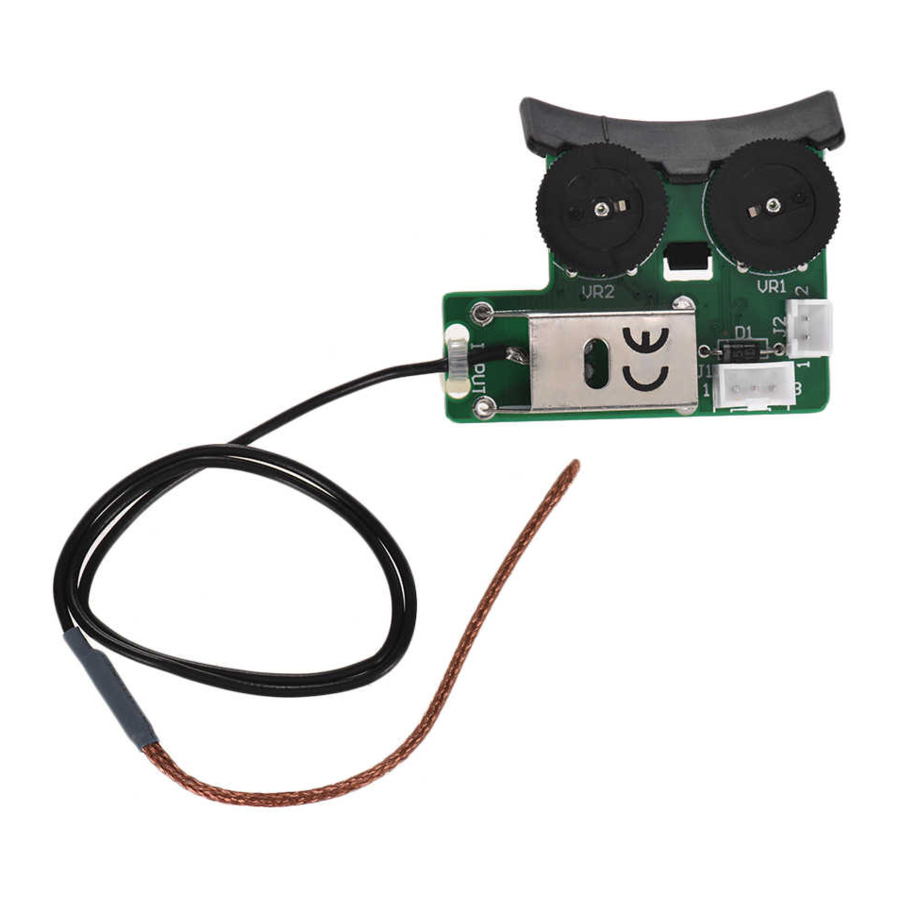

Ohjainmoduulin asennus

1. Ennen ohjainmoduulin kiinnittämistä, kytke ulostuloliittimen/pariston johdot ohjainmoduuliin.
   • Kytke ulostuloliitin asettamalla 3-nastainen liitin esivahvistimen 3-nastaiseen liitäntään.
   • Kytke paristokotelo asettamalla punainen ja musta 2-nastainen liitin esivahvistimen 2-nastaiseen liitäntään.
2. Suosittelemme kiinnittämään johdot instrumentin sisäpuolelle liimakiinnikkeillä (kuva 5).

3. Irrota vapautuskalvo kiinnityskannattimen pohjasta ja kiinnitä ohjainmoduuli ääniaukon alapuolelle. Kohdista esivahvistimeen tasainen, vakaa paine liiman asettamiseksi. Liima saavuttaa maksimaalisen pidon 24 tunnin kuluttua.
