Fishman SONITONE - Guia de Instalação do Captador para Violão Acústico

Leia-me Primeiro!

A instalação deste produto é um procedimento simples, mas recomendamos este trabalho apenas se você for um técnico de reparo experiente.

Ranhura do Rastilho:
Espaçamento máximo E a E das cordas no rastilho: 2.5" (63.5mm)

Superfície de montagem do controle
O módulo de controle para este sistema foi projetado para se encaixar na maioria dos violões sem modificação, mas não podemos garantir um encaixe perfeito em todos os instrumentos. Antes de começar a instalação, pré-encaixe o módulo de controle na boca, mas não instale permanentemente neste momento. Idealmente, os controles devem ficar planos com a caixa nivelada com a borda da boca.

Preliminar

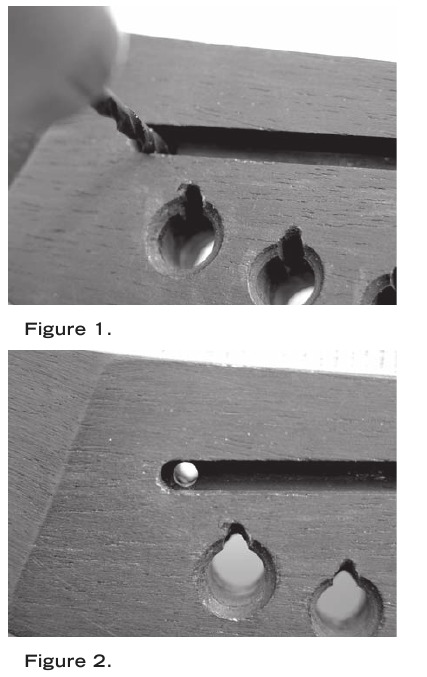

Faça um furo de ³⁄₃₂" (2.4mm) na ranhura do rastilho para o fio do captador, não menos que .100" (2.5mm) da corda mais próxima (figuras 1, 2).

Sele a superfície de montagem do módulo de controle
Para garantir uma ligação forte e confiável, você deve lixar, limpar e selar a parte inferior da boca onde o pré-amplificador será montado.

1. Lixe a parte inferior da boca até a madeira nua. Tenha cuidado para remover todo o verniz, polimento e sujeira residuais.
2. Use aguarrás para limpar a área lixada. Remova qualquer excesso de óleo, resina e poeira da madeira exposta. Deixe a área secar antes de prosseguir para a próxima etapa.
3. Sele a madeira exposta com um revestimento apropriado. Use apenas um revestimento que una as fibras da madeira e apresente uma superfície dura e uniforme para o adesivo. Recomendamos qualquer um dos seguintes:

• Cola de pele
• Epóxi bicomponente multiuso
• Cola de cianoacrilato (maior viscosidade, tipo não instantâneo)
• Cola de marceneiro

Deixe a área secar antes de prosseguir para a próxima etapa.

Instalação

Instalação do jack de saída/caixa de bateria

1. Depois de selecionar o local de montagem, fixe o modelo do jack de saída/caixa de bateria e recorte a cavidade.
2. Faça um furo piloto para os orifícios dos parafusos.
3. Passe os fios de saída e da bateria pela cavidade.
4. Instale o jack de saída/caixa de bateria usando os quatro parafusos de montagem.

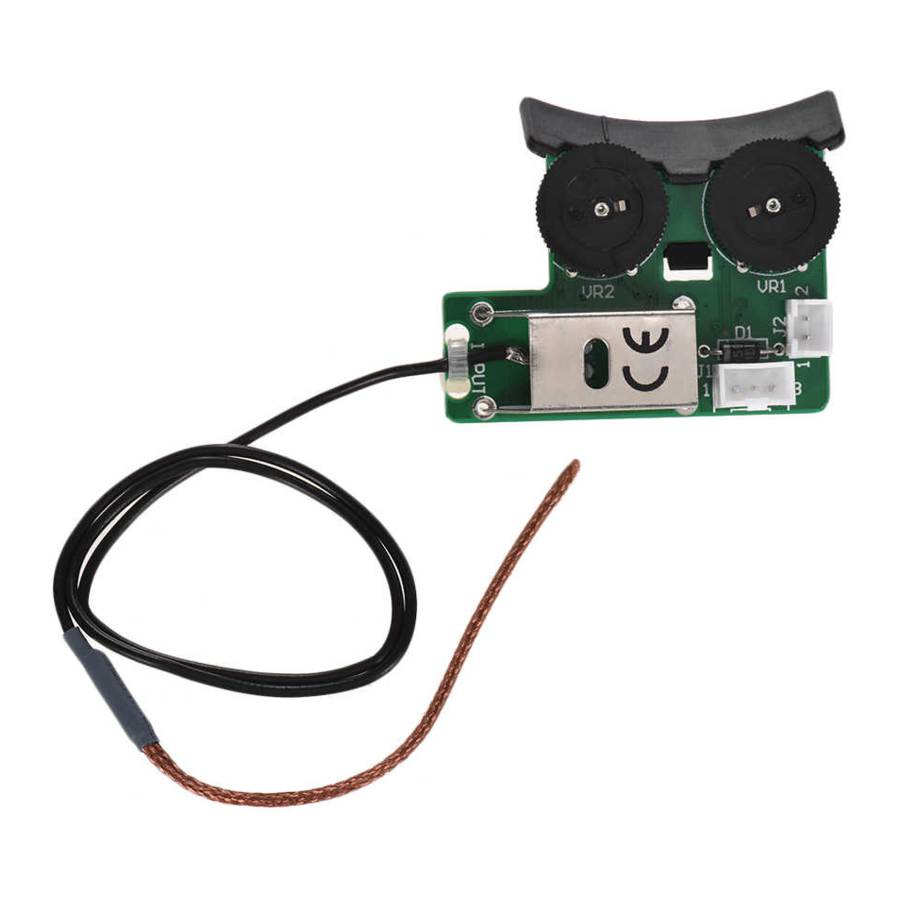

Instalação do Sonicore

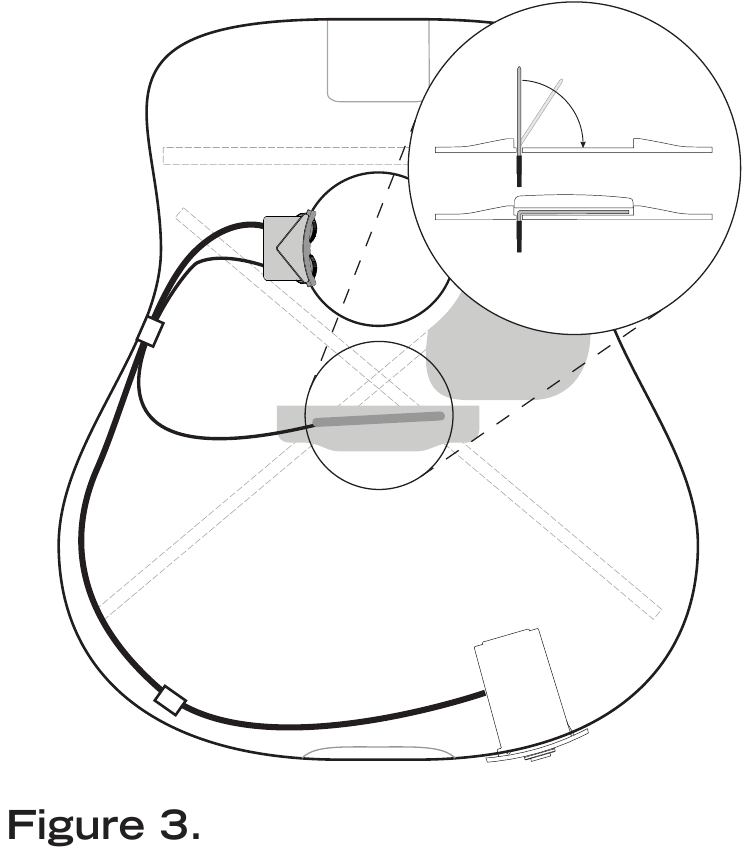

Passe a ponta do captador pelo orifício na ranhura do rastilho por dentro do instrumento (figura 3).

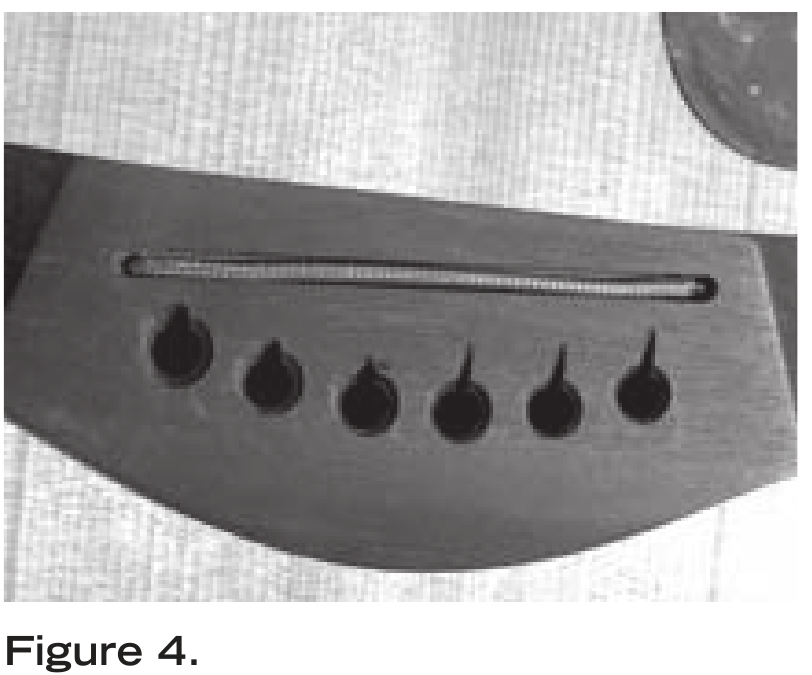

Leve a ponta do captador para a extremidade oposta da ranhura e coloque-a plana (figura 4). Instale o rastilho depois de reduzir sua altura em .070" (1.8mm).

NOTA: Não corte a extremidade do captador; ele se tornará suscetível a zumbidos e pode entrar em curto-circuito.

Instalação do módulo de controle

1. Antes de montar o módulo de controle, conecte os fios do jack de saída/bateria ao módulo de controle.
   • Conecte o jack de saída inserindo o conector de 3 pinos no receptáculo de 3 pinos no pré-amplificador.
   • Conecte a caixa de bateria inserindo o conector vermelho e preto de 2 pinos no receptáculo de 2 pinos no pré-amplificador.

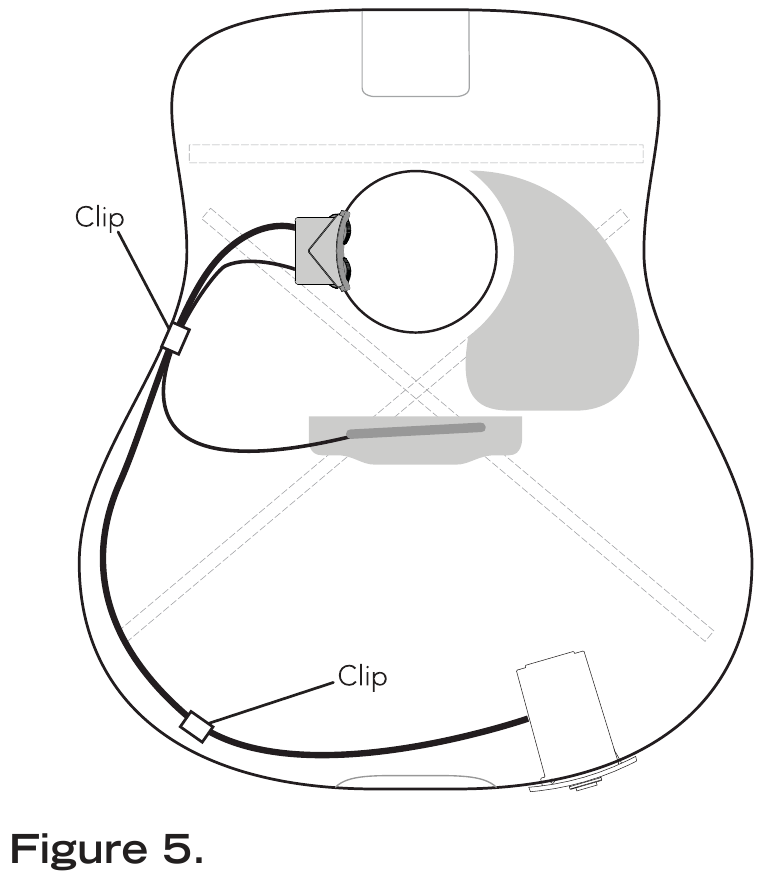

2. Recomendamos fixar os fios dentro do instrumento com clipes adesivos (figura 5).

3. Retire a película protetora na parte inferior do suporte de montagem e prenda o módulo de controle na parte inferior da boca. Aplique pressão uniforme e constante no pré-amplificador para fixar o adesivo. O adesivo ganha máxima fixação após 24 horas.
