Fishman SONITONE - Navodila za namestitev akustičnega kitarskega pickup-a

Najprej preberite!

Namestitev tega izdelka je preprost postopek, vendar to delo priporočamo samo, če ste izkušen serviser.

Reža za sedlo:
Največja razdalja med strunami E do E na sedlu: 2,5" (63,5 mm)

Površina za montažo kontrol
Kontrolni modul za ta sistem je bil zasnovan tako, da se prilega večini kitar brez predelav, vendar ne moremo zagotoviti popolnega prileganja vsem instrumentom. Preden začnete z namestitvijo, predhodno namestite kontrolni modul v zvočno luknjo, vendar ga zaenkrat ne nameščajte trajno. Idealno bi bilo, da kontrole ležijo ravno, ohišje pa poravnano z robom zvočne luknje.

Predhodno

Izvrtajte luknjo ³⁄₃₂" (2,4 mm) v reži za sedlo za žico pickup-a, ne manj kot 0,100" (2,5 mm) od najbližje strune (sliki 1, 2).

Zatesnite montažno površino kontrolnega modula
Da zagotovite močno in zanesljivo vez, morate zdaj obrusiti, očistiti in zatesniti spodnjo stran zvočne luknje, kjer bo nameščen predojačevalnik.

1. Obrusite spodnjo stran zvočne luknje do golega lesa. Pazite, da odstranite ves preostali lak, polir in umazanijo.
2. Uporabite mineralni špirit za čiščenje obrušenega območja. Odstranite vso odvečno olje, smolo in prah z izpostavljenega lesa. Pustite, da se območje posuši, preden nadaljujete z naslednjim korakom.
3. Zatesnite izpostavljen les z ustreznim premazom. Uporabite samo premaz, ki bo povezal lesna vlakna in zagotovil trdo, enotno površino za lepilo. Priporočamo katerega koli od naslednjih:

• Lepilo za kožo
• Univerzalno dvokomponentno epoksi lepilo
• Cianoakrilatno lepilo (višja viskoznost, ne-instantno)
• Mizarsko lepilo

Pustite, da se območje posuši, preden nadaljujete z naslednjim korakom.

Namestitev

Namestitev izhodne vtičnice/škatle za baterijo

1. Ko izberete mesto namestitve, pritrdite šablono za izhodno vtičnico/škatlo za baterijo in izrežite votlino.
2. Izvrtajte pilotno luknjo za luknje za vijake.
3. Napeljite žice za izhod in baterijo skozi votlino.
4. Namestite izhodno vtičnico/škatlo za baterijo s štirimi pritrdilnimi vijaki.

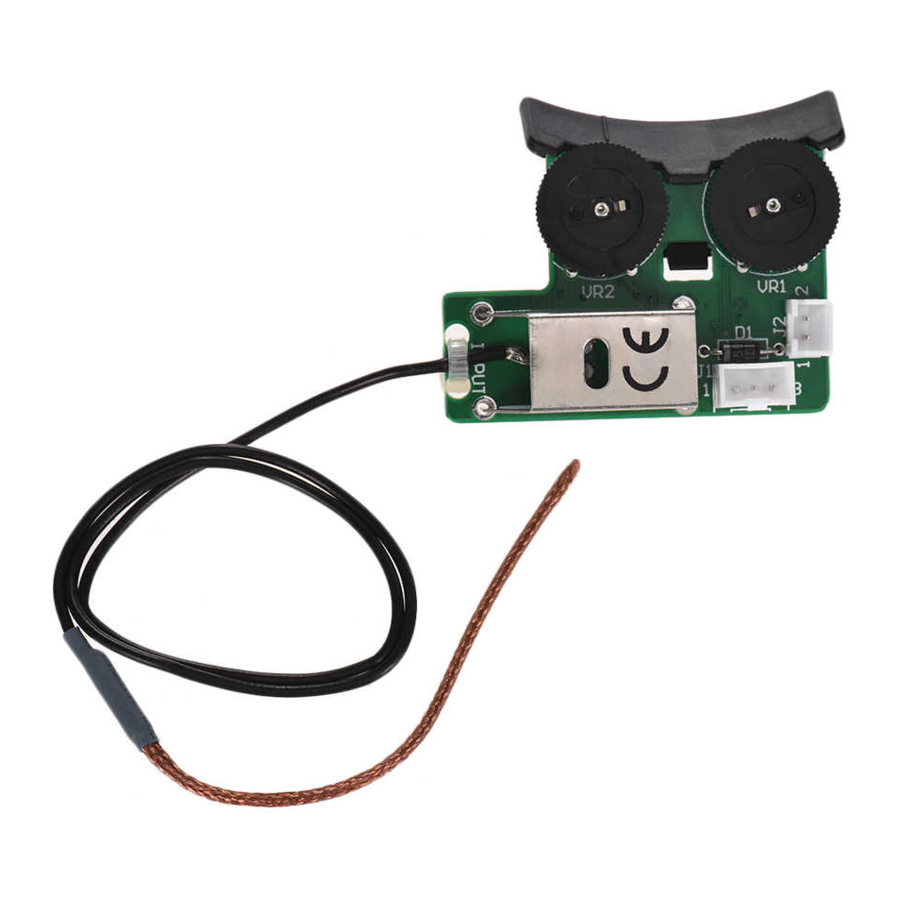

Namestitev Sonicore

Napeljite konico pickup-a skozi luknjo v reži za sedlo znotraj instrumenta (slika 3).

Pripeljite konico pickup-a na nasprotni konec reže in jo položite ravno (slika 4). Namestite sedlo, potem ko zmanjšate njegovo višino za 0,070" (1,8 mm).

OPOMBA: Ne obrezujte konca pickup-a; postal bo dovzeten za brum in se lahko skrajša.

Namestitev kontrolnega modula

1. Pred namestitvijo kontrolnega modula priključite žice izhodne vtičnice/baterije na kontrolni modul.
   • Priključite izhodno vtičnico tako, da vstavite 3-pinski konektor v 3-pinsko vtičnico na predojačevalniku.
   • Priključite škatlo za baterijo tako, da vstavite rdeči in črni 2-pinski konektor v 2-pinsko vtičnico na predojačevalniku.
2. Priporočamo, da žice pritrdite znotraj instrumenta s sponkami z lepilom (slika 5).

3. Odstranite zaščitno folijo na dnu pritrdilnega nosilca in pritrdite kontrolni modul na spodnjo stran zvočne luknje. Uporabite enakomeren, stalen pritisk na predojačevalnik, da nastavite lepilo. Lepilo doseže največjo moč po 24 urah.
