Fishman SONITONE - Návod na inštaláciu snímača pre akustickú gitaru

Prečítajte si ako prvé!

Inštalácia tohto produktu je jednoduchý postup, ale odporúčame túto prácu len v prípade, že ste skúsený opravársky technik.

Drážka pre kobylku:
Maximálna vzdialenosť strún E až E na kobylke: 2.5" (63.5mm)

Montážna plocha ovládania
Ovládací modul pre tento systém bol navrhnutý tak, aby sa zmestil do väčšiny gitár bez úprav, ale nemôžeme zaručiť priame osadenie do všetkých nástrojov. Pred začatím inštalácie predbežne namontujte ovládací modul do zvukového otvoru, ale zatiaľ ho natrvalo neinštalujte. V ideálnom prípade by mali ovládacie prvky ležať naplocho s krytom zarovnaným s okrajom zvukového otvoru.

Predbežné

Vyvŕtajte otvor s priemerom ³⁄₃₂" (2.4mm) v drážke pre kobylku pre vodič snímača, nie menej ako .100" (2.5mm) od najbližšej struny (obrázky 1, 2).

Utesnite montážnu plochu ovládacieho modulu
Aby ste zaistili silné a spoľahlivé spojenie, musíte teraz prebrúsiť, vyčistiť a utesniť spodnú stranu zvukového otvoru, kde bude namontovaný predzosilňovač.

1. Prebrúste spodnú stranu zvukového otvoru až na holé drevo. Dávajte pozor, aby ste odstránili všetok zvyškový lak, leštidlo a nečistoty.
2. Použite minerálny lieh na vyčistenie prebrúsenej oblasti. Odstráňte všetok prebytočný olej, živicu a prach z odkrytého dreva. Pred pokračovaním na ďalší krok nechajte oblasť vyschnúť.
3. Utesnite odkryté drevo vhodným náterom. Používajte iba náter, ktorý spojí drevené vlákna a vytvorí tvrdý, rovnomerný povrch pre lepidlo. Odporúčame niektorý z nasledujúcich:

• Klih
• Univerzálny dvojzložkový epoxid
• Kyanoakrylátové lepidlo (vyššia viskozita, neinstantný typ)
• Stolárske lepidlo

Pred pokračovaním na ďalší krok nechajte oblasť vyschnúť.

Inštalácia

Inštalácia výstupného konektora/boxu na batériu

1. Po výbere miesta montáže pripevnite šablónu výstupného konektora/boxu na batériu a vyrežte dutinu.
2. Vyvŕtajte vodiaci otvor pre otvory na skrutky.
3. Pretiahnite výstupné a batériové vodiče cez dutinu.
4. Nainštalujte výstupný konektor/box na batériu pomocou štyroch montážnych skrutiek.

Inštalácia snímača Sonicore

Pretiahnite hrot snímača cez otvor v drážke pre kobylku z vnútra nástroja (obrázok 3).

Preneste hrot snímača na opačný koniec drážky a položte ho naplocho (obrázok 4). Nainštalujte kobylku po znížení jej výšky o .070" (1.8mm).

POZNÁMKA: Nestrihajte koniec snímača; bude náchylný na brum a môže sa skratovať.

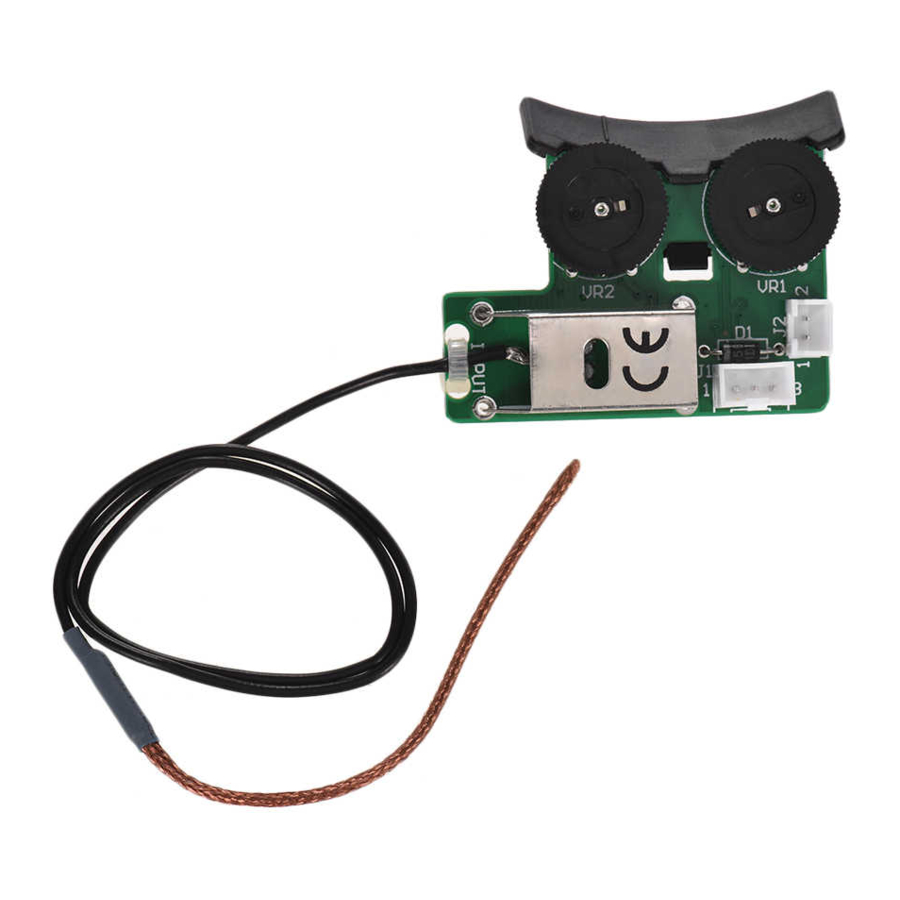

Inštalácia ovládacieho modulu

1. Pred montážou ovládacieho modulu pripojte vodiče výstupného konektora/batérie k ovládaciemu modulu.
   • Pripojte výstupný konektor zasunutím 3-pinového konektora do 3-pinovej zásuvky na predzosilňovači.
   • Pripojte box na batériu zasunutím červeného a čierneho 2-pinového konektora do 2-pinovej zásuvky na predzosilňovači.
2. Odporúčame zaistiť vodiče vo vnútri nástroja pomocou klipov s lepiacou podložkou (obrázok 5).

3. Odlepte uvoľňovaciu fóliu na spodnej strane montážnej konzoly a pripevnite ovládací modul na spodnú stranu zvukového otvoru. Aplikujte rovnomerný, stály tlak na predzosilňovač, aby sa lepidlo usadilo. Lepidlo dosiahne maximálnu priľnavosť po 24 hodinách.
