Fishman SONITONE - Instrukcja instalacji przetwornika do gitary akustycznej

Przeczytaj najpierw!

Instalacja tego produktu jest prostą procedurą, ale zalecamy to zadanie tylko doświadczonym technikom napraw.

Rowek siodełka:
Maksymalny rozstaw strun E do E na siodełku: 2.5" (63.5mm)

Powierzchnia montażowa kontrolera
Moduł sterujący tego systemu został zaprojektowany tak, aby pasował do większości gitar bez modyfikacji, ale nie możemy zagwarantować idealnego dopasowania do wszystkich instrumentów. Przed rozpoczęciem instalacji wstępnie dopasuj moduł sterujący w otworze rezonansowym, ale nie instaluj go na stałe w tym momencie. Idealnie, elementy sterujące powinny leżeć płasko, a obudowa powinna być równa krawędzi otworu rezonansowego.

Wstępne

Wywierć otwór o średnicy ³⁄₃₂" (2.4mm) w rowku siodełka na przewód przetwornika, nie mniej niż .100" (2.5mm) od najbliższej struny (rysunki 1, 2).

Uszczelnij powierzchnię montażową modułu sterującego
Aby zapewnić mocne i niezawodne połączenie, musisz teraz przeszlifować, oczyścić i uszczelnić spód otworu rezonansowego, w którym zostanie zamontowany przedwzmacniacz.

1. Przeszlifuj spód otworu rezonansowego do gołego drewna. Uważaj, aby usunąć wszelkie pozostałości lakieru, politury i brudu.
2. Użyj benzyny lakowej do oczyszczenia przeszlifowanego obszaru. Usuń nadmiar oleju, żywicy i pyłu z odsłoniętego drewna. Pozostaw obszar do wyschnięcia przed przejściem do następnego kroku.
3. Uszczelnij odsłonięte drewno odpowiednią powłoką. Używaj tylko powłoki, która zwiąże włókna drewna i zapewni twardą, jednolitą powierzchnię dla kleju. Polecamy którekolwiek z poniższych:

• Klej kostny
• Uniwersalna dwuskładnikowa żywica epoksydowa
• Klej cyjanoakrylowy (o wyższej lepkości, nietyp natychmiastowy)
• Klej stolarski

Pozostaw obszar do wyschnięcia przed przejściem do następnego kroku.

Instalacja

Instalacja gniazda wyjściowego/komory baterii

1. Po wybraniu miejsca montażu przymocuj szablon gniazda wyjściowego/komory baterii i wytnij wnękę.
2. Wywierć otwór prowadzący dla otworów na śruby.
3. Przeprowadź przewody wyjściowe i baterii przez wnękę.
4. Zainstaluj gniazdo wyjściowe/komorę baterii za pomocą czterech śrub mocujących.

Instalacja Sonicore

Przeciągnij końcówkę przetwornika przez otwór w rowku siodełka od wewnątrz instrumentu (rysunek 3).

Przenieś końcówkę przetwornika na przeciwległy koniec rowka i połóż ją płasko (rysunek 4). Zainstaluj siodełko po zmniejszeniu jego wysokości o .070" (1.8mm).

UWAGA: Nie przycinaj końcówki przetwornika; stanie się podatna na przydźwięk i może dojść do zwarcia.

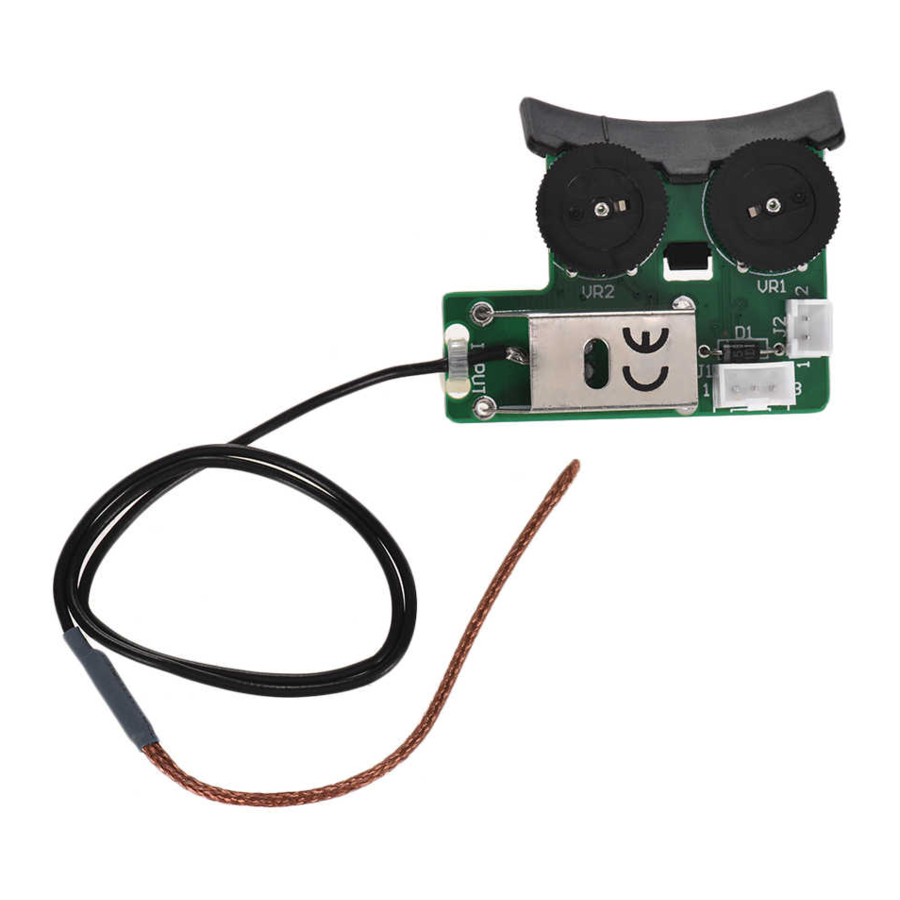

Instalacja modułu sterującego

1. Przed zamontowaniem modułu sterującego podłącz przewody gniazda wyjściowego/baterii do modułu sterującego.
   • Podłącz gniazdo wyjściowe, wkładając 3-pinowe złącze do 3-pinowego gniazda na przedwzmacniaczu.
   • Podłącz komorę baterii, wkładając czerwone i czarne 2-pinowe złącze do 2-pinowego gniazda na przedwzmacniaczu.
2. Zalecamy zabezpieczenie przewodów wewnątrz instrumentu za pomocą klipsów z podkładem samoprzylepnym (rysunek 5).

3. Odklej folię ochronną na spodzie wspornika montażowego i przymocuj moduł sterujący do spodu otworu rezonansowego. Zastosuj równomierny, stały nacisk na przedwzmacniacz, aby ustawić klej. Klej uzyskuje maksymalną przyczepność po 24 godzinach.
