Fishman SONITONE - Vodič za instalaciju pickup-a za akustičnu gitaru

Pročitaj me prvo!

Instalacija ovog proizvoda je jednostavan postupak, ali preporučujemo ovaj posao samo ako ste iskusni serviser.

Utor za sedlo:
Maksimalni razmak žica E do E na sedlu: 2.5" (63.5mm)

Površina za montažu kontrola
Kontrolni modul za ovaj sustav dizajniran je da stane u većinu gitara bez modifikacija, ali ne možemo jamčiti da će se uklopiti u sve instrumente. Prije nego započnete instalaciju, prethodno postavite kontrolni modul u otvor za zvuk, ali ga nemojte trajno instalirati u ovom trenutku. U idealnom slučaju, kontrole bi trebale ležati ravno s kućištem u ravnini s rubom otvora za zvuk.

Priprema

Izbušite rupu od ³⁄₃₂" (2.4mm) u utoru za sedlo za žicu pickup-a, ne manje od .100" (2.5mm) od najbliže žice (slike 1, 2).

Zapečatite površinu za montažu kontrolnog modula
Kako biste osigurali snažnu i pouzdanu vezu, sada morate brusiti, očistiti i zapečatiti donju stranu otvora za zvuk gdje će se montirati pretpojačalo.

1. Brusite donju stranu otvora za zvuk do golog drveta. Pazite da uklonite sav preostali lak, polituru i prljavštinu.
2. Koristite mineralni alkohol za čišćenje brušenog područja. Uklonite višak ulja, smole i prašine s izloženog drveta. Pustite da se područje osuši prije nego što prijeđete na sljedeći korak.
3. Zapečatite izloženo drvo odgovarajućim premazom. Koristite samo premaz koji će vezati drvena vlakna i predstavljati tvrdu, ujednačenu površinu za ljepilo. Preporučujemo bilo koji od sljedećih:

• Ljepilo za kožu
• Univerzalno dvokomponentno epoksidno ljepilo
• Cijanoakrilatno ljepilo (veće viskoznosti, ne trenutno)
• Stolarsko ljepilo

Pustite da se područje osuši prije nego što prijeđete na sljedeći korak.

Instalacija

Instalacija izlazne utičnice/kutije za bateriju

1. Nakon što odaberete mjesto montaže, pričvrstite predložak izlazne utičnice/kutije za bateriju i izrežite šupljinu.
2. Izbušite pilot rupu za rupe za vijke.
3. Provucite žice za izlaz i bateriju kroz šupljinu.
4. Instalirajte izlaznu utičnicu/kutiju za bateriju pomoću četiri vijka za montažu.

Sonicore instalacija

Provucite vrh pickup-a kroz rupu u utoru za sedlo s unutarnje strane instrumenta (slika 3).

Dovedite vrh pickup-a do suprotnog kraja utora i položite ga ravno (slika 4). Instalirajte sedlo nakon što smanjite njegovu visinu za .070" (1.8mm).

NAPOMENA: Nemojte podrezivati kraj pickup-a; postat će osjetljiv na brujanje i može doći do kratkog spoja.

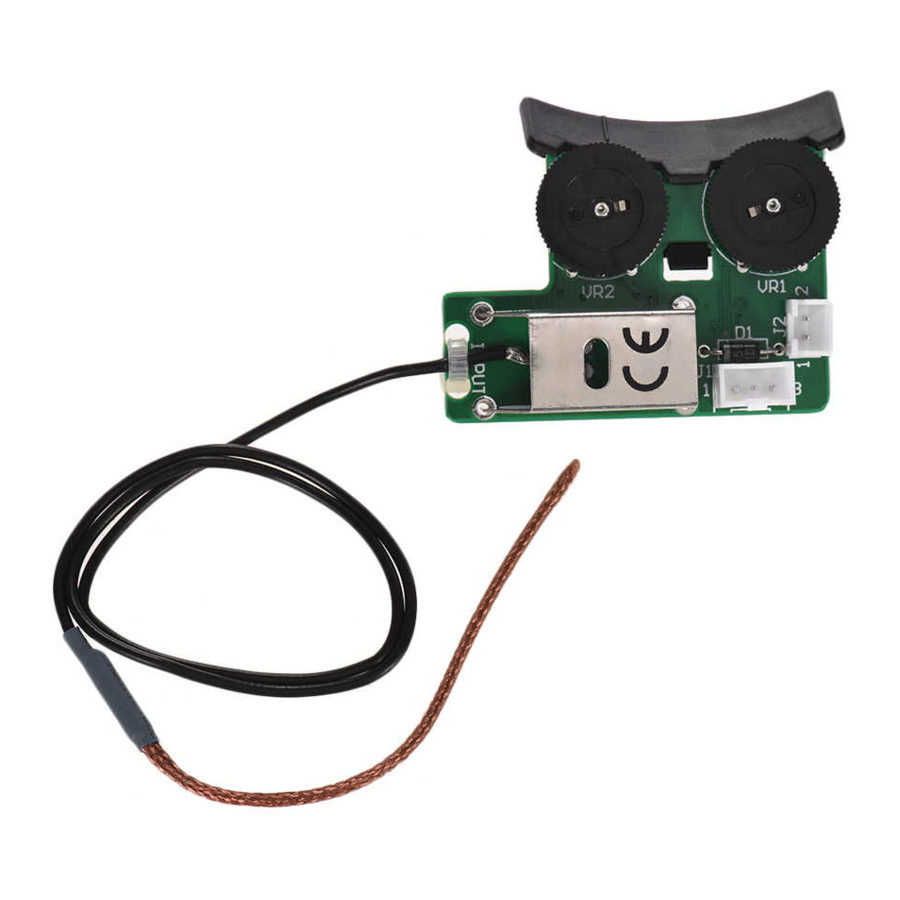

Instalacija kontrolnog modula

1. Prije montiranja kontrolnog modula, spojite žice izlazne utičnice/baterije na kontrolni modul.
   • Spojite izlaznu utičnicu umetanjem 3-pinskog konektora u 3-pinsku utičnicu na pretpojačalu.
   • Spojite kutiju za bateriju umetanjem crvenog i crnog 2-pinskog konektora u 2-pinsku utičnicu na pretpojačalu.
2. Preporučujemo osiguravanje žica unutar instrumenta pomoću ljepljivih kopči (slika 5).

3. Odlijepite zaštitnu foliju s dna montažnog nosača i pričvrstite kontrolni modul na donju stranu otvora za zvuk. Primijenite ravnomjeran, stalan pritisak na pretpojačalo kako biste postavili ljepilo. Ljepilo postiže maksimalno držanje nakon 24 sata.
