Fishman SONITONE - Akustik Gitara Pikapini O'rnatish Qo'llanmasi

Avval o'qing!

Ushbu mahsulotni o'rnatish oddiy jarayon, ammo biz bu ishni faqat tajribali ta'mirlash texnikiga tavsiya qilamiz.

Egar uyasi:
Egarda E dan E gacha bo'lgan torlar orasidagi maksimal masofa: 2.5" (63.5mm)

Boshqaruv o'rnatish yuzasi
Ushbu tizimning boshqaruv moduli ko'pgina gitara ichiga o'zgartirishsiz sig'adigan qilib ishlab chiqilgan, ammo biz barcha asboblar bilan mos kelishiga kafolat bera olmaymiz. O'rnatishni boshlashdan oldin, boshqaruv modulini ovoz teshigiga oldindan o'rnating, lekin hozircha doimiy o'rnatmang. Ideal holda, boshqaruv elementlari korpus ovoz teshigining chetiga tekis bo'lishi kerak.

Dastlabki

Pikap simi uchun egar uyasida ³⁄₃₂" (2.4mm) teshik oching, eng yaqin tordan kamida .100" (2.5mm) uzoqlikda (1, 2-rasmlar).

Boshqaruv modulini o'rnatish yuzasini muhrlang
Kuchli va ishonchli bog'lanishni ta'minlash uchun siz endi ovoz teshigining pastki qismini, preamper o'rnatiladigan joyni zımparalashingiz, tozalashingiz va muhrlashingiz kerak.

1. Ovoz teshigining pastki qismini yalang'och yog'ochga qadar zımparalang. Barcha qoldiq lak, jilo va kirni olib tashlashga e'tibor bering.
2. Zımparalangan joyni tozalash uchun mineral erituvchidan foydalaning. Ta'sirlangan yog'ochdan ortiqcha moy, smola va changni olib tashlang. Keyingi bosqichga o'tishdan oldin maydonning qurishiga ruxsat bering.
3. Ta'sirlangan yog'ochni tegishli qoplama bilan muhrlang. Faqat yog'och tolalarini bog'laydigan va yopishtiruvchi uchun qattiq, bir xil sirtni taqdim etadigan qoplamadan foydalaning. Biz quyidagilardan birini tavsiya qilamiz:

• Yashirin yelim
• Barcha maqsadli ikki qismli epoksi
• Siyanoakrilat yelimi (yuqori viskoziteli, tezkor bo'lmagan tur)
• Duradgorlik yelimi

Keyingi bosqichga o'tishdan oldin maydonning qurishiga ruxsat bering.

O'rnatish

Chiqish uyasi/batareya qutisini o'rnatish

1. O'rnatish joyini tanlaganingizdan so'ng, chiqish uyasi/batareya qutisi shablonini mahkamlang va bo'shliqni kesib oling.
2. Vida teshiklari uchun yo'naltiruvchi teshik oching.
3. Chiqish va batareya simlarini bo'shliqdan o'tkazing.
4. To'rtta o'rnatish vintidan foydalanib, chiqish uyasi/batareya qutisini o'rnating.

Sonicore o'rnatish

Pikapning uchini asbobning ichidan egar uyasidagi teshikdan o'tkazing (3-rasm).

Pikapning uchini uyasining qarama-qarshi tomoniga olib keling va uni tekis qilib qo'ying (4-rasm). Balandligini .070" (1.8mm) ga kamaytirgandan so'ng egarni o'rnating.

DIQQAT: Pikapning uchini kesmang; u shovqinga moyil bo'lib qoladi va qisqa tutashuvga olib kelishi mumkin.

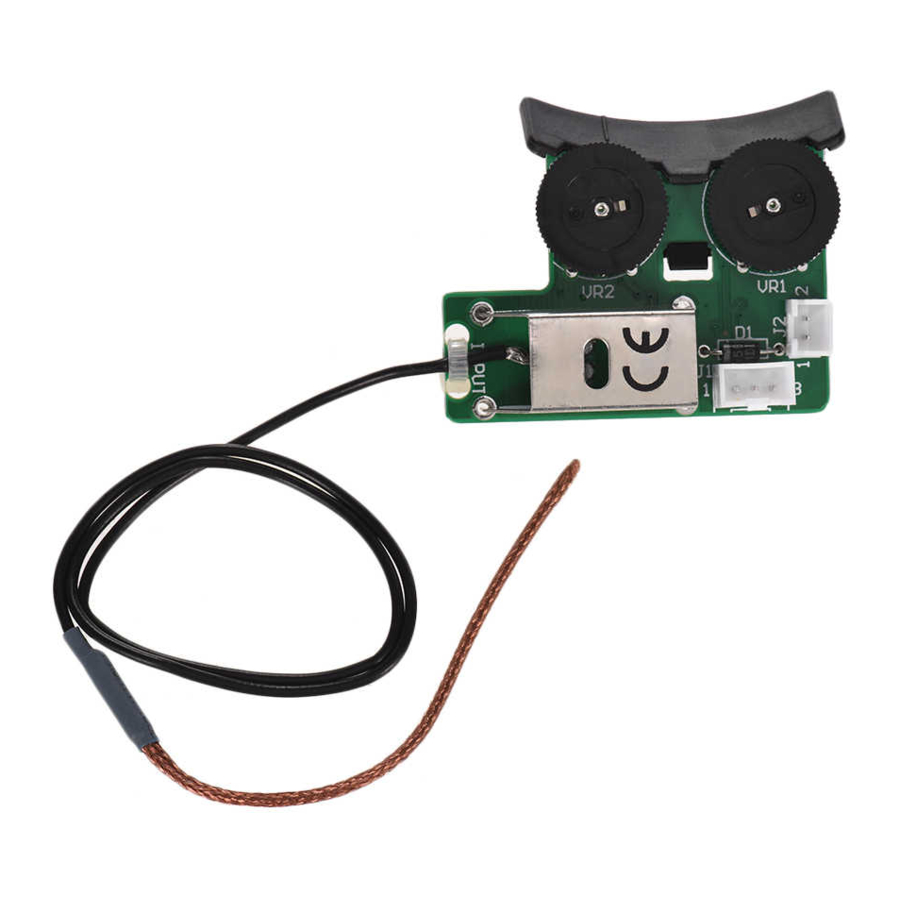

Boshqaruv modulini o'rnatish

1. Boshqaruv modulini o'rnatishdan oldin, chiqish uyasi/batareya simlarini boshqaruv moduliga ulang.
   • 3 pinli ulagichni preampdagi 3 pinli rozetkaga kiritish orqali chiqish uyasini ulang.
   • Qizil va qora 2 pinli ulagichni preampdagi 2 pinli rozetkaga kiritish orqali batareya qutisini ulang.
2. Biz simlarni asbob ichida yopishtiruvchi kliplar bilan mahkamlashni tavsiya qilamiz (5-rasm).

3. O'rnatish braketining pastki qismidagi ajratish plyonkasini orqaga torting va boshqaruv modulini ovoz teshigining pastki qismiga mahkamlang. Yopishtiruvchini o'rnatish uchun preamperga tekis, barqaror bosim o'tkazing. Yopishtiruvchi 24 soatdan keyin maksimal ushlab turishga erishadi.
