Fishman SONITONE - Ghid de instalare a dozei pentru chitară acustică

Citește-mă mai întâi!

Instalarea acestui produs este o procedură simplă, dar recomandăm această lucrare doar dacă sunteți un tehnician de reparații cu experiență.

Slotul șeii:
Distanța maximă de la coarda E la coarda E la șa: 2.5" (63.5mm)

Suprafața de montare a controlului
Modulul de control pentru acest sistem a fost proiectat pentru a se potrivi în majoritatea chitarelor fără modificări, dar nu putem garanta o potrivire directă cu toate instrumentele. Înainte de a începe instalarea, pre-montați modulul de control în orificiul de rezonanță, dar nu instalați permanent în acest moment. În mod ideal, comenzile ar trebui să stea plat, cu carcasa la același nivel cu marginea orificiului de rezonanță.

Preliminar

Găuriți o gaură de ³⁄₃₂" (2.4mm) în slotul șeii pentru firul dozei, nu mai puțin de .100" (2.5mm) de cea mai apropiată coardă (figurile 1, 2).

Sigilați suprafața de montare a modulului de control
Pentru a asigura o legătură puternică și fiabilă, trebuie să șlefuiți, să curățați și să sigilați partea inferioară a orificiului de rezonanță unde va fi montat preamplificatorul.

1. Șlefuiți partea inferioară a orificiului de rezonanță până la lemnul gol. Aveți grijă să îndepărtați toate resturile de lac, lustruire și murdărie.
2. Utilizați alcool mineral pentru a curăța zona șlefuită. Îndepărtați orice exces de ulei, rășină și praf de pe lemnul expus. Lăsați zona să se usuce înainte de a trece la pasul următor.
3. Sigilați lemnul expus cu un strat adecvat. Utilizați numai un strat care va lega fibrele de lemn și va prezenta o suprafață dură și uniformă pentru adeziv. Vă recomandăm oricare dintre următoarele:

• Clei de ascuns
• Epoxidic universal bicomponent
• Adeziv cianoacrilat (vâscozitate mai mare, tip non-instant)
• Clei de tâmplar

Lăsați zona să se usuce înainte de a trece la pasul următor.

Instalare

Instalarea mufei de ieșire/cutiei bateriei

1. Odată ce selectați locația de montare, fixați șablonul mufei de ieșire/cutiei bateriei și decupați cavitatea.
2. Găuriți o gaură pilot pentru găurile șuruburilor.
3. Treceți firele de ieșire și ale bateriei prin cavitate.
4. Instalați mufa de ieșire/cutia bateriei folosind cele patru șuruburi de montare.

Instalarea Sonicore

Filetați vârful dozei prin orificiul din slotul șeii din interiorul instrumentului (figura 3).

Aduceți vârful dozei la capătul opus al slotului și așezați-l plat (figura 4). Instalați șaua după ce i-ați redus înălțimea cu .070" (1.8mm).

NOTĂ: Nu tăiați capătul dozei; va deveni susceptibil la zgomot și se poate scurtcircuita.

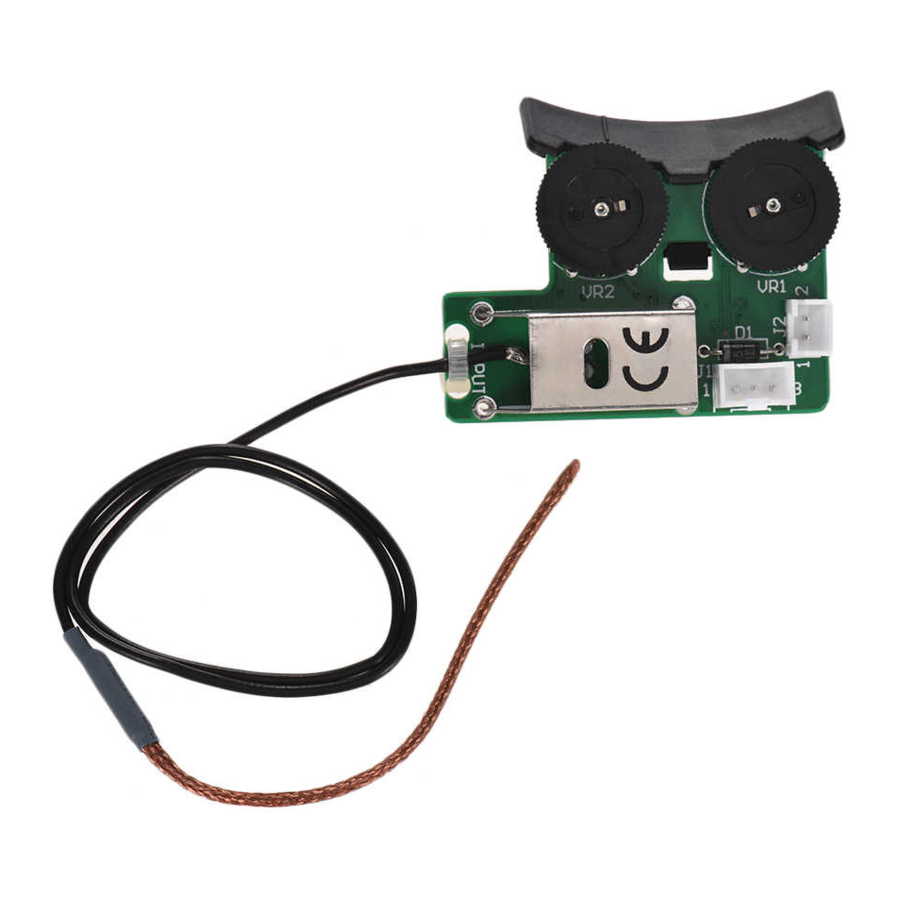

Instalarea modulului de control

1. Înainte de a monta modulul de control, conectați firele mufei de ieșire/bateriei la modulul de control.
   • Conectați mufa de ieșire introducând conectorul cu 3 pini în recipientul cu 3 pini de pe preamplificator.
   • Conectați cutia bateriei introducând conectorul roșu și negru cu 2 pini în recipientul cu 2 pini de pe preamplificator.
2. Vă recomandăm să fixați firele în interiorul instrumentului cu cleme cu suport adeziv (figura 5).

3. Dezlipiți folia de eliberare de pe partea inferioară a suportului de montare și fixați modulul de control pe partea inferioară a orificiului de rezonanță. Aplicați o presiune uniformă și constantă pe preamplificator pentru a fixa adezivul. Adezivul obține o fixare maximă după 24 de ore.
