Fishman SONITONE - Guía de instalación de la pastilla para guitarra acústica

¡Léeme primero!

La instalación de este producto es un procedimiento sencillo, pero recomendamos este trabajo solo si eres un técnico de reparación con experiencia.

Ranura de la cejuela:
Espaciado máximo de cuerda E a E en la cejuela: 2.5" (63.5mm)

Superficie de montaje del control
El módulo de control para este sistema fue diseñado para encajar en la mayoría de las guitarras sin modificaciones, pero no podemos garantizar un ajuste perfecto en todos los instrumentos. Antes de comenzar la instalación, pre-ajuste el módulo de control en la boca, pero no lo instale permanentemente en este momento. Idealmente, los controles deben quedar planos con la carcasa al ras del borde de la boca.

Preliminar

Taladre un agujero de ³⁄₃₂" (2.4mm) en la ranura de la cejuela para el cable de la pastilla, no menos de .100" (2.5mm) de la cuerda más cercana (figuras 1, 2).

Selle la superficie de montaje del módulo de control
Para asegurar una unión fuerte y confiable, ahora debe lijar, limpiar y sellar la parte inferior de la boca donde se montará el preamplificador.

1. Lije la parte inferior de la boca hasta la madera desnuda. Tenga cuidado de eliminar todo el barniz, pulimento y suciedad residual.
2. Use alcoholes minerales para limpiar el área lijada. Elimine cualquier exceso de aceite, resina y polvo de la madera expuesta. Deje que el área se seque antes de continuar con el siguiente paso.
3. Selle la madera expuesta con una capa apropiada. Use solo una capa que una las fibras de la madera y presente una superficie dura y uniforme para el adhesivo. Recomendamos cualquiera de los siguientes:

• Cola de piel
• Epoxi de dos partes de uso general
• Pegamento de cianoacrilato (mayor viscosidad, tipo no instantáneo)
• Cola de carpintero

Deje que el área se seque antes de continuar con el siguiente paso.

Instalación

Instalación del jack de salida/caja de la batería

1. Una vez que seleccione la ubicación de montaje, fije la plantilla del jack de salida/caja de la batería y corte la cavidad.
2. Taladre un agujero piloto para los agujeros de los tornillos.
3. Pase los cables de salida y de la batería a través de la cavidad.
4. Instale el jack de salida/caja de la batería usando los cuatro tornillos de montaje.

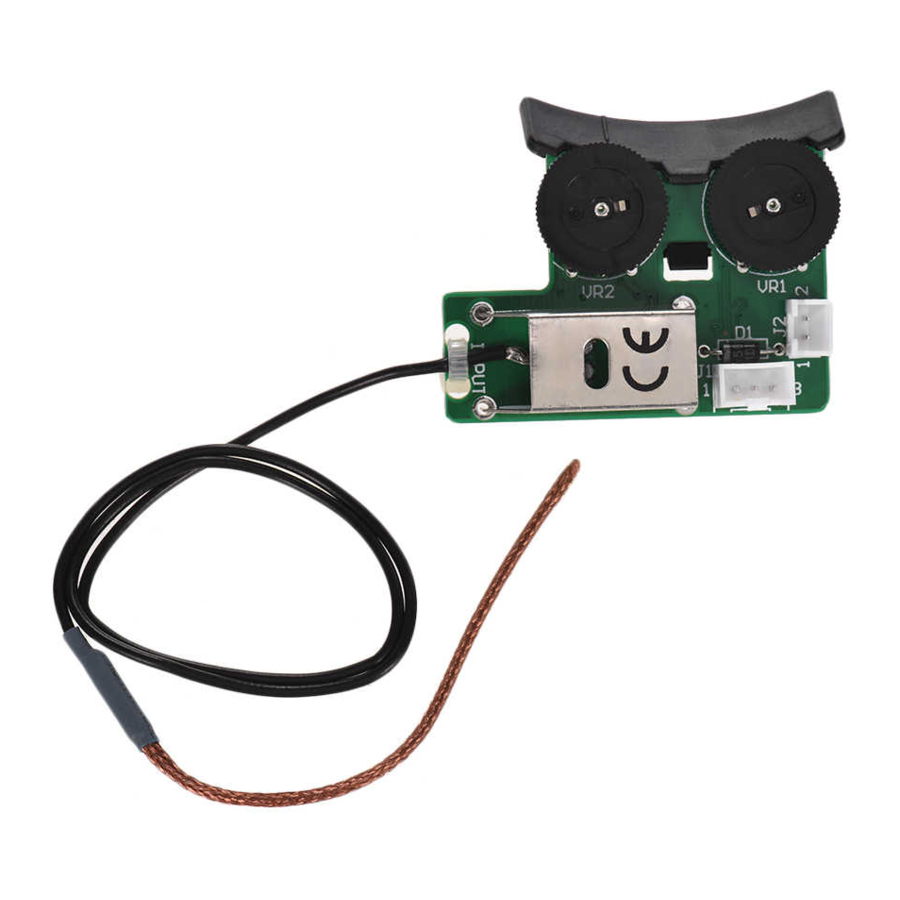

Instalación de Sonicore

Pase la punta de la pastilla a través del agujero en la ranura de la cejuela desde el interior del instrumento (figura 3).

Lleve la punta de la pastilla al extremo opuesto de la ranura y colóquela plana (figura 4). Instale la cejuela después de reducir su altura en .070" (1.8mm).

NOTA: No recorte el extremo de la pastilla; se volverá susceptible al zumbido y puede que se produzca un cortocircuito.

Instalación del módulo de control

1. Antes de montar el módulo de control, conecte los cables del jack de salida/batería al módulo de control.
   • Conecte el jack de salida insertando el conector de 3 pines en el receptáculo de 3 pines del preamplificador.
   • Conecte la caja de la batería insertando el conector rojo y negro de 2 pines en el receptáculo de 2 pines del preamplificador.
2. Recomendamos asegurar los cables dentro del instrumento con clips con respaldo adhesivo (figura 5).

3. Retire la película protectora en la parte inferior del soporte de montaje y fije el módulo de control a la parte inferior de la boca. Aplique una presión uniforme y constante al preamplificador para fijar el adhesivo. El adhesivo alcanza la máxima sujeción después de 24 horas.
