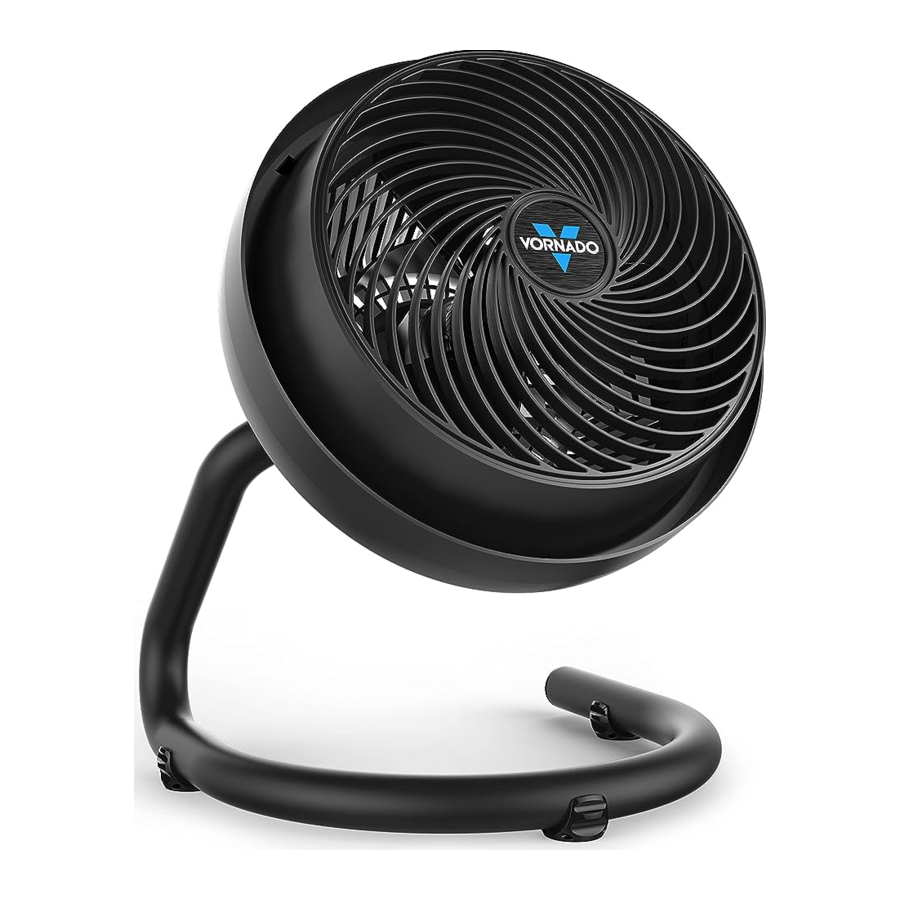

Vornado 723, 733, 783 - Návod na použitie veľkého vzduchového cirkulátora

Obsah

1 DÔLEŽITÉ BEZPEČNOSTNÉ POKYNY
2 VLASTNOSTI
- 2.1 OVLÁDACIE PRVKY
3 ZAČÍNAME
4 ČISTENIE
- 4.1 ODSTRÁNENIE MRIEŽKY
- 4.2 ODSTRÁNENIE LOPATKY
5 RIEŠENIE PROBLÉMOV
6 Referencie
7 Stiahnuť návod
8 V iných jazykoch

DÔLEŽITÉ BEZPEČNOSTNÉ POKYNY

PREČÍTAJTE SI A USCHOVAJTE TIETO POKYNY

Táto príručka pre majiteľa a všetky ďalšie vložky sa považujú za súčasť produktu. Obsahujú dôležité informácie o bezpečnosti, používaní a likvidácii. Pred použitím produktu sa oboznámte so všetkými prevádzkovými a bezpečnostnými pokynmi. Uschovajte všetky dokumenty pre budúce použitie a odovzdajte tieto dokumenty spolu s produktom každému budúcemu majiteľovi. Pozrite si www.vornado.com/circulators-manuals, kde si môžete prezrieť, stiahnuť a vytlačiť najaktuálnejšiu verziu týchto pokynov.

ZAMÝŠĽANÉ POUŽITIE: Tento produkt je určený len na cirkuláciu vzduchu vo vnútorných obytných priestoroch v Spojených štátoch. Tento produkt je určený len na použitie na podlahe. Tento produkt nie je určený na komerčné alebo priemyselné použitie. Výrobca nepreberá žiadnu zodpovednosť za škody alebo zranenia spôsobené neoprávneným použitím alebo úpravou produktu. Nedodržanie týchto pokynov spôsobí stratu záruky na produkt.

Riziko pre deti a osoby so zníženými schopnosťami

Počas inštalácie, prevádzky, čistenia a údržby tohto produktu je potrebný dohľad deťmi vo veku 12 rokov a mladšími a osobami so zníženými fyzickými, zmyslovými alebo mentálnymi schopnosťami. Deti by mali byť pod dozorom, aby sa zabezpečilo, že sa nebudú hrať so spotrebičom, jeho časťami a obalovým materiálom.

UPOZORNENIE PRI INŠTALÁCII – Aby sa znížilo riziko požiaru, úrazu elektrickým prúdom a zranenia osôb, dodržujte nasledujúce:

Umiestnite tento produkt mimo dosahu záclon, závesov, obrusov a iných textílií, pretože by mohli byť vtiahnuté do produktu, poškodiť motor a/alebo spôsobiť požiar.
Žiadna časť tohto produktu (spotrebič, napájací kábel, zástrčka, obal atď.) by nemala byť umiestnená v blízkosti pecí, krbov, sporákov alebo iných zdrojov tepla s vysokou teplotou. Nepoužívajte tento produkt v okne, na nerovnom alebo nestabilnom povrchu alebo v blízkosti vody.
Spotrebič, napájací zdroj, napájací kábel a zástrčka nesmú prísť do kontaktu s vodou. Nepoužívajte tento produkt na mokrých povrchoch. Nepoužívajte tento produkt vo vani alebo sprche ani neumiestňujte produkt tam, kde by mohol spadnúť do vane, práčovne, bazéna alebo inej nádoby s vodou. Nepoužívajte tento produkt vonku ani ho nevystavujte poveternostným vplyvom alebo živlom.
Neveďte kábel pod kobercom. Nezakrývajte kábel koberčekmi, behúňmi alebo podobnými krytinami. Neveďte kábel pod nábytkom alebo spotrebičmi. Umiestnite kábel mimo dopravnej oblasti a tam, kde sa oň nebude zakopávať. Kábel by nemal visieť cez okraje pultov alebo byť umiestnený tam, kde by sa mohol zalomiť alebo zatvoriť vo dverách. Umiestnite spotrebič v blízkosti ľahko dostupnej zásuvky, aby sa dal produkt v prípade núdze rýchlo odpojiť.

UPOZORNENIE NA BEZPEČNÉ POUŽÍVANIE – Aby sa znížilo riziko požiaru, úrazu elektrickým prúdom a zranenia osôb, dodržujte nasledujúce:

Aby sa znížila pravdepodobnosť preťaženia obvodu, požiaru a úrazu elektrickým prúdom, nepoužívajte ho so zariadením na reguláciu rýchlosti v pevnom stave, ako je napríklad stmievač.
Nepoužívajte ventilátor s poškodeným káblom alebo zástrčkou. Zlikvidujte ventilátor alebo ho vráťte do autorizovaného servisného strediska na kontrolu a/alebo opravu.
Nepoužívajte jednotku, ak spadla alebo bola poškodená. Nepoužívajte tento produkt, ak má poškodený napájací kábel alebo zástrčku. Aby ste predišli riziku úrazu elektrickým prúdom, nepokúšajte sa opravovať alebo vymieňať diely. Používať sa smú iba originálne náhradné diely. Ak je napájací kábel poškodený, musí ho vymeniť výrobca, jeho servisný zástupca alebo podobne kvalifikované osoby, aby sa predišlo nebezpečenstvu. Kontaktujte zákaznícky servis Vornado na čísle 1-800-234-0604 (telefón) alebo consumerservice@vornado.com (e-mail) pre ďalšie pokyny týkajúce sa výmeny a opravy.
Pred zapojením napájacieho kábla do elektrickej zásuvky sa uistite, že všetky elektrické informácie na štítku s údajmi, vrátane napätia, sú kompatibilné s napájaním vašej zásuvky.
Nesadajte si ani nestojte na produkte.
Nikdy nepoužívajte kábel ako rukoväť ani inak neťahajte, nenamáhajte alebo nenaťahujte napájací kábel.
Keď je produkt zapojený, nevkladajte ani nedovoľte, aby do akéhokoľvek vstupného alebo výstupného otvoru vnikli cudzie predmety, pretože to môže spôsobiť riziko úrazu elektrickým prúdom alebo požiaru alebo poškodiť produkt.
Uvoľnené spojenie medzi nástennou zásuvkou (zásuvkou) a zástrčkou môže spôsobiť prehriatie a deformáciu zástrčky. Prerušte používanie produktu v tejto zásuvke. Kontaktujte kvalifikovaného elektrikára, aby vymenil uvoľnené alebo opotrebované zásuvky.
Tento spotrebič má polarizovanú zástrčku (jedna čepeľ je širšia ako druhá). Aby sa znížilo riziko úrazu elektrickým prúdom, táto zástrčka je určená na zapojenie do polarizovanej zásuvky iba jedným spôsobom. Ak zástrčka nezapadá úplne do zásuvky, otočte zástrčku. Ak stále nezapadá, kontaktujte kvalifikovaného elektrikára. Nepokúšajte sa obísť túto bezpečnostnú funkciu.
Pred premiestňovaním, premiestňovaním, servisom, čistením a keď sa nepoužíva, použite ovládacie prvky produktu na vypnutie napájania a potom ho odpojte. Ak chcete odpojiť od zásuvky, uchopte a ťahajte iba zástrčku. Tiež vypnite a odpojte napájanie, ak sa produkt nechá dlhší čas bez dozoru alebo počas búrok.

UPOZORNENIE NA SERVIS – Aby sa znížilo riziko požiaru, úrazu elektrickým prúdom a zranenia osôb, dodržujte nasledujúce:

Čistite svoj produkt pravidelne, iba podľa pokynov v tejto príručke. Pred čistením vypnite napájanie produktu a odpojte ho. Na čistenie nepoužívajte benzín, riedidlá, rozpúšťadlá, amoniak ani iné chemikálie. Pozrite si poskytnuté pokyny na ČISTENIE.
Neotvárajte kryt spotrebiča, keď je produkt zapojený. Aby ste predišli riziku úrazu elektrickým prúdom, všetky servisné zásahy a/alebo opravy musí vykonať autorizované servisné stredisko Vornado.
Tento produkt používa ochranu proti preťaženiu (poistka). Prepálená poistka indikuje preťaženie alebo skrat. Ak sa poistka prepáli, odpojte produkt zo zásuvky. Vymeňte poistku podľa pokynov na servis používateľom (dodržujte označenie produktu pre správnu hodnotu poistky) a skontrolujte produkt. Ak sa náhradná poistka prepáli, môže byť prítomný skrat a produkt by sa mal zlikvidovať alebo vrátiť do autorizovaného servisného strediska na kontrolu a/alebo opravu.

Pokyny na servis používateľom

Pomocou ovládacích prvkov produktu vypnite spotrebič.
Uchopte zástrčku (nie kábel) a odpojte ju zo zásuvky.
Riziko požiaru. Poistku vymeňte iba za poistku s hodnotou 2,5 A, 125 V, ktorá je schválená zákazníckym servisom Vornado. Pre autorizovanú náhradnú poistku kontaktujte zákaznícky servis Vornado.
Po prijatí náhrady použite malý plochý skrutkovač na posunutie krytu poistky (umiestneného na zástrčke) (pozri nasledujúcu stranu, obr. A).
Vyberte poistku pomocou skrutkovača, aby ste jemne nadvihli každý koniec poistky (pozri nasledujúcu stranu, obr. B).
Nainštalujte náhradnú poistku pomocou skrutkovača, aby ste jemne zatlačili každý kovový koniec poistky do zásuvky jeden po druhom. Netlačte na stred poistky – je krehká a môže sa zlomiť.
Zatvorte kryt poistky pomocou skrutkovača. Keď je kryt zatvorený, mal by úplne zapadnúť do zástrčky. Žiadna časť krytu by nemala vyčnievať (pozri nasledujúcu stranu, obr. C).
Zapojte spotrebič do zásuvky a zapnite napájanie.
Ak sa náhradná poistka prepáli, môže byť prítomný skrat a produkt by sa mal zlikvidovať alebo vrátiť do autorizovaného servisného strediska na kontrolu a/alebo opravu.

Riziko požiaru. Nevymieňajte zástrčku. Obsahuje bezpečnostné zariadenie (poistka, AFCI, LCDI), ktoré by sa nemalo odstraňovať. Ak je zástrčka poškodená, zlikvidujte produkt.

USCHOVAJTE SI TIETO POKYNY

VLASTNOSTI

SMEROVATEĽNÝ PRÚD VZDUCHU
Nasmerujte prúd vzduchu tam, kam chcete.

DIZAJN VHODNÝ PRE PRSTY
Odoláva zvedavým prstom.

ODNÍMATEĽNÁ MRIEŽKA
Pre jednoduché čistenie.

VSTUPY VZDUCHU
Charakteristické vstupy a výkonný motor na presun väčšieho množstva vzduchu.

VIACERÉ RÝCHLOSTI
Nastavenie rýchlosti pre každú úroveň pohodlia.

SILIKÓNOVÉ NÔŽKY
Nôžky, ktoré nezanechávajú stopy, pridané pre stabilitu.

OVLÁDACIE PRVKY

723, 783 OVLÁDACÍ GOMBÍK

733 OVLÁDACÍ GOMBÍK

TIP: Šetrite energiu maximalizáciou výkonu vykurovacích a chladiacich systémov. Keď používate vzduchový cirkulátor Vornado, nebudete musieť nastaviť termostat v lete tak nízko alebo v zime tak vysoko.

ZAČÍNAME

MONTÁŽ STOJANA
(Model 783)
Potrebný je šesťhranný kľúč (súčasť balenia)

Pripevnite zostavu hlavy (A) k predĺženiu (B) pomocou dodanej matice a skrutky.
Pripevnite predĺženie (B) k základni (C) pomocou dodanej matice a skrutky.

NASTAVENIE VÝŠKY (28 – 40 PALCOV)

Pridajte predĺženie (B) pre produkt s plnou výškou 40". Odstráňte predĺženie (B) pre produkt s výškou 28".

INŠTALÁCIA OCHRANNÝCH NÔŽOK
Použite nôžky na ochranu podláh pri používaní vzduchového cirkulátora na nekobercových povrchoch, ako je tvrdé drevo, vinyl alebo dlaždice. Nôžky sa jednoducho inštalujú a pomôžu udržať tichú prevádzku.

TLMIACE PODLOŽKY
(Model 733)

Použite vodiace značky na spodnej strane základne pre umiestnenie.

Umiestnite 4 podložky cez 4 ohyby na okrajoch.
Umiestnite 2 podložky na každý zo zakrivených koncov.

Nebezpečenstvo udusenia. Uchovávajte malé časti, ako je hardvér, mimo dosahu detí a domácich zvierat.

ČISTENIE

ODSTRÁNENIE MRIEŽKY

Potrebný je skrutkovač.

Aby sa znížilo riziko úrazu elektrickým prúdom a zranenia osôb, pred odstránením mriežky odpojte cirkulátor.

Uvoľnite predné spony mriežky umiestnené v polohách 10, 6 a 2 hodín. Stlačte prednú sponu mriežky smerom nadol, aby ste ju uvoľnili.
TIP: Ak sa predné spony mriežky ťažko uvoľňujú, môžete použiť plochý skrutkovač.
Oprášte alebo umyte prednú mriežku jemným mydlom na umývanie riadu.
Ak chcete znova pripevniť – zarovnajte predné spony mriežky s otvormi a pevne zacvaknite každú sponu späť na miesto.

ODSTRÁNENIE LOPATKY

Aby sa znížilo riziko úrazu elektrickým prúdom a zranenia osôb, pred odstránením lopatky odpojte cirkulátor.

Vytiahnite lopatku priamo z hriadeľa.
Utrite lopatku vlhkou handričkou. Ak sa váš cirkulátor používa v mastnom prostredí, ako je kuchyňa, môže byť potrebné jemné mydlo alebo bežný čistiaci prostriedok pre domácnosť. Nepoužívajte rozpúšťadlá. Neumiestňujte lopatku do umývačky riadu. Nadmerné teplo môže zdeformovať plast.
Ak chcete znova pripevniť – uistite sa, že plochá strana hriadeľa je zarovnaná priamo so zodpovedajúcou plochou stranou na objímke lopatky. Zatlačte lopatku úplne na hriadeľ, až kým sa nedostane na dno. Nepoužívajte kladivo, pretože by to mohlo spôsobiť poškodenie ložiska.

RIEŠENIE PROBLÉMOV

PROBLÉM	MOŽNÁ PRÍČINA A RIEŠENIE
Jednotka sa nezapne.	Jednotka nie je zapojená. Zapojte napájací kábel do elektrickej zásuvky.
	Uistite sa, že je zvolené nastavenie rýchlosti ventilátora jednotky.
	Poistka zástrčky sa prepálila. Vymeňte poistku (pozri POKYNY NA SERVIS POUŽÍVATEĽOM).
	Jednotka je poškodená alebo potrebuje opravu. Prerušte používanie a odpojte ju. Kontaktujte zákaznícky servis pre pomoc.
	Zásuvka je opotrebovaná alebo poškodená. Vyskúšajte inú zásuvku alebo kontaktujte kvalifikovaného elektrikára.
Prúd vzduchu je slabý alebo pomalý.	Jednotka je nastavená na nízku rýchlosť. Nastavte na vyššiu rýchlosť.
	Prúd vzduchu je blokovaný. Odstráňte prekážku.
	Nastavte smer prúdenia vzduchu smerom k používateľovi.
GFCI vyplo.	Za určitých podmienok je možné, že sa resetovacia zásuvka GFCI (Ground Fault Circuit Interrupter) vypne, keď používateľ mení rýchlosť na cirkulátore Vornado. V tomto prípade prejdite na zásuvku, ktorá nie je pripojená k zariadeniu GFCI. Môže to tiež znamenať slabú alebo chybnú zásuvku GFCI. Kontaktujte kvalifikovaného elektrikára, aby skontroloval zásuvku GFCI.
