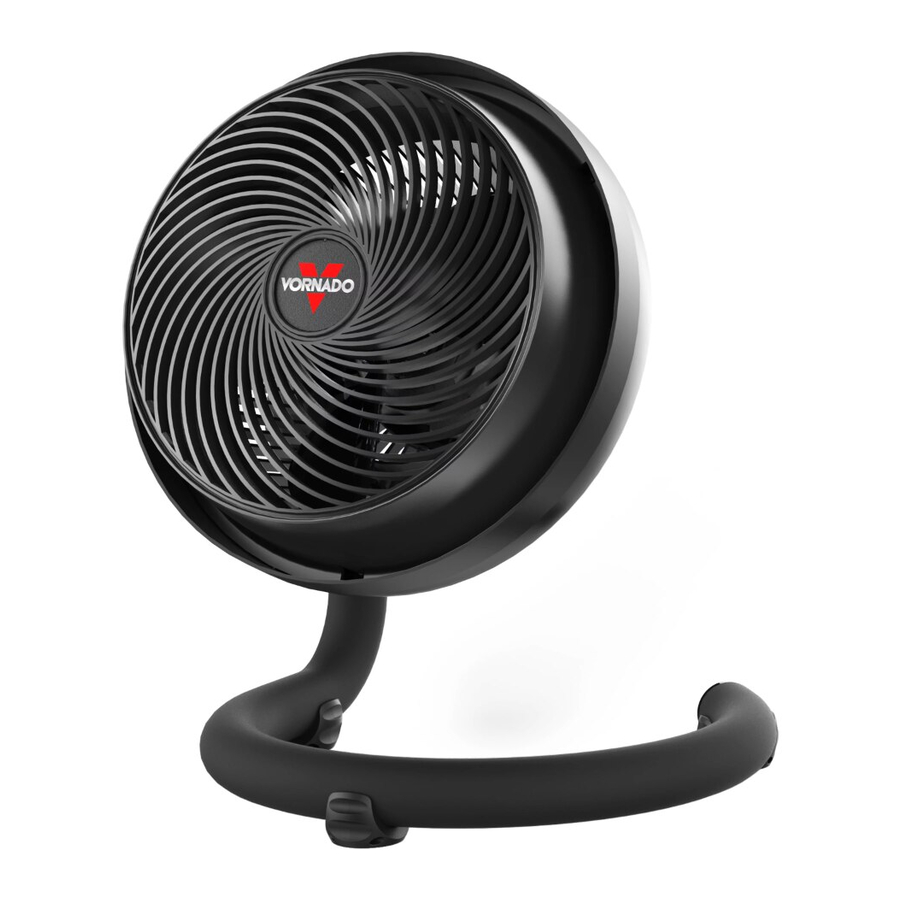

Vornado 623, 693 - Návod na obsluhu stredného vzduchového cirkulátora

Obsah

1 DÔLEŽITÉ BEZPEČNOSTNÉ POKYNY
- 1.1 Pokyny na servis používateľom
2 VLASTNOSTI
3 MONTÁŽ STOJANA
4 ČISTENIE
- 4.1 ODSTRÁNENIE MRIEŽKY
- 4.2 ODSTRÁNENIE LOPATKY
5 RIEŠENIE PROBLÉMOV
6 Referencie
7 Stiahnuť návod
8 V iných jazykoch

DÔLEŽITÉ BEZPEČNOSTNÉ POKYNY

PREČÍTAJTE SI A USCHOVAJTE TIETO POKYNY
Táto príručka pre používateľa a všetky ďalšie vložky sa považujú za súčasť produktu. Obsahujú dôležité informácie o bezpečnosti, používaní a likvidácii. Pred použitím produktu sa oboznámte so všetkými prevádzkovými a bezpečnostnými pokynmi. Uschovajte všetky dokumenty pre budúce použitie a odovzdajte tieto dokumenty spolu s produktom každému budúcemu majiteľovi.

URČENÉ POUŽITIE: Tento produkt je určený len na cirkuláciu vzduchu vo vnútorných obytných priestoroch v Spojených štátoch a Kanade. Tento produkt nie je určený na komerčné alebo priemyselné použitie. Výrobca nepreberá žiadnu zodpovednosť za škody alebo zranenia spôsobené neoprávneným použitím alebo úpravou produktu. Nedodržanie týchto pokynov spôsobí stratu záruky na produkt.

Riziko pre deti a osoby so zníženými schopnosťami

Počas inštalácie, prevádzky, čistenia a údržby tohto produktu deťmi vo veku 12 rokov a mladšími a osobami so zníženými fyzickými, zmyslovými alebo mentálnymi schopnosťami je potrebný dohľad. Deti by mali byť pod dozorom, aby sa zabezpečilo, že sa nebudú hrať so spotrebičom, jeho časťami a obalovým materiálom.

VÝSTRAHA PRED INŠTALÁCIOU – Aby sa znížilo riziko požiaru, úrazu elektrickým prúdom a zranenia osôb, dodržiavajte nasledujúce:

Umiestnite tento produkt mimo dosahu záclon, závesov, obrusov a iných textílií, pretože by mohli byť vtiahnuté do produktu, poškodiť motor a/alebo spôsobiť požiar.
Žiadna časť tohto produktu (spotrebič, napájací kábel, zástrčka, obal atď.) by nemala byť umiestnená v blízkosti pecí, krbov, sporákov alebo iných zdrojov tepla s vysokou teplotou. Nepoužívajte tento produkt v okne, na nerovnom alebo nestabilnom povrchu alebo v blízkosti vody.
Spotrebič, napájací zdroj, napájací kábel a zástrčka nesmú prísť do kontaktu s vodou. Nepoužívajte tento produkt na mokrých povrchoch. Nepoužívajte tento produkt vo vani alebo sprche a neumiestňujte produkt tam, kde by mohol spadnúť do vane, práčovne, bazéna alebo inej nádoby s vodou. Nepoužívajte tento produkt vonku a nevystavujte ho poveternostným vplyvom alebo živlom.
Neveďte kábel pod kobercami. Nezakrývajte kábel podložkami, behúňmi alebo podobnými krytinami. Neveďte kábel pod nábytkom alebo spotrebičmi. Umiestnite kábel mimo dopravnej zóny a tam, kde sa oň nebude zakopávať. Kábel by nemal visieť cez okraje pultov alebo byť umiestnený tam, kde by sa mohol zalomiť alebo zatvoriť vo dverách. Umiestnite spotrebič v blízkosti ľahko dostupnej zásuvky, aby sa dal produkt v prípade núdze rýchlo odpojiť.

VÝSTRAHA PRE BEZPEČNÉ POUŽÍVANIE – Aby sa znížilo riziko požiaru, úrazu elektrickým prúdom a zranenia osôb, dodržiavajte nasledujúce:

Aby sa znížila pravdepodobnosť preťaženia obvodu, požiaru a úrazu elektrickým prúdom, nepoužívajte zariadenie s polovodičovým zariadením na reguláciu otáčok, ako je napríklad spínač na reguláciu stmievania.
Nepoužívajte ventilátor s poškodeným káblom alebo zástrčkou. Zlikvidujte ventilátor alebo ho vráťte do autorizovaného servisného strediska na kontrolu a/alebo opravu.
Nepoužívajte jednotku, ak spadla alebo bola poškodená. Nepoužívajte tento produkt, ak má poškodený napájací kábel alebo zástrčku. Aby ste predišli riziku úrazu elektrickým prúdom, nepokúšajte sa opravovať alebo vymieňať diely. Používať sa smú len originálne náhradné diely. Ak je napájací kábel poškodený, musí ho vymeniť výrobca, jeho servisný zástupca alebo podobne kvalifikované osoby, aby sa predišlo nebezpečenstvu. Ak potrebujete ďalšie pokyny týkajúce sa výmeny a opravy, kontaktujte zákaznícky servis spoločnosti Vornado na čísle 1-800-234-0604 (telefón) alebo consumerservice@vornado.com (e-mail).
Pred zapojením napájacieho kábla do elektrickej zásuvky sa uistite, že všetky elektrické informácie na štítku s údajmi, vrátane napätia, sú kompatibilné s napájaním vašej zásuvky.
Neseďte ani nestojte na produkte.
Nikdy nepoužívajte kábel ako rukoväť ani inak neťahajte, nenamáhajte alebo nenaťahujte napájací kábel.
Keď je produkt zapojený, nevkladajte ani nedovoľte, aby do akéhokoľvek vstupného alebo výstupného otvoru vnikli cudzie predmety, pretože to môže spôsobiť riziko úrazu elektrickým prúdom alebo požiaru, alebo poškodiť produkt.
Uvoľnené spojenie medzi nástennou zásuvkou (zásuvkou) a zástrčkou môže spôsobiť prehriatie a deformáciu zástrčky. Prerušte používanie produktu v tejto zásuvke. Kontaktujte kvalifikovaného elektrikára, aby vymenil uvoľnené alebo opotrebované zásuvky.
Tento spotrebič má polarizovanú zástrčku (jedna čepeľ je širšia ako druhá). Aby sa znížilo riziko úrazu elektrickým prúdom, je táto zástrčka určená na zapojenie do polarizovanej zásuvky len jedným spôsobom. Ak zástrčka úplne nezapadá do zásuvky, otočte ju. Ak stále nezapadá, kontaktujte kvalifikovaného elektrikára. Nepokúšajte sa obísť túto bezpečnostnú funkciu.
Pred premiestňovaním, premiestňovaním, servisom, čistením a keď sa produkt nepoužíva, použite ovládacie prvky produktu na vypnutie napájania a potom ho odpojte. Ak chcete odpojiť od zásuvky, uchopte a ťahajte len zástrčku. Vypnite a odpojte napájanie aj vtedy, ak produkt necháte dlhší čas bez dozoru alebo počas elektrických búrok.

VÝSTRAHA PRED SERVISOM – Aby sa znížilo riziko požiaru, úrazu elektrickým prúdom a zranenia osôb, dodržiavajte nasledujúce:

Pravidelne čistite svoj produkt, len tak, ako je uvedené v tejto príručke.
Pred čistením vypnite napájanie produktu a odpojte ho. Na čistenie nepoužívajte benzín, riedidlá, rozpúšťadlá, amoniak alebo iné chemikálie. Pozrite si uvedené pokyny na ČISTENIE.
Neotvárajte kryt spotrebiča, keď je produkt zapojený. Aby ste predišli riziku úrazu elektrickým prúdom, všetky servisné zásahy a/alebo opravy musí vykonať autorizované servisné stredisko spoločnosti Vornado.
Tento produkt používa ochranu proti preťaženiu (poistku). Prepálená poistka signalizuje preťaženie alebo skrat. Ak sa poistka prepáli, odpojte produkt zo zásuvky. Vymeňte poistku podľa pokynov na servis používateľom (dodržujte označenie produktu pre správnu hodnotu poistky) a skontrolujte produkt. Ak sa náhradná poistka prepáli, môže byť prítomný skrat a produkt by sa mal zlikvidovať alebo vrátiť do autorizovaného servisného strediska na kontrolu a/alebo opravu.

Pokyny na servis používateľom

Pomocou ovládacích prvkov produktu vypnite spotrebič.
Uchopte zástrčku (nie kábel) a odpojte ju zo zásuvky.
Riziko požiaru. Poistku vymeňte len za poistku s hodnotou 2,5 A, 125 V, ktorá je schválená zákazníckym servisom spoločnosti Vornado. Ak potrebujete autorizovanú náhradnú poistku, kontaktujte zákaznícky servis spoločnosti Vornado.
Po prijatí náhrady použite malý plochý skrutkovač na posunutie krytu poistky (umiestneného na zástrčke).
Vyberte poistku pomocou skrutkovača, aby ste jemne nadvihli každý koniec poistky.
Nainštalujte náhradnú poistku pomocou skrutkovača, aby ste jemne zatlačili každý kovový koniec poistky do zásuvky jeden po druhom. Netlačte na stred poistky – je krehká a môže sa zlomiť.
Zatvorte kryt poistky pomocou skrutkovača. Keď je kryt zatvorený, mal by úplne zapadnúť do zástrčky. Žiadna časť krytu by nemala vyčnievať.
Zapojte spotrebič do zásuvky a zapnite napájanie.
Ak sa náhradná poistka prepáli, môže byť prítomný skrat a produkt by sa mal zlikvidovať alebo vrátiť do autorizovaného servisného strediska na kontrolu a/alebo opravu.

Riziko požiaru. Nevymieňajte zástrčku. Obsahuje bezpečnostné zariadenie (poistka, AFCI, LCDI), ktoré by sa nemalo odstraňovať. Ak je zástrčka poškodená, produkt zlikvidujte.

USCHOVAJTE SI TIETO POKYNY

VLASTNOSTI

Tip
Šetrite energiu maximalizáciou výkonu vykurovacích a chladiacich systémov. Keď používate vzduchový cirkulátor Vornado, nebudete musieť nastaviť termostat v lete tak nízko alebo v zime tak vysoko.

SMEROVATEĽNÝ PRÚD VZDUCHU
Nasmerujte prúd vzduchu tam, kam chcete.

VSTUPY VZDUCHU
Charakteristické vstupy a výkonný motor na pohyb väčšieho množstva vzduchu.

MONTÁŽ STOJANA

Model 693
POTREBNÝ ŠESŤHRANNÝ KĽÚČ (SÚČASŤ BALENIA)

Pripojte zostavu hlavy (A) k predĺženiu (B).
Zarovnajte otvory, aby ste vložili dodanú maticu a skrutku.
Pripojte predĺženie (B) k základni (C).
Zarovnajte otvory, aby ste vložili dodanú maticu a skrutku.

NASTAVENIE VÝŠKY (27 – 39 PALCOV)
Pridajte predĺženie (B) pre plnú výšku produktu 39". Odstráňte predĺženie (B) pre výšku produktu 27".

ČISTENIE

ODSTRÁNENIE MRIEŽKY

Aby sa znížilo riziko úrazu elektrickým prúdom a zranenia osôb, pred odstránením mriežky odpojte cirkulátor.

ODSTRÁNENIE MRIEŽKY

Uvoľnite spony prednej mriežky umiestnené v polohe 10, 6 a 2 hodín. Stlačte sponu prednej mriežky smerom nadol, aby sa uvoľnila.

Poznámka: Motor je trvalo mazaný a nevyžaduje žiadne olejovanie.

Tip
Ak sa spony prednej mriežky ťažko uvoľňujú, môžete použiť plochý skrutkovač.

Oprášte alebo umyte mriežku jemným mydlom na umývanie riadu.
Na opätovné pripevnenie – zarovnajte spony prednej mriežky s otvormi a pevne zacvaknite každú sponu späť na miesto.

ODSTRÁNENIE LOPATKY

Aby sa znížilo riziko úrazu elektrickým prúdom a zranenia osôb, pred odstránením lopatky odpojte cirkulátor.

Vytiahnite lopatku priamo z hriadeľa.
Utrite lopatku vlhkou handričkou. Ak sa váš cirkulátor používa v mastnom prostredí, ako je napríklad kuchyňa, môže byť potrebné jemné mydlo alebo bežný čistiaci prostriedok pre domácnosť. Nepoužívajte rozpúšťadlá. Neumiestňujte lopatku do umývačky riadu. Nadmerné teplo môže zdeformovať plast.
Na opätovné pripevnenie – uistite sa, že plochá strana hriadeľa je zarovnaná priamo so zodpovedajúcou plochou stranou na objímke lopatky. Zatlačte lopatku až na doraz na hriadeľ. Nepoužívajte kladivo, pretože by to mohlo spôsobiť poškodenie ložiska.

RIEŠENIE PROBLÉMOV

PROBLÉM	MOŽNÁ PRÍČINA A RIEŠENIE
Jednotka sa nezapína	Jednotka nie je zapojená. Zapojte napájací kábel do elektrickej zásuvky.
	Uistite sa, že je zvolené nastavenie rýchlosti ventilátora jednotky.
	Prepálila sa poistka zástrčky. Vymeňte poistku (pozrite si POKYNY NA SERVIS POUŽÍVATEĽOM).
	Jednotka je poškodená alebo potrebuje opravu. Prerušte používanie a odpojte ju. Kontaktujte zákaznícky servis pre pomoc.
	Zásuvka je opotrebovaná alebo poškodená. Vyskúšajte inú zásuvku alebo kontaktujte kvalifikovaného elektrikára.
Prúd vzduchu je slabý alebo pomalý	Jednotka je nastavená na nízku rýchlosť. Nastavte na vyššiu rýchlosť.
	Prúd vzduchu je blokovaný. Odstráňte prekážku.
	Nastavte smer prúdenia vzduchu smerom k používateľovi.
GFCI vyplo	Za určitých podmienok je možné, že sa resetovacia zásuvka GFCI (Ground Fault Circuit Interrupter) vypne, keď používateľ mení rýchlosť na cirkulátore Vornado. V takom prípade prejdite na zásuvku, ktorá nie je pripojená k zariadeniu GFCI. Môže to tiež znamenať slabú alebo chybnú zásuvku GFCI. Kontaktujte kvalifikovaného elektrikára, aby skontroloval zásuvku GFCI.
