Zanussi ZIFN644K - Návod na použitie indukčnej varnej dosky

INŠTALÁCIA

Pozrite si kapitoly o bezpečnosti.

Pred inštaláciou

Pred inštaláciou varnej dosky si zapíšte informácie (Sériové číslo) z typového štítku. Typový štítok sa nachádza na spodnej strane varnej dosky.

Vstavané varné dosky

Vstavané varné dosky používajte až po ich zabudovaní do správnych vstavaných jednotiek a pracovných plôch, ktoré zodpovedajú normám.

Pripojovací kábel

• Pre jednofázové alebo dvojfázové pripojenie použite typ kábla: H03V2V2F alebo H05BB-F, ktorý odoláva teplote 90°C alebo vyššej.
• Na výmenu poškodeného sieťového kábla použite kábel: H03V2V2-F alebo H05BB-F, ktorý odoláva teplote 90°C alebo vyššej. Kontaktujte autorizované servisné stredisko. Pripojovací kábel smie vymeniť iba kvalifikovaný elektrikár.

Montáž

Ak inštalujete varnú dosku pod digestor, pozrite si inštalačné pokyny digestora pre minimálnu vzdialenosť medzi spotrebičmi.

Ak je spotrebič inštalovaný nad zásuvkou, vetranie varnej dosky môže počas varenia zohriať predmety uložené v zásuvke.

Kombinácia so štandardnou rúrou

Kombinácia s dvojitou rúrou

A = min. 6 mm, pre dvojité rúry od AEG, Electrolux a Zanussi.
A = min. 12 mm, pre dvojité rúry od iných značiek.

POPIS PRODUKTU

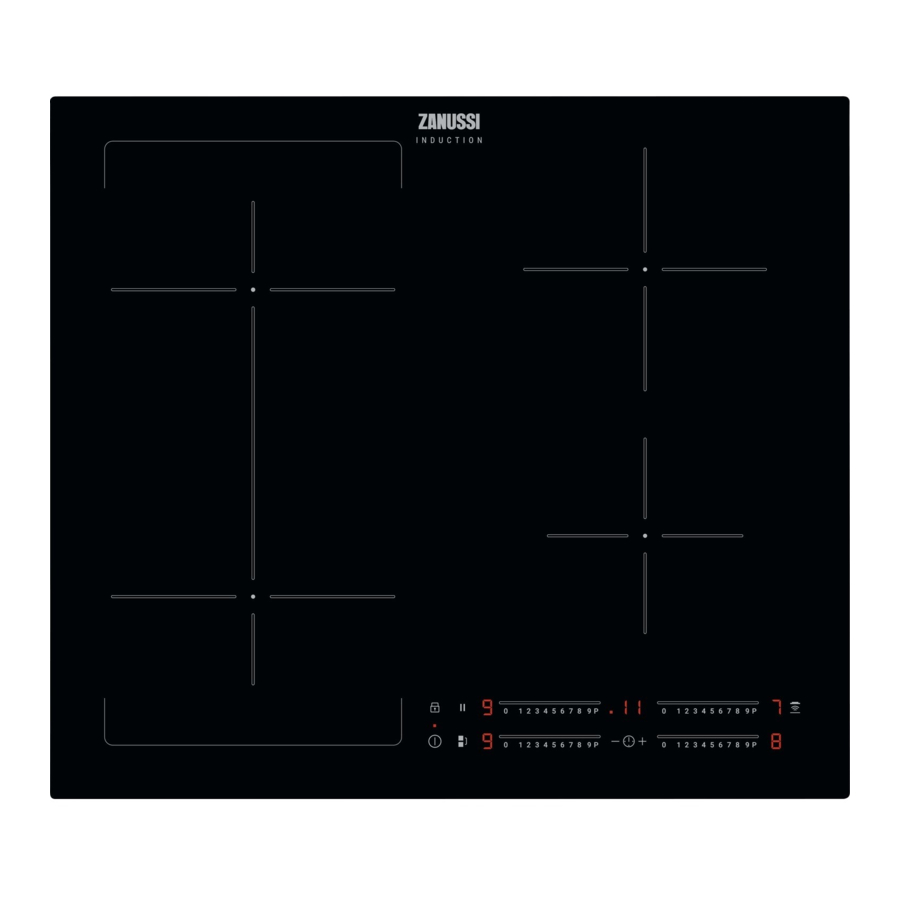

Rozloženie varnej plochy

1. Indukčná varná zóna
2. Ovládací panel

Rozloženie ovládacieho panela

Na ovládanie spotrebiča použite senzorové polia. Displeje, indikátory a zvuky informujú o tom, ktoré funkcie sú v prevádzke.

	Senzorové pole	Funkcia	Komentár
1		ON / OFF (Zapnutie / Vypnutie)	Na aktiváciu a deaktiváciu varnej dosky.
2		Lock / Child Safety Device (Zámok / Detská poistka)	Na uzamknutie / odomknutie ovládacieho panela.
3		Pause (Pauza)	Na aktiváciu a deaktiváciu funkcie.
4		JoinZone	Na aktiváciu a deaktiváciu funkcie.
5	-	Heat setting display (Zobrazenie nastavenia ohrevu)	Na zobrazenie nastavenia ohrevu.
6	-	Timer indicators of cooking zones (Indikátory časovača varných zón)	Na zobrazenie zóny, pre ktorú nastavujete čas.
7	-	Timer display (Zobrazenie časovača)	Na zobrazenie času v minútach.
8		Hob²Hood	Na aktiváciu a deaktiváciu manuálneho režimu funkcie.
9		-	Na výber varnej zóny.
10		-	Na zvýšenie alebo zníženie času.
11		PowerBoost	Na aktiváciu funkcie.
12	-	Control bar (Ovládací panel)	Na nastavenie stupňa ohrevu.

Zobrazenia nastavenia ohrevu

Zobrazenie	Popis
	Varná zóna je deaktivovaná.
	Varná zóna je v prevádzke.
	Funkcia Pause (Pauza) je v prevádzke.
	Funkcia Automatic Heat Up (Automatické zahrievanie) je v prevádzke.
	Funkcia PowerBoost je v prevádzke.
+ digit	Vyskytla sa porucha.
	OptiHeat Control (3-stupňový indikátor zvyškového tepla): pokračujte vo varení / udržujte v teple / zvyškové teplo.
	Funkcia Lock / Child Safety Device (Zámok / Detská poistka) je v prevádzke.
	Nesprávny alebo príliš malý riad alebo žiadny riad na varnej zóne.
	Funkcia Automatic Switch Off (Automatické vypnutie) je v prevádzke.

OptiHeat Control (3-stupňový indikátor zvyškového tepla)

Pokiaľ svieti indikátor, hrozí nebezpečenstvo popálenia zvyškovým teplom.

Indukčné varné zóny produkujú teplo potrebné na varenie priamo v spodnej časti riadu. Sklokeramika sa zahrieva teplom z riadu.

Indikátory sa zobrazia, keď je varná zóna horúca. Zobrazujú úroveň zvyškového tepla pre varné zóny, ktoré aktuálne používate.

Indikátor sa môže zobraziť aj:

• pre susedné varné zóny, aj keď ich nepoužívate,
• keď je horúci riad umiestnený na studenú varnú zónu,
• keď je varná doska deaktivovaná, ale varná zóna je stále horúca.

Indikátor zmizne, keď varná zóna vychladne.

DENNÉ POUŽÍVANIE

Pozrite si kapitoly o bezpečnosti

Aktivácia a deaktivácia

Dotknite sa na 1 sekundu, čím aktivujete alebo deaktivujete varnú dosku.

Automatické vypnutie

Funkcia automaticky deaktivuje varnú dosku, ak:

• sú všetky varné zóny deaktivované,
• po aktivácii varnej dosky nenastavíte stupeň ohrevu,
• niečo vylejete alebo položíte niečo na ovládací panel na viac ako 10 sekúnd (panvicu, handru atď.). Ozve sa zvukový signál a varná doska sa deaktivuje. Odstráňte predmet alebo vyčistite ovládací panel.
• sa varná doska príliš zahreje (napr. keď sa hrniec vyvarí). Pred opätovným použitím varnej dosky nechajte varnú zónu vychladnúť.
• používate nesprávny riad. Zobrazí sa symbol a varná zóna sa automaticky deaktivuje po 2 minútach.
• nedeaktivujete varnú zónu alebo nezmeníte stupeň ohrevu. Po určitom čase sa zobrazí a varná doska sa deaktivuje. Vzťah medzi stupňom ohrevu a časom, po ktorom sa varná doska deaktivuje:

Stupeň ohrevu	Varná doska sa deaktivuje po
, 1 - 2	6 hodín
3 - 4	5 hodín
5	4 hodiny
6 - 9	1,5 hodiny

Stupeň ohrevu

Ak chcete nastaviť alebo zmeniť stupeň ohrevu:
Dotknite sa ovládacieho panela na správnom stupni ohrevu alebo posúvajte prstom po ovládacom paneli, kým nedosiahnete správny stupeň ohrevu.

Používanie varných zón

Položte riad na krížik/štvorec, ktorý sa nachádza na povrchu, na ktorom varíte. Úplne zakryte krížik/štvorec. Indukčné varné zóny sa automaticky prispôsobia rozmerom dna riadu. S veľkým riadom môžete variť na dvoch varných zónach súčasne.

JoinZone

Funkcia funguje, keď hrniec zakrýva stredy oboch zón.

Táto funkcia spája dve varné zóny na ľavej strane a fungujú ako jedna.
Najprv nastavte stupeň ohrevu pre jednu z varných zón na ľavej strane.

Ak chcete aktivovať funkciu: dotknite sa . Ak chcete nastaviť alebo zmeniť stupeň ohrevu, dotknite sa jedného z ovládacích senzorov.

Ak chcete deaktivovať funkciu: dotknite sa . Varné zóny fungujú nezávisle.

Ak používate iba jednu varnú zónu z páru, odporúčame vám použiť zadnú varnú zónu. Taktiež, ak používate veľký riad, odporúčame vám ho umiestniť blízko zadnej varnej zóny.

Automatické zahrievanie

Aktivujte túto funkciu, aby ste dosiahli požadovaný stupeň ohrevu v kratšom čase. Keď je zapnutá, zóna na začiatku funguje na najvyššom stupni a potom pokračuje vo varení na požadovanom stupni ohrevu.

Na aktiváciu funkcie musí byť varná zóna studená.

Ak chcete aktivovať funkciu pre varnú zónu: dotknite sa (zobrazí sa ). Okamžite sa dotknite požadovaného stupňa ohrevu. Po 3 sekundách sa zobrazí .

Ak chcete deaktivovať funkciu: zmeňte stupeň ohrevu.

PowerBoost

Táto funkcia sprístupňuje indukčným varným zónam viac energie. Funkciu je možné aktivovať pre indukčnú varnú zónu iba na obmedzenú dobu. Po uplynutí tejto doby sa indukčná varná zóna automaticky prepne späť na najvyšší stupeň ohrevu.

Pozrite si kapitolu "Technické údaje".

Ak chcete aktivovať funkciu pre varnú zónu: dotknite sa . Zobrazí sa .

Ak chcete deaktivovať funkciu: zmeňte stupeň ohrevu.

Časovač

• Časovač odpočítavania
  Túto funkciu môžete použiť na nastavenie dĺžky jedného varenia.
  Najprv nastavte stupeň ohrevu pre varnú zónu a potom nastavte funkciu.

Ak chcete nastaviť varnú zónu: opakovane sa dotýkajte , kým sa nezobrazí indikátor varnej zóny.

Ak chcete aktivovať funkciu alebo zmeniť čas: dotknite sa alebo časovača na nastavenie času (00 - 99 minút). Keď začne blikať indikátor varnej zóny, čas sa odpočítava.

Ak chcete zobraziť zostávajúci čas: dotknite sa na nastavenie varnej zóny. Indikátor varnej zóny začne blikať. Na displeji sa zobrazí zostávajúci čas.

Ak chcete deaktivovať funkciu: dotknite sa na nastavenie varnej zóny a potom sa dotknite . Zostávajúci čas sa odpočíta na 00. Indikátor varnej zóny zmizne.

Keď sa odpočítavanie skončí, ozve sa zvukový signál a bliká 00. Varná zóna sa deaktivuje

Ak chcete zastaviť zvuk: dotknite sa .

• Minútka
  Túto funkciu môžete použiť, keď je varná doska aktivovaná a varné zóny nefungujú. Na displeji stupňa ohrevu sa zobrazí .

Ak chcete aktivovať funkciu: dotknite sa a potom sa dotknite alebo časovača na nastavenie času.
Keď čas uplynie, ozve sa zvukový signál a bliká 00.

Ak chcete zastaviť zvuk: dotknite sa .

Funkcia nemá žiadny vplyv na prevádzku varných zón.

Pauza

Táto funkcia nastaví všetky varné zóny, ktoré fungujú, na najnižší stupeň ohrevu.
Keď funkcia funguje, všetky ostatné symboly na ovládacích paneloch sú uzamknuté.
Funkcia nezastaví funkcie časovača.

Stlačte na aktiváciu funkcie.
Zobrazí sa . Stupeň ohrevu sa zníži na 1.

Ak chcete deaktivovať funkciu: stlačte . Zobrazí sa predchádzajúci stupeň ohrevu.

Zámok

Ovládací panel môžete uzamknúť počas prevádzky varných zón. Zabraňuje náhodnej zmene stupňa ohrevu.

Najprv nastavte stupeň ohrevu.

Ak chcete aktivovať funkciu: dotknite sa . Na 4 sekundy sa zobrazí . Časovač zostane zapnutý.

Ak chcete deaktivovať funkciu: dotknite sa . Zobrazí sa predchádzajúci stupeň ohrevu.

Keď deaktivujete varnú dosku, deaktivujete aj túto funkciu.

Detská bezpečnostná poistka

Táto funkcia zabraňuje náhodnej prevádzke varnej dosky.

Ak chcete aktivovať funkciu: aktivujte varnú dosku pomocou . Nenastavujte žiadny stupeň ohrevu. Dotknite sa na 4 sekundy. Zobrazí sa . Deaktivujte varnú dosku pomocou .

Ak chcete deaktivovať funkciu: aktivujte varnú dosku pomocou . Nenastavujte žiadny stupeň ohrevu. Dotknite sa na 4 sekundy. Zobrazí sa . Deaktivujte varnú dosku pomocou .

Ak chcete funkciu potlačiť iba na jedno varenie: aktivujte varnú dosku pomocou . Zobrazí sa . Dotknite sa na 4 sekundy. Nastavte stupeň ohrevu do 10 sekúnd. Varnú dosku môžete ovládať. Keď deaktivujete varnú dosku pomocou , funkcia opäť funguje.

Riadenie výkonu

Ak je aktívnych viacero zón a spotrebovaný výkon prekročí obmedzenie napájania, táto funkcia rozdelí dostupný výkon medzi všetky varné zóny. Varná doska riadi stupne ohrevu, aby chránila poistky domácej inštalácie.

• Varné zóny sú zoskupené podľa umiestnenia a počtu fáz vo varnej doske. Každá fáza má maximálne elektrické zaťaženie (3700 W). Ak varná doska dosiahne limit maximálneho dostupného výkonu v rámci jednej fázy, výkon varných zón sa automaticky zníži.
• Stupeň ohrevu naposledy vybranej varnej zóny má vždy prioritu. Zostávajúci výkon sa rozdelí medzi predtým aktivované varné zóny v opačnom poradí výberu.
• Displej stupňa ohrevu znížených zón sa prepína medzi pôvodne zvoleným stupňom ohrevu a zníženým stupňom ohrevu.
• Počkajte, kým displej prestane blikať, alebo znížte stupeň ohrevu naposledy vybranej varnej zóny. Varné zóny budú pokračovať v prevádzke so zníženým stupňom ohrevu. V prípade potreby manuálne zmeňte stupne ohrevu varných zón.

Možné kombinácie, v ktorých je možné rozdeliť výkon medzi varné zóny, nájdete na obrázku.

Hob²Hood

Ide o pokročilú automatickú funkciu, ktorá spája varnú dosku so špeciálnym odsávačom pár. Varná doska aj odsávač pár majú infračervený signálny komunikátor. Rýchlosť ventilátora sa automaticky definuje na základe nastavenia režimu a teploty najhorúcejšieho riadu na varnej doske. Ventilátor môžete ovládať aj manuálne z varnej dosky.

Pre väčšinu odsávačov pár je diaľkový systém pôvodne deaktivovaný. Pred použitím funkcie ho aktivujte. Viac informácií nájdete v používateľskej príručke odsávača pár.

Automatická prevádzka funkcie

Ak chcete funkciu prevádzkovať automaticky, nastavte automatický režim na H1 – H6. Varná doska je pôvodne nastavená na H5. Odsávač pár reaguje vždy, keď ovládate varnú dosku. Varná doska automaticky rozpozná teplotu riadu a upraví rýchlosť ventilátora.

Automatické režimy

	Automatické svetlo	Varenie1)	Smaženie2)
Režim H0	Vypnuté	Vypnuté	Vypnuté
Režim H1	Zapnuté	Vypnuté	Vypnuté
Režim H2 3)	Zapnuté	Rýchlosť ventilátora 1	Rýchlosť ventilátora 1
Režim H3	Zapnuté	Vypnuté	Rýchlosť ventilátora 1
Režim H4	Zapnuté	Rýchlosť ventilátora 1	Rýchlosť ventilátora 1
Režim H5	Zapnuté	Rýchlosť ventilátora 1	Rýchlosť ventilátora 2
Režim H6	Zapnuté	Rýchlosť ventilátora 2	Rýchlosť ventilátora 3

¹⁾ Varná doska rozpozná proces varenia a aktivuje rýchlosť ventilátora v súlade s automatickým režimom.

²⁾ Varná doska rozpozná proces smaženia a aktivuje rýchlosť ventilátora v súlade s automatickým režimom.

³⁾ Tento režim aktivuje ventilátor a svetlo a nespolieha sa na teplotu.

Zmena automatického režimu

1. Deaktivujte spotrebič.
2. Dotknite sa na 3 sekundy. Displej sa rozsvieti a zhasne.
3. Dotknite sa na 3 sekundy.
4. Niekoľkokrát sa dotknite , kým sa nezobrazí .
5. Dotknite sa časovača na výber automatického režimu.

Ak chcete odsávač pár ovládať priamo na paneli odsávača pár, deaktivujte automatický režim funkcie.

Keď skončíte s varením a deaktivujete varnú dosku, ventilátor odsávača pár môže ešte určitý čas fungovať. Po uplynutí tohto času systém automaticky deaktivuje ventilátor a zabráni vám v náhodnej aktivácii ventilátora na nasledujúcich 30 sekúnd.

Manuálne ovládanie rýchlosti ventilátora

Funkciu môžete ovládať aj manuálne.
Ak to chcete urobiť, dotknite sa , keď je varná doska aktívna. Tým sa deaktivuje automatická prevádzka funkcie a umožní vám manuálne zmeniť rýchlosť ventilátora. Keď stlačíte , zvýšite rýchlosť ventilátora o jeden stupeň. Keď dosiahnete intenzívnu úroveň a znova stlačíte , nastavíte rýchlosť ventilátora na 0, čím deaktivujete ventilátor odsávača pár . Ak chcete ventilátor znova spustiť s rýchlosťou ventilátora 1, dotknite sa .

Ak chcete aktivovať automatickú prevádzku funkcie, deaktivujte varnú dosku a znova ju aktivujte.

Aktivácia svetla

Varnú dosku môžete nastaviť tak, aby automaticky aktivovala svetlo vždy, keď aktivujete varnú dosku. Ak to chcete urobiť, nastavte automatický režim na H1 – H6.

Svetlo na odsávači pár sa deaktivuje 2 minúty po deaktivácii varnej dosky.

RADY A TIPY

Pozrite si kapitoly o bezpečnosti.

Riad

Pri indukčných varných zónach silné elektromagnetické pole veľmi rýchlo vytvára teplo v riade.

Používajte indukčné varné zóny s vhodným riadom.

• Dno riadu musí byť čo najhrubšie a najrovnejšie.
• Pred položením na povrch varnej dosky sa uistite, že dná panvíc sú čisté a suché.
• Aby ste predišli poškriabaniu, neposúvajte ani nedrhnite hrniec po sklokeramike.

Materiál riadu

• správny: liatina, oceľ, smaltovaná oceľ, nehrdzavejúca oceľ, viacvrstvové dno (so správnym označením od výrobcu).
• nesprávny: hliník, meď, mosadz, sklo, keramika, porcelán.

Riad je vhodný pre indukčnú varnú dosku, ak

• voda sa veľmi rýchlo varí na zóne nastavenej na najvyššie nastavenie ohrevu.
• magnet ťahá na dno riadu.

Rozmery riadu

• Indukčné varné zóny sa automaticky prispôsobia rozmerom dna riadu.
• Účinnosť varnej zóny súvisí s priemerom riadu. Riad s priemerom menším ako minimum prijíma iba časť výkonu generovaného varnou zónou.
• Z bezpečnostných dôvodov, ako aj pre optimálne výsledky varenia, nepoužívajte riad väčší, ako je uvedené v časti "Špecifikácia varných zón". Počas varenia nenechávajte riad v blízkosti ovládacieho panela. Mohlo by to ovplyvniť fungovanie ovládacieho panela alebo náhodne aktivovať funkcie varnej dosky.

Pozrite si časť "Technické údaje".

Zvuky počas prevádzky

Ak počujete:

• praskavý zvuk: riad je vyrobený z rôznych materiálov (sendvičová konštrukcia).
• pískavý zvuk: používate varnú zónu s vysokou úrovňou výkonu a riad je vyrobený z rôznych materiálov (sendvičová konštrukcia).
• bzučanie: používate vysokú úroveň výkonu.
• cvakanie: dochádza k elektrickému prepínaniu.
• syčanie, bzučanie: ventilátor pracuje.
  Tieto zvuky sú normálne a nenaznačujú žiadnu poruchu.

Príklady použitia pri varení

Korelácia medzi nastavením ohrevu zóny a jej spotrebou energie nie je lineárna. Keď zvýšite nastavenie ohrevu, nie je to úmerné zvýšeniu spotreby energie. To znamená, že varná zóna so stredným nastavením ohrevu spotrebuje menej ako polovicu svojho výkonu.

Údaje v tabuľke sú len orientačné.

Nastavenie ohrevu	Použitie na:	Čas (min)	Rady
- 1	Udržiavanie teplého uvareného jedla.	podľa potreby	Položte na riad pokrievku.
1 - 2	Holandská omáčka, rozpúšťanie: maslo, čokoláda, želatína.	5 - 25	Z času na čas premiešajte.
1 - 2	Tuhnutie: nadýchané omelety, zapečené vajcia.	10 - 40	Varte s pokrievkou.
2 - 3	Dusená ryža a jedlá na báze mlieka, ohrievanie hotových jedál.	25 - 50	Pridajte aspoň dvakrát toľko tekutiny ako ryže, mliečne jedlá premiešajte v polovici postupu.
3 - 4	Varenie zeleniny, rýb, mäsa v pare.	20 - 45	Pridajte niekoľko lyžíc tekutiny.
4 - 5	Varenie zemiakov v pare.	20 - 60	Použite max. ¼ l vody na 750 g zemiakov.
4 - 5	Varenie väčších množstiev jedla, duseného mäsa a polievok.	60 - 150	Až 3 l tekutiny plus prísady.
6 - 7	Jemné vyprážanie: rezeň, teľací Cordon Bleu, kotlety, fašírky, klobásy, pečeň, zápražka, vajcia, palacinky, šišky.	podľa potreby	V polovici otočte.
7 - 8	Hrubé vyprážanie, zemiakové placky, sviečková, steaky.	5 - 15	V polovici otočte.
9	Varenie vody, varenie cestovín, opekanie mäsa (guláš, pečené mäso), fritovanie hranolčekov.
	Varenie veľkého množstva vody. Funkcia PowerBoost je aktivovaná.

Rady a tipy pre Hob²Hood

Keď prevádzkujete varnú dosku s funkciou:

• Chráňte panel odsávača pár pred priamym slnečným žiarením.
• Nesmerujte halogénové svetlo na panel odsávača pár.
• Nezakrývajte ovládací panel varnej dosky.
• Neprerušujte signál medzi varnou doskou a odsávačom pár (napr. rukou, rukoväťou riadu alebo vysokým hrncom). Pozrite si obrázok.

Odsávač pár na obrázku je len ilustračný

Ostatné diaľkovo ovládané spotrebiče môžu blokovať signál. Nepoužívajte žiadne takéto spotrebiče v blízkosti varnej dosky, keď je zapnutá funkcia Hob²Hood.

Odsávače pár s funkciou Hob²Hood

Ak chcete nájsť kompletný sortiment odsávačov pár, ktoré fungujú s touto funkciou, pozrite si našu webovú stránku pre spotrebiteľov.

STAROSTLIVOSŤ A ČISTENIE

Pozrite si kapitoly o bezpečnosti.

Všeobecné informácie

• Varnú dosku čistite po každom použití.
• Vždy používajte riad s čistým dnom.
• Škrabance alebo tmavé škvrny na povrchu nemajú vplyv na fungovanie varnej dosky.
• Používajte špeciálny čistiaci prostriedok vhodný pre povrch varnej dosky.
• Používajte špeciálnu škrabku na sklo.

Čistenie varnej dosky

• Okamžite odstráňte: roztavený plast, plastovú fóliu, cukor a jedlo s cukrom, inak môže nečistota spôsobiť poškodenie varnej dosky. Dávajte pozor, aby ste sa nepopálili. Použite špeciálnu škrabku na varnú dosku na sklenenom povrchu v ostrom uhle a pohybujte čepeľou po povrchu.
• Odstráňte, keď je varná doska dostatočne chladná: kruhy od vodného kameňa, kruhy od vody, mastné škvrny, lesklé kovové zafarbenie. Varnú dosku očistite vlhkou handričkou a neabrazívnym čistiacim prostriedkom. Po vyčistení utrite varnú dosku do sucha mäkkou handričkou.
• Odstráňte lesklé kovové zafarbenie: použite roztok vody s octom a očistite sklenený povrch handričkou.

RIEŠENIE PROBLÉMOV

Pozrite si kapitoly o bezpečnosti.

Čo robiť, ak...

Problém	Možná príčina	Náprava
Nemôžete aktivovať alebo ovládať varnú dosku.	Varná doska nie je pripojená k elektrickej sieti alebo je pripojená nesprávne.	Skontrolujte, či je varná doska správne pripojená k elektrickej sieti.
	Poistka je vypálená.	Uistite sa, že príčinou poruchy je poistka. Ak sa poistka opakovane vypaľuje, kontaktujte kvalifikovaného elektrikára.
	Nenastavíte nastavenie ohrevu do 10 sekúnd.	Znova aktivujte varnú dosku a nastavte nastavenie ohrevu do 10 sekúnd.
	Dotkli ste sa 2 alebo viacerých senzorových polí súčasne.	Dotknite sa iba jedného senzorového poľa.
	Funguje funkcia "Pause" (pozastaviť).	Pozrite si časť "Každodenné používanie".
	Na ovládacom paneli je voda alebo mastné škvrny.	Očistite ovládací panel.
Zaznie akustický signál a varná doska sa deaktivuje. Zaznie akustický signál, keď je varná doska deaktivovaná.	Položili ste niečo na jedno alebo viac senzorových polí.	Odstráňte predmet zo senzorových polí.
Varná doska sa deaktivuje.	Položili ste niečo na senzorové pole .	Odstráňte predmet zo senzorového poľa.
Indikátor zvyškového tepla sa nerozsvieti.	Zóna nie je horúca, pretože fungovala len krátky čas, alebo je snímač poškodený.	Ak zóna fungovala dostatočne dlho na to, aby bola horúca, obráťte sa na autorizované servisné stredisko.
Hob²Hood nefunguje.	Zakryli ste ovládací panel.	Odstráňte predmet z ovládacieho panela.
	Používate veľmi vysoký hrniec, ktorý blokuje signál.	Použite menší hrniec, zmeňte varnú zónu alebo ovládajte odsávač pár manuálne.
Funkcia "Automatic Heat Up" (automatické zahriatie) nefunguje.	Zóna je horúca.	Nechajte zónu dostatočne vychladnúť.
	Je nastavené najvyššie nastavenie ohrevu.	Najvyššie nastavenie ohrevu má rovnaký výkon ako funkcia.
Nastavenie ohrevu sa mení medzi dvoma úrovňami.	Funguje riadenie výkonu.	Pozrite si časť "Každodenné používanie".
Senzorové polia sa zahrievajú.	Riad je príliš veľký alebo ste ho položili príliš blízko k ovládacím prvkom.	Ak je to možné, položte veľký riad na zadné zóny.
sa rozsvieti.	Funguje detská poistka alebo zámok.	Pozrite si časť "Každodenné používanie".
sa rozsvieti.	Na zóne nie je žiadny riad.	Položte riad na zónu.
	Riad nezakrýva kríž / štvorec.	Úplne zakryte kríž / štvorec.
	Riad je nevhodný.	Používajte vhodný riad. Pozrite si časť "Rady a tipy".
	Priemer dna riadu je príliš malý pre zónu.	Používajte riad so správnymi rozmermi. Pozrite si časť "Technické údaje".
a zobrazí sa číslo.	Vo varnej doske je chyba.	Deaktivujte varnú dosku a znova ju aktivujte po 30 sekundách. Ak sa znova rozsvieti, odpojte varnú dosku od elektrickej siete. Po 30 sekundách znova pripojte varnú dosku. Ak problém pretrváva, obráťte sa na autorizované servisné stredisko.
Počujete nepretržitý pípavý zvuk.	Elektrické pripojenie je nesprávne.	Odpojte varnú dosku od elektrickej siete. Požiadajte kvalifikovaného elektrikára, aby skontroloval inštaláciu.

Ak nemôžete nájsť riešenie...

Ak nemôžete sami nájsť riešenie problému, kontaktujte svojho predajcu alebo autorizované servisné stredisko. Uveďte údaje zo štítku s údajmi. Uveďte tiež trojmiestny kód písmena pre sklokeramiku (je v rohu skleneného povrchu) a chybové hlásenie, ktoré sa zobrazí. Uistite sa, že ste varnú dosku obsluhovali správne. Ak nie, servis servisným technikom alebo predajcom nebude bezplatný, a to ani počas záručnej doby. Informácie o záručnej dobe a autorizovaných servisných strediskách nájdete v záručnej knižke.

TECHNICKÉ ÚDAJE

Štítok s údajmi

Model ZIFN644K
Typ 61 B4A 01 AA
Induction 7.35 kW
Ser. Nr. ....
ZANUSSI

PNC 949 595 700 01
220 - 240 V / 400 V 2N, 50 - 60 Hz
Made in: Germany
7.35 kW

Špecifikácia varných zón

Varná zóna	Nominálny výkon (maximálne nastavenie ohrevu) [W]	PowerBoost [W]	Maximálna doba trvania funkcie PowerBoost [min]	Priemer riadu [mm]
Ľavá predná	2300	3200	10	125 - 210
Ľavá zadná	2300	3200	10	125 - 210
Pravá predná	1400	2500	4	125 - 145
Pravá zadná	1800	2800	10	145 - 180

Výkon varných zón sa môže v malom rozsahu líšiť od údajov v tabuľke. Mení sa v závislosti od materiálu a rozmerov riadu.
Pre optimálne výsledky varenia používajte riad, ktorý nie je väčší ako priemer uvedený v tabuľke.

ENERGETICKÁ ÚČINNOSŤ

Informácie o produkte podľa nariadení EÚ a Spojeného kráľovstva o ekodizajne

Identifikácia modelu		ZIFN644K
Typ varnej dosky		Vstavaná varná doska
Počet varných zón		4
Technológia ohrevu		Indukcia
Priemer kruhových varných zón (Ø)	Ľavá predná Ľavá zadná Pravá predná Pravá zadná	21.0 cm 21.0 cm 14.5 cm 18.0 cm
Spotreba energie na varnú zónu (EC electric cooking)	Ľavá predná Ľavá zadná Pravá predná Pravá zadná	188.9 Wh/kg 188.9 Wh/kg 183.4 Wh/kg 178.8 Wh/kg
Spotreba energie varnej dosky (EC electric hob)		185.0 Wh/kg

IEC / EN 60350-2, BS EN 60350-2 - Elektrické spotrebiče pre domácnosť na varenie
- Časť 2: Varné dosky - Metódy merania výkonu.

Merania energie vzťahujúce sa na varnú plochu sú identifikované označením príslušných varných zón.

Úspora energie

Počas každodenného varenia môžete ušetriť energiu, ak budete postupovať podľa nižšie uvedených rád.

• Pri ohrievaní vody použite iba množstvo, ktoré potrebujete.
• Ak je to možné, vždy položte pokrievky na riad.
• Pred aktiváciou varnej zóny na ňu položte riad.
• Položte menší riad na menšie varné zóny.
• Položte riad priamo do stredu varnej zóny.
• Použite zvyškové teplo na udržanie jedla v teple alebo na jeho rozpustenie.

BEZPEČNOSTNÉ INFORMÁCIE

Pred inštaláciou a použitím spotrebiča si pozorne prečítajte dodané pokyny. Výrobca nezodpovedá za žiadne zranenia alebo škody, ktoré sú výsledkom nesprávnej inštalácie alebo používania. Pokyny vždy uchovávajte na bezpečnom a prístupnom mieste pre budúce použitie.

Bezpečnosť detí a zraniteľných osôb

• Tento spotrebič môžu používať deti vo veku 8 rokov a staršie a osoby so zníženými fyzickými, zmyslovými alebo mentálnymi schopnosťami alebo s nedostatkom skúseností a znalostí, ak sú pod dozorom alebo im boli poskytnuté pokyny týkajúce sa bezpečného používania spotrebiča a rozumejú súvisiacim rizikám. Deti mladšie ako 8 rokov a osoby s veľmi rozsiahlymi a komplexnými zdravotnými postihnutiami sa musia držať mimo dosahu spotrebiča, pokiaľ nie sú neustále pod dozorom.
• Deti by mali byť pod dozorom, aby sa zabezpečilo, že sa so spotrebičom nebudú hrať.
• Uchovávajte všetky obaly mimo dosahu detí a zlikvidujte ich vhodným spôsobom.
•
  Spotrebič a jeho prístupné časti sa počas používania zahrievajú. Počas používania a ochladzovania držte deti a domáce zvieratá mimo dosahu spotrebiča.
• Ak má spotrebič detskú bezpečnostnú poistku, mala by byť aktivovaná.
• Deti nesmú vykonávať čistenie a údržbu spotrebiča bez dozoru.

Všeobecná bezpečnosť

• Tento spotrebič je určený len na varenie.
• Tento spotrebič je určený na použitie v domácnosti v interiéri.
• Tento spotrebič sa môže používať v kanceláriách, hotelových izbách, izbách pre hostí s raňajkami, farmárskych penziónoch a iných podobných ubytovacích zariadeniach, kde takéto použitie nepresahuje (priemerné) úrovne domáceho použitia.
•
  Spotrebič a jeho prístupné časti sa počas používania zahrievajú. Je potrebné dbať na to, aby ste sa nedotkli vykurovacích telies.
•
  Varenie bez dozoru na varnej doske s tukom alebo olejom môže byť nebezpečné a môže viesť k požiaru.
• Na uhasenie požiaru pri varení nikdy nepoužívajte vodu. Vypnite spotrebič a zakryte plamene napr. protipožiarnou dekou alebo pokrievkou.
•
  Spotrebič nesmie byť napájaný cez externé spínacie zariadenie, ako je časovač, alebo pripojený k obvodu, ktorý je pravidelne zapínaný a vypínaný verejnou službou.
•
  Proces varenia musí byť pod dozorom. Krátkodobý proces varenia musí byť neustále pod dozorom.
•
  Nebezpečenstvo požiaru: Neskladujte predmety na varných plochách.
• Kovové predmety, ako sú nože, vidličky, lyžice a pokrievky, by sa nemali ukladať na povrch varnej dosky, pretože sa môžu zahriať.
• Spotrebič nepoužívajte pred jeho inštaláciou do vstavanej konštrukcie.
• Na čistenie spotrebiča nepoužívajte parný čistič.
• Po použití vypnite varnú dosku pomocou jej ovládacieho prvku a nespoliehajte sa na detektor panvice.
• Ak je sklenený keramický povrch / sklenený povrch prasknutý, vypnite spotrebič a odpojte ho od elektrickej siete. V prípade, že je spotrebič pripojený priamo k elektrickej sieti pomocou spojovacej skrinky, vyberte poistku, aby ste spotrebič odpojili od napájania. V oboch prípadoch kontaktujte autorizované servisné stredisko.
• Ak je napájací kábel poškodený, musí ho vymeniť výrobca, autorizovaný servis alebo podobne kvalifikované osoby, aby sa predišlo nebezpečenstvu.
•
  Používajte iba ochranné kryty varnej dosky navrhnuté výrobcom spotrebiča na varenie alebo uvedené výrobcom spotrebiča v návode na použitie ako vhodné, alebo ochranné kryty varnej dosky zabudované do spotrebiča. Použitie nevhodných krytov môže spôsobiť nehody.

BEZPEČNOSTNÉ INŠTRUKCIE

Inštalácia

Tento spotrebič smie inštalovať iba kvalifikovaná osoba.

Riziko poranenia alebo poškodenia spotrebiča.

• Odstráňte všetky obaly.
• Neinštalujte ani nepoužívajte poškodený spotrebič.
• Dodržiavajte inštalačné pokyny dodané so spotrebičom.
• Dodržujte minimálnu vzdialenosť od ostatných spotrebičov a jednotiek.
• Pri premiestňovaní spotrebiča buďte vždy opatrní, pretože je ťažký. Vždy používajte bezpečnostné rukavice a uzavretú obuv.
• Zrežte povrchy skrinky tmelom, aby ste zabránili napučiavaniu vplyvom vlhkosti.
• Chráňte spodnú časť spotrebiča pred parou a vlhkosťou.
• Neinštalujte spotrebič vedľa dverí alebo pod okno. Predídete tak pádu horúceho riadu zo spotrebiča pri otvorení dverí alebo okna.
• Každý spotrebič má na spodnej strane chladiace ventilátory.
• Ak je spotrebič inštalovaný nad zásuvkou:
  • Neskladujte žiadne malé kúsky alebo hárky papiera, ktoré by sa mohli vtiahnuť, pretože môžu poškodiť chladiace ventilátory alebo narušiť chladiaci systém.
  • Medzi spodnou časťou spotrebiča a časťami uloženými v zásuvke dodržujte vzdialenosť minimálne 2 cm.
• Odstráňte všetky deliace panely nainštalované v skrinke pod spotrebičom.

Elektrické pripojenie

Riziko požiaru a úrazu elektrickým prúdom.

• Všetky elektrické pripojenia by mal vykonať kvalifikovaný elektrikár.
• Spotrebič musí byť uzemnený.
• Pred vykonaním akejkoľvek operácie sa uistite, že je spotrebič odpojený od napájania.
• Uistite sa, že parametre na typovom štítku sú kompatibilné s elektrickými hodnotami napájacej siete.
• Uistite sa, že je spotrebič správne nainštalovaný. Uvoľnený a nesprávny kábel alebo zástrčka (ak je k dispozícii) môžu spôsobiť prehriatie svorky.
• Používajte správny napájací kábel.
• Nenechajte napájací kábel zamotať.
• Uistite sa, že je nainštalovaná ochrana proti úrazu elektrickým prúdom.
• Použite odľahčovaciu svorku na kábli.
• Uistite sa, že sa napájací kábel alebo zástrčka (ak je k dispozícii) nedotýkajú horúceho spotrebiča alebo horúceho riadu, keď pripájate spotrebič do zásuvky.
• Nepoužívajte adaptéry s viacerými zástrčkami a predlžovacie káble.
• Dávajte pozor, aby ste nepoškodili zástrčku (ak je k dispozícii) alebo napájací kábel. Ak chcete vymeniť poškodený napájací kábel, kontaktujte naše autorizované servisné stredisko alebo elektrikára.
• Ochrana proti úrazu elektrickým prúdom živých a izolovaných častí musí byť upevnená tak, aby ju nebolo možné odstrániť bez použitia náradia.
• Pripojte zástrčku do zásuvky až na konci inštalácie. Uistite sa, že je po inštalácii prístup k zástrčke.
• Ak je zásuvka uvoľnená, nepripájajte zástrčku.
• Neťahajte za napájací kábel, aby ste odpojili spotrebič. Vždy ťahajte za zástrčku.
• Používajte iba správne izolačné zariadenia: ističe vedenia, poistky (skrutkové poistky vybraté z držiaka), prúdové chrániče a stýkače.
• Elektrická inštalácia musí mať izolačné zariadenie, ktoré vám umožní odpojiť spotrebič od siete na všetkých póloch. Izolačné zariadenie musí mať šírku otvorenia kontaktu minimálne 3 mm.

Použitie

Riziko poranenia, popálenín a úrazu elektrickým prúdom

• Nemeňte špecifikáciu tohto spotrebiča.
• Pred prvým použitím odstráňte všetky obaly, štítky a ochrannú fóliu (ak je k dispozícii).
• Uistite sa, že vetracie otvory nie sú zablokované.
• Nenechávajte spotrebič počas prevádzky bez dozoru.
• Po každom použití nastavte varnú zónu na "off" (vypnuté).
• Nekladte príbory ani pokrievky hrncov na varné zóny. Môžu sa zahriať.
• Nepoužívajte spotrebič s mokrými rukami alebo keď je v kontakte s vodou.
• Nepoužívajte spotrebič ako pracovnú alebo odkladaciu plochu.
• Ak je povrch spotrebiča prasknutý, okamžite odpojte spotrebič od napájania. Predídete tak úrazu elektrickým prúdom.
• Používatelia s kardiostimulátorom musia dodržiavať vzdialenosť minimálne 30 cm od indukčných varných zón, keď je spotrebič v prevádzke.
• Keď vkladáte jedlo do horúceho oleja, môže prskať.

Riziko požiaru a výbuchu

• Tuky a oleje môžu pri zahrievaní uvoľňovať horľavé výpary. Pri varení s tukmi a olejmi držte plamene alebo horúce predmety mimo dosahu.
• Výpary, ktoré uvoľňuje veľmi horúci olej, môžu spôsobiť samovznietenie.
• Použitý olej, ktorý môže obsahovať zvyšky jedla, môže spôsobiť požiar pri nižšej teplote ako olej použitý prvýkrát.
• Nedávajte horľavé produkty alebo predmety, ktoré sú mokré od horľavých produktov, do, v blízkosti alebo na spotrebič.

Riziko poškodenia spotrebiča

• Nenechávajte horúci riad na ovládacom paneli.
• Nekladte horúci kryt panvice na sklenený povrch varnej dosky.
• Nenechajte riad variť do sucha.
• Dávajte pozor, aby na spotrebič nespadli predmety alebo riad. Povrch sa môže poškodiť.
• Neaktivujte varné zóny s prázdnym riadom alebo bez riadu.
• Nekladte na spotrebič hliníkovú fóliu.
• Riad vyrobený z liatiny alebo s poškodeným dnom môže spôsobiť škrabance na skle / sklokeramike. Vždy tieto predmety zdvihnite, keď ich musíte presunúť po varnej ploche.

Starostlivosť a čistenie

• Spotrebič pravidelne čistite, aby ste predišli znehodnoteniu povrchového materiálu.
• Pred čistením spotrebič vypnite a nechajte ho vychladnúť.
• Na čistenie spotrebiča nepoužívajte vodný sprej a paru.
• Spotrebič čistite vlhkou mäkkou handričkou. Používajte iba neutrálne čistiace prostriedky. Nepoužívajte abrazívne prostriedky, abrazívne čistiace podložky, rozpúšťadlá alebo kovové predmety.

Servis

• Ak chcete spotrebič opraviť, kontaktujte autorizované servisné stredisko. Používajte iba originálne náhradné diely.
• Čo sa týka žiaroviek (žiaroviek) vo vnútri tohto produktu a náhradných žiaroviek predávaných samostatne: Tieto žiarovky sú určené na to, aby odolali extrémnym fyzickým podmienkam v domácich spotrebičoch, ako je teplota, vibrácie, vlhkosť, alebo sú určené na signalizáciu informácií o prevádzkovom stave spotrebiča. Nie sú určené na použitie v iných aplikáciách a nie sú vhodné na osvetlenie domácich priestorov.

NAVŠTÍVTE NAŠU WEBOVÚ STRÁNKU A ZÍSKAJTE:
Rady týkajúce sa používania, brožúry, riešenie problémov, servisné a opravárenské informácie: www.zanussi.com/support

Referencie

• Zanussi - Zanussi.com

Stiahnuť návod

Tu si môžete stiahnuť úplnú verziu návodu vo formáte pdf, môže obsahovať ďalšie bezpečnostné pokyny, informácie o záruke, pravidlá FCC atď.

Stiahnuť Zanussi ZIFN644K - Návod na použitie indukčnej varnej dosky

Dostupné jazyky
