Zanussi ZITN844K - Návod na použitie indukčnej varnej dosky

INŠTALÁCIA

Pozrite si kapitoly o bezpečnosti.

Pred inštaláciou

Pred inštaláciou varnej dosky si poznačte sériové číslo z typového štítku. Typový štítok sa nachádza na spodnej strane varnej dosky.

Vstavaná jednotka

Vstavané varné dosky používajte iba po ich zabudovaní do správnych vstavaných jednotiek a pracovných plôch, ktoré spĺňajú normy.

Pripojovací kábel

• Pre jednofázové alebo dvojfázové pripojenie použite kábel typu: H03V2V2F alebo H05BB-F, ktorý odoláva teplote 90 °C alebo vyššej.
• Na výmenu poškodeného sieťového kábla použite kábel: H03V2V2-F alebo H05BB-F, ktorý odoláva teplote 90 °C alebo vyššej. Obráťte sa na autorizované servisné stredisko. Pripojovací kábel smie vymeniť iba kvalifikovaný elektrikár.

Montáž

Ak inštalujete varnú dosku pod digestor, prečítajte si pokyny na inštaláciu digestora, kde nájdete minimálnu vzdialenosť medzi spotrebičmi.

Ak je spotrebič nainštalovaný nad zásuvkou, vetranie varnej dosky môže počas varenia zohriať predmety uložené v zásuvke.

Kombinácia so štandardnou rúrou

Kombinácia s dvojitou rúrou

A = min. 6 mm, pre dvojité rúry od spoločností AEG, Electrolux a Zanussi.
A = min. 12 mm, pre dvojité rúry od iných značiek.

POPIS PRODUKTU

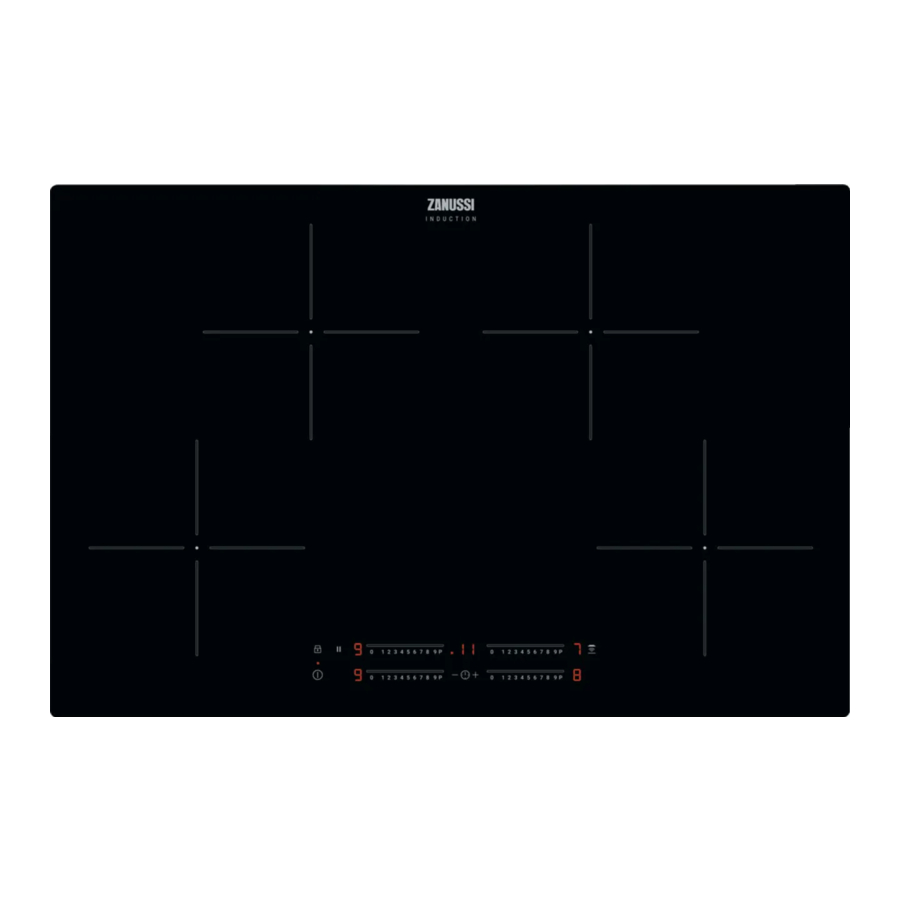

Rozloženie varnej plochy

1. Indukčná varná zóna
2. Ovládací panel

Rozloženie ovládacieho panela

Na ovládanie spotrebiča používajte senzorové polia. Displeje, indikátory a zvuky signalizujú, ktoré funkcie sú v prevádzke.

	Senzorové pole	Funkcia	Komentár
		Zapnutie / Vypnutie	Na aktiváciu a deaktiváciu varnej dosky.
		Zámok / Detská bezpečnostná poistka	Na uzamknutie / odomknutie ovládacieho panela.
		Pauza	Na aktiváciu a deaktiváciu funkcie.
	-	Displej nastavenia ohrevu	Na zobrazenie nastavenia ohrevu.
	-	Indikátory časovača varných zón	Na zobrazenie, pre ktorú zónu ste nastavili čas.
	-	Displej časovača	Na zobrazenie času v minútach.
		Hob²Hood	Na aktiváciu a deaktiváciu manuálneho režimu funkcie.
		-	Na výber varnej zóny.
		-	Na zvýšenie alebo zníženie času.
		PowerBoost	Na aktiváciu funkcie.
	-	Ovládací panel	Na nastavenie úrovne ohrevu.

Displeje nastavenia ohrevu

Displej	Popis
	Varná zóna je deaktivovaná.
	Varná zóna je v prevádzke.
	Pauza je v prevádzke.
	Automatické zahrievanie je v prevádzke.
	Funkcia PowerBoost je v prevádzke.
+ číslica	Vyskytla sa porucha.
	Ovládanie OptiHeat (3-stupňový indikátor zvyškového tepla): pokračujte v varení / udržiavajte teplotu / zvyškové teplo.
	Zámok / Detská bezpečnostná poistka je v prevádzke.
	Nesprávny alebo príliš malý riad alebo na varnej zóne nie je riad.
	Automatické vypnutie je v prevádzke.

Ovládanie OptiHeat (3-stupňový indikátor zvyškového tepla)

Pokiaľ svieti indikátor, hrozí riziko popálenia zvyškovým teplom.

Indukčné varné zóny produkujú teplo potrebné na varenie priamo v spodnej časti riadu. Sklokeramika sa ohrieva teplom z riadu.

Indikátory sa zobrazia, keď je varná zóna horúca. Zobrazujú úroveň zvyškového tepla pre varné zóny, ktoré aktuálne používate.

Indikátor sa môže zobraziť aj:

• pre susedné varné zóny, aj keď ich nepoužívate,
• keď je horúci riad položený na studenú varnú zónu,
• keď je varná doska deaktivovaná, ale varná zóna je stále horúca.

Indikátor zmizne, keď varná zóna vychladne.

DENNÉ POUŽÍVANIE

Pozrite si kapitoly o bezpečnosti.

Aktivácia a deaktivácia

Dotknite sa ikony na 1 sekundu na aktiváciu alebo deaktiváciu varnej dosky.

Automatické vypnutie

Funkcia automaticky deaktivuje varnú dosku, ak:

• sú všetky varné zóny deaktivované,
• po aktivácii varnej dosky nenastavíte stupeň ohrevu,
• niečo rozlejete alebo položíte na ovládací panel na viac ako 10 sekúnd (panvicu, handru atď.). Ozve sa akustický signál a varná doska sa deaktivuje. Odstráňte objekt alebo očistite ovládací panel.
• sa varná doska príliš zahreje (napr. keď sa hrniec vyvarí). Pred ďalším použitím varnej dosky nechajte varnú zónu vychladnúť.
• používate nesprávny riad. Zobrazí sa symbol a varná zóna sa automaticky deaktivuje po 2 minútach.
• nedeaktivujete varnú zónu alebo nezmeníte stupeň ohrevu. Po určitom čase sa zobrazí a varná doska sa deaktivuje.

Vzťah medzi stupňom ohrevu a časom, po ktorom sa varná doska deaktivuje:

Stupeň ohrevu	Varná doska sa deaktivuje po
, 1 - 2	6 hodín
3 - 4	5 hodín
5	4 hodiny
6 - 9	1,5 hodiny

Stupeň ohrevu

Nastavenie alebo zmena stupňa ohrevu:
Dotknite sa ovládacieho panela na správnom stupni ohrevu alebo posúvajte prstom po ovládacom paneli, kým nedosiahnete správny stupeň ohrevu.

Používanie varných zón

Umiestnite riad na krížik/štvorec, ktorý sa nachádza na povrchu, na ktorom varíte. Úplne zakryte krížik/štvorec. Indukčné varné zóny sa automaticky prispôsobia rozmerom dna riadu. S veľkým riadom môžete variť na dvoch varných zónach súčasne.

Automatické zahriatie

Aktivovaním tejto funkcie získate požadovaný stupeň ohrevu v kratšom čase. Keď je zapnutá, zóna spočiatku pracuje na najvyššom stupni a potom pokračuje vo varení pri požadovanom stupni ohrevu.

Na aktiváciu funkcie musí byť varná zóna studená.

Aktivácia funkcie pre varnú zónu: dotknite sa (zobrazí sa ). Okamžite sa dotknite požadovaného stupňa ohrevu. Po 3 sekundách sa zobrazí .

Deaktivácia funkcie: zmeňte stupeň ohrevu.

PowerBoost

Táto funkcia sprístupňuje indukčným varným zónam viac energie. Funkciu je možné aktivovať pre indukčnú varnú zónu len na obmedzený čas. Po uplynutí tohto času sa indukčná varná zóna automaticky prepne späť na najvyšší stupeň ohrevu.

Pozrite si kapitolu „Technické údaje“.

Aktivácia funkcie pre varnú zónu: dotknite sa . Zobrazí sa .

Deaktivácia funkcie: zmeňte stupeň ohrevu.

Časovač

• Časovač odpočítavania
  Pomocou tejto funkcie môžete nastaviť dĺžku jedného varenia.
  Najprv nastavte stupeň ohrevu pre varnú zónu a potom nastavte funkciu.

Nastavenie varnej zóny: opakovane sa dotýkajte , kým sa nezobrazí indikátor varnej zóny.

Aktivácia funkcie alebo zmena času: dotknite sa alebo časovača na nastavenie času (00 – 99 minút). Keď začne blikať indikátor varnej zóny, čas sa odpočítava.

Zobrazenie zostávajúceho času: dotknite sa na nastavenie varnej zóny. Indikátor varnej zóny začne blikať. Na displeji sa zobrazí zostávajúci čas.

Deaktivácia funkcie: dotknite sa na nastavenie varnej zóny a potom sa dotknite . Zostávajúci čas sa odpočíta na 00. Indikátor varnej zóny zmizne.

Keď sa odpočítavanie skončí, ozve sa akustický signál a bliká 00. Varná zóna sa deaktivuje.

Zastavenie zvuku: dotknite sa .

• Minútka
  Túto funkciu môžete použiť, keď je varná doska aktivovaná a varné zóny nefungujú. Na displeji stupňa ohrevu sa zobrazuje .

Aktivácia funkcie: dotknite sa a potom sa dotknite alebo časovača na nastavenie času. Keď čas uplynie, ozve sa akustický signál a bliká 00.

Zastavenie zvuku: dotknite sa .

Funkcia nemá žiadny vplyv na prevádzku varných zón.

Pauza

Táto funkcia nastaví všetky varné zóny, ktoré fungujú, na najnižší stupeň ohrevu.
Keď funkcia funguje, všetky ostatné symboly na ovládacích paneloch sú uzamknuté.
Funkcia nezastaví funkcie časovača.
Stlačením ikony aktivujete funkciu.
Zobrazí sa . Stupeň ohrevu sa zníži na 1.

Deaktivácia funkcie: stlačte . Zobrazí sa predchádzajúci stupeň ohrevu.

Zámok

Počas prevádzky varných zón môžete uzamknúť ovládací panel. Tým sa zabráni náhodnej zmene stupňa ohrevu.

Najprv nastavte stupeň ohrevu.

Aktivácia funkcie: dotknite sa ikony . Zobrazí sa na 4 sekundy. Časovač zostane zapnutý.

Deaktivácia funkcie: dotknite sa ikony . Zobrazí sa predchádzajúci stupeň ohrevu.

Keď deaktivujete varnú dosku, deaktivujete aj túto funkciu.

Detská bezpečnostná poistka

Táto funkcia zabraňuje náhodnej prevádzke varnej dosky.

Aktivácia funkcie: aktivujte varnú dosku pomocou . Nenastavujte žiadny stupeň ohrevu. Dotknite sa ikony na 4 sekundy. Zobrazí sa . Deaktivujte varnú dosku pomocou .

Deaktivácia funkcie: aktivujte varnú dosku pomocou . Nenastavujte žiadny stupeň ohrevu. Dotknite sa ikony na 4 sekundy. Zobrazí sa . Deaktivujte varnú dosku pomocou .

Dočasné potlačenie funkcie len na jedno varenie: aktivujte varnú dosku pomocou . Zobrazí sa . Dotknite sa ikony na 4 sekundy. Nastavte stupeň ohrevu do 10 sekúnd. Môžete ovládať varnú dosku. Keď deaktivujete varnú dosku pomocou , funkcia opäť funguje.

Riadenie výkonu

Ak je aktívnych viacero zón a spotrebovaný výkon prekročí obmedzenie zdroja napájania, táto funkcia rozdelí dostupný výkon medzi všetky varné zóny. Varná doska riadi stupne ohrevu, aby chránila poistky domácej inštalácie.

• Varné zóny sú zoskupené podľa polohy a počtu fáz v varnej doske. Každá fáza má maximálne elektrické zaťaženie (3 700 W). Ak varná doska dosiahne limit maximálneho dostupného výkonu v rámci jednej fázy, výkon varných zón sa automaticky zníži.
• Stupeň ohrevu naposledy zvolenej varnej zóny má vždy prioritu. Zostávajúci výkon sa rozdelí medzi predtým aktivované varné zóny v opačnom poradí výberu.
• Displej stupňa ohrevu znížených zón sa prepína medzi pôvodne zvoleným stupňom ohrevu a zníženým stupňom ohrevu.
• Počkajte, kým displej prestane blikať, alebo znížte stupeň ohrevu naposledy zvolenej varnej zóny. Varné zóny budú pokračovať v prevádzke so zníženým stupňom ohrevu. V prípade potreby manuálne zmeňte stupne ohrevu varných zón.

Možné kombinácie rozdelenia výkonu medzi varné zóny nájdete na obrázku.

Hob2Hood

Ide o pokročilú automatickú funkciu, ktorá spája varnú dosku so špeciálnym odsávačom pár. Varná doska aj odsávač pár majú infračervený komunikačný systém. Rýchlosť ventilátora sa automaticky nastavuje na základe nastavenia režimu a teploty najhorúcejšieho riadu na varnej doske. Ventilátor môžete ovládať aj manuálne z varnej dosky.

Pri väčšine odsávačov pár je diaľkový systém pôvodne deaktivovaný. Pred použitím funkcie ho aktivujte. Viac informácií nájdete v používateľskej príručke odsávača pár.

Automatická prevádzka funkcie

Na automatickú prevádzku funkcie nastavte automatický režim na H1 – H6. Varná doska je pôvodne nastavená na H5. Odsávač pár reaguje vždy, keď ovládate varnú dosku. Varná doska automaticky rozpozná teplotu riadu a upraví rýchlosť ventilátora.

Automatické režimy

	Automatické svetlo	Varenie 1)	Vyprážanie 2)
Režim H0	Vypnuté	Vypnuté	Vypnuté
Režim H1	Zapnuté	Vypnuté	Vypnuté
Režim H2 3)	Zapnuté	Rýchlosť ventilátora 1	Rýchlosť ventilátora 1
Režim H3	Zapnuté	Vypnuté	Rýchlosť ventilátora 1
Režim H4	Zapnuté	Rýchlosť ventilátora 1	Rýchlosť ventilátora 1
Režim H5	Zapnuté	Rýchlosť ventilátora 1	Rýchlosť ventilátora 2
Režim H6	Zapnuté	Rýchlosť ventilátora 2	Rýchlosť ventilátora 3

1) Varná doska rozpozná proces varenia a aktivuje rýchlosť ventilátora v súlade s automatickým režimom.
2) Varná doska rozpozná proces vyprážania a aktivuje rýchlosť ventilátora v súlade s automatickým režimom.
3) Tento režim aktivuje ventilátor a svetlo a nezávisí od teploty.

Zmena automatického režimu

1. Deaktivujte spotrebič.
2. Dotknite sa ikony na 3 sekundy. Displej sa zapne a vypne.
3. Dotknite sa ikony na 3 sekundy.
4. Niekoľkokrát sa dotknite ikony , kým sa nezobrazí .
5. Dotknite sa ikony časovača na výber automatického režimu.

Na ovládanie odsávača pár priamo na paneli odsávača pár deaktivujte automatický režim funkcie.

Keď skončíte s varením a deaktivujete varnú dosku, ventilátor odsávača pár môže ešte určitý čas fungovať. Po uplynutí tohto času systém automaticky deaktivuje ventilátor a zabráni náhodnej aktivácii ventilátora na nasledujúcich 30 sekúnd.

Manuálne ovládanie rýchlosti ventilátora

Funkciu môžete ovládať aj manuálne.
Ak to chcete urobiť, dotknite sa ikony , keď je varná doska aktívna.
Tým sa deaktivuje automatická prevádzka funkcie a umožní vám manuálne zmeniť rýchlosť ventilátora. Stlačením ikony zvýšite rýchlosť ventilátora o jeden stupeň. Keď dosiahnete intenzívnu úroveň a znova stlačíte ikonu , nastavíte rýchlosť ventilátora na 0, čím sa deaktivuje ventilátor odsávača pár. Ak chcete ventilátor znova spustiť s rýchlosťou ventilátora 1, dotknite sa ikony .

Ak chcete aktivovať automatickú prevádzku funkcie, deaktivujte varnú dosku a znova ju aktivujte.

Aktivácia svetla

Varnú dosku môžete nastaviť tak, aby automaticky aktivovala svetlo vždy, keď aktivujete varnú dosku.
Ak to chcete urobiť, nastavte automatický režim na H1 – H6.

Svetlo na odsávači pár sa deaktivuje 2 minúty po deaktivácii varnej dosky.

RADY A TIPY

Pozrite si kapitoly o bezpečnosti.

Kuchynský riad

Pre indukčné varné zóny vytvára silné elektromagnetické pole teplo v kuchynskom riade veľmi rýchlo.

Používajte indukčné varné zóny s vhodným kuchynským riadom.

• Dno kuchynského riadu musí byť čo najhrubšie a najrovnejšie.
• Pred položením na povrch varnej dosky sa uistite, že je dno panvice čisté a suché.
• Aby ste predišli poškriabaniu, nešúchajte hrniec po keramickom skle.

Materiál kuchynského riadu

• správny: liatina, oceľ, smaltovaná oceľ, nehrdzavejúca oceľ, viacvrstvové dno (so správnym označením od výrobcu).
• nesprávny: hliník, meď, mosadz, sklo, keramika, porcelán.

Kuchynský riad je vhodný na indukčnú varnú dosku, ak:

• voda sa veľmi rýchlo varí na zóne nastavenej na najvyšší stupeň ohrevu.
• magnet ťahá na dno kuchynského riadu.

Rozmery kuchynského riadu

• Indukčné varné zóny sa automaticky prispôsobia rozmerom dna kuchynského riadu.
• Účinnosť varnej zóny súvisí s priemerom kuchynského riadu. Kuchynský riad s priemerom menším ako minimum prijíma iba časť výkonu generovaného varnou zónou.
• Z bezpečnostných dôvodov a pre optimálne výsledky varenia nepoužívajte kuchynský riad väčší, ako je uvedené v časti „Špecifikácia varných zón“. Počas varenia nenechávajte kuchynský riad v blízkosti ovládacieho panela. Mohlo by to ovplyvniť fungovanie ovládacieho panela alebo náhodne aktivovať funkcie varnej dosky.

Pozrite si časť „Technické údaje“.

Hluky počas prevádzky

Ak počujete:

• praskavý zvuk: kuchynský riad je vyrobený z rôznych materiálov (sendvičová konštrukcia).
• piskľavý zvuk: používate varnú zónu s vysokým výkonom a kuchynský riad je vyrobený z rôznych materiálov (sendvičová konštrukcia).
• bzučanie: používate vysoký výkon.
• cvakanie: dochádza k elektrickému prepínaniu.
• syčanie, bzučanie: ventilátor pracuje.

Hluky sú normálne a neindikujú žiadnu poruchu.

Príklady použitia pri varení

Korelácia medzi nastavením tepla zóny a jej spotrebou energie nie je lineárna. Keď zvýšite nastavenie tepla, nie je to úmerné zvýšeniu spotreby energie. To znamená, že varná zóna so stredným nastavením tepla spotrebuje menej ako polovicu svojho výkonu.

Údaje v tabuľke sú len orientačné.

Nastavenie tepla	Použite na:	Čas (min)	Rady
- 1	Udržujte uvarené jedlo teplé.	podľa potreby	Položte na kuchynský riad veko.
1 - 2	Holandská omáčka, rozpustenie: maslo, čokoláda, želatína.	5 - 25	Z času na čas premiešajte.
1 - 2	Spevnenie: nadýchané omelety, zapečené vajcia.	10 - 40	Varte s vekom.
2 - 3	Varte ryžu a jedlá na báze mlieka, zohrejte hotové jedlá.	25 - 50	Pridajte aspoň dvakrát toľko tekutiny ako ryže, premiešajte mliečne jedlá v polovici postupu.
3 - 4	Varte v pare zeleninu, ryby, mäso.	20 - 45	Pridajte niekoľko lyžíc tekutiny.
4 - 5	Varte v pare zemiaky.	20 - 60	Použite max. ¼ l vody na 750 g zemiakov.
4 - 5	Varte väčšie množstvá jedla, dusené jedlá a polievky.	60 - 150	Do 3 l tekutiny plus prísady.
6 - 7	Jemné vyprážanie: rezeň, teľací cordon bleu, kotlety, karbonátky, klobásy, pečeň, zápražka, vajcia, palacinky, šišky.	podľa potreby	V polovici otočte.
7 - 8	Ťažké vyprážanie, zemiakové placky, sviečková, steaky.	5 - 15	V polovici otočte.
9	Varte vodu, varte cestoviny, opekajte mäso (guláš, pečené mäso v hrnci), vyprážajte hranolky.
	Varte veľké množstvá vody. Funkcia PowerBoost je aktivovaná.

Rady a tipy pre Hob2Hood

Keď používate varnú dosku s funkciou:

• Chráňte panel digestora pred priamym slnečným žiarením.
• Nesmerujte halogénové svetlo na panel digestora.
• Nezakrývajte ovládací panel varnej dosky.
• Neprerušujte signál medzi varnou doskou a digestorom (napr. rukou, rukoväťou kuchynského riadu alebo vysokým hrncom). Pozrite si obrázok.


Digestor na obrázku je len príklad.

Ostatné diaľkovo ovládané spotrebiče môžu blokovať signál. Nepoužívajte žiadne takéto spotrebiče v blízkosti varnej dosky, keď je funkcia Hob²Hood zapnutá.

Digestory s funkciou Hob²Hood
Ak chcete nájsť kompletný sortiment digestorov, ktoré fungujú s touto funkciou, pozrite si našu webovú stránku pre spotrebiteľov.

STAROSTLIVOSŤ A ČISTENIE

Pozrite si kapitoly o bezpečnosti.

Všeobecné informácie

• Varnú dosku čistite po každom použití.
• Vždy používajte kuchynský riad s čistým dnom.
• Škrabance alebo tmavé škvrny na povrchu nemajú vplyv na to, ako varná doska funguje.
• Používajte špeciálny čistiaci prostriedok vhodný na povrch varnej dosky.
• Používajte špeciálnu škrabku na sklo.

Čistenie spotrebiča

•
  Okamžite odstráňte: roztavený plast, plastovú fóliu, cukor a jedlo s cukrom, inak môžu nečistoty spôsobiť poškodenie varnej dosky. Dávajte pozor, aby ste sa nepopálili. Používajte špeciálnu škrabku na varné dosky na sklenený povrch pod ostrým uhlom a pohybujte čepeľou po povrchu.
• Odstráňte, keď je varná doska dostatočne vychladnutá: kruhy vodného kameňa, kruhy od vody, mastné škvrny, lesklé kovové zafarbenie. Varnú dosku očistite vlhkou handričkou a neabrazívnym čistiacim prostriedkom. Po vyčistení utrite varnú dosku dosucha mäkkou handričkou.
• Odstráňte lesklé kovové zafarbenie: použite roztok vody s octom a očistite sklenený povrch handričkou.

RIEŠENIE PROBLÉMOV

Pozrite si kapitoly o bezpečnosti.

Čo robiť, ak

Problém	Možná príčina	Náprava
Nemôžete aktivovať alebo ovládať varnú dosku.	Varná doska nie je pripojená k elektrickej sieti alebo je pripojená nesprávne.	Skontrolujte, či je varná doska správne pripojená k elektrickej sieti.
	Poistka je prepálená.	Uistite sa, že príčinou poruchy je poistka. Ak sa poistka opakovane prepáli, kontaktujte kvalifikovaného elektrikára.
	Nastavenie ohrevu nenastavíte do 10 sekúnd.	Znova aktivujte varnú dosku a nastavte stupeň ohrevu do 10 sekúnd.
	Dotkli ste sa 2 alebo viacerých senzorových polí súčasne.	Dotýkajte sa iba jedného senzorového poľa.
	Funguje funkcia Pause (Pauza).	Pozrite si časť „Každodenné používanie“.
	Na ovládacom paneli sa nachádzajú škvrny od vody alebo tuku.	Vyčistite ovládací panel.
Ozve sa zvukový signál a varná doska sa deaktivuje. Po deaktivácii varnej dosky sa ozve zvukový signál.	Na jedno alebo viac senzorových polí ste položili nejaký predmet.	Odstráňte predmet zo senzorových polí.
Varná doska sa deaktivuje.	Položili ste niečo na senzorové pole .	Odstráňte predmet zo senzorového poľa.
Ukazovateľ zvyškového tepla sa nerozsvieti.	Zóna nie je horúca, pretože fungovala iba krátky čas, alebo je senzor poškodený.	Ak zóna fungovala dostatočne dlho na to, aby bola horúca, obráťte sa na autorizované servisné stredisko.
Funkcia Hob²Hood nefunguje.	Zakryli ste ovládací panel.	Odstráňte predmet z ovládacieho panela.
	Používate veľmi vysoký hrniec, ktorý blokuje signál.	Použite menší hrniec, zmeňte varnú zónu alebo odsávač pár ovládajte manuálne.
Funkcia Automatic Heat Up (Automatické zahriatie) nefunguje.	Zóna je horúca.	Nechajte zónu dostatočne vychladnúť.
	Je nastavený najvyšší stupeň ohrevu.	Najvyšší stupeň ohrevu má rovnaký výkon ako funkcia.
Stupeň ohrevu sa mení medzi dvomi úrovňami.	Funguje funkcia Power management (Riadenie výkonu).	Pozrite si časť „Každodenné používanie“.
Senzorové polia sa zahrievajú.	Riady sú príliš veľké alebo ste ich položili príliš blízko k ovládacím prvkom.	Ak je to možné, položte veľké riady na zadné zóny.
sa rozsvieti.	Funguje funkcia Child Safety Device (Detská poistka) alebo Lock (Zámok).	Pozrite si časť „Každodenné používanie“.
sa rozsvieti.	Na zóne nie sú žiadne riady.	Položte riady na zónu.
	Riady nezakrývajú krížik/štvorec.	Úplne zakryte krížik/štvorec.
	Riady sú nevhodné.	Používajte vhodné riady. Pozrite si časť „Rady a tipy“.
	Priemer dna riadu je pre zónu príliš malý.	Používajte riady so správnymi rozmermi. Pozrite si časť „Technické údaje“.
a rozsvieti sa číslo.	Vo varnej doske sa vyskytla chyba.	Deaktivujte varnú dosku a po 30 sekundách ju znova aktivujte. Ak sa znova rozsvieti, odpojte varnú dosku od elektrickej siete. Po 30 sekundách varnú dosku znova pripojte. Ak problém pretrváva, obráťte sa na autorizované servisné stredisko.
Počujete nepretržitý zvukový signál.	Elektrické pripojenie je nesprávne.	Odpojte varnú dosku od elektrickej siete. Požiadajte kvalifikovaného elektrikára, aby skontroloval inštaláciu.

Ak neviete nájsť riešenie
Ak sami neviete nájsť riešenie problému, kontaktujte svojho predajcu alebo autorizované servisné stredisko. Uveďte údaje z výrobného štítku. Uveďte tiež trojciferný kód pre sklenenú keramiku (nachádza sa v rohu sklenenej plochy) a zobrazenú chybovú správu. Uistite sa, že ste varnú dosku používali správne. Ak nie, servis servisným technikom alebo predajcom nebude spoplatnený, a to ani počas záručnej doby. Informácie o záručnej dobe a autorizovaných servisných strediskách nájdete v záručnej knižke.

TECHNICKÉ ÚDAJE

Výrobný štítok

Model ZITN844K
Typ 62 D4A 01 AA
Indukcia 7,35 kW
PNC 949 595 702 01
220 – 240 V / 400 V 2N, 50 – 60 Hz
Vyrobené v: Nemecko
7,35 kW

Špecifikácia varných zón

Varná zóna	Nominálny výkon (maximálne nastavenie ohrevu) [W]	PowerBoost [W]	Maximálna doba trvania funkcie PowerBoost [min]	Priemer riadu [mm]
Ľavá predná	2300	3200	10	125 – 210
Ľavá zadná	2300	3200	10	125 – 210
Pravá predná	2300	3200	10	125 – 210
Pravá zadná	2300	3200	10	125 – 210

Výkon varných zón sa môže v malom rozsahu líšiť od údajov v tabuľke. Mení sa s materiálom a rozmermi riadu.
Na dosiahnutie optimálnych výsledkov varenia používajte riad, ktorý nie je väčší ako priemer uvedený v tabuľke.

ENERGETICKÁ ÚČINNOSŤ

Informácie o výrobku podľa nariadení EÚ a Spojeného kráľovstva o ekodizajne

Identifikácia modelu				ZITN844K
Typ varnej dosky				Vstavaná varná doska
Počet varných zón				4
Technológia ohrevu				Indukcia
Priemer kruhových varných zón (Ø)			Ľavá predná	21,0 cm
			Ľavá zadná	21,0 cm
			Pravá predná	21,0 cm
			Pravá zadná	21,0 cm
Spotreba energie na varnú zónu (EC electric cooking)			Ľavá predná	179,6 Wh/kg
			Ľavá zadná	189,1 Wh/kg
			Pravá predná	187,3 Wh/kg
			Pravá zadná	189,1 Wh/kg
Spotreba energie varnej dosky (EC electric hob)				186,3 Wh/kg

IEC / EN 60350-2, BS EN 60350-2 – Domáce elektrické spotrebiče na varenie – Časť 2: Varné dosky – Metódy merania výkonu

Merania energie vzťahujúce sa na oblasť varenia sú označené značením príslušných varných zón.

Úspora energie

Počas každodenného varenia môžete ušetriť energiu, ak budete postupovať podľa nižšie uvedených rád.

• Pri ohrievaní vody použite iba množstvo, ktoré potrebujete.
• Ak je to možné, vždy položte pokrievky na riad.
• Pred aktiváciou varnej zóny na ňu položte riad.
• Položte menší riad na menšie varné zóny.
• Položte riad priamo do stredu varnej zóny.
• Použite zvyškové teplo na udržanie jedla v teple alebo na jeho rozpustenie.

BEZPEČNOSTNÉ INFORMÁCIE

Pred inštaláciou a používaním spotrebiča si pozorne prečítajte priložené pokyny. Výrobca nezodpovedá za žiadne zranenia alebo škody, ktoré sú výsledkom nesprávnej inštalácie alebo používania. Pokyny vždy uchovávajte na bezpečnom a prístupnom mieste pre budúce použitie.

Bezpečnosť detí a zraniteľných osôb

• Tento spotrebič môžu používať deti staršie ako 8 rokov a osoby so zníženými fyzickými, zmyslovými alebo mentálnymi schopnosťami alebo s nedostatkom skúseností a vedomostí, ak sú pod dozorom alebo im boli poskytnuté pokyny týkajúce sa používania spotrebiča bezpečným spôsobom a rozumejú súvisiacim rizikám. Deti mladšie ako 8 rokov a osoby s veľmi rozsiahlymi a komplexnými zdravotnými postihnutiami sa musia držať mimo dosahu spotrebiča, pokiaľ nie sú nepretržite pod dozorom.
• Deti by mali byť pod dozorom, aby sa zabezpečilo, že sa so spotrebičom nebudú hrať.
• Všetky obaly uchovávajte mimo dosahu detí a zlikvidujte ich vhodným spôsobom.
•
  Spotrebič a jeho prístupné časti sa počas používania zahrievajú. Deti a domáce zvieratá držte mimo dosahu spotrebiča počas používania a počas chladenia.
• Ak má spotrebič detskú poistku, mala by byť aktivovaná.
• Deti nesmú vykonávať čistenie a údržbu spotrebiča bez dozoru.

Všeobecná bezpečnosť

• Tento spotrebič je určený len na účely varenia.
• Tento spotrebič je určený na použitie v jednom byte v domácnosti v interiéri.
• Tento spotrebič sa smie používať v kanceláriách, hotelových izbách, izbách pre hostí v penziónoch, izbách pre hostí na farmách a v iných podobných ubytovacích zariadeniach, kde takéto používanie nepresahuje (priemerné) úrovne domáceho používania.
•
  Spotrebič a jeho prístupné časti sa počas používania zahrievajú. Je potrebné dbať na to, aby ste sa nedotýkali vykurovacích telies.
•
  Varenie bez dozoru na varnej doske s tukom alebo olejom môže byť nebezpečné a môže viesť k požiaru.
• Na hasenie požiaru pri varení nikdy nepoužívajte vodu. Vypnite spotrebič a plamene zakryte napr. protipožiarnou dekou alebo pokrievkou.
•
  Spotrebič nesmie byť napájaný prostredníctvom externého spínacieho zariadenia, ako je časovač, alebo pripojený k obvodu, ktorý je pravidelne zapínaný a vypínaný verejnou službou.
•
  Proces varenia musí byť pod dozorom. Krátky proces varenia musí byť neustále pod dozorom.
•
  Na varné plochy neodkladajte žiadne predmety.
• Kovové predmety, ako sú nože, vidličky, lyžice a pokrievky, by sa nemali ukladať na povrch varnej dosky, pretože sa môžu zahriať.
• Spotrebič nepoužívajte pred jeho inštaláciou do vstavanej konštrukcie.
• Na čistenie spotrebiča nepoužívajte parný čistič.
• Po použití vypnite varnú dosku pomocou jej ovládacieho prvku a nespoliehajte sa na detektor panvice.
• Ak je povrch zo sklokeramiky/sklenený povrch prasknutý, vypnite spotrebič a odpojte ho od elektrickej siete. V prípade, že je spotrebič pripojený priamo k elektrickej sieti pomocou spojovacej skrinky, vyberte poistku, aby ste spotrebič odpojili od napájania. V oboch prípadoch kontaktujte autorizované servisné stredisko.
• Ak je napájací kábel poškodený, musí ho vymeniť výrobca, autorizovaný servis alebo podobne kvalifikované osoby, aby sa predišlo nebezpečenstvu.
•
  Používajte len ochranné kryty varných dosiek, ktoré navrhol výrobca spotrebiča na varenie alebo ktoré sú uvedené výrobcom spotrebiča v návode na použitie ako vhodné, alebo ochranné kryty varných dosiek zabudované do spotrebiča. Používanie nevhodných krytov môže spôsobiť nehody.

BEZPEČNOSTNÉ POKYNY

Tento spotrebič smie inštalovať iba kvalifikovaná osoba.

Riziko poranenia alebo poškodenia spotrebiča.

Inštalácia

• Odstráňte všetky obalové materiály.
• Neinštalujte ani nepoužívajte poškodený spotrebič.
• Postupujte podľa pokynov na inštaláciu, ktoré sú súčasťou spotrebiča.
• Dodržujte minimálnu vzdialenosť od ostatných spotrebičov a jednotiek.
• Pri premiestňovaní spotrebiča buďte vždy opatrní, pretože je ťažký. Vždy používajte bezpečnostné rukavice a uzavretú obuv.
• Orezané povrchy skrinky utesnite tesniacim prostriedkom, aby ste zabránili napučaniu vplyvom vlhkosti.
• Spodnú časť spotrebiča chráňte pred parou a vlhkosťou.
• Neinštalujte spotrebič vedľa dverí alebo pod okno. Zabránite tak tomu, aby horúci riad vypadol zo spotrebiča pri otvorení dverí alebo okna.
• Každý spotrebič má na spodnej strane chladiace ventilátory.
• Ak je spotrebič nainštalovaný nad zásuvkou:
  • Neskladujte žiadne malé kúsky alebo listy papiera, ktoré by sa mohli vtiahnuť, pretože by mohli poškodiť chladiace ventilátory alebo narušiť chladiaci systém.
  • Medzi spodnou časťou spotrebiča a dielmi uloženými v zásuvke dodržiavajte vzdialenosť minimálne 2 cm.
• Odstráňte všetky deliace panely nainštalované v skrinke pod spotrebičom.

Elektrické pripojenie

Riziko požiaru a úrazu elektrickým prúdom.

• Všetky elektrické pripojenia by mal vykonať kvalifikovaný elektrikár.
• Spotrebič musí byť uzemnený.
• Pred vykonaním akejkoľvek operácie sa uistite, že je spotrebič odpojený od zdroja napájania.
• Uistite sa, že parametre na typovom štítku sú kompatibilné s elektrickými hodnotami napájacej siete.
• Uistite sa, že je spotrebič nainštalovaný správne. Uvoľnený a nesprávny kábel alebo zástrčka (ak je k dispozícii) elektrickej siete môžu spôsobiť prehriatie svorky.
• Používajte správny kábel elektrickej siete.
• Nenechajte kábel elektrickej siete zamotať sa.
• Uistite sa, že je nainštalovaná ochrana proti úrazu elektrickým prúdom.
• Použite upínaciu objímku na odľahčenie ťahu kábla.
• Uistite sa, že sa kábel alebo zástrčka (ak je k dispozícii) elektrickej siete nedotýkajú horúceho spotrebiča alebo horúceho riadu, keď spotrebič pripájate do zásuvky.
• Nepoužívajte adaptéry pre viac zástrčiek a predlžovacie káble.
• Dávajte pozor, aby ste nepoškodili zástrčku (ak je k dispozícii) alebo kábel elektrickej siete. Ak chcete vymeniť poškodený kábel elektrickej siete, kontaktujte naše autorizované servisné stredisko alebo elektrikára.
• Ochrana proti úrazu elektrickým prúdom živých a izolovaných častí musí byť upevnená tak, aby sa nedala odstrániť bez náradia.
• Zástrčku zapojte do zásuvky až na konci inštalácie. Uistite sa, že je po inštalácii prístup k zástrčke.
• Ak je zásuvka uvoľnená, nezapájajte do nej zástrčku.
• Neťahajte za kábel elektrickej siete, aby ste spotrebič odpojili. Vždy ťahajte za zástrčku.
• Používajte iba správne izolačné zariadenia: ističe vedenia, poistky (skrutkovacie poistky vybraté z držiaka), prúdové chrániče a stýkače.
• Elektrická inštalácia musí mať izolačné zariadenie, ktoré vám umožní odpojiť spotrebič od siete na všetkých póloch. Izolačné zariadenie musí mať šírku otvorenia kontaktov minimálne 3 mm.

Použitie

Riziko poranenia, popálenín a úrazu elektrickým prúdom.

• Nemeňte špecifikáciu tohto spotrebiča.
• Pred prvým použitím odstráňte všetky obaly, etikety a ochrannú fóliu (ak je k dispozícii).
• Uistite sa, že vetracie otvory nie sú zablokované.
• Nenechávajte spotrebič počas prevádzky bez dozoru.
• Po každom použití nastavte varnú zónu do polohy „vypnuté“.
• Na varné zóny neklaďte príbory ani pokrievky hrncov. Môžu sa zahriať.
• Nepoužívajte spotrebič s mokrými rukami alebo keď je v kontakte s vodou.
• Nepoužívajte spotrebič ako pracovnú alebo odkladaciu plochu.
• Ak je povrch spotrebiča prasknutý, okamžite odpojte spotrebič od zdroja napájania. Zabránite tak úrazu elektrickým prúdom.
• Používatelia s kardiostimulátorom musia dodržiavať vzdialenosť minimálne 30 cm od indukčných varných zón, keď je spotrebič v prevádzke.
• Pri vkladaní potravín do horúceho oleja môže dôjsť k rozstrekovaniu.

Riziko požiaru a výbuchu

• Tuky a olej môžu pri zahrievaní uvoľňovať horľavé výpary. Pri varení s tukmi a olejmi držte plamene alebo vyhrievané predmety mimo dosahu tukov a olejov.
• Výpary, ktoré uvoľňuje veľmi horúci olej, môžu spôsobiť samovznietenie.
• Použitý olej, ktorý môže obsahovať zvyšky jedla, môže spôsobiť požiar pri nižšej teplote ako olej použitý prvýkrát.
• Do spotrebiča, do jeho blízkosti ani naň neklaďte horľavé výrobky alebo predmety, ktoré sú vlhké horľavými výrobkami.

Riziko poškodenia spotrebiča.

• Na ovládací panel neklaďte horúci riad.
• Na sklenený povrch varnej dosky neklaďte horúci kryt panvice.
• Nenechajte riad vrieť do sucha.
• Dávajte pozor, aby na spotrebič nespadli predmety alebo riad. Povrch sa môže poškodiť.
• Neaktivujte varné zóny s prázdnym riadom alebo bez riadu.
• Na spotrebič neklaďte hliníkovú fóliu.
• Riad vyrobený z liatiny alebo s poškodeným dnom môže spôsobiť škrabance na skle/sklokeramike. Tieto predmety vždy zdvihnite, keď ich musíte presunúť po varnej ploche.

Starostlivosť a čistenie

• Spotrebič pravidelne čistite, aby ste zabránili zhoršeniu povrchového materiálu.
• Pred čistením spotrebič vypnite a nechajte ho vychladnúť.
• Na čistenie spotrebiča nepoužívajte prúd vody a paru.
• Spotrebič čistite vlhkou mäkkou handričkou. Používajte iba neutrálne čistiace prostriedky. Nepoužívajte abrazívne prostriedky, abrazívne čistiace podložky, rozpúšťadlá alebo kovové predmety.

Servis

• Ak chcete spotrebič opraviť, kontaktujte autorizované servisné stredisko. Používajte iba originálne náhradné diely.
• Čo sa týka žiaroviek v tomto produkte a náhradných žiaroviek predávaných samostatne: Tieto žiarovky sú určené na to, aby odolali extrémnym fyzickým podmienkam v domácich spotrebičoch, ako je teplota, vibrácie, vlhkosť, alebo sú určené na signalizáciu informácií o prevádzkovom stave spotrebiča. Nie sú určené na použitie v iných aplikáciách a nie sú vhodné na osvetlenie miestností v domácnosti.

NAVŠTÍVTE NAŠU WEBOVÚ STRÁNKU A:
Získajte rady na používanie, brožúry, nástroj na riešenie problémov, informácie o servise a oprave: www.zanussi.com/support
zanussi.com\register

Zmeny vyhradené bez predchádzajúceho upozornenia.

Referencie

• Zanussi - Zanussi.com

Stiahnuť návod

Tu si môžete stiahnuť úplnú verziu návodu vo formáte pdf, môže obsahovať ďalšie bezpečnostné pokyny, informácie o záruke, pravidlá FCC atď.

Stiahnuť Zanussi ZITN844K - Návod na použitie indukčnej varnej dosky

Dostupné jazyky
