Zanussi ZITN844K - Manuale del piano a induzione

INSTALLAZIONE

Fare riferimento ai capitoli sulla sicurezza.

Prima dell'installazione

Prima di installare il piano cottura, annotare il numero di serie dalla targhetta identificativa. La targhetta identificativa si trova sulla parte inferiore del piano cottura.

Unità a incasso

Utilizzare i piani cottura a incasso solo dopo aver montato il piano cottura in unità a incasso e piani di lavoro corretti che siano conformi agli standard.

Cavo di collegamento

• Per un collegamento monofase o bifase, utilizzare il tipo di cavo: H03V2V2F o H05BB-F che sopporti una temperatura di 90 °C o superiore.
• Per sostituire il cavo di alimentazione danneggiato, utilizzare il cavo: H03V2V2-F o H05BB-F che sopporti una temperatura di 90 °C o superiore. Contattare un centro di assistenza autorizzato. Il cavo di collegamento può essere sostituito solo da un elettricista qualificato.

Montaggio

Se si installa il piano cottura sotto una cappa, consultare le istruzioni di installazione della cappa per la distanza minima tra gli apparecchi.

Se l'apparecchio è installato sopra un cassetto, la ventilazione del piano cottura può riscaldare gli oggetti riposti nel cassetto durante il processo di cottura.

Combinazione con forno standard

Combinazione con forno doppio

A = min. 6 mm, per forni doppi di AEG, Electrolux e Zanussi.
A = min. 12 mm, per forni doppi di altre marche.

DESCRIZIONE DEL PRODOTTO

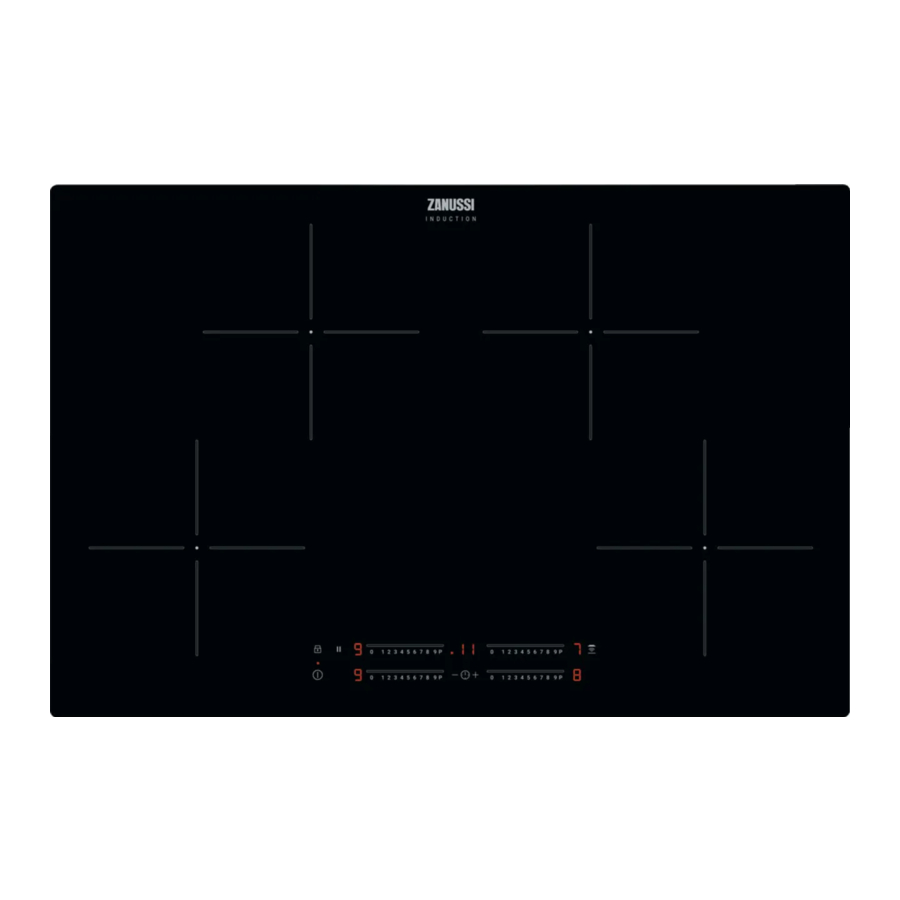

Disposizione della superficie di cottura

1. Zona di cottura a induzione
2. Pannello di controllo

Disposizione del pannello di controllo

Utilizzare i campi sensore per far funzionare l'apparecchio. I display, gli indicatori e i suoni indicano quali funzioni sono in funzione.

	Campo sensore	Funzione	Commento
		ON / OFF	Per attivare e disattivare il piano cottura.
		Blocco / Dispositivo di sicurezza bambini	Per bloccare/sbloccare il pannello di controllo.
		Pausa	Per attivare e disattivare la funzione.
	-	Display impostazione calore	Per mostrare l'impostazione del calore.
	-	Indicatori timer delle zone di cottura	Per mostrare per quale zona si imposta il tempo.
	-	Display timer	Per mostrare il tempo in minuti.
		Hob²Hood	Per attivare e disattivare la modalità manuale della funzione.
		-	Per selezionare la zona di cottura.
		-	Per aumentare o diminuire il tempo.
		PowerBoost	Per attivare la funzione.
	-	Barra di controllo	Per impostare un'impostazione di calore.

Display impostazione calore

Display	Descrizione
	La zona di cottura è disattivata.
	La zona di cottura è in funzione.
	Pausa in funzione.
	Riscaldamento automatico in funzione.
	PowerBoost in funzione.
+ cifra	Si è verificato un malfunzionamento.
	OptiHeat Control (indicatore di calore residuo a 3 fasi): continua a cuocere/mantieni caldo/calore residuo.
	Blocco / Dispositivo di sicurezza bambini in funzione.
	Pentola non corretta o troppo piccola o nessuna pentola sulla zona di cottura.
	Spegnimento automatico in funzione.

OptiHeat Control (indicatore di calore residuo a 3 fasi)

Fintanto che l'indicatore è acceso, c'è il rischio di ustioni da calore residuo.

Le zone di cottura a induzione producono il calore necessario per il processo di cottura direttamente sul fondo della pentola. La vetroceramica viene riscaldata dal calore della pentola.

Gli indicatori appaiono quando una zona di cottura è calda. Mostrano il livello di calore residuo per le zone di cottura che si stanno attualmente utilizzando.

L'indicatore può anche apparire:

• per le zone di cottura vicine anche se non le si sta utilizzando,
• quando una pentola calda viene posizionata su una zona di cottura fredda,
• quando il piano cottura è disattivato ma la zona di cottura è ancora calda.

L'indicatore scompare quando la zona di cottura si è raffreddata.

USO QUOTIDIANO

Fare riferimento ai capitoli sulla sicurezza.

Attivazione e disattivazione

Toccare per 1 secondo per attivare o disattivare il piano cottura.

Spegnimento automatico

La funzione disattiva automaticamente il piano cottura se:

• tutte le zone di cottura sono disattivate,
• non si imposta il livello di calore dopo aver attivato il piano cottura,
• si versa qualcosa o si mette qualcosa sul pannello di controllo per più di 10 secondi (una pentola, un panno, ecc.). Viene emesso un segnale acustico e il piano cottura si disattiva. Rimuovere l'oggetto o pulire il pannello di controllo.
• il piano cottura si surriscalda (ad esempio, quando una casseruola bolle a secco). Lasciare raffreddare la zona di cottura prima di utilizzare nuovamente il piano cottura.
• si utilizza una pentola errata. Il simbolo si accende e la zona di cottura si disattiva automaticamente dopo 2 minuti.
• non si disattiva una zona di cottura o non si modifica il livello di calore. Dopo un po' di tempo si accende e il piano cottura si disattiva.

La relazione tra il livello di calore e il tempo dopo il quale il piano cottura si disattiva:

Livello di calore	Il piano cottura si disattiva dopo
, 1 - 2	6 ore
3 - 4	5 ore
5	4 ore
6 - 9	1,5 ore

Il livello di calore

Per impostare o modificare il livello di calore:
Toccare la barra di controllo all'impostazione di calore corretta oppure spostare il dito lungo la barra di controllo fino a raggiungere l'impostazione di calore corretta.

Utilizzo delle zone di cottura

Posizionare la pentola sulla croce/sul quadrato che si trova sulla superficie di cottura. Coprire completamente la croce/il quadrato. Le zone di cottura a induzione si adattano automaticamente alle dimensioni del fondo della pentola. È possibile cucinare con la pentola grande su due zone di cottura contemporaneamente.

Riscaldamento automatico

Attivare questa funzione per ottenere l'impostazione di calore desiderata in un tempo più breve. Quando è attiva, la zona funziona all'impostazione più alta all'inizio e poi continua a cuocere all'impostazione di riscaldamento desiderata.

Per attivare la funzione, la zona di cottura deve essere fredda.

Per attivare la funzione per una zona di cottura: toccare ( si accende). Toccare immediatamente l'impostazione di calore desiderata. Dopo 3 secondi si accende.

Per disattivare la funzione: modificare l'impostazione di calore.

PowerBoost

Questa funzione rende disponibile più potenza alle zone di cottura a induzione. La funzione può essere attivata per la zona di cottura a induzione solo per un periodo di tempo limitato. Dopo questo tempo, la zona di cottura a induzione torna automaticamente all'impostazione di calore più alta.

Fare riferimento al capitolo "Dati tecnici".

Per attivare la funzione per una zona di cottura: toccare . si accende.

Per disattivare la funzione: modificare l'impostazione di calore.

Timer

• Timer conto alla rovescia
  È possibile utilizzare questa funzione per impostare la durata di una singola sessione di cottura.
  Innanzitutto, impostare il livello di calore per la zona di cottura, quindi impostare la funzione.

Per impostare la zona di cottura: toccare ripetutamente finché non viene visualizzato l'indicatore di una zona di cottura.

Per attivare la funzione o modificare l'ora: toccare o del timer per impostare l'ora (00 - 99 minuti). Quando l'indicatore della zona di cottura inizia a lampeggiare, il tempo viene contato alla rovescia.

Per visualizzare il tempo rimanente: toccare per impostare la zona di cottura. L'indicatore della zona di cottura inizia a lampeggiare. Il display mostra il tempo rimanente.

Per disattivare la funzione: toccare per impostare la zona di cottura e quindi toccare . Il tempo rimanente viene contato alla rovescia fino a 00. L'indicatore della zona di cottura scompare.

Al termine del conto alla rovescia, viene emesso un segnale acustico e 00 lampeggia. La zona di cottura si disattiva.

Per interrompere il suono: toccare .

• Minuteria
  È possibile utilizzare questa funzione quando il piano cottura è attivo e le zone di cottura non sono in funzione. Il display dell'impostazione del calore mostra .

Per attivare la funzione: toccare e quindi toccare o del timer per impostare l'ora. Al termine del tempo, viene emesso un segnale acustico e 00 lampeggia.

Per interrompere il suono: toccare .

La funzione non ha alcun effetto sul funzionamento delle zone di cottura.

Pausa

Questa funzione imposta tutte le zone di cottura in funzione al livello di calore più basso.
Quando la funzione è in funzione, tutti gli altri simboli sui pannelli di controllo sono bloccati.
La funzione non interrompe le funzioni del timer.
Premere per attivare la funzione.
si accende. L'impostazione del calore viene abbassata a 1.

Per disattivare la funzione: premere . Viene visualizzata l'impostazione di calore precedente.

Blocco

È possibile bloccare il pannello di controllo mentre le zone di cottura sono in funzione. Impedisce una modifica accidentale dell'impostazione di calore.

Impostare prima l'impostazione di calore.

Per attivare la funzione: toccare . si accende per 4 secondi. Il timer rimane attivo.

Per disattivare la funzione: toccare . Viene visualizzata l'impostazione di calore precedente.

Quando si disattiva il piano cottura, si disattiva anche questa funzione.

Dispositivo di sicurezza per bambini

Questa funzione impedisce un funzionamento accidentale del piano cottura.

Per attivare la funzione: attivare il piano cottura con . Non impostare alcuna impostazione di calore. Toccare per 4 secondi. si accende. Disattivare il piano cottura con .

Per disattivare la funzione: attivare il piano cottura con . Non impostare alcuna impostazione di calore. Toccare per 4 secondi. si accende. Disattivare il piano cottura con .

Per ignorare la funzione solo per un tempo di cottura: attivare il piano cottura con . si accende. Toccare per 4 secondi. Impostare l'impostazione di calore in 10 secondi. È possibile utilizzare il piano cottura. Quando si disattiva il piano cottura con la funzione si attiva di nuovo.

Gestione della potenza

Se più zone sono attive e la potenza assorbita supera la limitazione dell'alimentazione, questa funzione divide la potenza disponibile tra tutte le zone di cottura. Il piano cottura controlla le impostazioni di calore per proteggere i fusibili dell'impianto domestico.

• Le zone di cottura sono raggruppate in base alla posizione e al numero di fasi del piano cottura. Ogni fase ha un carico elettrico massimo (3700 W). Se il piano cottura raggiunge il limite di potenza massima disponibile all'interno di una fase, la potenza delle zone di cottura verrà automaticamente ridotta.
• L'impostazione di calore della zona di cottura selezionata per ultima ha sempre la priorità. La potenza rimanente verrà divisa tra le zone di cottura attivate in precedenza in ordine inverso di selezione.
• Il display dell'impostazione di calore delle zone ridotte cambia tra l'impostazione di calore inizialmente selezionata e l'impostazione di calore ridotta.
• Attendere che il display smetta di lampeggiare o ridurre l'impostazione di calore della zona di cottura selezionata per ultima. Le zone di cottura continueranno a funzionare con l'impostazione di calore ridotta. Modificare manualmente le impostazioni di calore delle zone di cottura, se necessario.

Fare riferimento all'illustrazione per le possibili combinazioni in cui la potenza può essere distribuita tra le zone di cottura.

Hob2Hood

È una funzione automatica avanzata che collega il piano cottura a una cappa speciale. Sia il piano cottura che la cappa sono dotati di un comunicatore di segnale a infrarossi. La velocità della ventola viene definita automaticamente in base all'impostazione della modalità e alla temperatura della pentola più calda sul piano cottura. È anche possibile azionare la ventola dal piano cottura manualmente.

Per la maggior parte delle cappe, il sistema remoto è originariamente disattivato. Attivarlo prima di utilizzare la funzione. Per ulteriori informazioni, fare riferimento al manuale d'uso della cappa.

Funzionamento automatico della funzione

Per azionare la funzione automaticamente, impostare la modalità automatica su H1 – H6. Il piano cottura è originariamente impostato su H5. La cappa reagisce ogni volta che si aziona il piano cottura. Il piano cottura riconosce automaticamente la temperatura della pentola e regola la velocità della ventola.

Modalità automatiche

	Luce automatica	Bollitura 1)	Frittura 2)
Modalità H0	Spento	Spento	Spento
Modalità H1	Acceso	Spento	Spento
Modalità H2 3)	Acceso	Velocità ventola 1	Velocità ventola 1
Modalità H3	Acceso	Spento	Velocità ventola 1
Modalità H4	Acceso	Velocità ventola 1	Velocità ventola 1
Modalità H5	Acceso	Velocità ventola 1	Velocità ventola 2
Modalità H6	Acceso	Velocità ventola 2	Velocità ventola 3

1) Il piano cottura rileva il processo di ebollizione e attiva la velocità della ventola in base alla modalità automatica.
2) Il piano cottura rileva il processo di frittura e attiva la velocità della ventola in base alla modalità automatica.
3) Questa modalità attiva la ventola e la luce e non si basa sulla temperatura.

Modifica della modalità automatica

1. Disattivare l'apparecchio.
2. Toccare per 3 secondi. Il display si accende e si spegne.
3. Toccare per 3 secondi.
4. Toccare alcune volte fino a quando non viene visualizzato .
5. Toccare del timer per selezionare una modalità automatica.

Per azionare la cappa direttamente sul pannello della cappa, disattivare la modalità automatica della funzione.

Quando si termina la cottura e si disattiva il piano cottura, la ventola della cappa potrebbe continuare a funzionare per un certo periodo di tempo. Trascorso tale tempo, il sistema disattiva automaticamente la ventola e impedisce l'attivazione accidentale della ventola per i successivi 30 secondi.

Azionamento manuale della velocità della ventola

È anche possibile azionare la funzione manualmente.
Per farlo, toccare quando il piano cottura è attivo.
Ciò disattiva il funzionamento automatico della funzione e consente di modificare manualmente la velocità della ventola. Quando si preme , la velocità della ventola aumenta di uno. Quando si raggiunge un livello intensivo e si preme di nuovo , si imposta la velocità della ventola su 0, il che disattiva la ventola della cappa. Per riavviare la ventola con la velocità della ventola 1, toccare .

Per attivare il funzionamento automatico della funzione, disattivare il piano cottura e riattivarlo.

Attivazione della luce

È possibile impostare il piano cottura in modo che attivi automaticamente la luce ogni volta che si attiva il piano cottura.
Per farlo, impostare la modalità automatica su H1 – H6.

La luce sulla cappa si disattiva 2 minuti dopo la disattivazione del piano cottura.

SUGGERIMENTI E CONSIGLI

Fare riferimento ai capitoli sulla sicurezza.

Utensili da cucina

Per le zone di cottura a induzione, un forte campo elettromagnetico crea il calore negli utensili da cucina molto rapidamente.

Utilizzare le zone di cottura a induzione con utensili da cucina adatti.

• Il fondo degli utensili da cucina deve essere il più spesso e piatto possibile.
• Assicurarsi che i fondi delle pentole siano puliti e asciutti prima di posizionarli sulla superficie del piano cottura.
• Per evitare graffi, non far scorrere o strofinare la pentola sul vetroceramica.

Materiale degli utensili da cucina

• corretto: ghisa, acciaio, acciaio smaltato, acciaio inossidabile, fondo multistrato (con marcatura corretta da un produttore).
• non corretto: alluminio, rame, ottone, vetro, ceramica, porcellana.

Gli utensili da cucina sono adatti per un piano cottura a induzione se:

• l'acqua bolle molto rapidamente su una zona impostata sulla massima impostazione di calore.
• una calamita tira sul fondo degli utensili da cucina.

Dimensioni degli utensili da cucina

• Le zone di cottura a induzione si adattano automaticamente alle dimensioni del fondo degli utensili da cucina.
• L'efficienza della zona di cottura è correlata al diametro degli utensili da cucina. Gli utensili da cucina con un diametro inferiore al minimo ricevono solo una parte della potenza generata dalla zona di cottura.
• Per motivi di sicurezza e per risultati di cottura ottimali, non utilizzare utensili da cucina più grandi di quelli indicati in "Specifiche delle zone di cottura". Evitare di tenere gli utensili da cucina vicino al pannello di controllo durante la sessione di cottura. Ciò potrebbe influire sul funzionamento del pannello di controllo o attivare accidentalmente le funzioni del piano cottura.

Fare riferimento a "Dati tecnici".

I rumori durante il funzionamento

Se si sente:

• rumore di scoppio: gli utensili da cucina sono fatti di materiali diversi (una costruzione a sandwich).
• fischio: si utilizza una zona di cottura con un alto livello di potenza e gli utensili da cucina sono fatti di materiali diversi (una costruzione a sandwich).
• ronzio: si utilizza un alto livello di potenza.
• clic: si verifica una commutazione elettrica.
• sibilio, ronzio: la ventola è in funzione.

I rumori sono normali e non indicano alcun malfunzionamento.

Esempi di applicazioni di cottura

La correlazione tra l'impostazione del calore di una zona e il suo consumo di energia non è lineare. Quando si aumenta l'impostazione del calore, non è proporzionale all'aumento del consumo di energia. Ciò significa che una zona di cottura con l'impostazione di calore media utilizza meno della metà della sua potenza.

I dati nella tabella sono solo a titolo indicativo.

Impostazione del calore	Utilizzare per:	Tempo (min)	Suggerimenti
- 1	Mantenere caldi i cibi cotti.	quanto necessario	Mettere un coperchio sugli utensili da cucina.
1 - 2	Salsa olandese, sciogliere: burro, cioccolato, gelatina.	5 - 25	Mescolare di tanto in tanto.
1 - 2	Solidificare: omelette soffici, uova al forno.	10 - 40	Cuocere con un coperchio.
2 - 3	Far sobbollire riso e piatti a base di latte, riscaldare cibi pronti.	25 - 50	Aggiungere almeno il doppio del liquido rispetto al riso, mescolare i piatti a base di latte a metà della procedura.
3 - 4	Cuocere a vapore verdure, pesce, carne.	20 - 45	Aggiungere un paio di cucchiai di liquido.
4 - 5	Cuocere a vapore le patate.	20 - 60	Utilizzare max. ¼ l di acqua per 750 g di patate.
4 - 5	Cuocere grandi quantità di cibo, stufati e zuppe.	60 - 150	Fino a 3 l di liquido più ingredienti.
6 - 7	Frittura delicata: scaloppina, cordon bleu di vitello, cotolette, polpette, salsicce, fegato, roux, uova, frittelle, ciambelle.	quanto necessario	Girare a metà cottura.
7 - 8	Frittura pesante, hash brown, bistecche di controfiletto, bistecche.	5 - 15	Girare a metà cottura.
9	Far bollire l'acqua, cuocere la pasta, scottare la carne (gulasch, arrosto in casseruola), friggere le patatine.
	Far bollire grandi quantità di acqua. PowerBoost è attivato.

Suggerimenti e consigli per Hob2Hood

Quando si utilizza il piano cottura con la funzione:

• Proteggere il pannello della cappa dalla luce solare diretta.
• Non puntare la luce alogena sul pannello della cappa.
• Non coprire il pannello di controllo del piano cottura.
• Non interrompere il segnale tra il piano cottura e la cappa (ad es. con la mano, il manico di un utensile da cucina o una pentola alta). Vedere l'immagine.


La cappa nell'immagine è solo esemplificativa.

Altri apparecchi controllati a distanza potrebbero bloccare il segnale. Non utilizzare tali apparecchi vicino al piano cottura mentre Hob²Hood è attivo.

Cappe aspiranti con funzione Hob²Hood
Per trovare la gamma completa di cappe aspiranti che funzionano con questa funzione, consultare il nostro sito Web per i consumatori.

CURA E PULIZIA

Fare riferimento ai capitoli sulla sicurezza.

Informazioni generali

• Pulire il piano cottura dopo ogni utilizzo.
• Utilizzare sempre utensili da cucina con una base pulita.
• Graffi o macchie scure sulla superficie non influiscono sul funzionamento del piano cottura.
• Utilizzare un detergente speciale adatto alla superficie del piano cottura.
• Utilizzare un raschietto speciale per il vetro.

Pulizia dell'apparecchio

•
  Rimuovere immediatamente: plastica fusa, fogli di plastica, zucchero e alimenti con zucchero, altrimenti lo sporco può causare danni al piano cottura. Fare attenzione a evitare ustioni. Utilizzare uno speciale raschietto per piano cottura sulla superficie del vetro con un angolo acuto e spostare la lama sulla superficie.
• Rimuovere quando il piano cottura è sufficientemente freddo: anelli di calcare, anelli d'acqua, macchie di grasso, scolorimento metallico lucido. Pulire il piano cottura con un panno umido e un detergente non abrasivo. Dopo la pulizia, asciugare il piano cottura con un panno morbido.
• Rimuovere lo scolorimento metallico lucido: utilizzare una soluzione di acqua e aceto e pulire la superficie del vetro con un panno.

RISOLUZIONE DEI PROBLEMI

Fare riferimento ai capitoli sulla sicurezza.

Cosa fare se

Problema	Causa possibile	Rimedi
Non si riesce ad attivare o utilizzare il piano di cottura.	Il piano di cottura non è collegato all'alimentazione elettrica o è collegato in modo errato.	Controllare se il piano di cottura è collegato correttamente all'alimentazione elettrica.
	Il fusibile è saltato.	Assicurarsi che il fusibile sia la causa del malfunzionamento. Se il fusibile salta ripetutamente, contattare un elettricista qualificato.
	Non si imposta l'impostazione di calore per 10 secondi.	Attivare di nuovo il piano di cottura e impostare l'impostazione di calore in meno di 10 secondi.
	Sono stati toccati 2 o più campi sensore contemporaneamente.	Toccare solo un campo sensore.
	La pausa è attiva.	Fare riferimento alla sezione "Uso quotidiano".
	Sono presenti macchie di acqua o grasso sul pannello di controllo.	Pulire il pannello di controllo.
Viene emesso un segnale acustico e il piano di cottura si disattiva. Viene emesso un segnale acustico quando il piano di cottura viene disattivato.	È stato appoggiato qualcosa su uno o più campi sensore.	Rimuovere l'oggetto dai campi sensore.
Il piano di cottura si disattiva.	È stato appoggiato qualcosa sul campo sensore .	Rimuovere l'oggetto dal campo sensore.
L'indicatore di calore residuo non si accende.	La zona non è calda perché è stata utilizzata solo per un breve periodo di tempo o il sensore è danneggiato.	Se la zona è stata utilizzata abbastanza a lungo da essere calda, rivolgersi a un centro di assistenza autorizzato.
Hob²Hood non funziona.	È stato coperto il pannello di controllo.	Rimuovere l'oggetto dal pannello di controllo.
	Si utilizza una pentola molto alta che blocca il segnale.	Utilizzare una pentola più piccola, cambiare la zona di cottura o utilizzare la cappa manualmente.
Automatic Heat Up non funziona.	La zona è calda.	Lasciare raffreddare sufficientemente la zona.
	È impostata l'impostazione di calore più alta.	L'impostazione di calore più alta ha la stessa potenza della funzione.
L'impostazione di calore cambia tra due livelli.	È attivo il sistema di gestione della potenza.	Fare riferimento alla sezione "Uso quotidiano".
I campi sensore si surriscaldano.	La pentola è troppo grande o è stata posizionata troppo vicino ai comandi.	Posizionare, se possibile, le pentole grandi sulle zone posteriori.
si accende.	È attivo il dispositivo di sicurezza bambini o il blocco.	Fare riferimento alla sezione "Uso quotidiano".
si accende.	Non ci sono pentole sulla zona.	Posizionare le pentole sulla zona.
	La pentola non copre la croce/il quadrato.	Coprire completamente la croce/il quadrato.
	La pentola non è adatta.	Utilizzare pentole adatte. Fare riferimento alla sezione "Suggerimenti e consigli".
	Il diametro del fondo della pentola è troppo piccolo per la zona.	Utilizzare pentole con le dimensioni corrette. Fare riferimento alla sezione "Dati tecnici".
e un numero si accendono.	Si è verificato un errore nel piano di cottura.	Disattivare il piano di cottura e riattivarlo dopo 30 secondi. Se si accende di nuovo, scollegare il piano di cottura dall'alimentazione elettrica. Dopo 30 secondi, ricollegare il piano di cottura. Se il problema persiste, rivolgersi a un centro di assistenza autorizzato.
Si sente un segnale acustico continuo.	Il collegamento elettrico non è corretto.	Scollegare il piano di cottura dall'alimentazione elettrica. Chiedere a un elettricista qualificato di controllare l'installazione.

Se non si riesce a trovare una soluzione
Se non si riesce a trovare una soluzione al problema, contattare il rivenditore o un centro di assistenza autorizzato. Fornire i dati riportati sulla targhetta. Fornire anche il codice di tre cifre relativo al vetroceramica (si trova nell'angolo della superficie in vetro) e il messaggio di errore visualizzato. Assicurarsi di aver utilizzato correttamente il piano di cottura. In caso contrario, l'intervento di un tecnico dell'assistenza o di un rivenditore non sarà gratuito, anche durante il periodo di garanzia. Le informazioni sul periodo di garanzia e sui centri di assistenza autorizzati sono riportate nel libretto di garanzia.

DATI TECNICI

Targhetta identificativa

Modello ZITN844K
Tipo 62 D4A 01 AA
Induzione 7.35 kW
PNC 949 595 702 01
220 - 240 V / 400 V 2N, 50 - 60 Hz
Prodotto in: Germania
7.35 kW

Specifiche delle zone di cottura

Zona di cottura	Potenza nominale (impostazione di calore massima) [W]	PowerBoost [W]	Durata massima del PowerBoost [min]	Diametro della pentola [mm]
Anteriore sinistra	2300	3200	10	125 - 210
Posteriore sinistra	2300	3200	10	125 - 210
Anteriore destra	2300	3200	10	125 - 210
Posteriore destra	2300	3200	10	125 - 210

La potenza delle zone di cottura può essere leggermente diversa dai dati riportati nella tabella. Varia a seconda del materiale e delle dimensioni della pentola.
Per risultati di cottura ottimali, utilizzare pentole di dimensioni non superiori al diametro indicato nella tabella.

EFFICIENZA ENERGETICA

Informazioni sul prodotto in conformità con i regolamenti UE e Regno Unito in materia di progettazione ecocompatibile

Identificazione del modello				ZITN844K
Tipo di piano cottura				Piano cottura a incasso
Numero di zone di cottura				4
Tecnologia di riscaldamento				Induzione
Diametro delle zone di cottura circolari (Ø)			Anteriore sinistra	21,0 cm
			Posteriore sinistra	21,0 cm
			Anteriore destra	21,0 cm
			Posteriore destra	21,0 cm
Consumo di energia per zona di cottura (EC electric cooking)			Anteriore sinistra	179,6 Wh/kg
			Posteriore sinistra	189,1 Wh/kg
			Anteriore destra	187,3 Wh/kg
			Posteriore destra	189,1 Wh/kg
Consumo di energia del piano cottura (EC electric hob)				186,3 Wh/kg

IEC / EN 60350-2, BS EN 60350-2 - Apparecchi di cottura elettrici per uso domestico - Parte 2: Piani di cottura - Metodi per la misurazione delle prestazioni

Le misurazioni dell'energia relative alla zona di cottura sono identificate dai contrassegni delle rispettive zone di cottura.

Risparmio energetico

È possibile risparmiare energia durante la cottura quotidiana seguendo i suggerimenti riportati di seguito.

• Quando si riscalda l'acqua, utilizzare solo la quantità necessaria.
• Se possibile, mettere sempre i coperchi sulle pentole.
• Prima di attivare la zona di cottura, posizionare la pentola su di essa.
• Posizionare le pentole più piccole sulle zone di cottura più piccole.
• Posizionare la pentola direttamente al centro della zona di cottura.
• Utilizzare il calore residuo per mantenere il cibo caldo o per scioglierlo.

INFORMAZIONI SULLA SICUREZZA

Prima di installare e utilizzare l'apparecchio, leggere attentamente le istruzioni fornite. Il produttore non è responsabile per eventuali lesioni o danni derivanti da un'installazione o un utilizzo non corretti. Conservare sempre le istruzioni in un luogo sicuro e accessibile per riferimento futuro.

Sicurezza dei bambini e delle persone vulnerabili

• Questo apparecchio può essere utilizzato da bambini di età pari o superiore a 8 anni e da persone con ridotte capacità fisiche, sensoriali o mentali o prive di esperienza e conoscenza, a condizione che siano supervisionati o istruiti sull'uso dell'apparecchio in modo sicuro e comprendano i pericoli connessi. I bambini di età inferiore a 8 anni e le persone con disabilità molto estese e complesse devono essere tenuti lontani dall'apparecchio, a meno che non siano costantemente sorvegliati.
• I bambini devono essere sorvegliati per assicurarsi che non giochino con l'apparecchio.
• Tenere tutti gli imballaggi fuori dalla portata dei bambini e smaltirli in modo appropriato.
•
  L'apparecchio e le sue parti accessibili diventano caldi durante l'uso. Tenere i bambini e gli animali domestici lontani dall'apparecchio durante l'uso e il raffreddamento.
• Se l'apparecchio è dotato di un dispositivo di sicurezza per bambini, questo deve essere attivato.
• I bambini non devono eseguire la pulizia e la manutenzione dell'apparecchio senza supervisione.

Sicurezza generale

• Questo apparecchio è destinato esclusivamente alla cottura.
• Questo apparecchio è progettato per un singolo uso domestico in ambiente interno.
• Questo apparecchio può essere utilizzato in uffici, camere d'albergo, camere per gli ospiti in bed & breakfast, case coloniche per gli ospiti e altre sistemazioni simili in cui tale uso non supera i livelli di utilizzo domestico (medio).
•
  L'apparecchio e le sue parti accessibili diventano caldi durante l'uso. Prestare attenzione a non toccare gli elementi riscaldanti.
•
  La cottura incustodita su un piano di cottura con grasso o olio può essere pericolosa e può provocare un incendio.
• Non utilizzare mai l'acqua per spegnere l'incendio di cottura. Spegnere l'apparecchio e coprire le fiamme con, ad esempio, una coperta antincendio o un coperchio.
•
  L'apparecchio non deve essere alimentato tramite un dispositivo di commutazione esterno, come un timer, o collegato a un circuito che viene regolarmente acceso e spento da un'utenza.
•
  Il processo di cottura deve essere supervisionato. Un processo di cottura a breve termine deve essere supervisionato continuamente.
•
  Non conservare oggetti sulle superfici di cottura.
• Oggetti metallici come coltelli, forchette, cucchiai e coperchi non devono essere posizionati sulla superficie del piano di cottura in quanto possono surriscaldarsi.
• Non utilizzare l'apparecchio prima di averlo installato nella struttura a incasso.
• Non utilizzare un pulitore a vapore per pulire l'apparecchio.
• Dopo l'uso, spegnere l'elemento del piano di cottura tramite il suo comando e non fare affidamento sul rilevatore di pentole.
• Se la superficie in vetroceramica/vetro è incrinata, spegnere l'apparecchio e scollegarlo dalla rete elettrica. Nel caso in cui l'apparecchio sia collegato direttamente alla rete elettrica tramite scatola di derivazione, rimuovere il fusibile per scollegare l'apparecchio dall'alimentazione. In entrambi i casi, contattare il centro di assistenza autorizzato.
• Se il cavo di alimentazione è danneggiato, deve essere sostituito dal produttore, da un centro di assistenza autorizzato o da persone qualificate in modo simile per evitare pericoli.
•
  Utilizzare solo protezioni per piano di cottura progettate dal produttore dell'apparecchio di cottura o indicate dal produttore dell'apparecchio nelle istruzioni per l'uso come adatte o protezioni per piano di cottura incorporate nell'apparecchio. L'uso di protezioni inappropriate può causare incidenti.

ISTRUZIONI DI SICUREZZA

L'installazione di questo apparecchio deve essere eseguita esclusivamente da personale qualificato.

Rischio di lesioni o danni all'apparecchio.

Installazione

• Rimuovere tutto l'imballaggio.
• Non installare o utilizzare un apparecchio danneggiato.
• Seguire le istruzioni di installazione fornite con l'apparecchio.
• Mantenere la distanza minima dagli altri apparecchi e dalle unità.
• Prestare sempre attenzione quando si sposta l'apparecchio, poiché è pesante. Indossare sempre guanti di sicurezza e calzature chiuse.
• Sigillare le superfici tagliate del mobile con un sigillante per evitare che l'umidità provochi rigonfiamenti.
• Proteggere il fondo dell'apparecchio dal vapore e dall'umidità.
• Non installare l'apparecchio accanto a una porta o sotto una finestra. Ciò impedisce che le pentole calde cadano dall'apparecchio quando la porta o la finestra vengono aperte.
• Ogni apparecchio ha delle ventole di raffreddamento sul fondo.
• Se l'apparecchio è installato sopra un cassetto:
  • Non conservare piccoli pezzi o fogli di carta che potrebbero essere tirati dentro, poiché potrebbero danneggiare le ventole di raffreddamento o compromettere il sistema di raffreddamento.
  • Mantenere una distanza di almeno 2 cm tra il fondo dell'apparecchio e le parti conservate nel cassetto.
• Rimuovere eventuali pannelli di separazione installati nel mobile sotto l'apparecchio.

Collegamento elettrico

Rischio di incendio e scossa elettrica.

• Tutti i collegamenti elettrici devono essere eseguiti da un elettricista qualificato.
• L'apparecchio deve essere messo a terra.
• Prima di eseguire qualsiasi operazione, assicurarsi che l'apparecchio sia scollegato dall'alimentazione.
• Assicurarsi che i parametri sulla targa dati siano compatibili con i valori elettrici dell'alimentazione di rete.
• Assicurarsi che l'apparecchio sia installato correttamente. Un cavo di alimentazione o una spina allentati e non corretti (se applicabile) possono surriscaldare il terminale.
• Utilizzare il cavo di alimentazione corretto.
• Non lasciare che il cavo di alimentazione si aggrovigli.
• Assicurarsi che sia installata una protezione contro le scosse.
• Utilizzare il pressacavo sul cavo.
• Assicurarsi che il cavo di alimentazione o la spina (se applicabile) non tocchino l'apparecchio caldo o le pentole calde quando si collega l'apparecchio a una presa.
• Non utilizzare adattatori multi-presa e prolunghe.
• Assicurarsi di non danneggiare la spina di alimentazione (se applicabile) o il cavo di alimentazione. Contattare il nostro Centro di assistenza autorizzato o un elettricista per sostituire un cavo di alimentazione danneggiato.
• La protezione contro le scosse di parti sotto tensione e isolate deve essere fissata in modo tale da non poter essere rimossa senza attrezzi.
• Collegare la spina di alimentazione alla presa di corrente solo al termine dell'installazione. Assicurarsi che sia possibile accedere alla spina di alimentazione dopo l'installazione.
• Se la presa di corrente è allentata, non collegare la spina di alimentazione.
• Non tirare il cavo di alimentazione per scollegare l'apparecchio. Tirare sempre la spina di alimentazione.
• Utilizzare solo dispositivi di isolamento corretti: interruttori automatici di protezione della linea, fusibili (fusibili a vite rimossi dal supporto), interruttori differenziali e contattori.
• L'impianto elettrico deve essere dotato di un dispositivo di isolamento che consenta di scollegare l'apparecchio dalla rete su tutti i poli. Il dispositivo di isolamento deve avere una larghezza di apertura dei contatti di almeno 3 mm.

Uso

Rischio di lesioni, ustioni e scosse elettriche.

• Non modificare le specifiche di questo apparecchio.
• Rimuovere tutto l'imballaggio, l'etichettatura e la pellicola protettiva (se applicabile) prima del primo utilizzo.
• Assicurarsi che le aperture di ventilazione non siano bloccate.
• Non lasciare l'apparecchio incustodito durante il funzionamento.
• Impostare la zona di cottura su "off" (spento) dopo ogni utilizzo.
• Non mettere posate o coperchi di pentole sulle zone di cottura. Possono surriscaldarsi.
• Non utilizzare l'apparecchio con le mani bagnate o quando è a contatto con l'acqua.
• Non utilizzare l'apparecchio come piano di lavoro o come superficie di appoggio.
• Se la superficie dell'apparecchio è incrinata, scollegare immediatamente l'apparecchio dall'alimentazione. Questo per prevenire una scossa elettrica.
• Gli utenti con un pacemaker devono mantenere una distanza di almeno 30 cm dalle zone di cottura a induzione quando l'apparecchio è in funzione.
• Quando si mettono gli alimenti nell'olio caldo, possono schizzare.

Rischio di incendio ed esplosione

• I grassi e l'olio, quando vengono riscaldati, possono rilasciare vapori infiammabili. Tenere fiamme o oggetti riscaldati lontano da grassi e oli quando si cucina con essi.
• I vapori che l'olio molto caldo rilascia possono causare combustione spontanea.
• L'olio usato, che può contenere residui di cibo, può causare incendi a una temperatura inferiore rispetto all'olio utilizzato per la prima volta.
• Non mettere prodotti infiammabili o oggetti bagnati con prodotti infiammabili nell'apparecchio, vicino o sopra di esso.

Rischio di danni all'apparecchio.

• Non tenere pentole calde sul pannello di controllo.
• Non mettere un coperchio caldo sulla superficie in vetro del piano cottura.
• Non lasciare che le pentole si asciughino.
• Fare attenzione a non far cadere oggetti o pentole sull'apparecchio. La superficie può essere danneggiata.
• Non attivare le zone di cottura con pentole vuote o senza pentole.
• Non mettere fogli di alluminio sull'apparecchio.
• Le pentole in ghisa o con il fondo danneggiato possono causare graffi sul vetro/vetroceramica. Sollevare sempre questi oggetti quando si devono spostare sulla superficie di cottura.

Cura e pulizia

• Pulire regolarmente l'apparecchio per evitare il deterioramento del materiale della superficie.
• Spegnere l'apparecchio e lasciarlo raffreddare prima di pulirlo.
• Non utilizzare getti d'acqua e vapore per pulire l'apparecchio.
• Pulire l'apparecchio con un panno morbido umido. Utilizzare solo detergenti neutri. Non utilizzare prodotti abrasivi, spugnette abrasive, solventi o oggetti metallici.

Assistenza

• Per riparare l'apparecchio, contattare il Centro di assistenza autorizzato. Utilizzare solo ricambi originali.
• Per quanto riguarda le lampade all'interno di questo prodotto e le lampade di ricambio vendute separatamente: queste lampade sono progettate per resistere a condizioni fisiche estreme negli elettrodomestici, come temperatura, vibrazioni, umidità, o sono progettate per segnalare informazioni sullo stato operativo dell'apparecchio. Non sono destinate ad essere utilizzate in altre applicazioni e non sono adatte per l'illuminazione di ambienti domestici.

VISITA IL NOSTRO SITO WEB PER:
Ottenere consigli sull'uso, brochure, risoluzione dei problemi, informazioni sull'assistenza e la riparazione: www.zanussi.com/support
zanussi.com\register

Soggetto a modifiche senza preavviso.

Riferimenti

• Zanussi - Zanussi.com

Scarica manuale

Qui puoi scaricare la versione completa in PDF del manuale, può contenere ulteriori istruzioni di sicurezza, informazioni sulla garanzia, regole FCC, ecc.

Scarica Zanussi ZITN844K - Manuale del piano a induzione

Lingue disponibili
