Zanussi ZGNN955X - Manuale del piano cottura a gas

INSTALLAZIONE

Fare riferimento ai capitoli sulla sicurezza.

PRIMA DELL'INSTALLAZIONE

Prima di installare il piano cottura, annotare le informazioni riportate sulla targhetta identificativa. La targhetta identificativa si trova nella parte inferiore del piano cottura.
Modello
PNC
Numero di serie

REQUISITI DI SICUREZZA IMPORTANTI

Questo piano cottura deve essere installato in conformità con le normative sulla sicurezza del gas (installazione e uso) (edizione corrente) e le normative IEE sull'impianto elettrico (edizione corrente).

Disposizioni per la ventilazione

Raccomandazioni dettagliate sono contenute nei seguenti codici di pratica degli standard britannici: B.S. 6172/B.S. 5440, Par. 2 e B.S. 6891 Edizioni correnti.
Il piano cottura non deve essere installato in una stanza da letto con un volume inferiore a 20 m³. Se è installato in una stanza con un volume inferiore a 5 m³, è necessaria una presa d'aria con un'area effettiva di 100 cm². Se è installato in una stanza con un volume compreso tra 5 m³ e 10 m³, è necessaria una presa d'aria con un'area effettiva di 50 cm², mentre se il volume supera gli 11 m³ non è necessaria alcuna presa d'aria.
Tuttavia, se la stanza ha una porta che si apre direttamente verso l'esterno, non è necessaria alcuna presa d'aria anche se il volume è compreso tra 5 m³ e 11 m³.
Se nella stessa stanza sono presenti altri apparecchi a combustibile, è necessario consultare la norma B.S. 5440 Parte 2 Edizione corrente per determinare i requisiti necessari per la presa d'aria.

Posizione

Il piano cottura può essere posizionato in una cucina, in una cucina/sala da pranzo o in una stanza da letto (con un volume superiore a 20 m³), ma non in un bagno o in una stanza con doccia.
La distanza minima a cui il materiale combustibile può essere montato sopra il piano cottura in linea con i bordi del piano cottura è di 400 mm. Se è montato al di sotto di 400 mm, è necessario lasciare uno spazio di 50 mm dai bordi del piano cottura.

ALLACCIAMENTO DEL GAS

Qualsiasi installazione del gas deve essere eseguita da un installatore registrato GAS SAFE REGISTER.

Assicurarsi che, una volta installato il piano cottura, sia facilmente accessibile al tecnico in caso di guasto.
Il produttore non si assume alcuna responsabilità qualora le istruzioni di cui sopra o qualsiasi altra istruzione di sicurezza contenuta in questo libretto di istruzioni vengano ignorate.
All'estremità dell'albero, che include il raccordo filettato G 1/2", la regolazione è fissa in modo che la rondella sia montata tra i componenti come mostrato nel diagramma. Avvitare le parti insieme senza usare una forza eccessiva.

1. Estremità dell'albero con dado
2. Rondella fornita con l'apparecchio
3. Raccordo fornito con l'apparecchio

Il collegamento all'alimentazione del gas deve essere effettuato con tubi rigidi o semirigidi, ovvero in acciaio o rame.
Il collegamento deve essere adatto per il collegamento a R 1/2 (filettatura maschio 1/2 BSP).
Una volta effettuato il collegamento finale, è essenziale eseguire un test di tenuta accurato sul piano cottura e sull'installazione.
Assicurarsi che il tubo di collegamento principale non eserciti alcuna pressione sul piano cottura.
Se si utilizzano tubi metallici flessibili, assicurarsi che siano conformi alle norme ISO 10380 e ISO 10807. Prestare attenzione che non entrino in contatto con parti mobili o che non vengano schiacciati. Prestare inoltre attenzione quando il piano cottura viene assemblato con un forno.

È importante installare correttamente il raccordo, con la spalla sull'estremità della filettatura, fissata al tubo di collegamento del piano cottura.

Il mancato rispetto del corretto assemblaggio causerà perdite di gas.

Assicurarsi che la pressione di alimentazione del gas dell'apparecchio rispetti i valori raccomandati.

Collegamento rigido:
Effettuare il collegamento utilizzando tubi rigidi metallici (rame con estremità meccanica).

SOSTITUZIONE DEGLI INIETTORI

1. Rimuovere i supporti per pentole.
2. Rimuovere i cappucci e le corone del bruciatore.
3. Con una chiave a tubo da 7, rimuovere gli iniettori e sostituirli con quelli necessari per il tipo di gas utilizzato (vedere la tabella nel capitolo "Dati tecnici").
4. Assemblare le parti, seguendo la stessa procedura al contrario.
5. Attaccare l'etichetta con il nuovo tipo di alimentazione del gas vicino al tubo di alimentazione del gas. È possibile trovare questa etichetta nella confezione fornita con l'apparecchio.

Se la pressione del gas di alimentazione è variabile o diversa dalla pressione necessaria, è necessario montare un regolatore di pressione applicabile sul tubo di alimentazione del gas.

REGOLAZIONE DEL LIVELLO MINIMO

Per regolare il livello minimo dei bruciatori:

1. Accendere il bruciatore.
2. Ruotare la manopola sulla posizione minima.
3. Rimuovere la manopola e la guarnizione.


Prestare attenzione a non danneggiare la guarnizione. Non utilizzare strumenti affilati per rimuoverla.

4. Con un cacciavite sottile, regolare la posizione della vite di bypass (A).

5. Se si cambia:
   • da gas naturale G20 20 mbar a gas liquido, serrare completamente la vite di bypass.
   • da gas liquido a gas naturale G20 20 mbar, allentare la vite di bypass di circa 1/4 di giro (1/2 di giro per il bruciatore Multi Crown).
6. Rimontare la guarnizione e la manopola.


Assicurarsi di posizionare la guarnizione esattamente nella posizione originale.

Assicurarsi che la fiamma non si spenga quando si ruota rapidamente la manopola dalla posizione massima alla posizione minima.

COLLEGAMENTO ELETTRICO

• Non tirare il cavo di alimentazione per scollegare l'apparecchio. Tirare sempre la spina di alimentazione (se applicabile).
• L'apparecchio non deve essere collegato con una prolunga, un adattatore o una presa multipla. C'è il rischio di incendio.
• Non lasciare che il cavo di alimentazione si riscaldi fino a una temperatura superiore a 90°C. Il cavo deve essere guidato mediante morsetti fissati al lato del mobile, al fine di evitare qualsiasi contatto con l'apparecchio sotto il piano cottura.
• Assicurarsi che vi sia accesso alla spina di alimentazione dopo l'installazione.

Requisiti elettrici

L'installazione elettrica permanente deve essere conforme alle più recenti normative I.E.E. e alle normative locali dell'ente elettrico. Per la propria sicurezza, l'installazione deve essere eseguita da un elettricista qualificato (ad esempio, l'ente elettrico locale o un appaltatore iscritto all'albo del National Inspection Council for Electrical Installation Contracting [NICEIC]).

Il produttore declina ogni responsabilità qualora queste misure di sicurezza non vengano rispettate.

Collegamenti di alimentazione

Questo piano cottura deve essere collegato a un'alimentazione elettrica di 220-240 V (~ 50-60 Hz).

Il piano cottura ha una morsettiera contrassegnata come segue:

• L — Terminale di fase
• N — Terminale neutro
• o E — Terminale di terra

Prima di effettuare il collegamento, assicurarsi che:

1. La valvola limitatrice e l'impianto elettrico possano sopportare il carico dell'apparecchio (vedere la targhetta identificativa)
2. Il sistema di alimentazione sia dotato di un efficiente collegamento a terra in conformità con le norme e i regolamenti vigenti
3. La presa o l'interruttore onnipolare utilizzato per il collegamento sia facilmente accessibile con l'apparecchio installato.

L'apparecchio viene fornito con un cavo di alimentazione flessibile a 3 fili con una spina da 3 amp. Se è necessario sostituire il fusibile, utilizzare un fusibile da 3 amp approvato ASTA (BS 1362).

1. Verde e giallo
2. Fusibile da 3 amp
3. Marrone
4. Morsetto del cavo
5. Blu

I fili del cavo sono colorati come segue:

Verde e giallo	Terra
Blu	Neutro
Marrone	Fase

Una spina tagliata inserita in una presa da 13 amp è un grave pericolo di scossa elettrica. Assicurarsi che la spina tagliata venga smaltita in modo sicuro.

SOSTITUZIONE DEL CAVO DI COLLEGAMENTO

La sostituzione del cavo elettrico deve essere eseguita esclusivamente dal centro di assistenza o da personale con competenze simili, in conformità con le normative vigenti.

Per sostituire il cavo di collegamento utilizzare solo H03V2V2-F T90 o un tipo equivalente. Assicurarsi che la sezione del cavo sia applicabile al carico di tensione e alla temperatura di esercizio. Il filo di terra giallo/verde (B) deve essere di circa 2 cm più lungo dei fili di fase e neutro (A).

1. Collegare il filo verde e giallo (terra) al terminale contrassegnato con la lettera 'E', o il simbolo di terra , o colorato di verde e giallo.
2. Collegare il filo blu (neutro) al terminale contrassegnato con la lettera 'N' o colorato di blu.
3. Collegare il filo marrone (fase) al terminale contrassegnato con la lettera 'L'. Deve essere sempre collegato alla fase di rete.
   Non devono essere presenti fili tagliati o dispersi. Il morsetto del cavo deve essere correttamente fissato alla guaina esterna.

MONTAGGIO

Se un mobile è installato a una distanza di 400 mm sopra il piano cottura, deve esserci una distanza di sicurezza minima di 50 mm a sinistra o a destra dal bordo del piano cottura.

Installare l'apparecchio solo su un piano di lavoro con superficie piana.

POSSIBILITÀ DI INSERIMENTO

Il pannello installato sotto il piano cottura deve essere facile da rimuovere e consentire un facile accesso in caso di necessità di assistenza tecnica.

Mobile da cucina con anta o cassetto

1. Pannello rimovibile
2. Spazio per i collegamenti

Mobile da cucina con forno

Il collegamento elettrico del piano cottura e del forno deve essere installato separatamente per motivi di sicurezza e per consentire una facile rimozione del forno dal mobile.

Mobile da cucina con forno doppio

DESCRIZIONE DEL PRODOTTO

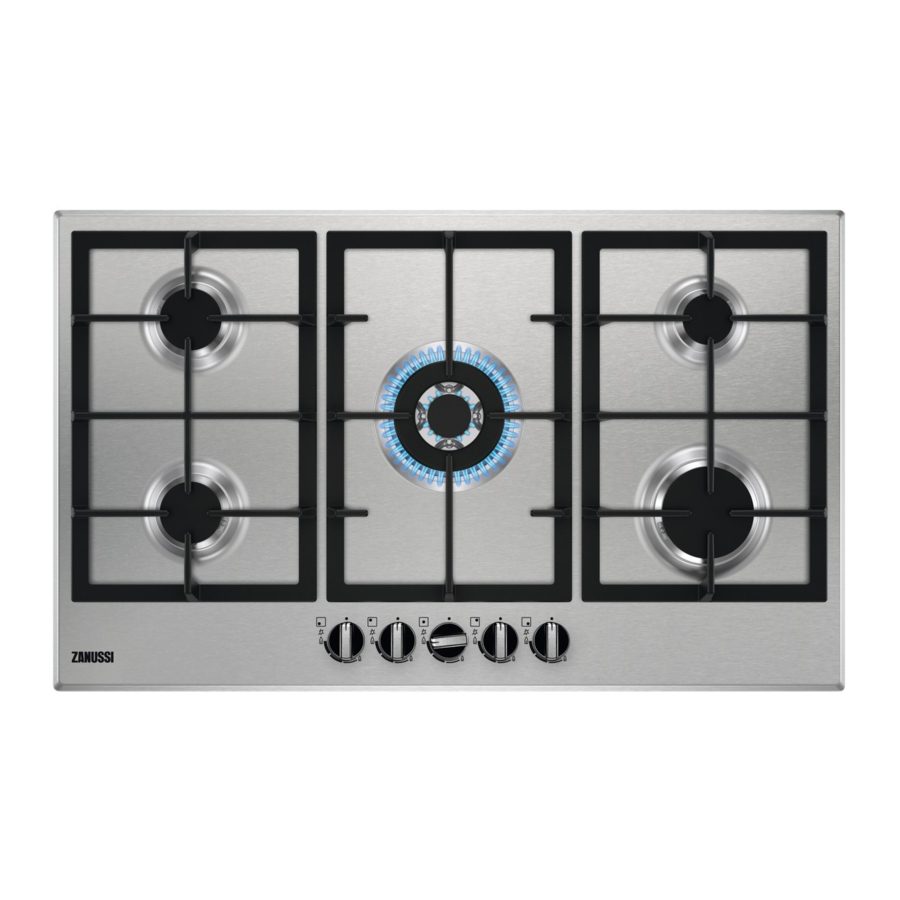

DISPOSIZIONE DELLA SUPERFICIE DI COTTURA

1. Bruciatore semi-rapido
2. Bruciatore Multi Crown
3. Bruciatore ausiliario
4. Bruciatore rapido
5. Manopole di controllo

MANOPOLA DI CONTROLLO

Simbolo	Descrizione
	nessuna erogazione di gas / posizione di spento
	posizione di accensione / erogazione massima di gas
	erogazione minima di gas

USO QUOTIDIANO

Fare riferimento ai capitoli sulla sicurezza.

PANORAMICA DEL BRUCIATORE

1. Calotta del bruciatore
2. Corona del bruciatore
3. Candela di accensione
4. Termocoppia

ACCENSIONE DEL BRUCIATORE

Accendere sempre il bruciatore prima di appoggiarvi la pentola.

Prestare molta attenzione quando si utilizza una fiamma libera in cucina. Il produttore declina ogni responsabilità in caso di uso improprio della fiamma.

1. Premere la manopola di controllo e ruotarla in senso antiorario fino alla posizione di massima erogazione del gas ( ).
2. Tenere premuta la manopola di controllo per un tempo uguale o inferiore a 10 secondi. Ciò consente alla termocoppia di riscaldarsi. In caso contrario, l'erogazione del gas viene interrotta.
3. Regolare la fiamma dopo che si è stabilizzata.

Se dopo alcuni tentativi il bruciatore non si accende, verificare che la corona e il suo coperchio siano nella posizione corretta.

Non tenere premuta la manopola di controllo per più di 15 secondi. Se il bruciatore non si accende dopo 15 secondi, rilasciare la manopola di controllo, ruotarla in posizione di spento e provare ad accendere di nuovo il bruciatore dopo almeno 1 minuto.

In assenza di elettricità è possibile accendere il bruciatore senza dispositivo elettrico; in questo caso avvicinare una fiamma al bruciatore, ruotare la manopola di controllo in senso antiorario fino alla posizione di massima erogazione del gas e premerla. Tenere premuta la manopola di controllo per un tempo uguale o inferiore a 10 secondi per consentire alla termocoppia di riscaldarsi.

Se il bruciatore si spegne accidentalmente, ruotare la manopola di controllo in posizione di spento e provare ad accendere di nuovo il bruciatore dopo almeno 1 minuto.

Il generatore di scintille può avviarsi automaticamente quando si accende l'alimentazione di rete, dopo l'installazione o un'interruzione di corrente. È normale.

Il piano cottura è dotato di valvole progressive. Rendono più precisa la regolazione della fiamma.

SPEGNIMENTO DEL BRUCIATORE

Per spegnere la fiamma, ruotare la manopola in posizione di spento .

Abbassare o spegnere sempre la fiamma prima di togliere le pentole dal bruciatore.

SUGGERIMENTI E CONSIGLI

Fare riferimento ai capitoli sulla sicurezza.

PENTOLAME

Non utilizzare pentole in ghisa, vasi in argilla o terracotta, piastre per grigliare o tostare. L'acciaio inossidabile può opacizzarsi se viene riscaldato eccessivamente.

Non appoggiare la stessa pentola su due bruciatori.

Non appoggiare pentole instabili o danneggiate sul bruciatore per evitare fuoriuscite e lesioni.

Assicurarsi che il fondo delle pentole non sia troppo vicino alla manopola di controllo, altrimenti la fiamma riscalda la manopola di controllo.

Assicurarsi che i manici delle pentole non si trovino sopra il bordo anteriore del piano cottura.

Assicurarsi che le pentole siano posizionate centralmente sul bruciatore per ottenere la massima stabilità e un minore consumo di gas.

DIAMETRI DEL PENTOLAME

Utilizzare pentole con diametri adatti alle dimensioni dei bruciatori.

Bruciatore	Diametro del pentolame (mm)
Multi Crown	180 - 260
Rapido	180 - 260
Semi-rapido (posteriore sinistro)	120 - 240
Semi-rapido (anteriore sinistro)	120 - 220
Ausiliario	80 - 160

CURA E PULIZIA

Fare riferimento ai capitoli sulla sicurezza.

INFORMAZIONI GENERALI

• Pulire il piano cottura dopo ogni utilizzo.
• Utilizzare sempre pentole con una base pulita.
• Graffi o macchie scure sulla superficie non influiscono sul funzionamento del piano cottura.
• Utilizzare un detergente speciale adatto alla superficie del piano cottura.

Acciaio inossidabile

• Lavare le parti in acciaio inossidabile con acqua e asciugarle con un panno morbido.
• Per rimuovere cibo bruciato, grasso e macchie ostinate, lasciarli in ammollo in una piccola quantità di detersivo delicato per alcuni minuti prima della pulizia.
• Utilizzare prodotti per la pulizia specificamente progettati per la pulizia dell'acciaio inossidabile al fine di proteggere le superfici in acciaio.
• Non utilizzare prodotti per la pulizia contenenti sostanze chimiche corrosive come cloruri, non pulire la superficie con disinfettanti, smacchiatori o antiruggine e detergenti per immersione.

SUPPORTI PER PENTOLE

I supporti per pentole non sono resistenti al lavaggio in lavastoviglie. Devono essere lavati a mano.

1. Rimuovere i supporti per pentole per pulire facilmente il piano cottura.
   Prestare molta attenzione quando si riposizionano i supporti per pentole per evitare di danneggiare il piano cottura.
2. Il rivestimento smaltato a volte può presentare bordi ruvidi, quindi prestare attenzione quando si lavano i supporti per pentole a mano e si asciugano. Se necessario, rimuovere le macchie ostinate con un detergente in pasta.
3. Dopo aver pulito i supporti per pentole, assicurarsi che siano nella posizione corretta.
4. Affinché il bruciatore funzioni correttamente, assicurarsi che i bracci dei supporti per pentole siano allineati con il centro del bruciatore.


PULIZIA DELL'APPARECCHIO

•
  Rimuovere immediatamente: plastica fusa, pellicola di plastica, zucchero e cibo con zucchero, altrimenti lo sporco può causare danni al piano cottura. Fare attenzione a evitare ustioni.
• Rimuovere quando il piano cottura è sufficientemente freddo: anelli di calcare, anelli d'acqua, macchie di grasso, scolorimento metallico lucido. Pulire il piano cottura con un panno umido e un detergente non abrasivo. Dopo la pulizia, asciugare il piano cottura con un panno morbido.
• Per pulire le parti smaltate, i coperchi e le corone, lavarle con acqua calda e sapone e asciugarle accuratamente prima di rimontarle.

PULIZIA DELLA CANDELA DI ACCENSIONE

Questa caratteristica si ottiene tramite una candela di accensione in ceramica con un elettrodo metallico. Mantenere questi componenti ben puliti per evitare difficoltà di accensione e verificare che i fori della corona del bruciatore non siano ostruiti.

MANUTENZIONE PERIODICA

Rivolgersi periodicamente al Centro di Assistenza Autorizzato locale per verificare le condizioni del tubo di alimentazione del gas e del regolatore di pressione, se presente.

RISOLUZIONE DEI PROBLEMI

Fare riferimento ai capitoli sulla sicurezza.

COSA FARE SE

Problema	Causa possibile	Rimedio
Non c'è scintilla quando si tenta di attivare il generatore di scintille.	Il piano cottura non è collegato all'alimentazione elettrica o è collegato in modo errato.	Verificare se il piano cottura è collegato correttamente all'alimentazione elettrica.
	Il fusibile è bruciato.	Assicurarsi che il fusibile sia la causa del malfunzionamento. Se il fusibile si brucia ripetutamente, contattare un elettricista qualificato.
	Il coperchio e la corona del bruciatore sono posizionati in modo errato.	Posizionare correttamente il coperchio e la corona del bruciatore.
La fiamma si spegne immediatamente dopo l'accensione	La termocoppia non è sufficientemente riscaldata.	Dopo aver acceso la fiamma, tenere premuta la manopola per un tempo uguale o inferiore a 10 secondi.
L'anello della fiamma è irregolare	La corona del bruciatore è bloccata da residui di cibo.	Assicurarsi che l'iniettore non sia bloccato e che la corona del bruciatore sia pulita.

SE NON SI RIESCE A TROVARE UNA SOLUZIONE
Se non si riesce a trovare una soluzione al problema da soli, contattare il rivenditore o un Centro di Assistenza Autorizzato. Fornire i dati dalla targhetta identificativa. Assicurarsi di aver utilizzato correttamente il piano cottura. In caso contrario, l'assistenza da parte di un tecnico dell'assistenza o di un rivenditore non sarà gratuita, anche durante il periodo di garanzia.
Le istruzioni relative al Centro di Assistenza e alle condizioni di garanzia sono contenute nel libretto di garanzia.

ETICHETTE FORNITE CON LA BUSTA DEGLI ACCESSORI
Incollare le etichette adesive come indicato di seguito:

1. Incollarlo sulla scheda di garanzia e inviare questa parte (se applicabile).
2. Incollarlo sulla scheda di garanzia e conservare questa parte (se applicabile).
3. Incollarlo sul libretto di istruzioni.

DATI TECNICI

DIMENSIONI DELL'UNITÀ

Larghezza	857 mm
Profondità	520 mm

DIAMETRI BYPASS

BRUCIATORE	Ø BYPASS 1/100 mm
Multi Crown	57
Rapid	52
Semi-rapid	35
Auxiliary	28

ALTRI DATI TECNICI

POTENZA TOTALE:	Gas originale:	G20 (2H) 20 mbar	11,65 kW
	Gas di sostituzione:	G30 (3+) 28-30 mbar	825 g/h
		G31 (3+) 37 mbar	811 g/h
Alimentazione elettrica:	220-240 V ~ 50-60 Hz Cavo flessibile a 3 conduttori con spina non ricablabile dotata di fusibile a cartuccia da 3 amp
Categoria dell'apparecchio:	II2H3+
Collegamento gas:	R 1/2"
Classe dell'apparecchio:	3

BRUCIATORI A GAS PER GAS NATURALE G20 20 mbar

BRUCIATORE	POTENZA NORMALE kW	POTENZA MINIMA kW	MARCATURA INIETTORE
Multi Crown	4,0	1,4	146
Rapid	2,95	0,75	119°
Semi-rapid	1,85	0,6	92
Auxiliary	1,0	0,33	70

BRUCIATORI A GAS PER GPL G30/G31 28-30/37 mbar

BRUCIATORE		POTENZA NORMALE kW		POTENZA MINIMA kW		MARCATURA INIETTORE		FLUSSO NOMINALE DI GAS g/h
								G30 28-30 mbar		G31 37 mbar
Multi Crown		3,55		1,4		095		258		254
Rapid		2.8		0,95		86		204		200
Semi-rapid		2,0		0,6		71		145		143
Auxiliary		1,0		0,33		50		73		71

EFFICIENZA ENERGETICA

INFORMAZIONI SUL PRODOTTO SECONDO LA NORMATIVA ECOPROGETTAZIONE DEL REGNO UNITO

Identificazione del modello		ZGNN955X
Tipo di piano cottura		Piano cottura a incasso
Numero di bruciatori a gas		5
Efficienza energetica per bruciatore a gas (EE gas burner)	Anteriore sinistro - Semi-rapid	55.3%
	Posteriore sinistro - Semi-rapid	57.4%
	Centrale - Multi Crown	54.3%
	Anteriore destro - Rapid	58.5%
	Posteriore destro - Auxiliary	non applicabile
Efficienza energetica per il piano cottura a gas (EE gas hob)		56.4%

BS EN 30-2-1: Apparecchi di cottura domestici che bruciano gas - Parte 2-1: Uso razionale dell'energia - Generale

RISPARMIO ENERGETICO

• Prima dell'uso, assicurarsi che i bruciatori e i supporti per le pentole siano assemblati correttamente.
• Utilizzare pentole con diametri adatti alle dimensioni dei bruciatori.
• Centrare la pentola sul bruciatore.
• Quando si riscalda l'acqua, utilizzare solo la quantità necessaria.
• Se possibile, mettere sempre i coperchi sulle pentole.
• Quando il liquido inizia a bollire, abbassare la fiamma per far sobbollire leggermente il liquido.
• Se possibile, utilizzare una pentola a pressione. Fare riferimento al relativo manuale d'uso.

INFORMAZIONI SULLA SICUREZZA

Prima dell'installazione e dell'uso dell'apparecchio, leggere attentamente le istruzioni fornite. Il produttore non è responsabile per eventuali lesioni o danni derivanti da un'installazione o un utilizzo non corretti. Conservare sempre le istruzioni in un luogo sicuro e accessibile per future consultazioni.

SICUREZZA DEI BAMBINI E DELLE PERSONE VULNERABILI

• Questo apparecchio può essere utilizzato da bambini di età pari o superiore a 8 anni e da persone con ridotte capacità fisiche, sensoriali o mentali o prive di esperienza e conoscenza, a condizione che siano state fornite loro supervisione o istruzioni sull'uso dell'apparecchio in modo sicuro e che comprendano i pericoli coinvolti. I bambini di età inferiore a 8 anni e le persone con disabilità molto estese e complesse devono essere tenuti lontani dall'apparecchio, a meno che non siano costantemente sorvegliati.
• I bambini devono essere sorvegliati per assicurarsi che non giochino con l'apparecchio.
• Tenere tutti gli imballaggi fuori dalla portata dei bambini e smaltirli in modo appropriato.
•
  Tenere bambini e animali domestici lontani dall'apparecchio quando è in funzione o quando si raffredda. Le parti accessibili diventano calde durante l'uso.
• Se l'apparecchio è dotato di un dispositivo di sicurezza per bambini, questo deve essere attivato.
• I bambini non devono eseguire la pulizia e la manutenzione dell'apparecchio senza supervisione.

SICUREZZA GENERALE

• Questo apparecchio è destinato esclusivamente alla cottura.
• Questo apparecchio è progettato per l'uso domestico in un ambiente interno.
• Questo apparecchio può essere utilizzato in uffici, camere d'albergo, camere per bed & breakfast, agriturismi e altre strutture ricettive simili, a condizione che tale uso non superi i livelli di utilizzo domestico (medio).
•
  L'apparecchio e le sue parti accessibili diventano caldi durante l'uso. Prestare attenzione a non toccare gli elementi riscaldanti.
•
  Cucinare incustodito su un piano cottura con grasso o olio può essere pericoloso e può provocare un incendio.
• Non utilizzare mai acqua per spegnere un incendio in cucina. Spegnere l'apparecchio e coprire le fiamme con, ad esempio, una coperta antincendio o un coperchio.
•
  L'apparecchio non deve essere alimentato tramite un dispositivo di commutazione esterno, come un timer, o collegato a un circuito che viene regolarmente acceso e spento da un'utenza.
•
  Il processo di cottura deve essere sorvegliato. Un processo di cottura a breve termine deve essere sorvegliato continuamente.
•
  Non conservare oggetti sulle superfici di cottura.
• Oggetti metallici come coltelli, forchette, cucchiai e coperchi non devono essere posizionati sulla superficie del piano cottura perché possono surriscaldarsi.
• Non utilizzare l'apparecchio prima di averlo installato nella struttura a incasso.
• Non utilizzare un pulitore a vapore per pulire l'apparecchio.
• Se il cavo di alimentazione è danneggiato, deve essere sostituito dal produttore, da un servizio di assistenza autorizzato o da persone qualificate in modo simile per evitare pericoli.
• Quando l'apparecchio è collegato direttamente all'alimentazione, è necessario un interruttore di isolamento onnipolare con un traferro. Deve essere garantita la completa disconnessione in conformità alle condizioni specificate nella categoria di sovratensione III. Il cavo di terra è escluso da questo.
• Quando si fa passare il cavo di alimentazione, assicurarsi che il cavo non entri in contatto diretto (ad esempio utilizzando una guaina isolante) con parti che possono raggiungere temperature superiori a 50°C rispetto alla temperatura ambiente.
•
  Utilizzare solo protezioni per piano cottura progettate dal produttore dell'apparecchio di cottura o indicate dal produttore dell'apparecchio nelle istruzioni per l'uso come adatte o protezioni per piano cottura incorporate nell'apparecchio. L'uso di protezioni inappropriate può causare incidenti.

ISTRUZIONI DI SICUREZZA

Questo apparecchio è adatto per i seguenti mercati:

INSTALLAZIONE

Solo una persona qualificata deve installare questo apparecchio.

Rischio di lesioni o danni all'apparecchio.

• Rimuovere tutto l'imballaggio.
• Non installare o utilizzare un apparecchio danneggiato.
• Seguire le istruzioni di installazione fornite con l'apparecchio.
• Mantenere la distanza minima da altri apparecchi e unità.
• Prestare sempre attenzione quando si sposta l'apparecchio poiché è pesante. Utilizzare sempre guanti di sicurezza e calzature chiuse.
• Sigillare le superfici tagliate con un sigillante per evitare che l'umidità causi rigonfiamenti.
• Proteggere il fondo dell'apparecchio dal vapore e dall'umidità.
• Non installare l'apparecchio vicino a una porta o sotto una finestra. Ciò impedisce alle pentole calde di cadere dall'apparecchio quando la porta o la finestra vengono aperte.
• Se l'apparecchio è installato sopra i cassetti, assicurarsi che lo spazio tra il fondo dell'apparecchio e il cassetto superiore sia sufficiente per la circolazione dell'aria.
• La parte inferiore dell'apparecchio può surriscaldarsi durante l'uso. Se un forno non è stato montato sotto il piano cottura e la parte inferiore dell'apparecchio è accessibile e potrebbe consentire a un utente o agli oggetti riposti sotto il piano cottura di entrare in contatto diretto con la parte inferiore del piano cottura, è necessario montare un pannello di protezione intermedio.
• Il compensato o il materiale del telaio della cucina sono accettabili per il pannello.
• Il pannello deve essere rimovibile per la manutenzione. Le viti utilizzate per fissare il pannello devono essere accessibili dopo l'installazione.

COLLEGAMENTO ELETTRICO

Rischio di incendio e scossa elettrica.

• Tutti i collegamenti elettrici devono essere eseguiti da un elettricista qualificato.
• L'apparecchio deve essere collegato a terra.
• Prima di eseguire qualsiasi operazione, assicurarsi che l'apparecchio sia scollegato dall'alimentazione.
• Assicurarsi che i parametri sulla targhetta identificativa siano compatibili con i valori elettrici dell'alimentazione di rete.
• Assicurarsi che l'apparecchio sia installato correttamente. Un cavo di alimentazione o una spina (se applicabile) allentati e non corretti possono surriscaldare il terminale.
• Utilizzare il cavo di alimentazione corretto.
• Non lasciare che il cavo di alimentazione si aggrovigli.
• Assicurarsi che sia installata una protezione contro le scosse.
• Utilizzare il pressacavo sul cavo.
• Assicurarsi che il cavo di alimentazione o la spina (se applicabile) non tocchino l'apparecchio caldo o le pentole calde quando si collega l'apparecchio a una presa.
• Non utilizzare adattatori multi-spina e prolunghe.
• Assicurarsi di non danneggiare la spina di alimentazione (se applicabile) o il cavo di alimentazione. Contattare il nostro Centro di Assistenza Autorizzato o un elettricista per sostituire un cavo di alimentazione danneggiato.
• La protezione contro le scosse di parti sotto tensione e isolate deve essere fissata in modo tale da non poter essere rimossa senza attrezzi.
• Collegare la spina di alimentazione alla presa di corrente solo al termine dell'installazione. Assicurarsi che ci sia accesso alla spina di alimentazione dopo l'installazione.
• Se la presa di corrente è allentata, non collegare la spina di alimentazione.
• Non tirare il cavo di alimentazione per scollegare l'apparecchio. Tirare sempre la spina di alimentazione.
• Utilizzare solo dispositivi di isolamento corretti: interruttori automatici di protezione della linea, fusibili (fusibili a vite rimossi dal supporto), interruttori differenziali e contattori.
• L'impianto elettrico deve avere un dispositivo di isolamento che consenta di scollegare l'apparecchio dalla rete su tutti i poli. Il dispositivo di isolamento deve avere una larghezza di apertura dei contatti di almeno 3 mm.

COLLEGAMENTO DEL GAS

Quando si utilizza una bombola di gas, tenerla sempre su una superficie orizzontale piana (con la valvola del gas in alto).

• Tutti i collegamenti del gas devono essere eseguiti da una persona qualificata.
• Prima dell'installazione, assicurarsi che le condizioni di distribuzione locali (natura del gas e pressione del gas) e la regolazione dell'apparecchio siano compatibili.
• Assicurarsi che ci sia circolazione d'aria intorno all'apparecchio.
• Le informazioni sull'alimentazione del gas sono riportate sulla targhetta identificativa.
• Questo apparecchio non è collegato a un dispositivo che evacua i prodotti della combustione. Assicurarsi di collegare l'apparecchio secondo le normative di installazione vigenti. Seguire i requisiti per un'adeguata ventilazione.

USO

Rischio di lesioni, ustioni e scosse elettriche.

L'uso di un apparecchio di cottura a gas provoca la produzione di calore, umidità e prodotti della combustione nella stanza in cui è installato. Assicurarsi che la cucina sia ben ventilata, soprattutto quando l'apparecchio è in uso. L'uso intensivo prolungato dell'apparecchio può richiedere una ventilazione aggiuntiva, ad esempio l'aumento della ventilazione meccanica ove presente, una ventilazione aggiuntiva per rimuovere in sicurezza i prodotti della combustione all'aria esterna (esterna), fornendo al contempo ricambi d'aria ambiente con ventilazione aggiuntiva. Consultare una persona qualificata prima dell'installazione della ventilazione aggiuntiva.

• Non modificare le specifiche di questo apparecchio.
• Rimuovere tutto l'imballaggio, l'etichettatura e la pellicola protettiva (se applicabile) prima del primo utilizzo.
• Assicurarsi che le aperture di ventilazione non siano bloccate.
• Non lasciare l'apparecchio incustodito durante il funzionamento.
• Impostare la zona di cottura su "off" (spento) dopo ogni utilizzo.
• Non mettere posate o coperchi di pentole sulle zone di cottura. Possono surriscaldarsi.
• Non utilizzare l'apparecchio con le mani bagnate o quando è a contatto con l'acqua.
• Non utilizzare l'apparecchio come piano di lavoro o come superficie di stoccaggio.
• Quando si mettono gli alimenti nell'olio caldo, potrebbe schizzare.

Rischio di incendio ed esplosione

• Grassi e olio quando riscaldati possono rilasciare vapori infiammabili. Tenere fiamme o oggetti riscaldati lontano da grassi e oli quando si cucina con essi.
• I vapori che l'olio molto caldo rilascia possono causare combustione spontanea.
• L'olio usato, che può contenere residui di cibo, può causare incendi a una temperatura inferiore rispetto all'olio usato per la prima volta.
• Non mettere prodotti infiammabili o oggetti bagnati con prodotti infiammabili dentro, vicino o sopra l'apparecchio.

Rischio di danni all'apparecchio.

• Non tenere pentole calde sul pannello di controllo.
• Non lasciare che le pentole si asciughino.
• Fare attenzione a non far cadere oggetti o pentole sull'apparecchio. La superficie può essere danneggiata.
• Non lasciare mai un bruciatore acceso con pentole vuote o senza pentole.
• Non mettere fogli di alluminio sull'apparecchio.
• Utilizzare solo pentole stabili con la forma e il diametro corretti, superiori alle dimensioni dei bruciatori.
• Assicurarsi che le pentole siano posizionate centralmente sui bruciatori.
• Non utilizzare pentole di grandi dimensioni che si sovrappongono ai bordi dell'apparecchio. Ciò può causare danni alla superficie del piano di lavoro.
• Assicurarsi che la fiamma non si spenga quando si ruota rapidamente la manopola dalla posizione massima a quella minima.
• Utilizzare solo gli accessori forniti con l'apparecchio.
• Non installare un diffusore di fiamma sul bruciatore.
• Non lasciare che liquidi acidi, ad esempio aceto, succo di limone o anticalcare, tocchino il piano cottura. Ciò può causare macchie opache.
• Lo scolorimento dello smalto o dell'acciaio inossidabile non ha alcun effetto sulle prestazioni dell'apparecchio.

CURA E PULIZIA

Non rimuovere i pulsanti, le manopole o le guarnizioni dal pannello di controllo. L'acqua potrebbe penetrare all'interno dell'apparecchio e causare danni.

• Pulire regolarmente l'apparecchio per evitare il deterioramento del materiale superficiale.
• Spegnere l'apparecchio e lasciarlo raffreddare prima della pulizia.
• Non utilizzare getti d'acqua e vapore per pulire l'apparecchio.
• Pulire l'apparecchio con un panno morbido umido. Utilizzare solo detergenti neutri. Non utilizzare prodotti abrasivi, spugnette abrasive, solventi o oggetti metallici.
• Non pulire i bruciatori in lavastoviglie.

SERVIZIO ASSISTENZA

• Per riparare l'apparecchio, contattare il Centro di Assistenza Autorizzato. Utilizzare solo ricambi originali.

VISITA IL NOSTRO SITO WEB PER:
Ricevere consigli sull'uso, brochure, risoluzione dei problemi, informazioni sull'assistenza e la riparazione: www.zanussi.com/support

Riferimenti

• Zanussi - Zanussi.com

Scarica manuale

Qui puoi scaricare la versione completa in PDF del manuale, può contenere ulteriori istruzioni di sicurezza, informazioni sulla garanzia, regole FCC, ecc.

Scarica Zanussi ZGNN955X - Manuale del piano cottura a gas

Lingue disponibili
