Jensen CR271ML - Priročnik za medijski sprejemnik

NAMESTITEV

Priprava

Pred namestitvijo preberite in razumejte celoten priročnik.
Za podrobna navodila ali pomoč pri namestitvi se posvetujte z usposobljenim tehnikom.

Preden začnete

• Odklopite negativni pol akumulatorja.
• Izogibajte se nameščanju enote na mestih, ki so izpostavljena visokim temperaturam, na primer neposredni sončni svetlobi, ali kjer bi bila izpostavljena prahu, umazaniji ali prekomernim tresljajem.

Začetek

• Razpakirajte enoto iz zaščitne embalaže.
• Priključite kabelski snop vozila in anteno na ta sprejemnik. Glejte navodila za ožičenje. Če niste prepričani, se posvetujte z usposobljenim tehnikom.
• Nekatera vozila lahko zahtevajo komplet za namestitev armaturne plošče in/ali adapter za ožičenje (naprodaj posebej).
• Ponovno priključite negativni pol akumulatorja.
• Preizkusite pravilno delovanje in ga pritrdite nazaj v armaturno ploščo.
• Po potrebi zaskočite okrasni obroč na svoje mesto.

Diagram ožičenja vhoda/izhoda

Nasveti
Pri zamenjavi varovalke poskrbite, da boste uporabili pravilno vrsto in amperažo. Uporaba nepravilne varovalke lahko povzroči škodo. Enota uporablja (1) 10 amp ATC varovalko z rezili, ki se nahaja na zadnji strani enote.

Vhodi za sprednjo/zadnjo kamero
Uporabljata se lahko do dve kameri (nista priloženi). Priporočamo JENSEN del # BUCAM200J za sprednjo kamero in BUCAM300AJ ali BUCAM400AJ za zadnjo kamero.
Za več informacij o tem, kako namestiti sprejemnik SiriusXM Connect Vehicle, si oglejte navodila za namestitev, ki so priložena sprejemniku (sprejemnik in naročnina SiriusXM Connect se prodajata posebej).

DELOVANJE

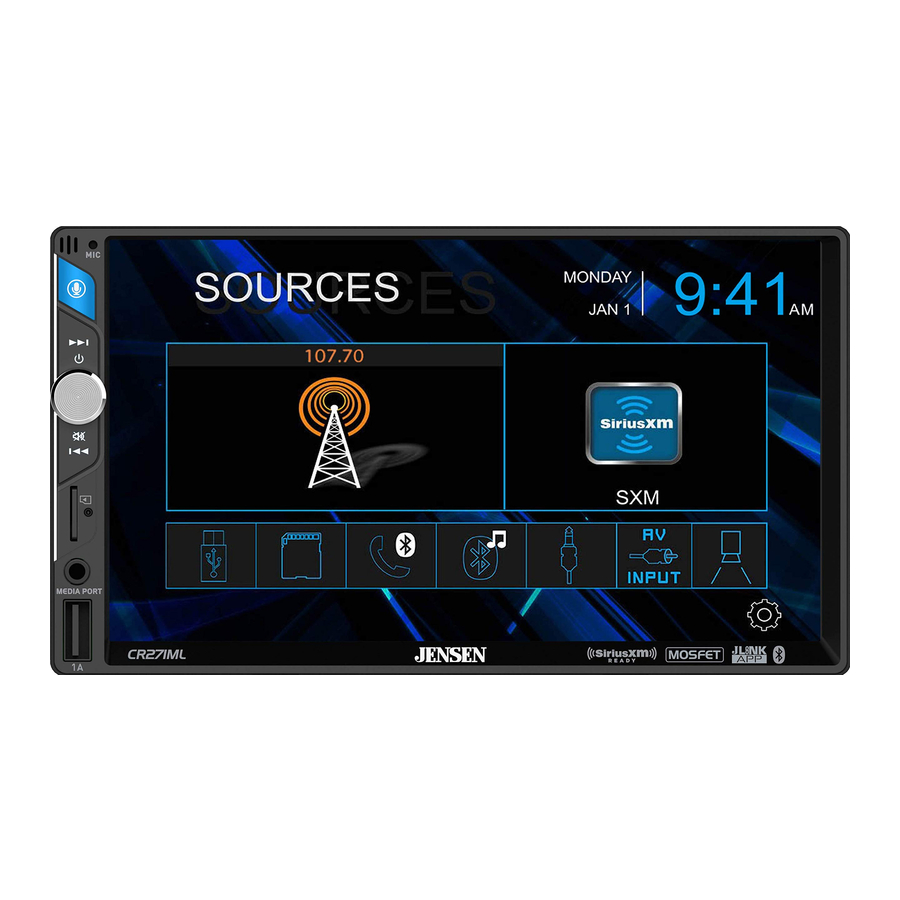

Glavne lokacije upravljanja

1. Mikrofon
2. Način / glasovni pomočnik
3. Iskanje/premikanje navzgor
4. Glasnost / napajanje / izklop zvoka
5. Iskanje/premikanje navzdol
6. Reža za kartico microSD
7. Ponastavitev
8. Pomožni vhod
9. Reža USB

1. Napajanje
2. Način
3. Predvajanje / premor
4. Izklop zvoka
5. Pogovor
6. Končaj klic
7. Nastavitev
8. Cona 1
9. Cona 2
10. Povečanje glasnosti
11. Povečava
12. Izbira
13. Iskanje navzgor
14. Zmanjšanje glasnosti
15. Zvok
16. *
17. Glasnost
18. Številčne tipke
19. Koren
20. OSD (prikaz na zaslonu)
21. Lokalno/naključno
22. Iskanje navzdol / prejšnja skladba
23. AS/PS/ponavljanje
24. Stereo
25. Ustavitev
26. Vnos / neposredno iskanje
27. Pas
28. Preskok nazaj SiriusXM
29. SiriusXM premikanje po kanalih navzgor
30. SiriusXM preskok naprej
31. SiriusXM premikanje po kanalih navzdol

Priprava daljinskega upravljalnika

Odstranite izolacijski trak baterije.

Če želite vstaviti ali zamenjati baterijo, odstranite držalo baterije.

Odstranite baterijo iz držala baterije.

Namestite novo baterijo. Prepričajte se, da je stran (+) obrnjena navzgor.

Vstavite držalo baterije.

Opombe:

• Daljinski upravljalnik uporablja eno 3-voltno litijevo baterijo CR2025. Odstranite baterijo, če daljinskega upravljalnika ne boste uporabljali en mesec ali dlje.
• Odstranite in pravilno zavrzite baterijo.
• Ne shranjujte baterije s kovinskimi predmeti ali materiali.

Delovanje menija vira

1. Radio
2. SiriusXM
3. Nastavitve
4. Kamere
5. AV-vhod
6. Pomožni vhod
7. BT Music
8. BT Phone
9. microSD
10. USB

Kontrole na zaslonu

Svetlost zaslona	Pritisnite do dvakrat, da zatemnite zaslon. Tretjič pritisnite, da enoto preklopite v stanje pripravljenosti (zaslon bo postal črn). Pritisnite kjer koli na zaslonu, da se vrnete v običajno delovanje zaslona.
Glasovni pomočnik	Pritisnite za aktiviranje funkcije glasovnega pomočnika.
Zvok	Pritisnite za dostop do zvočnih nastavitev in njihovo prilagajanje.
Nastavitve	Pritisnite za prikaz in prilagajanje sistemskih nastavitev.

Zvočne nastavitve

Izberite katero koli od prednastavljenih nastavitev EQ (Flat, Classic, Rock, Pop, Jazz, Beat ali User) ali uporabite zaslon na dotik za ročno prilagajanje nastavitev EQ.

Izberite katero koli od prednastavljenih nastavitev prostorskega zvoka: Concert, Church, Passive, Wide, Live ali None.

Prilagodite ravnovesje (8L do 8R) in fader (8F do 8R) ali uporabite zaslon na dotik za ročno prilagajanje nastavitev ravnovesja in faderja.

Meni z nastavitvami

V glavnem meniju pritisnite ikono zobnika za dostop do menija z nastavitvami in prilagodite naslednje: General, Audio, Display in Bluetooth.

Splošno:

• Jezik OSD - Izberite angleščino.
• Ozadje - Izbirajte med tremi različnimi možnostmi ozadja.
• Radijsko območje - Izberite Evropo, ZDA, Južno Ameriko ali Azijo.
• Nastavitev časa - Nastavite datum (mesec, dan, leto) in čas (ure, minute, dop./pop. in 12-urna ali 24-urna ura).
• Pisk - Omogočite ali onemogočite zvočni pisk.
• Kamera - Omogočite ali onemogočite vhod zadnje kamere.
• Različica - Pritisnite za prikaz številk različice.
• Obnovi privzeto - Pritisnite, da enoto obnovite na privzete tovarniške nastavitve.

Zvok:

• Zvočne nastavitve - Pritisnite za dostop do zvočnih nastavitev in njihovo prilagajanje.
• Nizkotonec - Pritisnite za prilagoditev frekvence in glasnosti nizkotonca.
• Glasnost - Omogočite ali onemogočite funkcijo glasnosti.

Zaslon:

• Razmerje stranic - Izberite želeno regijo (Amerika, Evropa ali Latinska Amerika).
• Prilagodi - Pritisnite za prilagoditev svetlosti, kontrasta, odtenka, nasičenosti in ostrine zaslona.
• Panel - Izberite med naslednjimi nastavitvami osvetlitve ozadja: Izklopljeno, 10 sekund, 20 sekund ali 30 sekund.

Bluetooth:

• Bluetooth - Vklopite ali izklopite signal Bluetooth.
• Samodejni odgovor - Vklopite ali izklopite funkcijo samodejnega odgovora.

Delovanje sprejemnika

Delovanje radia	Izberite ikono Radio na glavnem zaslonu menija.
Glavni meni	Pritisnite za vrnitev na glavni zaslon menija.
Indikator načina	Prikaže trenutni način delovanja.
Iskanje navzdol	Pritisnite za postopno iskanje nižje frekvence. Pritisnite in pridržite, da samodejno poiščete zadnjo močno postajo.
Prednastavljene postaje	Pritisnite katero koli prednastavljeno postajo, shranjeno v trenutnem pasu, da radio nastavite na shranjeno frekvenco. Če želite shraniti prednastavitve, nastavite radio na želeno postajo, nato pritisnite in pridržite želeni prednastavljeni gumb, da shranite postajo.
Pas	Pritisnite za izbiro med 2 pasovoma AM in 3 pasovoma FM.
Lokalno | Razdalja	Pritisnite za preklop med lokalnim in oddaljenim iskanjem.
Stereo | Mono	Pritisnite za preklop med stereo in mono iskanjem.
AS | PS	Pritisnite za skeniranje prednastavitev in poslušanje prvih 10 sekund vsake. Ponovno pritisnite, da ustavite skeniranje in poslušate postajo. Pritisnite in pridržite, da samodejno poiščete in shranite najmočnejše postaje kot prednastavitve.
Iskanje navzgor	Pritisnite za postopno iskanje višje frekvence. Pritisnite in pridržite, da samodejno poiščete zadnjo močno postajo.

Delovanje USB/microSD

Delovanje USB/microSD	Za predvajanje datotek MP3 z naprave USB ali kartice microSD vstavite napravo USB ali kartico microSD in predvajanje se bo začelo samodejno. Če se želite vrniti na predvajanje USB ali microSD iz drugega načina delovanja, izberite ustrezno ikono v glavnem meniju.
Glavni meni	Pritisnite za vrnitev na zaslon glavnega menija.
Indikator načina	Prikazuje trenutni način delovanja.
Informacije o datoteki	Prikazuje informacije o trenutni datoteki.
Prejšnja skladba	Pritisnite za vrnitev na prejšnjo skladbo. Pritisnite in držite za hitro previjanje nazaj po trenutni skladbi, nato pritisnite PLAY / PAUSE za nadaljevanje predvajanja.
Predvajanje / premor	Pritisnite za premor trenutne skladbe, nato ponovno pritisnite za nadaljevanje predvajanja.
Naslednja skladba	Pritisnite za premik na naslednjo skladbo. Pritisnite in držite za hitro previjanje naprej po trenutni skladbi, nato pritisnite PLAY / PAUSE za nadaljevanje predvajanja.
Iskanje po mapah	Pritisnite za dostop do imenika map in datotek. Uporabite puščici gor/dol za pomikanje po seznamu map, nato pritisnite na ime želene mape za dostop do nje. Uporabite puščici gor/dol za pomikanje po seznamu datotek, nato pritisnite na ime želene datoteke za dostop do nje.
Naključno	Pritisnite za vklop ali izklop funkcije naključnega predvajanja.
Ponovi	Izberite možnost ponavljanja: Vse, Ena, Mapa ali Izklop.

Združljivost medijev

Vrsta datoteke			MP3
Datotečni sistem	FAT	FAT 12	X
		FAT 16/FAT 32
Pripona datoteke	.mp3/.MP3/.Mp3/.mP3
	.rmp/.m4a		X
Format MPEG	MPEG 1
	MPEG 2
	MPEG 2.5
Frekvenca vzorčenja	MPEG 1		32/44.1/48kHz
	MPEG 2		12/16/22.05/24kHz
	MPEG 2.5		8/11.025/12kHz
Bitrate	MPEG 1		32 ~ 320kbps
	MPEG 2		8 ~ 160kbps
	MPEG 2.5		8 ~ 160kbps
Druge informacije	Globina imenika		Neomejeno
	Dolžina imena datoteke		32 bytes
	Skupno število datotek		2000 files
	Skupno število map		200 folders
	Število datotek prek mape		2000 files
	MP3 ID3 TAG	ver.1.x
		ver.2.x
		Naslov, izvajalec, album

Opombe:

• Med premikanjem vozila ni mogoče gledati datotek JPG na armaturni plošči. To je varnostna funkcija za preprečevanje motenj voznika.
• Funkcija pregledovalnika slik JPG bo delovala samo, ko je vozilo parkirano in je vklopljena parkirna zavora

Združljivost medijev	Naslednje vrste datotek niso združljive: Format MP3 PRO, seznami predvajanja MP3 Format RMP Format WAV Format WMV Format AAC, zaščiten AAC, M4A
Vrstni red predvajanja	Zaporedje predvajanja MP3 se začne v korenski mapi. Vse mape, ki ne vsebujejo datotek MP3/JPG, so preskočene.
Združljivi formati snemanja	Standardi ISO9660: Največja ugnezdena globina map je 8 (vključno s korensko mapo). Veljavni znaki za imena map/datotek so črke A–Ž (vse velike črke), številke 0–9 in »_« (podčrtaj). Nekateri znaki morda ne bodo pravilno prikazani, odvisno od vrste znaka.
Opombe	Nekatere datoteke se morda ne bodo predvajale, odvisno od hitrosti vzorčenja in bitnih hitrosti. Za najboljše rezultate uporabite naslednje nastavitve pri ekstrahiranju datotek MP3: stalna bitna hitrost 128 kbps ali višja; frekvenca vzorčenja 44,1 kHz ali višja.

Delovanje prek povezave Bluetooth

Priprava	Pred uporabo naprave Bluetooth jo morate seznaniti in povezati. Pred začetkom postopka seznanjanja se prepričajte, da je Bluetooth v napravi aktiviran.
Seznanjanje nove naprave	Enota stalno oddaja signal za seznanjanje, kadar nobena naprava ni trenutno povezana. Izvedite zaporedje seznanjanja iz vaše naprave Bluetooth. Za več podrobnosti si oglejte navodila za uporabo vaše naprave. Ime naprave je »JENSEN CR271ML«. Enota je lahko v katerem koli načinu delovanja, ko se izvaja seznanjanje. Pri nekaterih telefonih bo morda treba seznanjanje izvesti večkrat.
Povezovanje seznanjene naprave	Večina naprav Bluetooth podpira funkcijo samodejne povezave in se bo samodejno povezala, če je naprava v dosegu, ko je enota vklopljena. Če je bila vaša naprava že seznanjena, vendar se ne poveže, vstopite v meni za nastavitev povezave Bluetooth in vklopite Samodejno povezavo (Auto Connect).
Telefon Bluetooth	Za dostop do telefona izberite Telefon Bluetooth v glavnem meniju ali v katerem koli načinu delovanja.
Glavni meni	Pritisnite za vrnitev na zaslon Glavnega menija (Main Menu).
Kazalnik načina	Prikaže trenutni način delovanja.
Tipkovnica	Uporabite tipkovnico za klicanje telefonske številke.
Backspace	Pritisnite za brisanje nazaj pri uporabi tipkovnice.
Zaslon tipkovnice	Pritisnite za prikaz tipkovnice.
Zaslon glasbe	Pritisnite za prikaz glasbe Bluetooth.
Zaslon stikov	Pritisnite za prikaz seznama Stikov (Contact list), nato pritisnite želeni stik za začetek klica.

Seznam seznanjenih naprav	Pritisnite za prikaz seznama seznanjenih naprav in izberite želeno napravo za povezavo.
Pogovor	Pritisnite za povezavo klica na vneseno številko.
Prekinitev klica	Pritisnite za prekinitev klica.
Prejšnja skladba	Pritisnite za vrnitev na prejšnjo skladbo.
Predvajaj/Premor	Pritisnite za zaustavitev trenutne skladbe, nato ponovno pritisnite za nadaljevanje predvajanja.
Naslednja skladba	Pritisnite za premik na naslednjo skladbo.

Delovanje satelitskega radia SiriusXM

Radio SiriusXM®	Samo satelitski radio SiriusXM® vam prinaša več tistega, kar radi poslušate, vse na enem mestu. Pridobite več kot 140 kanalov, vključno z glasbo brez oglasov ter najboljše športe, novice, pogovore, komedije in zabavo. Dobrodošli v svetu satelitskega radia. Potrebujete sprejemnik za vozila SiriusXM in naročnino. Za več informacij obiščite www.siriusxm.com.
Aktiviranje radia SiriusXM®	Po namestitvi sprejemnika za vozila SiriusXM Connect in antene vklopite radio in izberite način SiriusXM. Poslušati bi morali predogledni kanal SiriusXM na kanalu 1. Ko slišite predogledni kanal, nastavite na kanal 0, da najdete ID radia vašega sprejemnika. Poleg tega se ID radia nahaja na dnu sprejemnika za vozila SiriusXM Connect in njegovi embalaži. Opomba: ID radia SiriusXM ne vključuje črk I, O, S ali F. V ZDA aktivirajte prek spleta ali pokličite službo za pomoč uporabnikom SiriusXM: Obiščite www.siriusxm.com/activatenow Pokličite službo za pomoč uporabnikom SiriusXM na številki 1-866-635-2349 Za kanadske naročnine se obrnite na: Obiščite www.siriusxm.ca/activatexm Pokličite službo za pomoč uporabnikom XM na številki 1-877-438-9677 Aktivacija običajno traja 10–15 minut, lahko pa traja do ene ure. Priporočamo, da pustite vozilo prižgano, dokler se ne prikaže sporočilo »Subscription Updated« (Naročnina posodobljena). Vaš radio mora biti vklopljen in mora prejemati signal SiriusXM, da prejme sporočilo o aktivaciji. Po aktivaciji lahko nastavite kanale v vašem naročniškem načrtu.
Dostop do radia SiriusXM®	V glavnem meniju se dotaknite ikone SiriusXM, da dostopate do načina SiriusXM in začnete delovanje.

Glavni meni	Pritisnite, da se vrnete na zaslon glavnega menija.
Frekvenčno območje	Dotaknite se, da izberete frekvenčno območje prednastavljenih kanalov. Na voljo so tri frekvenčna območja: SXM1, SXM2 in SXM3. Vsako frekvenčno območje lahko shrani do šest prednastavljenih kanalov. (Do prednastavljenih kanalov lahko dostopate prek ikone seznama.)
Indikator trenutnega načina	Prikaže trenutni način delovanja.
Informacije o programu	Prikaže informacije o programu, kot so ime kanala, ime izvajalca in naslov pesmi.
Iskanje	Pritisnite za vstop v način iskanja, nato pritisnite Channel (Kanal), da izberete med naslednjimi možnostmi iskanja: Channel (Kanal), Artist (Izvajalec), Song Title (Naslov pesmi) ali Info (Informacije). Uporabite puščice gor/dol na levi strani za krmarjenje po kategorijah in uporabite puščice gor/dol na desni strani za krmarjenje po kanalih, izvajalcih, naslovih pesmi ali informacijah. Seznam prednastavljenih kanalov
Seznam prednastavljenih kanalov	Pritisnite za prikaz seznama prednastavljenih kanalov v trenutnem frekvenčnem območju. Kategorija in kanal

Pritisnite za prikaz/prilagoditev možnosti Mode (Način), Tune Scan (Iskanje melodij) in Go to Live (Pojdi v živo).
Mode (Način) – pritisnite za dostop in prilagoditev naslednjih možnosti:

• Parental Code (Starševska koda) – ko je omogočena, funkcija starševskega nadzora zahteva, da vnesete geslo za nastavitev na zaklenjene kanale. Pritisnite »Change« (Spremeni), da spremenite starševsko kodo. Sledite navodilom, da vnesete trenutno kodo, nato vnesite in potrdite novo kodo. Privzeta koda za enoto je »0000«.
• Parental Control (Starševski nadzor) – funkcija starševskega nadzora vam omogoča, da omejite dostop do katerega koli kanala SiriusXM, vključno s kanali z vsebino za odrasle. Izberite možnost starševskega nadzora: Off (Izklop) (izklopi starševski nadzor) Mature (Za odrasle) (zaklene vse kanale za odrasle) ali User (Uporabnik) (uporabniku omogoča, da zaklene določene kanale s funkcijo Parental Lock Channel (Starševsko zaklepanje kanala)). Ko ste pozvani, vnesite starševsko kodo, da potrdite spremembo.
• Parental Lock Channel (Starševsko zaklepanje kanala) – pritisnite »SET« (Nastavi), da izberete določene kanale za zaklepanje. Pritisnite »All Clear« (Počisti vse), da počistite vse zaklenjene kanale.
• Channel Skipping (Preskakovanje kanalov) – pritisnite »SET« (Nastavi), da izberete kanale za preskakovanje.
• TuneStart™ – pritisnite »ON« (Vklop) ali »OFF« (Izklop), da omogočite ali onemogočite TuneStart. Če je funkcija TuneStart vklopljena, boste slišali začetek pesmi, ko nastavite enega od svojih prednastavljenih kanalov. Morda bo trajalo minuto ali dve, da funkcija deluje po vklopu ali po spremembi prednastavljenih frekvenčnih območij.

TuneScan™ – pritisnite gumb TuneScan (Iskanje melodij), da zaženete funkcijo TuneScan. Enota predvaja vzorce z začetka več medpomnjenih pesmi z vsakega od prednastavljenih kanalov, ki pretežno predvajajo glasbene izbore. To uporabniku omogoča enostaven dostop do velikega vzorca glasbene vsebine in lahko uživa v poslušanju celotne pesmi, ko ustavi iskanje pri pesmi, ki ga zanima. Če ponovno pritisnete TuneScan (Iskanje melodij), boste ustavili funkcijo TuneScan in nadaljevali s predvajanjem pesmi, ki se trenutno išče. Če pritisnete in zadržite gumb TuneScan (Iskanje melodij), prekličete TuneScan in vrnete uporabnika na prvotni kanal, ki je bil nastavljen, ko je bil TuneScan prvič zagnan.
Go to Live (Pojdi v živo) – pritisnite za nadaljevanje predvajanja živega prenosa v načinu Replay (Ponovno predvajanje).

Prednastavljeni gumbi	Pritisnite in pridržite kateri koli prednastavljeni gumb (1–6), da shranite trenutno postajo kot prednastavljeno. Pritisnite želeni prednastavljeni gumb, da začnete predvajanje ustreznega prednastavljenega kanala.
Neposredno	Pritisnite za prikaz zaslona za neposreden dostop do kanala. Pritisnite želeno številko kanala, nato pritisnite Enter (Vnesi). Začelo se bo predvajanje želenega kanala.
Kanal navzdol	Pritisnite za vrnitev na prejšnji kanal.
Kanal navzgor	Pritisnite za premik na naslednji kanal.
Kontrolniki na zaslonu	Pritisnite za prikaz naslednjih kontrolnikov na dnu zaslona. Pritisnite za prilagoditev svetlosti zaslona ali preklop monitorja v stanje pripravljenosti. Pritisnite za dostop do zvočnih nastavitev, kot so EQ, nastavitve prostorskega zvoka in nastavitve polja (ravnotežje in fader). Pritisnite za dostop do menija z nastavitvami. Replay (Ponovno predvajanje) je funkcija, ki uporabniku omogoča zaustavitev, previjanje nazaj in ponovno predvajanje vsebine z aktivnega kanala. Med ponovnim predvajanjem se bo vrstica Replay (Ponovno predvajanje) prikazala proti vrhu zaslona in prikazala čas ponovnega predvajanja z rdečo barvo ter čas do predvajanja v živo z rumeno barvo. Čas do predvajanja v živo bo prikazan tudi kot številka nad vrstico Replay (Ponovno predvajanje).
Iskanje/Skladba navzdol	Pritisnite za vstop v način Replay (Ponovno predvajanje). Ko ste v načinu Replay (Ponovno predvajanje), pritisnite za preskok na prejšnjo skladbo ali pritisnite in pridržite za hitro previjanje nazaj.
Predvajanje/Zaustavitev	Pritisnite za zaustavitev in ponovno predvajanje vsebine z aktivnega kanala.
Iskanje/Skladba navzgor	Pritisnite za preskok na naslednjo skladbo. Pritisnite in pridržite za hitro previjanje naprej. Večkrat pritisnite, da »dohitite« in nadaljujete s predvajanjem v živo. Če izberete Go to Live (Pojdi v živo) v razdelku Additional Options (Dodatne možnosti), boste prav tako nadaljevali s predvajanjem v živo.

Delovanje aplikacije

Aplikacija Jensen Smart je vrhunski brezžični daljinski upravljalnik za vaš sprejemnik. Aplikacijo Jensen Smart lahko prenesete iz trgovine Apple App Store ali Google Play Store in jo namestite na svoj pametni telefon ali tablični računalnik. Skenirajte naslednjo QR-kodo, da prenesete aplikacijo Jensen J-Link P1 na svoj pametni telefon.

Glasovni pomočnik

Vaš sprejemnik je zasnovan z gumbom za enostaven dostop do glasovne aktivacije za uporabo Siri® ali Google Assistant™ prek povezave Bluetooth vašega avtomobila. S svojim pomočnikom za pametni telefon lahko med vožnjo komunicirate s pritiskom na gumb!
Bluetooth mora biti seznanjen med vašim pametnim telefonom in sprejemnikom. Pritisnite gumb za glasovno aktivacijo in sprejemnik se bo preklopil v način Bluetooth. To bo aktiviralo Siri® ali Google Assistant™ na vašem pametnem telefonu. Ko je to delovanje končano, se boste morali ročno preklopiti nazaj v prejšnji ali želeni način.

Zadnja kamera

Priključite izbirno zadnjo kamero na priključek za vhod zadnje kamere (rumeni RCA) za video. Za podrobnosti glejte shemo ožičenja.
Ročna izbira – dotaknite se ikone REAR CAMERA (ZADNJA KAMERA) v glavnem meniju ali iz katerega koli načina delovanja (ko je omogočen), da izberete način kamere. Dotaknite se zgornjega levega območja na zaslonu, da zaprete način kamere.
Opomba: Ročni način je namenjen namenskim kameram, ki so med vožnjo VEDNO vklopljene, ni pa namenjen kameram, ki so priključene na vzvratno luč vozila. Enota bo samodejno izbrala način kamere, ko je priključena na vezje vzvratne luči.
Opomba: Zunanji video izhod ni aktiven, ko uporabljate vhod zadnje kamere.

Sprednja kamera

Priključite izbirno sprednjo kamero na vhode sprednje kamere (rumeni priključek RCA za video). Za podrobnosti glejte shemo ožičenja.
Za dostop do sprednje kamere se dotaknite ikone CAMERA (KAMERA) v glavnem meniju. Enota privzeto prikazuje zadnjo kamero.
Pritisnite ikono Front Camera (Sprednja kamera) v zgornjem desnem kotu, da preklopite na pogled sprednje kamere.

Pomožni vhod

Priključite izbirni zvočni vir v pomožni vhod na desni strani sprednje plošče.
Izberite ikono pomožnega vhoda v glavnem meniju, da poslušate zvok.
Po potrebi prilagodite glasnost na zunanjem zvočnem viru (če je priključen na izhod za slušalke naprave).

A/V vhod

Priključite izbirni zvočni vir v zadnji A/V vhod.
Izberite A/V Input (A/V vhod) v glavnem meniju, da poslušate zvok.
Po potrebi prilagodite glasnost na zunanjem zvočnem viru (če je priključen na izhod za slušalke naprave).

Kontrole na volanu

Za združljivost CR271ML s katero koli OEM kontrolo na volanu je treba uporabiti adapter drugega proizvajalca.
CR271ML ima vgrajen 3,5-milimetrski vmesnik SWC, ki je združljiv z mnogimi priljubljenimi kontrolnimi moduli SWC drugih proizvajalcev, kot so PAC, METRA in drugi.
3,5-milimetrski priključek SWC se nahaja na zadnji strani enote, na glavnem I/O kablu za napajanje

Za večino vozil so na voljo naslednje kontrole.
Glasnost +
Glasnost -
Izklop zvoka
Iskanje / Skladba +
Iskanje / Skladba -
Pas
Način
BT pogovor
BT zaključek klica
Opomba: CR271ML morda ne bo podpiral vseh funkcij OE volana
Priporočamo PAC SWI-RC.

1. Nastavite "Radio Select Switch" (stikalo za izbiro radia). Nastavite SWI-RC na položaj 7 - "Pioneer/Other/Sony" (Pioneer/Drugo/Sony).
2. Za programiranje uporabite vrstni red preslikave funkcij radia Pioneer/Sony/Other.
3. Pri programiranju SWI-RC, če funkcija ni podprta (ali ni zaželena), je treba funkcijo preskočiti v skladu z navodili PAC SWI-RC.
4. Funkcijo SWC MORATE programirati v pravilnem vrstnem redu v skladu z navodili za preslikavo funkcij radia PAC SWI-RC.

Odpravljanje težav

Splošno

TEŽAVA	VZROK	UKREP
Enota se ne vklopi (brez napajanja)	Rdeča in/ali rumena žica ni priključena ali pa je napetost napačna	Preverite priključke za pravilno napetost (11~16 VDC)
	Črna žica ni priključena	Preverite ozemljitveni priključek
	Pregorela varovalka na enoti ali vozilu	Zamenjajte varovalke
Enota ima napajanje (vendar ni zvoka)	Žice zvočnikov niso priključene	Preverite vse priključke, vključno z zvočniki
	Zvočniki so pregoreli	Zamenjajte zvočnike
	Ena ali več žic zvočnikov se dotika druga druge ali pa se dotika ozemljitve šasije	Izolirajte vse gole žice zvočnikov drug od druge in od ozemljitve šasije
Enota pregoreva varovalke	Rumena ali rdeča žica se dotika ozemljitve šasije	Preverite, ali so žice ukleščene ali kratko vezane
	Žice zvočnikov se dotikajo ozemljitve šasije	Preverite, ali so žice ukleščene ali kratko vezane
	Napačna nazivna vrednost varovalke	Uporabite varovalko s pravilno nazivno vrednostjo
Enota ima zvok (vendar ni slike)	Varnostno vezje ročne zavore ni priključeno Ročna zavora ni vklopljena	Preverite priključke na ročni zavori Vklopite ročno zavoro, kot je opisano v priročniku
	Kodek za predvajanje videa ni podprt	Oglejte si razdelek Podpora za medijske kodeke

Specifikacije

FM uglaševalnik
Območje uglaševanja v ZDA:	87,5 MHz–107,9 MHz
Območje uglaševanja v EU:	87,50 MHz–108,00 MHz
Uporabna občutljivost:	8,5 dBf
Občutljivost 50 dB izklopa:	10 dBf
Ločevanje stereo zvoka @ 1 kHz:	30 dB
Frekvenčni odziv:	30 Hz–13 kHz
AM uglaševalnik
Območje uglaševanja:	530 kHz–1710 kHz
Uporabna občutljivost:	<42 dBu
Frekvenčni odziv:	30 Hz–2,2 kHz
Bluetooth
Različica:	4.1 + EDR
Profili:	HFP / A2DP / PBAP
Doseg:	Do 33 čevljev / 10 m
Monitor
Svetlost:	500 nit
Ločljivost TFT:	1024 x 600
Osvetlitev ozadja TFT:	LED
Vrsta zaslona na dotik:	Kapacitivni
Splošno	Specifikacije
Vhodna delovna napetost:	11~16 VDC
Izhod USB 1 za polnjenje:	2,1 A
Nominalna impedanca zvočnika:	4~8 ohmov
Napetost linijskega izhoda:	2 volta RMS
Mere:	5" x 7" x 4" (126D x 178Š x 100V mm)

Zasnova in specifikacije se lahko spremenijo brez predhodnega obvestila.

Varnostno opozorilo

Predvajanje videa/filma ne bo delovalo, ko se vozilo premika. To je varnostna funkcija za preprečevanje motenj voznika. Funkcije predvajanja videa/filma na armaturni plošči bodo delovale samo, ko je vozilo parkirano in je vklopljena ročna zavora. V večini jurisdikcij je vozniku nezakonito gledati video, medtem ko je vozilo v gibanju.

VARNOSTNO OBVESTILO je opomnik, da vozite odgovorno in varno, medtem ko uporabljate mobilni telefon ali katero koli aplikacijo, ki je združljiva s to enoto.
Zelo priporočljivo je, da vaš JENSEN CR271ML namesti strokovni monter ali pooblaščeni prodajalec.
Ta izdelek je namenjen samo uporabi v vozilih z 12 VDC negativno ozemljitvijo.
Da preprečite škodo ali poškodbe:

• Poskrbite, da boste enoto varno ozemljili na ozemljitev šasije vozila.
• Ne odstranjujte zgornjega ali spodnjega pokrova enote.
• Ne nameščajte enote na mesto, ki je izpostavljeno neposredni sončni svetlobi ali prekomerni vročini ali možnosti brizganja vode.
• Enote ne izpostavljajte prekomernim udarcem.
• Pri zamenjavi varovalke uporabite samo novo s pravilno nazivno vrednostjo. Uporaba varovalke z napačna nazivna vrednost lahko povzroči okvaro enote.
• Da preprečite kratke stike pri zamenjavi varovalke, najprej odklopite žično napeljavo.
• Uporabljajte samo priloženo strojno opremo in žično napeljavo.
• Če imate težave med namestitvijo, se posvetujte z najbližjim prodajalcem JENSEN.
• Če enota ne deluje pravilno, jo ponastavite, kot je opisano. Če težava še vedno traja, se posvetujte vašega najbližjega prodajalca JENSEN ali pokličite tehnično pomoč na številko 1-888-921-4088.
• Za čiščenje monitorja ga obrišite samo s suho silikonsko krpo ali mehko krpo. Ne uporabljajte trde krpe ali topil, kot sta razredčilo za barve in alkohol. Lahko opraskajo površino plošče in/ali odstranijo tisk.
• Ko temperatura enote pade (kot pozimi), bo tekoči kristal v notranjosti zaslona postal temnejši kot običajno. Normalna svetlost se bo povrnila, ko bo enota nekaj časa v uporabi.
• Pri podaljševanju napeljave za vžig, akumulator ali ozemljitev poskrbite za uporabo avtomobilskega razreda napeljave z najmanj AWG 16 ali več, da preprečite padec napetosti.
• Ne dotikajte se tekočega kristala, če je LCD poškodovan ali zlomljen. Tekoči kristal tekočina je lahko nevarna za vaše zdravje ali smrtna. Če tekoči kristal iz LCD-ja pride v stik z vašim telesom ali oblačili, ga takoj sperite z milom.

Podpora strankam
1-888-921-4088
(Ponedeljek–petek, 9.00–17.00 EST)
Obiščite https://www.jensenmobile.com

Reference

• SiriusXM: Glasba, šport, pogovori in podcasti, v živo in na zahtevo
• Aktivirajte zdaj | SiriusXM
• App Store – Apple
• Google Play
• Avtoradio – Jensen Mobile

Prenesi navodilo

Tukaj lahko prenesete polno pdf različico navodila, ki lahko vsebuje dodatna varnostna navodila, informacije o garanciji, FCC pravila itd.

Prenesi Jensen CR271ML - Priročnik za medijski sprejemnik

Razpoložljivi jeziki
