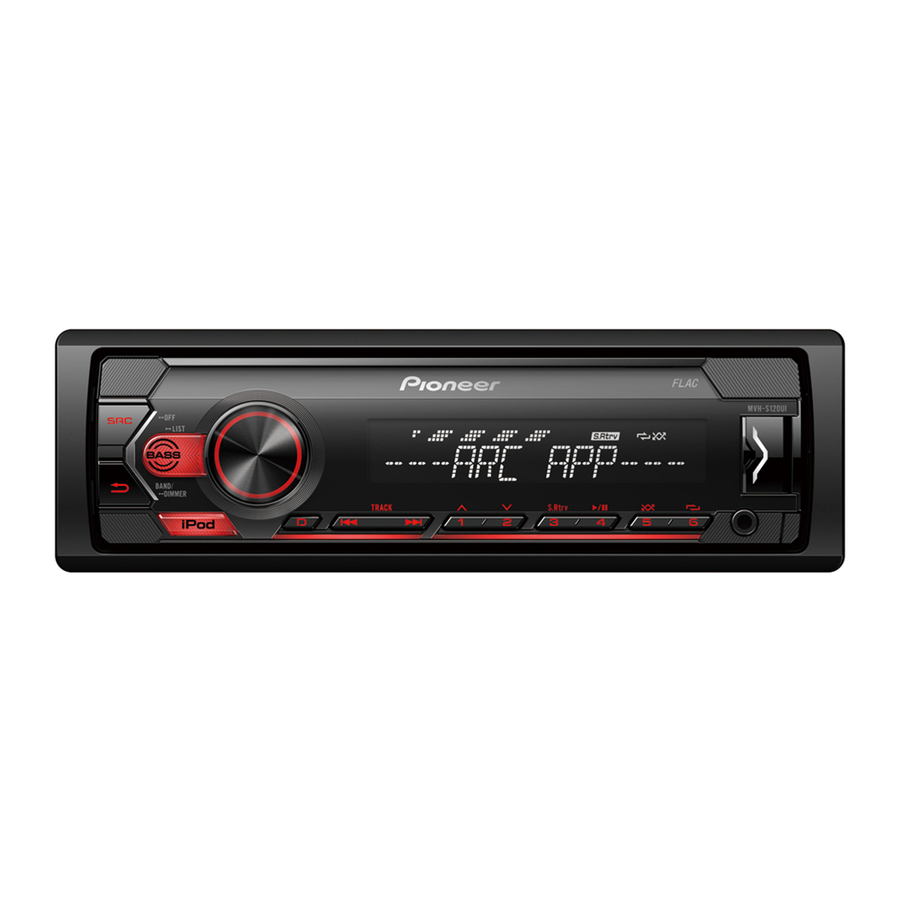

Mwongozo wa Kuanza Haraka wa Pioneer MVH-S120UI/UIG/UB/UBG/UBA/UBW MVH-S12UI

Kabla ya Kuanza

Asante kwa kununua bidhaa hii ya PIONEER
Ili kuhakikisha matumizi sahihi, tafadhali soma mwongozo huu kabla ya kutumia bidhaa hii. Ni muhimu sana usome na uzingatie ONYO na TAHADHARI katika mwongozo huu. Tafadhali weka mwongozo mahali salama na panapoweza kufikiwa kwa marejeleo ya baadaye.

Ukitaka kutupa bidhaa hii, usiichanganye na taka za kawaida za nyumbani. Kuna mfumo tofauti wa ukusanyaji wa bidhaa za kielektroniki zilizotumika kulingana na sheria ambayo inahitaji matibabu sahihi, urejeshaji na urejelezaji.

Kaya za kibinafsi katika nchi wanachama wa EU, Uswizi na Norway zinaweza kurudisha bidhaa zao za kielektroniki zilizotumika bila malipo kwa vituo vilivyoteuliwa vya ukusanyaji au kwa muuzaji (ukinunua mpya inayofanana).
Kwa nchi ambazo hazijatajwa hapo juu, tafadhali wasiliana na mamlaka za eneo lako kwa njia sahihi ya utupaji. Kwa kufanya hivyo, utahakikisha kuwa bidhaa yako iliyotupwa inafanyiwa matibabu, urejeshaji na urejelezaji muhimu na hivyo kuzuia athari mbaya zinazoweza kutokea kwa mazingira na afya ya binadamu.

• Usijaribu kusakinisha au kuhudumia bidhaa hii wewe mwenyewe. Usakinishaji au huduma ya bidhaa hii na watu wasio na mafunzo na uzoefu katika vifaa vya elektroniki na vifaa vya magari inaweza kuwa hatari na inaweza kukuweka kwenye hatari ya mshtuko wa umeme, majeraha au hatari zingine.
• Usijaribu kuendesha kifaa wakati unaendesha gari. Hakikisha umeegesha gari lako kando ya barabara na mahali salama kabla ya kujaribu kutumia vidhibiti kwenye kifaa.

• Usiruhusu kifaa hiki kugusana na unyevu na/au vimiminika. Mshtuko wa umeme unaweza kutokea. Pia, uharibifu wa kifaa hiki, moshi na joto kali vinaweza kutokea kutokana na kugusana na vimiminika.
• Daima weka sauti chini vya kutosha kusikia sauti za nje.
• Pioneer CarStereo-Pass ni ya matumizi nchini Ujerumani pekee.
• Bidhaa hii imekadiriwa katika hali ya hewa ya wastani na ya kitropiki chini ya Vifaa vya sauti, video na vifaa sawa vya elektroniki - Mahitaji ya usalama, IEC 60065.

Ikiwa unapata matatizo
Iwapo kifaa hiki kitashindwa kufanya kazi vizuri, tafadhali wasiliana na muuzaji wako au Kituo cha Huduma cha PIONEER kilicho karibu nawe.

Viunganisho

• Unaposakinisha kifaa hiki kwenye gari lisilo na nafasi ya ACC (nyongeza) kwenye swichi ya kuwasha, kushindwa kuunganisha kebo nyekundu kwenye terminal ambayo hugundua uendeshaji wa ufunguo wa kuwasha kunaweza kusababisha betri kuisha.

• Matumizi ya kifaa hiki katika hali zingine isipokuwa zifuatazo yanaweza kusababisha moto au hitilafu.
  • Magari yenye betri ya volti 12 na msingi hasi.
  • Wakati pato la spika linatumiwa na chaneli 4, tumia spika zaidi ya 50 W (nguvu ya juu ya ingizo) na kati ya 4 Ω hadi 8 Ω (thamani ya impedance). Usitumie spika za 1 Ω hadi 3 Ω kwa kifaa hiki.
  • Wakati pato la spika ya nyuma linatumiwa na 2 Ω ya subwoofer, tumia spika zaidi ya 70 W (nguvu ya juu ya ingizo).
    * Tafadhali rejelea viunganisho kwa njia ya uunganisho.
• Ili kuzuia mzunguko mfupi, joto kali au hitilafu, hakikisha unafuata maelekezo hapa chini.
  • Tenganisha terminal hasi ya betri kabla ya kusakinisha.
  • Salama wiring na clamps za kebo au mkanda wa wambiso. Funga mkanda wa wambiso kuzunguka wiring ambayo inagusana na sehemu za chuma ili kulinda wiring.
  • Weka nyaya zote mbali na sehemu zinazohamia, kama vile lever ya kuhama na reli za kiti.
  • Weka nyaya zote mbali na sehemu zenye joto, kama vile karibu na sehemu ya kutolea joto.
  • Usiunganishe kebo ya manjano kwenye betri kwa kuipitisha kupitia shimo hadi kwenye chumba cha injini.
  • Funika viunganishi vyovyote vya kebo vilivyokatwa na mkanda wa kuhami.
  • Usifupishe nyaya zozote.
  • Kamwe usikate insulation ya kebo ya umeme ya kifaa hiki ili kushiriki nguvu na vifaa vingine. Uwezo wa sasa wa kebo ni mdogo.
  • Tumia fuse ya ukadiriaji uliowekwa.
  • Kamwe usiunganishe kebo hasi ya spika moja kwa moja chini.
  • Kamwe usifunge pamoja nyaya hasi za spika nyingi.
• Kifaa hiki kikiwa kimewashwa, mawimbi ya udhibiti hutumwa kupitia kebo ya bluu/nyeupe. Unganisha kebo hii kwenye udhibiti wa mbali wa mfumo wa amp ya nguvu ya nje au terminal ya udhibiti wa relay ya antena ya gari (max. 300mA 12 V DC). Ikiwa gari lina antena ya kioo, iunganishe kwenye terminal ya usambazaji wa nguvu ya nyongeza ya antena.
• Kamwe usiunganishe kebo ya bluu/nyeupe kwenye terminal ya nguvu ya amp ya nguvu ya nje. Pia, kamwe usiunganishe kwenye terminal ya nguvu ya antena ya auto. Kufanya hivyo kunaweza kusababisha betri kuisha au hitilafu.
• Alama ya picha iliyowekwa kwenye bidhaa inamaanisha mkondo wa moja kwa moja.
• Kazi na mipangilio ya sauti isipokuwa mpangilio wa RCA pre-outs huhifadhiwa kwenye kumbukumbu ikiwa kifaa kimetenganishwa na usambazaji wa umeme.

Kifaa hiki

1. Ingizo la kamba ya umeme
2. Pato la nyuma au pato la subwoofer
3. Pato la mbele (Kwa MVH-S120UI/S120UIG/S12UI pekee)
4. Ingizo la antena
5. Fuse (10 A)
6. Ingizo la mbali lenye waya (Kwa MVH-S120UI/S120UIG/S12UI pekee)
   Adapta ya udhibiti wa mbali yenye waya ngumu inaweza kuunganishwa (inauzwa kando).

Kamba ya umeme

1. Kwa ingizo la kamba ya umeme
2. Kulingana na aina ya gari, kazi ya na inaweza kuwa tofauti.
   Katika kesi hii, hakikisha unaunganisha kwa na kwa .
3. Manjano
   Hifadhi nakala (au nyongeza)
4. Manjano
   Unganisha kwenye terminal ya usambazaji wa 12 V ya mara kwa mara.
5. Nyekundu
   Nyongeza (au hifadhi nakala)
6. Nyekundu
   Unganisha kwenye terminal inayodhibitiwa na swichi ya kuwasha (12 V DC).
7. Unganisha nyaya za rangi sawa kwa kila mmoja.
8. Nyeusi (msingi wa chasi)
9. Bluu/nyeupe
   Nafasi ya pini ya kiunganishi cha ISO itatofautiana kulingana na aina ya gari. Unganishana wakati Pini 5 ni aina ya udhibiti wa antena. Katika aina nyingine ya gari, kamwe usiunganishe na .
10. Bluu/nyeupe
    Unganisha kwenye terminal ya udhibiti wa mfumo wa amp ya nguvu (max. 300 mA 12 V DC).
11. Bluu/nyeupe
    Unganisha kwenye terminal ya udhibiti wa relay ya antena ya auto (max. 300 mA 12 V DC).
12. Manjano/nyeusi (Kwa MVH-S120UI/S120UIG/S12UI pekee)
    Ukitumia kifaa chenye kazi ya Mute, unganisha waya huu kwenye waya ya Audio Mute kwenye kifaa hicho. Ikiwa sivyo, weka waya ya Audio Mute bila miunganisho yoyote.
13. Nyaya za spika
    Nyeupe: Mbele kushoto
    Nyeupe/nyeusi: Mbele kushoto
    Kijivu: Mbele kulia
    Kijivu/nyeusi: Mbele kulia
    Kijani: Nyuma kushoto au subwoofer
    Kijani/nyeusi: Nyuma kushoto au subwoofer
    Zambarau: Nyuma kulia au subwoofer
    Zambarau/nyeusi: Nyuma kulia au subwoofer
14. Kiunganishi cha ISO
    Katika magari mengine, kiunganishi cha ISO kinaweza kugawanywa katika mbili. Katika kesi hii, hakikisha unaunganisha kwa viunganishi vyote viwili.

VIDOKEZO

• Badilisha menyu ya awali ya kifaa hiki. Rejelea [SP-P/O MODE]. Pato la subwoofer la kifaa hiki ni monaural.
• Unapotumia subwoofer ya 2 Ω, hakikisha unaunganisha subwoofer kwenye nyaya za zambarau na zambarau/nyeusi za kifaa hiki. Usiunganishe chochote kwenye nyaya za kijani na kijani/nyeusi.

Amp ya nguvu (inauzwa kando)

Fanya miunganisho hii unapotumia amplifier ya hiari.

1. Udhibiti wa mbali wa mfumo
   Unganisha kwenye kebo ya bluu/nyeupe.
2. Amp ya nguvu (inauzwa kando)
3. Unganisha na nyaya za RCA (inauzwa kando)
4. Kwa pato la mbele*
5. Spika ya mbele*
6. Kwa pato la nyuma au pato la subwoofer
7. Spika ya nyuma au subwoofer

* Kwa MVH-S120UI/S120UIG/S12UI pekee

Usakinishaji

• Angalia miunganisho na mifumo yote kabla ya usakinishaji wa mwisho.
• Usitumie sehemu ambazo hazijaidhinishwa kwani hii inaweza kusababisha hitilafu.
• Wasiliana na muuzaji wako ikiwa usakinishaji unahitaji kuchimba mashimo au marekebisho mengine kwa gari.
• Usisakinishe kifaa hiki mahali ambapo:
  • inaweza kuingilia uendeshaji wa gari.
  • inaweza kusababisha jeraha kwa abiria kama matokeo ya kusimama ghafla.
• Sakinisha kifaa hiki mbali na sehemu zenye joto kama vile karibu na sehemu ya kutolea joto.
• Utendaji bora hupatikana wakati kifaa kimesakinishwa kwa pembe ya chini ya 60°.

• Wakati wa kusakinisha, ili kuhakikisha utawanyiko sahihi wa joto wakati wa kutumia kifaa hiki, hakikisha unaacha nafasi ya kutosha nyuma ya paneli ya nyuma na kufunga nyaya zozote zilizo huru ili zisizuie matundu.


Usakinishaji wa mlima wa DIN

1. Ingiza sleeve ya kupachika iliyotolewa kwenye dashibodi.
2. Salama sleeve ya kupachika kwa kutumia bisibisi kupinda vichupo vya chuma (90°) mahali pake.

1. Dashibodi
2. Sleeve ya kupachika
   • Hakikisha kuwa kifaa kimesakinishwa salama mahali pake. Usakinishaji usio imara unaweza kusababisha kuruka au hitilafu zingine.

Wakati hautumii sleeve ya kupachika iliyotolewa

1. Panga mashimo kwenye bracket ya kupachika na mashimo kwenye pande za kitengo ili kuambatisha bracket.


2. Ingiza skrubu moja kila upande ili kushikilia kitengo mahali pake.


Kutumia bracket iliyojumuishwa

Hakikisha kuwa bracket iliyojumuishwa inalingana na modeli yako maalum ya gari na kisha uambatishe kwenye kitengo kama inavyoonyeshwa hapa chini.

1. Skrubu
2. Bracket

Kuondoa kitengo (kilichosakinishwa na sleeve ya kupachika iliyotolewa)

1. Ondoa pete ya trim.

1. Pete ya trim
2. Kichupo kilicho na notch
   • Kutoa paneli ya mbele hurahisisha ufikiaji wa pete ya trim.
   • Unapoambatisha tena pete ya trim, elekeza upande ulio na kichupo kilicho na notch chini.

Uendeshaji wa kimsingi

MVH-S120UI/S120UIG/S12UI/S120UB/S120UBG/S120UBA/S120UBW

Kuhusu menyu kuu

Unaweza kurekebisha mipangilio mbalimbali kwenye menyu kuu.

1. Bonyeza piga ya M.C. ili kuonyesha menyu kuu.
2. Zungusha piga ya M.C. ili kuchagua mojawapo ya kategoria hapa chini, kisha ubonyeze ili kuthibitisha.
   • Mipangilio ya FUNCTION
   • Mipangilio ya AUDIO
   • Mipangilio ya SYSTEM
   • Mipangilio ya ILLUMINATION
3. Zungusha piga ya M.C. ili kuchagua chaguo, kisha ubonyeze ili kuthibitisha.

Uendeshaji unaotumiwa mara kwa mara

Madhumuni	Uendeshaji
Washa umeme	Bonyeza SRC/OFF ili kuwasha umeme. Bonyeza na ushikilie SRC/OFF ili kuzima umeme.
Rekebisha sauti	Zungusha piga ya M.C..
Chagua chanzo	Bonyeza SRC/OFF mara kwa mara.
Badilisha maelezo ya onyesho	Bonyeza DISP mara kwa mara.
Rudi kwenye onyesho/orodha iliyotangulia	Bonyeza BAND/.
Rudi kwenye onyesho la kawaida kutoka kwenye menyu	Bonyeza na ushikilie BAND/ .
Badilisha mwangaza wa onyesho	Bonyeza na ushikilie BAND/ .
Imarisha kiwango cha besi	Bonyeza BASS. Unaweza kuchagua kiwango cha besi katika [BASS BOOST] (kuongeza besi).

Uendeshaji wa usanidi

Unapogeuka swichi ya kuwasha hadi ON baada ya usakinishaji, [SET UP:YES] (WEKA:NDIO) inaonekana kwenye onyesho.

1. Bonyeza piga ya M.C..
2. Zungusha piga ya M.C. ili kuchagua chaguo, kisha ubonyeze ili kuthibitisha.
   Ili kuendelea na chaguo la menyu inayofuata, unahitaji kuthibitisha uteuzi wako.

3. [QUIT:YES] (ACHA:NDIO) inaonekana wakati mipangilio yote imefanywa.
   Ili kurudi kwenye kipengee cha kwanza cha menyu ya usanidi, zungusha piga ya M.C. ili kuchagua [QUIT:NO] (ACHA:HAPANA), kisha ubonyeze ili kuthibitisha.
4. Bonyeza piga ya M.C. ili kuthibitisha mipangilio.

Uendeshaji wa tuner

Kupokea stesheni zilizowekwa awali

1. Bonyeza SRC/OFF ili kuchagua [RADIO].
2. Bonyeza BAND/ ili kuchagua bendi.
   [FM1] [FM2] [FM3][MW]/[LW]
3. Bonyeza kitufe cha nambari (1/ hadi 6/).

Kumbukumbu bora ya stesheni (BSM)

1. Baada ya kuchagua bendi, bonyeza piga ya M.C. ili kuonyesha menyu kuu.
2. Zungusha piga ya M.C. ili kuchagua [FUNCTION] (KAZI), kisha ubonyeze ili kuthibitisha.
3. Zungusha piga ya M.C. ili kuchagua [BSM], kisha ubonyeze ili kuthibitisha.

Kuhifadhi stesheni mwenyewe

1. Unapopokea stesheni unayotaka kuhifadhi, bonyeza na ushikilie mojawapo ya vitufe vya nambari (1/ hadi 6/) hadi iache kuwaka.

Uendeshaji wa USB/iPod®/AUX

KUMBUKA
MVH-S120UB/S120UBG/S120UBA/S120UBW haiendani na vifaa vya Apple®.

USB/iPod

1. Fungua kifuniko cha bandari ya USB.
2. Chomeka kifaa cha USB/iPod kwa kutumia kebo inayofaa.

Muunganisho wa MTP

Kifaa kilichosakinishwa na Android OS 4.0 au matoleo mengi ya baadaye kinaweza kuunganishwa kwenye kitengo kupitia MTP, kwa kutumia kebo iliyotolewa na kifaa cha Android. Hata hivyo, kulingana na kifaa kilichounganishwa, toleo la OS au idadi ya faili kwenye kifaa, faili za sauti/nyimbo zinaweza zisiweze kuchezwa kupitia MTP. KUMBUKA Ukitumia muunganisho wa MTP, [ANDROID WIRED] (ANDROID YENYE WAYA) inahitaji kuwekwa [MEMORY] (KUMBUKUMBU) katika mipangilio ya SYSTEM.

AUX

1. Ingiza plagi ndogo ya stereo kwenye jeki ya ingizo ya AUX.
2. Bonyeza SRC/OFF ili kuchagua [AUX] kama chanzo.

Kufanya muunganisho na Pioneer ARC APP

Programu ya Advanced ya Pioneer hubadilisha simu yako mahiri inayooana kuwa kidhibiti cha mbali chenye nguvu cha skrini ya kugusa.

KUMBUKA
MVH-S120UB/S120UBG/S120UBA/S120UBW haiendani na vifaa vya Apple.

Usijaribu kuendesha programu unapoendesha gari. Hakikisha umeegesha gari lako kando ya barabara na kuegesha gari lako mahali salama kabla ya kujaribu kutumia vidhibiti kwenye programu.

Unapofanya muunganisho na kifaa cha Android

KUMBUKA
Kitendaji hiki kinaoana na simu inayoendesha Android 4.1 hadi 7.1.2 na pia inasaidia AOA (Android Open Accessory) 2.0, lakini uoanifu unategemea simu mahiri.

1. Ingiza menyu ya SYSTEM (rejelea "Kuhusu menyu kuu").
2. Zungusha piga ya M.C. ili kuchagua [ANDROID WIRED] (ANDROID YENYE WAYA), kisha ubonyeze ili kuthibitisha.
3. Zungusha piga ya M.C. ili kuchagua [APP CONTROL] (UDHIBITI WA APP), kisha ubonyeze ili kuthibitisha.
4. Zungusha piga ya M.C. ili kuchagua [P.APP AUTO ON] (P.APP WASHA KIOTOMATIKI), kisha ubonyeze ili kuthibitisha.
5. Zungusha piga ya M.C. ili kuchagua [ON] (WASHA), kisha ubonyeze ili kuthibitisha.
6. Unganisha kitengo hiki na kifaa kupitia USB.
   Pioneer ARC APP kwenye kifaa cha Android huanza kiotomatiki.

Unapofanya muunganisho na iPhone

1. Unganisha kitengo hiki na iPhone kupitia USB.
2. Bonyeza SRC/OFF ili kuchagua chanzo chochote.
3. Bonyeza na ushikilie piga ya M.C..
   Pioneer ARC APP kwenye iPhone huanza.
   KUMBUKA
   Ikiwa muunganisho utashindwa, zindua Pioneer ARC APP kwenye iPhone.

Kusikiliza Spotify^®

(Inaoana tu na Spotify iliyosakinishwa kwenye iPhone)

KUMBUKA
MVH-S120UB/S120UBG/S120UBA/S120UBW haiendani na vifaa vya Apple.

Sasisha programu dhibiti ya programu ya Spotify hadi toleo jipya zaidi kabla ya kutumia.
Kabla ya kuanza, unganisha kitengo hiki na kifaa cha mkononi kupitia USB (iPhone pekee).

1. Bonyeza SRC/OFF ili kuchagua [SPOTIFY].
2. Zindua programu ya Spotify kwenye kifaa cha mkononi na uanze kucheza.
