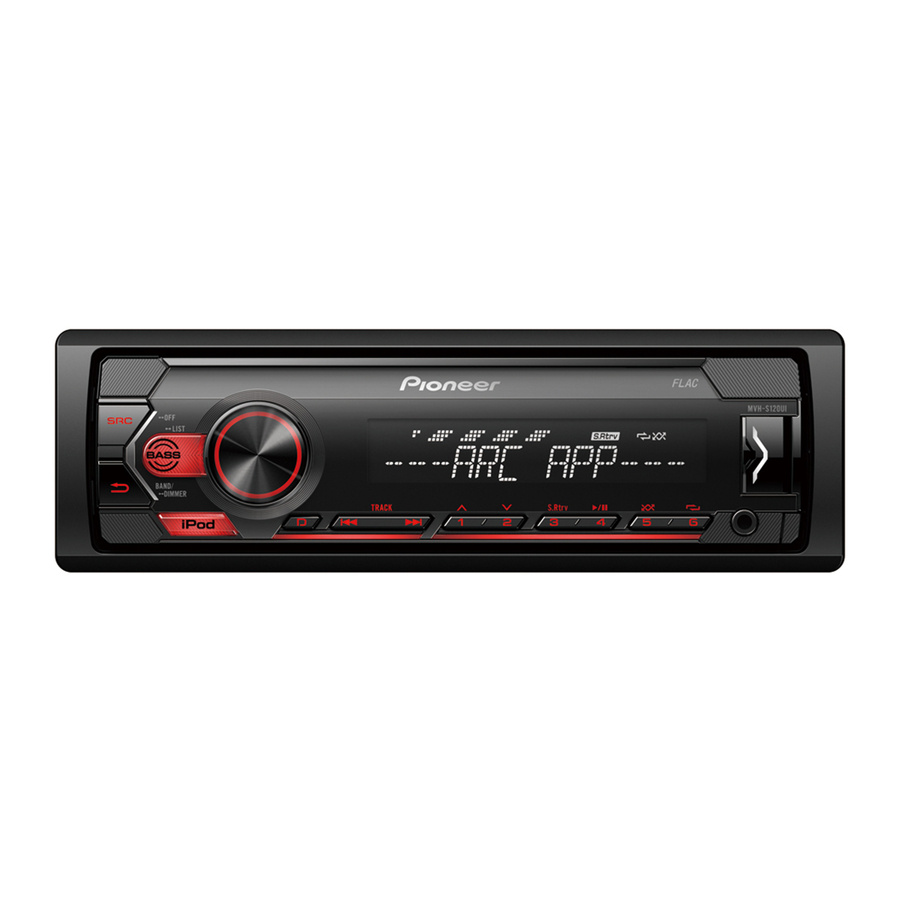

Pioneer MVH-S120UI/UIG/UB/UBG/UBA/UBW MVH-S12UI Vodnik za hiter začetek

Preden začnete

Hvala, ker ste kupili ta izdelek PIONEER
Za zagotovitev pravilne uporabe preberite ta priročnik pred uporabo tega izdelka. Posebej pomembno je, da preberete in upoštevate OPOZORILA in PREVIDNOSTNE UKREPE v tem priročniku. Priročnik shranite na varnem in dostopnem mestu za prihodnjo uporabo.

Če želite ta izdelek zavreči, ga ne mešajte z običajnimi gospodinjskimi odpadki. Obstaja ločen sistem zbiranja za rabljene elektronske izdelke v skladu z zakonodajo, ki zahteva ustrezno obdelavo, predelavo in recikliranje.

Zasebna gospodinjstva v državah članicah EU, v Švici in na Norveškem lahko svoje rabljene elektronske izdelke brezplačno vrnejo na določena zbirna mesta ali prodajalcu (če kupite podobnega novega).
Za države, ki niso omenjene zgoraj, se za pravilni način odstranjevanja obrnite na lokalne oblasti. S tem boste zagotovili, da bo vaš zavrženi izdelek deležen potrebne obdelave, predelave in recikliranja ter tako preprečili morebitne negativne učinke na okolje in zdravje ljudi.

• Ne poskušajte sami namestiti ali servisirati tega izdelka. Namestitev ali servisiranje tega izdelka s strani oseb brez usposabljanja in izkušenj z elektronsko opremo in avtomobilsko opremo je lahko nevarno in vas lahko izpostavi nevarnosti električnega udara, poškodb ali drugih nevarnosti.
• Ne poskušajte upravljati enote med vožnjo. Preden poskusite uporabiti kontrole na napravi, se prepričajte, da ste se umaknili s ceste in parkirali vozilo na varnem mestu.

• Ne dovolite, da bi ta enota prišla v stik z vlago in/ali tekočinami. Lahko pride do električnega udara. Prav tako lahko pride do poškodb te enote, dima in pregrevanja zaradi stika s tekočinami.
• Glasnost vedno nastavite dovolj nizko, da boste slišali zunanje zvoke.
• Pioneer CarStereo-Pass je namenjen samo uporabi v Nemčiji.
• Ta izdelek je ocenjen v zmernih in tropskih klimatskih pogojih v skladu z varnostnimi zahtevami za avdio, video in podobne elektronske naprave, IEC 60065.

Če imate težave
Če ta enota ne deluje pravilno, se obrnite na svojega prodajalca ali najbližjo pooblaščeno servisno postajo PIONEER.

Povezave

• Če to enoto nameščate v vozilo brez položaja ACC (dodatna oprema) na kontaktni ključavnici, lahko pride do izpraznitve akumulatorja, če rdečega kabla ne priključite na priključek, ki zazna delovanje kontaktnega ključa.

• Uporaba te enote v pogojih, ki niso naslednji, lahko povzroči požar ali okvaro.
  • Vozila z 12-voltno baterijo in negativno ozemljitvijo.
  • Ko se izhod za zvočnike uporablja za 4 kanale, uporabite zvočnike nad 50 W (največja vhodna moč) in med 4 Ω do 8 Ω (vrednost impedance). Za to enoto ne uporabljajte zvočnikov od 1 Ω do 3 Ω.
  • Ko se izhod za zadnje zvočnike uporablja za 2 Ω nizkotonca, uporabite zvočnike nad 70 W (največja vhodna moč).
    * Za način povezave glejte povezave.
• Da preprečite kratek stik, pregrevanje ali okvaro, natančno upoštevajte spodnja navodila.
  • Pred namestitvijo odklopite negativni priključek akumulatorja.
  • Žice pritrdite s kabelskimi sponkami ali lepilnim trakom. Ovijte lepilni trak okoli žic, ki pridejo v stik s kovinskimi deli, da zaščitite žice.
  • Vse kable namestite stran od gibljivih delov, kot sta prestavna ročica in vodila sedežev.
  • Vse kable namestite stran od vročih mest, kot je v bližini izhoda grelnika.
  • Ne priključujte rumenega kabla na akumulator tako, da ga potegnete skozi luknjo v motornem prostoru.
  • Vse odklopljene priključke kablov prekrijte z izolirnim trakom.
  • Ne krajšajte kablov.
  • Nikoli ne prerežite izolacije napajalnega kabla te enote, da bi si delili napajanje z drugimi napravami. Trenutna zmogljivost kabla je omejena.
  • Uporabite varovalko predpisane vrednosti.
  • Nikoli ne povežite negativnega kabla zvočnika neposredno z zemljo.
  • Nikoli ne povezujte negativnih kablov več zvočnikov skupaj.
• Ko je ta enota vklopljena, se krmilni signali pošiljajo prek modro/belega kabla. Ta kabel priključite na daljinski upravljalnik sistema zunanjega ojačevalnika moči ali na krmilni priključek releja za samodejno anteno vozila (maks. 300mA 12 V DC). Če je vozilo opremljeno s stekleno anteno, jo priključite na priključek za napajanje ojačevalnika antene.
• Nikoli ne priključujte modro/belega kabla na napajalni priključek zunanjega ojačevalnika moči. Prav tako ga nikoli ne priključujte na napajalni priključek samodejne antene. To lahko povzroči izpraznitev akumulatorja ali okvaro.
• Grafični simbol na izdelku pomeni enosmerni tok.
• Funkcija in zvočne nastavitve, razen nastavitve RCA predizhodov, so shranjene v pomnilniku, če je enota odklopljena od napajanja.

Ta enota

1. Vhod za napajalni kabel
2. Zadnji izhod ali izhod za nizkotonec
3. Sprednji izhod (samo za MVH-S120UI/S120UIG/S12UI)
4. Vhod za anteno
5. Varovalka (10 A)
6. Žični daljinski vhod (samo za MVH-S120UI/S120UIG/S12UI)
   Priključek za žično daljinsko upravljanje je mogoče priključiti (naprodaj posebej).

Napajalni kabel

1. Na vhod za napajalni kabel
2. Glede na vrsto vozila je funkcija in lahko drugačna.
   V tem primeru se prepričajte, da priključite na in na .
3. Rumena
   Rezervno (ali dodatno)
4. Rumena
   Priključite na stalni 12 V napajalni priključek.
5. Rdeča
   Dodatno (ali rezervno)
6. Rdeča
   Priključite na priključek, ki ga nadzoruje kontaktna ključavnica (12 V DC).
7. Priključite žice iste barve med seboj.
8. Črna (ozemljitev šasije)
9. Modra/bela
   Položaj pinov priključka ISO se razlikuje glede na vrsto vozila. Priključite in , ko je Pin 5 vrsta krmiljenja antene. Pri drugi vrsti vozila nikoli ne priključite in .
10. Modra/bela
    Priključite na priključek za nadzor sistema ojačevalnika moči (maks. 300 mA 12 V DC).
11. Modra/bela
    Priključite na krmilni priključek releja za samodejno anteno (maks. 300 mA 12 V DC).
12. Rumena/črna (samo za MVH-S120UI/S120UIG/S12UI)
    Če uporabljate opremo s funkcijo Mute (izklop zvoka), priključite to žico na žico Audio Mute (izklop zvoka) na tej opremi. Če ne, pustite žico Audio Mute (izklop zvoka) brez povezav.
13. Žice zvočnikov
    Bela: Spredaj levo
    Bela/črna: Spredaj levo
    Siva: Spredaj desno
    Siva/črna: Spredaj desno
    Zelena: Zadaj levo ali nizkotonec
    Zelena/črna: Zadaj levo ali nizkotonec
    Vijolična: Zadaj desno ali nizkotonec
    Vijolična/črna: Zadaj desno ali nizkotonec
14. Priključek ISO
    V nekaterih vozilih je priključek ISO lahko razdeljen na dva. V tem primeru se prepričajte, da priključite oba priključka.

OPOMBE

• Spremenite začetni meni te enote. Glejte [SP-P/O MODE]. Izhod za nizkotonec te enote je mono.
• Ko uporabljate nizkotonec z 2 Ω, se prepričajte, da priključite nizkotonec na vijolične in vijolično/črne žice te enote. Ne priključujte ničesar na zelene in zeleno/črne žice.

Ojačevalnik moči (naprodaj posebej)

Izvedite te povezave, ko uporabljate izbirni ojačevalnik.

1. Daljinski upravljalnik sistema
   Priključite na modro/bel kabel.
2. Ojačevalnik moči (naprodaj posebej)
3. Povežite z RCA kabli (naprodaj posebej)
4. Na sprednji izhod*
5. Sprednji zvočnik*
6. Na zadnji izhod ali izhod za nizkotonec
7. Zadnji zvočnik ali nizkotonec

* Samo za MVH-S120UI/S120UIG/S12UI

Namestitev

• Pred končno namestitvijo preverite vse povezave in sisteme.
• Ne uporabljajte nepooblaščenih delov, saj lahko to povzroči okvare.
• Če namestitev zahteva vrtanje lukenj ali druge spremembe na vozilu, se posvetujte s svojim prodajalcem.
• Ne nameščajte te enote tam, kjer:
  • lahko ovira delovanje vozila.
  • lahko povzroči poškodbe potnika zaradi nenadnega ustavljanja.
• To enoto namestite stran od vročih mest, kot je v bližini izhoda grelnika.
• Optimalna zmogljivost je dosežena, ko je enota nameščena pod kotom manj kot 60°.

• Pri nameščanju, da zagotovite pravilno odvajanje toplote pri uporabi te enote, poskrbite, da pustite dovolj prostora za zadnjo ploščo in ovijte vse ohlapne kable, da ne blokirajo zračnikov.


Namestitev DIN

1. Vstavite priloženo montažno pušo v armaturno ploščo.
2. Pritrdite montažno pušo tako, da z izvijačem upognete kovinske jezičke (90°) na svoje mesto.

1. Armaturna plošča
2. Montažna puša
   • Prepričajte se, da je enota varno nameščena na svoje mesto. Nestabilna namestitev lahko povzroči preskakovanje ali druge okvare.

Ko ne uporabljate priloženega montažnega tulca

1. Poravnajte luknje na montažnem nosilcu z luknjami na straneh enote, da pritrdite nosilec.


2. Privijte en vijak na vsaki strani, da držite enoto na mestu.


1. Samorezni vijak (5 mm × 9 mm, ni priložen izdelku)
2. Montažni nosilec
3. Armaturna plošča ali konzola

Uporaba priloženega nosilca

Prepričajte se, da se priloženi nosilec ujema z vašim modelom vozila, nato pa ga pritrdite na enoto, kot je prikazano spodaj.

1. Vijak
2. Nosilec

Odstranjevanje enote (nameščene s priloženim montažnim tulcem)

1. Odstranite okrasni obroč.

1. Okrasni obroč
2. Zarezan jeziček
   • Sprostitev sprednje plošče omogoča lažji dostop do okrasnega obroča.
   • Pri ponovnem pritrjevanju okrasnega obroča usmerite stran z zarezo navzdol.

2. Vstavite priložene izvlečne ključe v obe strani enote, dokler se ne zaskoči.
3. Potegnite enoto iz armaturne plošče.


Osnovno delovanje

MVH-S120UI/S120UIG/S12UI/S120UB/S120UBG/S120UBA/S120UBW

O glavnem meniju

V glavnem meniju lahko prilagodite različne nastavitve.

1. Pritisnite gumb M.C., da prikažete glavni meni.
2. Obrnite gumb M.C., da izberete eno od spodnjih kategorij, nato pritisnite za potrditev.
   • Nastavitve FUNCTION (FUNKCIJA)
   • Nastavitve AUDIO (ZVOK)
   • Nastavitve SYSTEM (SISTEM)
   • Nastavitve ILLUMINATION (OSVETLITEV)
3. Obrnite gumb M.C., da izberete možnosti, nato pritisnite za potrditev.

Pogosto uporabljene operacije

Namen	Delovanje
Vklopite napajanje	Pritisnite SRC/OFF za vklop napajanja. Pritisnite in držite SRC/OFF za izklop napajanja.
Prilagodite glasnost	Obrnite gumb M.C..
Izberite vir	Večkrat pritisnite SRC/OFF.
Spremenite informacije na zaslonu	Večkrat pritisnite DISP.
Vrnite se na prejšnji zaslon/seznam	Pritisnite BAND/.
Vrnite se na običajni zaslon iz menija	Pritisnite in držite BAND/ .
Spremenite svetlost zaslona	Pritisnite in držite BAND/ .
Povečajte raven nizkih tonov	Pritisnite BASS. Raven nizkih tonov lahko izberete v [BASS BOOST] (ojačanje nizkih tonov).

Nastavitev delovanja

Ko po namestitvi vklopite kontaktno ključavnico, se na zaslonu prikaže [SET UP:YES] (NASTAVITEV:DA).

1. Pritisnite gumb M.C..
2. Obrnite gumb M.C., da izberete možnosti, nato pritisnite za potrditev.
   Če želite nadaljevati z naslednjo možnostjo menija, morate potrditi svojo izbiro.

Element menija	Opis
LANGUAGE (JEZIK) [ENG](angleščina), [РУС](ruščina), [TUR](turščina)	Izberite jezik za prikaz besedilnih informacij iz stisnjene zvočne datoteke.
CLOCK SET (NASTAVITEV URE)	Nastavite uro. Obrnite gumb M.C., da nastavite uro, nato pritisnite za potrditev. Kazalnik se samodejno premakne na nastavitev minut. Obrnite gumb M.C., da nastavite minute, nato pritisnite za potrditev.
FM STEP (KORAK FM) [100], [50]	Izberite korak uglaševanja FM s 100 kHz ali 50 kHz.

3. [QUIT:YES] (IZHOD:DA) se prikaže, ko so vse nastavitve končane.
   Če se želite vrniti na prvi element menija za nastavitev, obrnite gumb M.C., da izberete [QUIT:NO] (IZHOD:NE), nato pritisnite za potrditev.
4. Pritisnite gumb M.C., da potrdite nastavitve.

Delovanje tunerja

Sprejem prednastavljenih postaj

1. Pritisnite SRC/OFF, da izberete [RADIO] (RADIO).
2. Pritisnite BAND/, da izberete frekvenčno območje.
   [FM1] [FM2] [FM3][MW]/[LW]
3. Pritisnite številčni gumb (1/ do 6/).

Pomnilnik najboljših postaj (BSM)

1. Po izbiri frekvenčnega območja pritisnite gumb M.C., da prikažete glavni meni.
2. Obrnite gumb M.C., da izberete [FUNCTION] (FUNKCIJA), nato pritisnite za potrditev.
3. Obrnite gumb M.C., da izberete [BSM], nato pritisnite za potrditev.

Ročno shranjevanje postaj

1. Med sprejemanjem postaje, ki jo želite shraniti, pritisnite in držite enega od številčnih gumbov (1/ do 6/), dokler ne preneha utripati.

Delovanje USB/iPod®/AUX

OPOMBA
MVH-S120UB/S120UBG/S120UBA/S120UBW ni združljiv z napravami Apple®.

USB/iPod

1. Odprite pokrov vrat USB.
2. Priključite napravo USB/iPod z ustreznim kablom.

Povezava MTP

Napravo, nameščeno z operacijskim sistemom Android OS 4.0 ali večino novejših različic, je mogoče povezati z enoto prek MTP, z uporabo kabla, priloženega napravi Android. Vendar pa glede na povezano napravo, različico operacijskega sistema ali število datotek v napravi morda ne bo mogoče predvajati zvočnih datotek/pesmi prek MTP. OPOMBA Če uporabljate povezavo MTP, mora biti [ANDROID WIRED] (ŽIČNO ANDROID) v nastavitvah SYSTEM (SISTEM) nastavljen na [MEMORY] (POMNILNIK).

AUX

1. Vstavite stereo mini vtič v vhodni priključek AUX.
2. Pritisnite SRC/OFF, da izberete [AUX] (AUX) kot vir.

Vzpostavitev povezave z aplikacijo Pioneer ARC APP

Pioneerjeva napredna aplikacija spremeni vaš združljiv pametni telefon v zmogljiv daljinski upravljalnik z zaslonom na dotik.

OPOMBA
MVH-S120UB/S120UBG/S120UBA/S120UBW ni združljiv z napravami Apple.

Ne poskušajte upravljati aplikacije med vožnjo. Preden poskusite uporabiti kontrole v aplikaciji, se prepričajte, da ste se umaknili s ceste in parkirali vozilo na varnem mestu.

Pri vzpostavljanju povezave z napravo Android

OPOMBA
Ta funkcija je združljiva s telefonom, ki uporablja Android 4.1 do 7.1.2 in podpira tudi AOA (Android Open Accessory) 2.0, vendar je združljivost odvisna od pametnega telefona.

1. Vstopite v meni SYSTEM (SISTEM) (glejte "O glavnem meniju").
2. Obrnite gumb M.C., da izberete [ANDROID WIRED] (ŽIČNO ANDROID), nato pritisnite za potrditev.
3. Obrnite gumb M.C., da izberete [APP CONTROL] (UPRAVLJANJE APLIKACIJ), nato pritisnite za potrditev.
4. Obrnite gumb M.C., da izberete [P.APP AUTO ON] (SAMODEJNI VKLOP P.APP), nato pritisnite za potrditev.
5. Obrnite gumb M.C., da izberete [ON] (VKLOP), nato pritisnite za potrditev.
6. Povežite to enoto z napravo prek USB.
   Aplikacija Pioneer ARC APP na napravi Android se zažene samodejno.

Pri vzpostavljanju povezave z napravo iPhone

1. Povežite to enoto z napravo iPhone prek USB.
2. Pritisnite SRC/OFF, da izberete kateri koli vir.
3. Pritisnite in držite gumb M.C..
   Aplikacija Pioneer ARC APP se zažene na napravi iPhone.
   OPOMBA
   Če povezava ne uspe, zaženite aplikacijo Pioneer ARC APP na napravi iPhone.

Poslušanje Spotify^®

(Združljivo samo s Spotify, nameščenim na napravi iPhone)

OPOMBA
MVH-S120UB/S120UBG/S120UBA/S120UBW ni združljiv z napravami Apple.

Pred uporabo posodobite vdelano programsko opremo aplikacije Spotify na najnovejšo različico.
Preden začnete, povežite to enoto z mobilno napravo prek USB (samo iPhone).

1. Pritisnite SRC/OFF, da izberete [SPOTIFY] (SPOTIFY).
2. Zaženite aplikacijo Spotify na mobilni napravi in začnite predvajanje.
