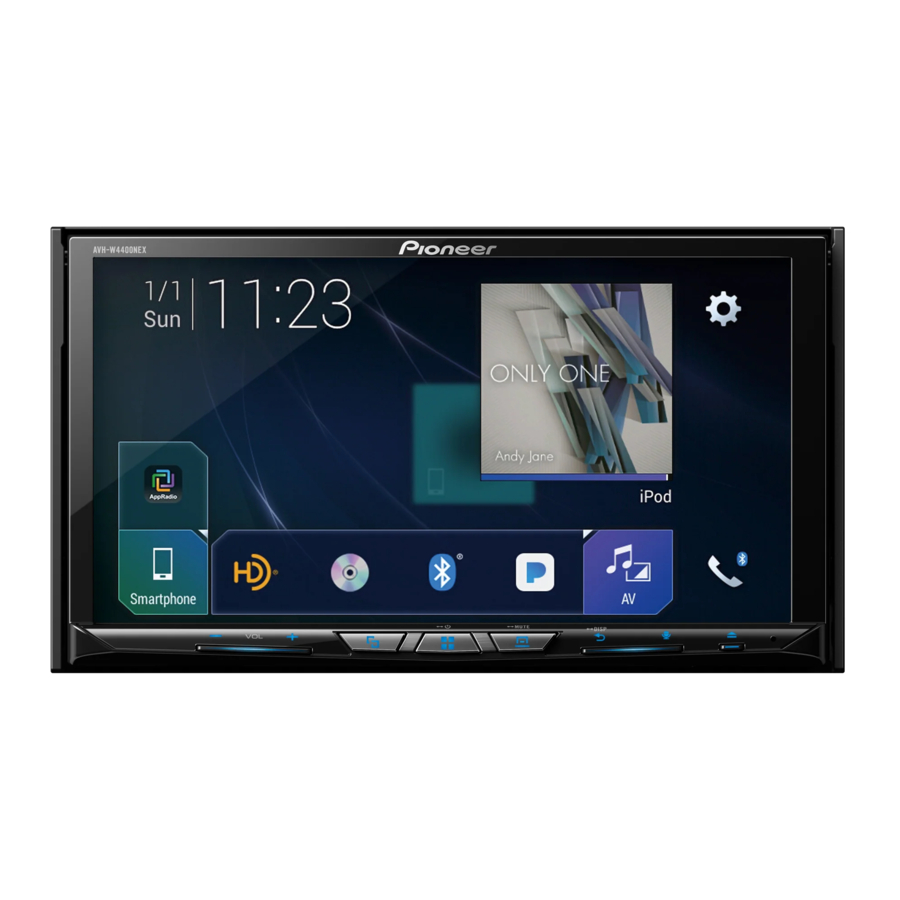

Priročnik za Pioneer AVH-W4400NEX

Priklop

Varnostni ukrepi
Vaš novi izdelek in ta priročnik

• Ne upravljajte s tem izdelkom, nobenimi aplikacijami ali možnostjo kamere za pogled nazaj (če ste jo kupili), če bo to kakor koli preusmerilo vašo pozornost od varnega upravljanja vašega vozila. Vedno upoštevajte pravila varne vožnje in vse obstoječe prometne predpise. Če imate težave pri upravljanju tega izdelka, se ustavite, parkirajte vozilo na varnem mestu in aktivirajte parkirno zavoro, preden izvedete potrebne prilagoditve.

• Ne nameščajte tega izdelka, kjer lahko (i) ovira voznikov pogled, (ii) poslabša delovanje katerega koli od operacijskih sistemov varnostnih funkcij vozila, vključno z zračnimi blazinami, gumbi za opozorilne luči, ali (iii) poslabša voznikovo sposobnost varnega upravljanja vozila. V nekaterih primerih morda ne bo mogoče namestiti tega izdelka zaradi vrste vozila ali oblike notranjosti vozila.

Pomembni varnostni ukrepi

Pioneer ne priporoča, da ta izdelek namestite sami. Ta izdelek je zasnovan samo za profesionalno namestitev. Priporočamo, da ta izdelek nastavijo in namestijo samo pooblaščeni serviserji Pioneer, ki imajo posebno usposabljanje in izkušnje na področju mobilne elektronike. NIKOLI NE POPRAVLJAJTE TEGA IZDELKA SAMI.
Nameščanje ali servisiranje tega izdelka in njegovih priključnih kablov vas lahko izpostavi nevarnosti električnega udara ali drugim nevarnostim ter lahko povzroči škodo na tem izdelku, ki ni zajeta v garanciji.

Varnostni ukrepi pred priklopom sistema

Ne izvajajte nobenih korakov za nedovoljeno spreminjanje ali onemogočanje sistema blokade parkirne zavore, ki je nameščen za vašo zaščito. Nedovoljeno spreminjanje ali onemogočanje sistema blokade parkirne zavore lahko povzroči resne poškodbe ali smrt.

• Vso napeljavo pritrdite s kabelskimi objemkami ali električnim trakom. Ne dovolite, da ostane izpostavljena nobena gola napeljava.
• Ne priključujte neposredno rumene žice tega izdelka na akumulator vozila. Če je žica neposredno priključena na akumulator, lahko tresljaji motorja sčasoma povzročijo okvaro izolacije na mestu, kjer žica prehaja iz potniškega prostora v motorni prostor. Če se izolacija rumene žice strga zaradi stika s kovinskimi deli, lahko pride do kratkega stika, kar lahko povzroči znatno nevarnost.
• Izjemno nevarno je, če se kabli ovijejo okoli volanskega droga ali prestavne ročice. Poskrbite, da boste ta izdelek, njegove kable in napeljavo namestili tako, da ne bodo ovirali ali motili vožnje.
• Prepričajte se, da kabli in žice ne bodo ovirali ali se ujeli v katerega koli od gibljivih delov vozila, zlasti v volan, prestavno ročico, parkirno zavoro, drsne sedežne vodila, vrata ali katero koli od upravljalnih naprav vozila.
• Ne napeljujte žic na mesta, kjer bodo izpostavljene visokim temperaturam. Če se izolacija segreje, se lahko žice poškodujejo, kar povzroči kratek stik ali okvaro in trajno poškodbo izdelka.
• Ne skrajšujte nobenih žic. Če to storite, zaščitno vezje (držalo varovalke, upor varovalke ali filter itd.) morda ne bo pravilno delovalo.
• Nikoli ne napajajte drugih elektronskih izdelkov tako, da prerežete izolacijo napajalne žice tega izdelka in se dotaknete žice. Presežena bo trenutna zmogljivost žice, kar bo povzročilo pregrevanje.

Pred namestitvijo tega izdelka

• Uporabljajte to enoto samo z 12-voltno baterijo in negativno ozemljitvijo. V nasprotnem primeru lahko pride do požara ali okvare.
• Da bi se izognili kratkim stikom v električnem sistemu, pred namestitvijo obvezno odklopite (–) kabelski priključek akumulatorja.

Da preprečite škodo

• Uporabljajte zvočnike nad 50 W (največja vhodna moč) in med 4 Ω in 8 Ω (vrednost impedance). Za ta izdelek ne uporabljajte zvočnikov od 1 Ω do 3 Ω.
• Črna žica je ozemljitev. Pri nameščanju te enote ali ojačevalnika moči (naprodaj posebej) najprej priključite ozemljitveno žico. Zagotovite, da je ozemljitvena žica pravilno priključena na kovinske dele karoserije avtomobila. Ozemljitvena žica ojačevalnika moči in ozemljitvena žica te enote ali katere koli druge naprave morata biti priključeni na avtomobil ločeno z različnimi vijaki. Če se vijak za ozemljitveno žico zrahlja ali izpade, lahko pride do požara, nastanka dima ali okvare.

  *1 Ni priloženo k tej enoti
• Pri zamenjavi varovalke vedno uporabite samo varovalko z nazivno vrednostjo, ki je predpisana za ta izdelek.
• Pri odklopu priključka povlecite priključek. Ne vlecite žice, saj jo lahko izvlečete iz priključka.
• Tega izdelka ni mogoče namestiti v vozilo brez položaja ACC (dodatna oprema) na stikalni ključavnici.

• Da bi se izognili kratkemu stiku, odklopljeno žico prekrijte z izolirnim trakom. Še posebej pomembno je izolirati vse neuporabljene žice zvočnikov, ki lahko, če jih pustite nepokrite, povzročijo kratek stik.
• Za priklop ojačevalnika moči ali drugih naprav na ta izdelek glejte priročnik za izdelek, ki ga želite priklopiti.
• Grafični simbol na izdelku pomeni enosmerni tok.

Obvestilo za modro/belo žico

• Ko je stikalna ključavnica vklopljena (ACC ON), se krmilni signal izvede prek modre/bele žice. Priključite na priključek za daljinsko upravljanje sistema zunanjega ojačevalnika moči, priključek za krmiljenje releja avtomatske antene ali priključek za krmiljenje moči ojačevalnika antene (največ 300 mA 12 V DC). Krmilni signal se izvede prek modre/bele žice, tudi če je zvočni vir izklopljen.

Ko je ta izdelek v načinu [Power OFF] (izklop), je krmilni signal prav tako izklopljen. Če je način [Power OFF] (izklop) preklican, se krmilni signal ponovno izvede in antena se razširi s funkcijo samodejne antene (če se antena uporablja). Bodite previdni, da razširjena antena ne pride v stik z ovirami.

Zadnja plošča (glavni priključki)

1. GPS antena 3,55 m (11 ft. 8 in.)
2. Mikrofon 3 m (9 ft. 10-1/8 in.)
3. Vhod za adapter iDatalink Glejte navodila za uporabo za
4. adapter iDataLink (naprodaj posebej). RGB kabel (priložen navigacijskemu sistemu)
5. Uglaševalnik vozila SiriusXM Connect Glejte navodila za uporabo za uglaševalnik vozila SiriusXM Connect (naprodaj posebej).
6. Ta izdelek
7. Navigacijski sistem Pioneer Za informacije o navigacijski enoti, ki jo je mogoče priklopiti, se obrnite na svojega prodajalca.
8. Priključek za anteno
9. AV kabel IN/OUT
10. Napajanje
11. Varovalka (10 A)
12. Žični daljinski vhod Priklopite lahko žični adapter za daljinsko upravljanje (naprodaj posebej).

OPOMBA
Pred uporabo in/ali priklopom adapterja iDatalink Maestro boste morali najprej prenoviti modul Maestro z ustrezno programsko opremo za vozilo in glavno enoto. Številko naprave, ki je potrebna za aktivacijo, lahko najdete na naslednjih mestih (glejte navodila za uporabo):

• Nalepka na embalaži tega izdelka
• Nalepka na tem izdelku
• Zaslon [Firmware Information] (informacije o programski opremi)

Napajalni kabel

NEPRAVILEN PRIKLOP LAHKO POVZROČI RESNO ŠKODO ALI POŠKODBO, VKLJUČNO Z ELEKTRIČNIM UDAROM IN MOTNJAMI DELOVANJA PROTI BLOKIRNEMU SISTEMU ZAVOR VOZILA, AVTOMATSKEGA MENJALNIKA IN INDIKATORJA HITROSTI.

1. Na napajanje
2. Napajalni kabel
3. Rumena Na priključek, ki se napaja ne glede na položaj stikalne ključavnice.
4. Rdeča Na električni priključek, ki ga nadzira stikalna ključavnica (12 V DC) VKLOP/IZKLOP
5. Oranžna/bela
   Na priključek stikala za osvetlitev.

6. Črna (ozemljitev) Na karoserijo vozila (kovino).
7. Vijolična/bela Od obeh žičnih vodnikov, priključenih na zadnjo luč, priključite tistega, pri katerem se napetost spremeni, ko je prestavna ročica v položaju REVERSE (R) (vzvratno). Ta priklop omogoča enoti, da zazna, ali se avtomobil premika naprej ali nazaj.
8. Rožnata Vhod signala hitrosti avtomobila
9. Modra/bela Priključite na priključek za krmiljenje sistema ojačevalnika moči (največ 300 mA 12 V DC).
10. Svetlo zelena Uporablja se za zaznavanje stanja VKLOP/IZKLOP parkirne zavore. Ta žica mora biti priključena na napajalno stran
11. stikala parkirne zavore. Napajalna stran
12. Stikalo parkirne zavore
13. Ozemljitvena stran

OPOMBA
Položaj vezja za zaznavanje hitrosti in položaj stikala parkirne zavore se razlikujeta glede na model vozila. Za podrobnosti se posvetujte s svojim pooblaščenim prodajalcem Pioneer ali strokovnjakom za namestitev.

Priključki za zvočnike

Izvedite te povezave, ko uporabljate nizkotonec brez dodatnega ojačevalnika.

1. Do napajalnika
2. Napajalni kabel
3. Levo
4. Desno
5. Sprednji zvočnik (STD) ali visokotonski zvočnik (NW)
6. Zadnji zvočnik (STD) ali srednjetonski zvočnik (NW)
7. Bela
8. Bela/črna
9. Siva
10. Siva/črna
11. Zelena
12. Zelena/črna
13. Vijolična
14. Vijolična/črna
15. Nizkotonec (4 Ω)
16. Če uporabljate 2 Ω nizkotonec, se prepričajte, da ga priključite na vijolični in vijolično/črni kabel te enote. Ne priključujte ničesar na zeleni in zeleno/črni kabel.
17. Se ne uporablja.
18. Nizkotonec (4 Ω) × 2

OPOMBE

• Ko je nizkotonec priključen na ta izdelek namesto zadnjega zvočnika, spremenite nastavitev zadnjega izhoda v začetni nastavitvi. Izhod nizkotonca tega izdelka je mono.
  Za podrobnosti si oglejte navodila za uporabo.
• Pri sistemu z dvema zvočnikoma ne priključujte ničesar na priključke za zvočnike, ki niso priključeni na zvočnike.

Ojačevalnik moči (naprodaj posebej)

Priključki za zvočnike se ne uporabljajo, ko je ta povezava v uporabi.

1. Izhod za nizkotonec (SUBWOOFER OUTPUT) 23 cm (9 in.) (STD)
   Izhod za nizke tone (NW)
2. RCA kabel (naprodaj posebej)
3. Ojačevalnik moči
4. Sprednji izhod (FRONT OUTPUT) 15 cm (5-7/8 in.) (STD)
   Izhod za visoke tone (NW)
5. Zadnji izhod (REAR OUTPUT) 15 cm (5-7/8 in.) (STD)
   Izhod za srednje tone (NW)
6. Rumena/črna (MUTE) (izklop zvoka)
   Če uporabljate opremo s funkcijo izklopa zvoka (Mute), priključite ta kabel na kabel za izklop zvoka (Audio Mute) na tej opremi. Če ne, naj bo kabel za izklop zvoka (Audio Mute) brez povezav.
7. Ta izdelek
8. Sistemski daljinski upravljalnik
   Povežite na modro/bel kabel (največ 300 mA 12 V DC).
9. Zadnji zvočnik (STD)
   Srednjetonski zvočnik (NW)
10. Sprednji zvočnik (STD)
    Visokotonski zvočnik (NW)
11. Nizkotonec (STD)
    Nizkotonski zvočnik (NW)

OPOMBA
Izberite ustrezen način zvočnika med standardnim načinom (STD) in omrežnim načinom (NW). Za podrobnosti si oglejte navodila za uporabo.

iPod/iPhone in pametni telefon
OPOMBE

• Za podrobnosti o tem, kako priključiti zunanjo napravo z ločeno prodanim kablom, si oglejte priročnik za kabel.
• Za podrobnosti glede povezave, delovanja in združljivosti iPhonea si oglejte navodila za uporabo.
• Za podrobnosti o povezavi in delovanju pametnega telefona si oglejte navodila za uporabo.

Pritrditev identifikacijskih nalepk na USB kable
Pred namestitvijo tega izdelka v vozilo pritrdite identifikacijske nalepke na USB kable (priložene in naprodaj posebej).

1. Priključite USB kable na USB vrata 1 in 2 na zadnji strani tega izdelka.
2. Pritrdite identifikacijske nalepke, ki ustrezajo posameznim vratom, na USB kable, kot je prikazano spodaj. Pritrdite nalepko "Port 1 Apple CarPlay" na USB kabel, priključen na USB vrata 1.
   Pritrdite nalepko "Port 2 Android Auto" na USB kabel, priključen na USB vrata 2.


iPod/iPhone
Povezava prek USB vrat

1. USB vrata 1
2. USB kabel 1,5 m (4 ft. 11 in.)
3. USB vmesniški kabel za iPod/iPhone (CD- IU52) (naprodaj posebej)
4. iPhone

Pametni telefon (naprava Android™)
Povezava prek USB vrat

1. USB vrata 2
2. USB kabel (priložen s CD-MU200)
3. USB - mikro USB kabel (tip USB A - mikro USB B) (priložen s CD-MU200)
4. Pametni telefon

Kamera

Ko uporabljate kamero za pogled nazaj, se slika za pogled nazaj samodejno preklopi iz videa s premikanjem ročice menjalnika v REVERSE (R) (vzvratno). Način Camera View (pogled kamere) vam omogoča tudi, da preverite, kaj je za vami med vožnjo.

UPORABLJAJTE VHOD SAMO ZA VZRATNO ALI ZRCALNO KAMERO ZA POGLED NAZAJ. DRUGA UPORABA LAHKO POVZROČI POŠKODBE ALI ŠKODO.

• Slika na zaslonu se lahko prikaže obrnjena.
• S kamero za pogled nazaj lahko spremljate prikolice ali se vzvratno zapeljete na tesno parkirno mesto. Ne uporabljajte za zabavne namene.
• Predmeti v pogledu nazaj se lahko zdijo bližje ali bolj oddaljeni kot v resnici.
• Območje slike slik čez cel zaslon, prikazanih med vzvratno vožnjo ali preverjanjem zadnjega dela vozila, se lahko nekoliko razlikuje.

1. Ta izdelek
2. Napajanje
3. Napajalni kabel
4. Vijolična/bela (REVERSE-GEAR SIGNAL INPUT) (vhod signala za vzvratno prestavo)
5. Rjava (REAR VIEW CAMERA IN) (vhod za kamero za pogled nazaj) 23 cm (9 in.)
6. Rumena (VIDEO INPUT) (video vhod) 23 cm (9 in.)
7. Kamera za pogled nazaj (ND-BC8) (naprodaj posebej)
8. Na video izhod
9. RCA kabel (priložen z ND-BC8)
10. RCA kabel (naprodaj posebej)
11. Prikaz kamere (naprodaj posebej)

OPOMBE

• Na rjavi kabel priključite samo kamero za pogled nazaj. Ne priključujte nobene druge opreme.
• Za uporabo kamer za pogled nazaj so potrebne nekatere ustrezne nastavitve. Za podrobnosti si oglejte navodila za uporabo.

Zunanja video komponenta

Uporaba AV vhoda

1. Ta izdelek
2. Rdeča, bela (AUDIO INPUT) (avdio vhod) 23 cm (9 in.)
3. Rumena (VIDEO INPUT) (video vhod) 23 cm (9 in.)
4. RCA kabel (naprodaj posebej)
5. Na avdio vhod
6. Na video vhod
7. Zunanja video komponenta (naprodaj posebej)

OPOMBA
Za uporabo zunanje video komponente je potrebna ustrezna nastavitev. Za podrobnosti si oglejte navodila za uporabo.

Uporaba vhoda AUX

1. Ta izdelek
2. Mini-jack AV kabel (CD-RM10) (naprodaj posebej)
3. AUX vhod (AUX IN) 15 cm (5-7/8 in.)
4. Rumena
5. Rdeča, bela
6. RCA kabli (naprodaj posebej)
7. Na video izhod
8. Na avdio izhode
9. Zunanja video komponenta (naprodaj posebej)

OPOMBA
Za uporabo zunanje video komponente je potrebna ustrezna nastavitev. Za podrobnosti si oglejte navodila za uporabo.

Za ožičenje obvezno uporabite mini-jack AV kabel (CDRM10) (naprodaj posebej). Če uporabljate druge kable, se lahko položaj ožičenja razlikuje, kar povzroči motene slike in zvoke.

L: Levi zvok (bela)
R: Desni zvok (rdeča)
V: Video (rumena)
G: Ozemljitev

Uporaba HDMI vhoda

1. Ta izdelek
2. HDMI vrata
3. High Speed HDMI® kabel (naprodaj posebej)
4. HDMI naprava (naprodaj posebej)

OPOMBA

Ko priključite High Speed HDMI® kabel, ga pritrdite z vezico.

Pritrditev High Speed HDMI^®

Prepričajte se, da pritrdite High Speed HDMI® kabel z vezico, ko priključite zunanjo napravo s High Speed HDMI® kablom.

1. Vstavite High Speed HDMI® kabel v vrata HDMI.
2. Ovite vezico okoli kavlja nad vrati HDMI in High Speed HDMI® kabla, nato pa jo zategnite, da pritrdite High Speed HDMI® kabel.

   1. Kavelj
   2. Vezica
   3. High Speed HDMI® kabel

      Ne zategnite vezice bolj kot je potrebno.

Zadnji zaslon

1. Ta izdelek
2. Zadnji zvočni izhod (R. AUDIO OUT)
3. Rumena (REAR MONITOR OUTPUT) 30 cm (11-7/8 in.)
4. Kabel z mini vtičem (naprodaj posebej)
5. RCA kabli (naprodaj posebej)
6. Na zvočni vhod
7. Na video vhod
8. Zadnji zaslon z RCA vhodnimi priključki (naprodaj posebej)

NIKOLI ne nameščajte zadnjega zaslona na mesto, ki vozniku omogoča gledanje videa, potnikom na zadnjih sedežih pa gledanje video vira.

Namestitev

Varnostni ukrepi pred namestitvijo

• Nikoli ne nameščajte tega izdelka na mestih, kjer ali na način, ki:
  • Bi lahko poškodoval voznika ali potnike, če se vozilo nenadoma ustavi.
  • Lahko ovira voznikovo upravljanje vozila, na primer na tleh pred voznikovim sedežem ali blizu volana ali prestavne ročice.
• Za zagotovitev pravilne namestitve obvezno uporabite priložene dele na določen način. Če kateri koli deli niso priloženi temu izdelku, uporabite združljive dele na določen način, potem ko vaš prodajalec preveri združljivost delov. Če uporabljate druge dele, razen priloženih ali združljivih, lahko poškodujejo notranje dele tega izdelka ali pa se lahko zrahljajo in se izdelek lahko loči.
• Izjemno nevarno je, če se kabli ovijejo okoli volanskega droga ali prestavne ročice. Poskrbite, da boste ta izdelek, njegove kable in ožičenje namestili tako, da ne bodo ovirali ali ovirali vožnje.
• Prepričajte se, da se vodniki ne morejo zatakniti v vrata ali drsni mehanizem sedeža, kar bi povzročilo kratek stik.
• Po namestitvi tega izdelka preverite pravilno delovanje druge opreme vašega vozila.
• Ne nameščajte tega izdelka tam, kjer lahko (i) ovira voznikov pogled, (ii) poslabša delovanje katerega koli od operacijskih sistemov ali varnostnih funkcij vozila, vključno z zračnimi blazinami, gumbi za opozorilne luči ali
  (iii) poslabša voznikovo sposobnost varnega upravljanja vozila.
• Nikoli ne nameščajte tega izdelka pred ali poleg mesta na armaturni plošči, vratih ali stebričku, od koder bi se sprožila ena od zračnih blazin vašega vozila. Za referenco o območju sprožitve čelnih zračnih blazin glejte priročnik za uporabo vozila.

Pred namestitvijo

• Posvetujte se z najbližjim prodajalcem, če namestitev zahteva vrtanje lukenj ali druge spremembe na vozilu.
• Preden dokončno namestite ta izdelek, začasno priključite ožičenje, da preverite, ali so povezave pravilne in ali sistem pravilno deluje.
• Ne nameščajte tega izdelka v položaj, kjer je odpiranje LCD-panela ovirano s kakršnimi koli ovirami, kot je prestavna ročica. Pred namestitvijo tega izdelka zagotovite dovolj prostora, da LCD-panel ne ovira prestavne ročice, ko je popolnoma odprt. To lahko povzroči motnje v prestavni ročici ali okvaro mehanizma tega izdelka.

Opombe o namestitvi

• Ne nameščajte tega izdelka na mestih, ki so izpostavljena visokim temperaturam ali vlagi, na primer:
  • Mesta blizu grelnika, prezračevalne odprtine ali klimatske naprave.
  • Mesta, izpostavljena neposredni sončni svetlobi, na primer na vrhu armaturne plošče.
  • Mesta, ki so lahko izpostavljena dežju, na primer blizu vrat ali na tleh vozila.
• Ta izdelek namestite vodoravno na površino znotraj tolerance od 0 do 30 stopinj (znotraj 5 stopinj levo ali desno). Nepravilna namestitev enote s površino, nagnjeno bolj od teh toleranc, poveča možnost napak pri prikazu lokacije vozila in lahko drugače povzroči zmanjšano zmogljivost zaslona.

• Pri nameščanju, da zagotovite pravilno razpršitev toplote pri uporabi te enote, poskrbite, da pustite dovolj prostora za zadnjo ploščo in ovijte morebitne ohlapne kable, da ne blokirajo zračnikov.


Namestitev z uporabo lukenj za vijake na strani tega izdelka

1. Pritrditev tega izdelka na tovarniški nosilec za montažo radia.

Postavite ta izdelek tako, da so njegove luknje za vijake poravnane z luknjami za vijake nosilca, in privijte vijake na treh mestih na vsaki strani.
Uporabite vijake s polkrožno glavo ali vijake z ravno površino, odvisno od oblike lukenj za vijake nosilca.

1. Tovarniški nosilec za montažo radia
2. Če krempelj ovira namestitev, ga lahko upognete navzdol, da ga ne moti.
3. Armaturna plošča ali konzola
4. Vijak s polkrožno glavo ali vijak z ravno površino
   Uporabite samo vijake, priložene temu izdelku.

Namestitev GPS-antene

Ne režite kabla GPS-antene, da bi ga skrajšali, ali uporabite podaljšek, da bi ga podaljšali. Spreminjanje kabla antene lahko povzroči kratek stik ali okvaro in trajno škodo na tem izdelku.

Opombe o namestitvi

• Anteno je treba namestiti na ravno površino, kjer bodo radijski valovi čim manj blokirani. Radijski valovi ne morejo doseči antene, če je sprejem od satelita blokiran.


1. Armaturna plošča
2. Zadnja polica

• Pri nameščanju GPS-antene v vozilo obvezno uporabite kovinsko ploščo, ki je priložena vašemu sistemu. Če tega ne uporabite, bo občutljivost sprejema slaba.
• Ne režite dodatne kovinske plošče. To bi zmanjšalo občutljivost GPS-antene.
• Pazite, da ne potegnete kabla antene, ko odstranjujete GPS-anteno. Kabel se lahko odklopi.
• Ne barvajte GPS-antene, saj lahko to vpliva na njeno delovanje.

Pri nameščanju antene v vozilo (na armaturno ploščo ali zadnjo polico)

Ne nameščajte GPS-antene nad senzorji ali zračniki na armaturni plošči vozila, saj lahko to ovira pravilno delovanje takšnih senzorjev ali zračnikov in lahko ogrozi zmožnost kovinske plošče pod GPS-anteno, da se pravilno in varno pritrdi na armaturno ploščo.

1. GPS-antena
2. Kovinska plošča
   Odstranite zaščitno folijo na zadnji strani.
3. Dvostranski lepilni trak
4. Objemke
   Uporabite objemke za pritrditev kabla, kjer je to potrebno v vozilu.

OPOMBE

• Pritrdite kovinsko ploščo na površino čim bolj ravno, kjer je GPS-antena obrnjena proti oknu.
• Pritrdite GPS-anteno na kovinsko ploščo z dvostranskim lepilnim trakom.
• Kovinska plošča vsebuje močno lepilo, ki lahko pusti sled na površini, če jo odstranite.
• Pri nameščanju kovinske plošče je ne režite na majhne koščke.
• Nekateri modeli uporabljajo okensko steklo, ki ne omogoča prehoda signalov satelitov GPS. Pri takšnih modelih namestite GPS-anteno na zunanjo stran vozila.

Namestitev mikrofona

• Namestite mikrofon na mesto, kjer je zaradi njegove smeri in oddaljenosti od voznika najlažje posneti voznikov glas.
• Preden priključite mikrofon, obvezno izklopite (ACC OFF) izdelek.
• Glede na model vozila je lahko dolžina kabla mikrofona prekratka, ko mikrofon namestite na senčnik. V takšnih primerih namestite mikrofon na volanski drog.

Montaža na senčnik

1. Namestite kabel mikrofona v utor.

   1. Kabel mikrofona
   2. Utor
2. Pritrdite sponko mikrofona na senčnik.

   1. Sponka mikrofona
   2. Objemke
      Uporabite ločeno prodane objemke za pritrditev kabla, kjer je to potrebno v vozilu.

Namestite mikrofon na senčnik, ko je v dvignjenem položaju. Ne more prepoznati voznikovega glasu, če je senčnik v spuščenem položaju.

Namestitev na volanski drog

1. Ločite podstavek mikrofona od sponke mikrofona tako, da podstavek mikrofona potisnete, medtem ko pritiskate jeziček.

   1. Jeziček
   2. Podstavek mikrofona
2. Namestite mikrofon na volanski drog.

   1. Dvostranski lepilni trak
   2. Objemke
      Uporabite ločeno prodane objemke za pritrditev kabla, kjer je to potrebno v vozilu.

OPOMBA
Namestite mikrofon na volanski drog in ga držite stran od volana.

Nastavitev kota mikrofona
Kot mikrofona je mogoče nastaviti.

Pomembne varnostne informacije

Sistemi za vidljivost nazaj (vzvratne kamere) so obvezni v nekaterih novih vozilih, ki se prodajajo v ZDA in Kanadi. Predpisi v ZDA so se začeli v dveh letih 1. maja 2016, tako ZDA kot Kanada pa zahtevata, da imajo vsa takšna vozila, izdelana 1. maja 2018 ali pozneje, sisteme za vidljivost nazaj. Lastniki vozil, opremljenih s skladnimi sistemi za vidljivost nazaj, ne smejo nameščati ali uporabljati tega izdelka na način, ki spreminja ali onemogoča skladnost tega sistema z veljavnimi predpisi. Če niste prepričani, ali ima vaše vozilo sistem za vidljivost nazaj, ki je predmet predpisov ZDA ali Kanade, se obrnite na proizvajalca ali prodajalca vozila.
Če ima vaše vozilo skladno vzvratno kamero, ki prikazuje pogled nazaj prek tovarniškega sprejemnika, ne uporabljajte sprejemnika Pioneer, razen če je povezan z isto kamero in prikazuje isti pogled kot tovarniška vzvratna kamera. Za povezavo s tovarniško vzvratno kamero boste potrebovali adapter, ki se prodaja ločeno. Povezava morda ni mogoča pri vseh vozilih. Za možnosti namestitve, specifične za vaše vozilo, se posvetujte s kvalificiranim strokovnjakom za namestitev.

Prenesi navodilo

Tukaj lahko prenesete polno pdf različico navodila, ki lahko vsebuje dodatna varnostna navodila, informacije o garanciji, FCC pravila itd.

Prenesi Priročnik za Pioneer AVH-W4400NEX

Razpoložljivi jeziki
