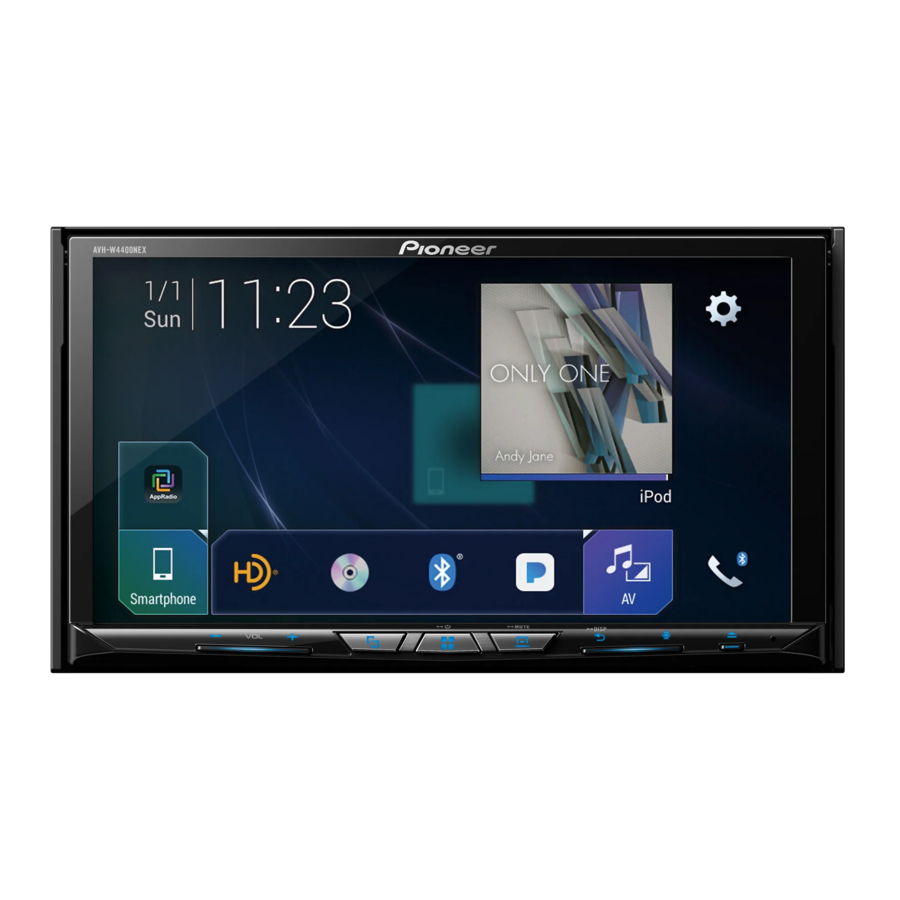

Mwongozo wa Pioneer AVH-W4400NEX

Muunganisho

Tahadhari
Bidhaa yako mpya na mwongozo huu

• Usitumie bidhaa hii, programu zozote, au chaguo la kamera ya nyuma (ikiwa imepatikana) ikiwa kufanya hivyo kutavuruga umakini wako kwa njia yoyote kutoka kwa uendeshaji salama wa gari lako. Zingatia kila wakati sheria salama za uendeshaji na ufuate kanuni zote za trafiki zilizopo. Ikiwa unakumbana na ugumu katika kuendesha bidhaa hii, vuta kando, egesha gari lako mahali salama na uwashe breki ya maegesho kabla ya kufanya marekebisho muhimu.

• Usisakinishe bidhaa hii mahali ambapo inaweza (i) kuzuia maono ya dereva, (ii) kuharibu utendakazi wa mifumo yoyote ya uendeshaji ya gari au vipengele vya usalama, ikiwa ni pamoja na mifuko ya hewa, vifungo vya taa za hatari, au (iii) kuharibu uwezo wa dereva kuendesha gari kwa usalama. Katika hali nyingine, inaweza kuwa haiwezekani kusakinisha bidhaa hii kwa sababu ya aina ya gari au umbo la mambo ya ndani ya gari.

Ulinzi muhimu

Pioneer haipendekezi kwamba usakinishe bidhaa hii wewe mwenyewe. Bidhaa hii imeundwa kwa ajili ya usakinishaji wa kitaalamu pekee. Tunapendekeza kwamba wafanyakazi wa huduma walioidhinishwa wa Pioneer pekee, ambao wana mafunzo maalum na uzoefu katika vifaa vya elektroniki vya simu, wasanidi na wasakinishe bidhaa hii. USIWAHI KUTOA HUDUMA KWA BIDHAA HII WEWE MWENYEWE.
Kusakinisha au kuhudumia bidhaa hii na nyaya zake za kuunganisha kunaweza kukuweka katika hatari ya mshtuko wa umeme au hatari nyinginezo, na kunaweza kusababisha uharibifu kwa bidhaa hii ambao haujafunikwa na udhamini.

Tahadhari kabla ya kuunganisha mfumo

Usichukue hatua zozote za kuingilia au kuzima mfumo wa kuingiliana wa breki ya maegesho ambao umewekwa kwa ajili ya ulinzi wako. Kuchezea au kuzima mfumo wa kuingiliana wa breki ya maegesho kunaweza kusababisha majeraha makubwa au kifo.

• Salama nyaya zote kwa vipande vya nyaya au tepi ya umeme. Usiruhusu waya zozote tupu kubaki wazi.
• Usunganishe moja kwa moja waya ya manjano ya bidhaa hii kwenye betri ya gari. Ikiwa waya imeunganishwa moja kwa moja kwenye betri, mtetemo wa injini unaweza hatimaye kusababisha insulation kushindwa mahali ambapo waya inapita kutoka kwenye chumba cha abiria hadi kwenye chumba cha injini. Ikiwa insulation ya waya ya manjano itachanika kutokana na kugusana na sehemu za chuma, mzunguko mfupi unaweza kutokea, na kusababisha hatari kubwa.
• Ni hatari sana kuruhusu nyaya kujifunga kwenye nguzo ya usukani au lever ya kuhama. Hakikisha kuwa umesakinisha bidhaa hii, nyaya zake, na waya mbali kiasi kwamba hazitazuia au kuzuia uendeshaji.
• Hakikisha kwamba nyaya na waya hazitaingiliana na au kunaswa katika sehemu zozote zinazohamishika za gari, hasa usukani, lever ya kuhama, breki ya maegesho, nyimbo za kiti kinachoteleza, milango, au vidhibiti vyovyote vya gari.
• Usielekeze waya mahali ambapo zitakabiliwa na halijoto ya juu. Ikiwa insulation itapata joto, waya zinaweza kuharibika, na kusababisha mzunguko mfupi au hitilafu na uharibifu wa kudumu kwa bidhaa.
• Usifupishe waya zozote. Ukifanya hivyo, saketi ya ulinzi (kishikilia fuse, resistor ya fuse au kichujio, n.k.) inaweza kushindwa kufanya kazi vizuri.
• Usiwahi kulisha nguvu kwa bidhaa nyinginezo za kielektroniki kwa kukata insulation ya waya wa usambazaji wa nishati wa bidhaa hii na kugonga kwenye waya. Uwezo wa sasa wa waya utazidi, na kusababisha joto kali.

Kabla ya kusakinisha bidhaa hii

• Tumia kitengo hiki na betri ya volti 12 na msingi hasi pekee. Kukosa kufanya hivyo kunaweza kusababisha moto au hitilafu.
• Ili kuepuka mzunguko mfupi katika mfumo wa umeme, hakikisha kukata waya ya betri (–) kabla ya usakinishaji.

Ili kuzuia uharibifu

• Tumia spika zaidi ya 50 W (nguvu ya juu ya uingizaji) na kati ya 4 Ω hadi 8 Ω (thamani ya impedance). Usitumie spika 1 Ω hadi 3 Ω kwa bidhaa hii.
• Waya nyeusi ni msingi. Wakati wa kusakinisha kitengo hiki au amp ya nguvu (inauzwa tofauti), hakikisha kuwa umeunganisha waya ya msingi kwanza. Hakikisha kwamba waya ya msingi imeunganishwa vizuri kwenye sehemu za chuma za mwili wa gari. Waya ya msingi ya amp ya nguvu na ile ya kitengo hiki au kifaa kingine chochote lazima ziunganishwe kwenye gari tofauti na skrubu tofauti. Ikiwa skrubu ya waya ya msingi italegea au kuanguka, inaweza kusababisha moto kutokea moshi au hitilafu.

  *1 Haikutolewa kwa kitengo hiki
• Wakati wa kubadilisha fuse, hakikisha kuwa unatumia tu fuse ya ukadiriaji uliowekwa kwenye bidhaa hii.
• Wakati wa kukata kiunganishi, vuta kiunganishi chenyewe. Usivute waya, kwani unaweza kuivuta kutoka kwa kiunganishi.
• Bidhaa hii haiwezi kusakinishwa kwenye gari bila nafasi ya ACC (nyongeza) kwenye swichi ya kuwasha.

• Ili kuepuka mzunguko mfupi, funika waya iliyokatwa na tepi ya kuhami. Ni muhimu sana kuhami waya zote za spika ambazo hazitumiki, ambazo zikiachwa bila kufunikwa zinaweza kusababisha mzunguko mfupi.
• Kwa kuunganisha amp ya nguvu au vifaa vingine kwenye bidhaa hii, rejelea mwongozo wa bidhaa itakayounganishwa.
• Alama ya picha iliyowekwa kwenye bidhaa inamaanisha mkondo wa moja kwa moja.

Notisi kwa waya ya bluu/nyeupe

• Swichi ya kuwasha inapowashwa (ACC ON), mawimbi ya udhibiti hutolewa kupitia waya ya bluu/nyeupe. Unganisha kwenye terminal ya udhibiti wa mbali ya mfumo wa amp ya nguvu ya nje, terminal ya udhibiti wa relay ya antena otomatiki, au terminal ya udhibiti wa nguvu ya nyongeza ya antena (max. 300 mA 12 V DC). Mawimbi ya udhibiti hutolewa kupitia waya ya bluu/nyeupe, hata kama chanzo cha sauti kimezimwa.

Bidhaa hii ikiwa katika modi ya [Zima Nguvu], mawimbi ya udhibiti pia huzimwa. Ikiwa modi ya [Zima Nguvu] imeghairiwa, mawimbi ya udhibiti hutolewa tena na antena huongezwa kwa utendaji wa antena otomatiki (ikiwa antena inatumiwa). Kuwa mwangalifu ili antena iliyopanuliwa isiguse vizuizi vyovyote.

Paneli ya nyuma (vituo vikuu)

1. Antena ya GPS 3.55 m (11 ft. 8 in.)
2. Maikrofoni 3 m (9 ft. 10-1/8 in.)
3. Ingizo la adapta ya iDatalink Rejelea mwongozo wa maagizo kwa
4. adapta ya iDataLink (inauzwa tofauti). Waya ya RGB (iliyotolewa na mfumo wa Urambazaji)
5. SiriusXM Connect Vehicle Tuner Rejelea mwongozo wa maagizo kwa SiriusXM Connect Vehicle Tuner (inauzwa tofauti).
6. Bidhaa hii
7. Mfumo wa urambazaji wa Pioneer Wasiliana na muuzaji wako ili kuulizia kuhusu kitengo cha urambazaji kinachoweza kuunganishwa.
8. Jack ya antena
9. Kebo ya AV IN/OUT
10. Usambazaji wa nishati
11. Fuse (10 A)
12. Ingizo la mbali lenye waya Adapta ya udhibiti wa mbali yenye waya ngumu inaweza kuunganishwa (inauzwa tofauti).

KUMBUKA
Kabla ya kutumia na/au kuunganisha adapta ya iDatalink Maestro, utahitaji kwanza kuwasha moduli ya Maestro na programu dhibiti inayofaa ya gari na kitengo cha kichwa. Unaweza kupata nambari ya kifaa ambayo inahitajika kwa uanzishaji kwenye yafuatayo (rejelea Mwongozo wa Uendeshaji.):

• Lebo kwenye kifungashio cha bidhaa hii
• Lebo kwenye bidhaa hii
• Skrini ya [Taarifa za Programu Dhibiti]

Waya ya umeme

MUUNGANISHO USIOFAA UNAWEZA KUSABABISHA UHARIBIFU MKUBWA AU MAJERUHI IKIWA NI PAMOJA NA MSHTUKO WA UMEME, NA KUINGILIA UENDESHAJI WA MFUMO WA KUVUNJA WA GARI, TRANSMISHA OTOMATIKI NA DALILI YA SPEEDOMETER.

1. Kwa usambazaji wa nishati
2. Waya ya umeme
3. Njano Kwa terminal iliyotolewa na nguvu bila kujali msimamo wa swichi ya kuwasha.
4. Nyekundu Kwa terminal ya umeme inayodhibitiwa na swichi ya kuwasha (12 V DC) IMEWASHWA/IMEZIMWA
5. Machungwa/nyeupe
   Kwa terminal ya swichi ya taa.

6. Nyeusi (msingi) Kwa mwili wa gari (chuma).
7. Zambarau/nyeupe Kati ya waya mbili za risasi zilizounganishwa na taa ya nyuma, unganisha ile ambayo voltage inabadilika wakati mabadiliko ya gia yako katika nafasi ya REVERSE (R). Muunganisho huu huwezesha kitengo kuhisi kama gari linasonga mbele au nyuma.
8. Pinki Ingizo la mawimbi ya kasi ya gari
9. Bluu/nyeupe Unganisha kwenye terminal ya udhibiti wa mfumo wa amp ya nguvu (max. 300 mA 12 V DC).
10. Kijani kibichi Hutumika kugundua hali ya IMEWASHWA/IMEZIMWA ya breki ya maegesho. Waya hii lazima iunganishwe kwenye upande wa usambazaji wa nguvu wa
11. swichi ya breki ya maegesho. Upande wa usambazaji wa nguvu
12. Swichi ya breki ya maegesho
13. Upande wa msingi

KUMBUKA
Msimamo wa saketi ya kugundua kasi na msimamo wa swichi ya breki ya maegesho hutofautiana kulingana na muundo wa gari. Kwa maelezo, wasiliana na muuzaji wako aliyeidhinishwa wa Pioneer au mtaalamu wa usakinishaji.

Viongozi wa Spika

Fanya miunganisho hii unapotumia subwoofer bila amplifaya ya hiari.

1. Kwa usambazaji wa umeme
2. Kebo ya umeme
3. Kushoto
4. Kulia
5. Spika ya mbele (STD) au spika ya masafa ya juu (NW)
6. Spika ya nyuma (STD) au spika ya masafa ya kati (NW)
7. Nyeupe
8. Nyeupe/nyeusi
9. Kijivu
10. Kijivu/nyeusi
11. Kijani
12. Kijani/nyeusi
13. Zambarau
14. Zambarau/nyeusi
15. Subwoofer (4 Ω)
16. Unapotumia subwoofer ya 2 Ω, hakikisha unaunganisha subwoofer kwenye viongozi vya zambarau na zambarau/nyeusi vya kitengo hiki. Usiunganishe chochote kwenye viongozi vya kijani na kijani/nyeusi.
17. Haipatikani.
18. Subwoofer (4 Ω) × 2

MAELEZO

• Subwoofer inapoanishwa na bidhaa hii badala ya spika ya nyuma, badilisha mpangilio wa toleo la nyuma katika mpangilio wa awali. Toleo la subwoofer la bidhaa hii ni monaural.
  Kwa maelezo, rejelea Mwongozo wa Uendeshaji.
• Ukiwa na mfumo wa spika mbili, usiunganishe chochote kwenye viongozi wa spika ambazo hazijaunganishwa na spika.

Amplifaya ya umeme (inauzwa kando)

Viongozi wa spika hazitumiki muunganisho huu unapotumika.

1. Toleo la subwoofer (SUBWOOFER OUTPUT) 23 cm (9 in.) (STD)
   Toleo la masafa ya chini (NW)
2. Kebo ya RCA (inauzwa kando)
3. Amplifaya ya umeme
4. Toleo la mbele (FRONT OUTPUT) 15 cm (5-7/8 in.) (STD)
   Toleo la masafa ya juu (NW)
5. Toleo la nyuma (REAR OUTPUT) 15 cm (5-7/8 in.) (STD)
   Toleo la masafa ya kati (NW)
6. Njano/nyeusi (ZIMA)
   Ukitumia kifaa kilicho na kazi ya Zima, waya huu waongoze kwa kebo ya Kuzima Sauti kwenye kifaa hicho. Ikiwa sivyo, weka kebo ya Kuzima Sauti bila miunganisho yoyote.
7. Bidhaa hii
8. Kidhibiti cha mbali cha mfumo
   Unganisha kwenye kebo ya Bluu/nyeupe (max. 300 mA 12 V DC).
9. Spika ya nyuma (STD)
   Spika ya masafa ya kati (NW)
10. Spika ya mbele (STD)
    Spika ya masafa ya juu (NW)
11. Subwoofer (STD)
    Spika ya masafa ya chini (NW)

KUMBUKA
Chagua hali ya spika inayofaa kati ya hali ya kawaida (STD) na hali ya mtandao (NW). Kwa maelezo, rejelea Mwongozo wa Uendeshaji.

iPod/iPhone na simu mahiri
MAELEZO

• Kwa maelezo kuhusu jinsi ya kuunganisha kifaa cha nje kwa kutumia kebo inayouzwa kando, rejelea mwongozo wa kebo.
• Kwa maelezo kuhusu muunganisho, uendeshaji na uoanifu wa iPhone, rejelea Mwongozo wa Uendeshaji.
• Kwa maelezo kuhusu muunganisho na uendeshaji wa simu mahiri, rejelea Mwongozo wa Uendeshaji.

Kuambatanisha lebo za utambulisho kwenye kebo za USB
Ambatisha lebo za utambulisho kwenye kebo za USB (zinazotolewa na kuuzwa kando) kabla ya kusakinisha bidhaa hii kwenye gari.

1. Unganisha kebo za USB kwenye mlango wa USB 1 na 2 nyuma ya bidhaa hii.
2. Ambatisha lebo za utambulisho zinazolingana na kila mlango kwenye kebo za USB kama inavyoonyeshwa hapa chini. Ambatisha lebo ya "Port 1 Apple CarPlay" kwenye kebo ya USB iliyounganishwa kwenye mlango wa USB 1.
   Ambatisha lebo ya "Port 2 Android Auto" kwenye kebo ya USB iliyounganishwa kwenye mlango wa USB 2.


iPod/iPhone
Kuunganisha kupitia mlango wa USB

1. USB port1
2. Kebo ya USB 1.5 m (4 ft. 11 in.)
3. Kebo ya kiolesura cha USB ya iPod/iPhone (CD- IU52) (inauzwa kando)
4. iPhone

Simu mahiri (kifaa cha Android™)
Kuunganisha kupitia mlango wa USB

1. USB port2
2. Kebo ya USB (iliyotolewa na CD-MU200)
3. Kebo ya USB - ndogo ya USB (Aina ya USB A - ndogo ya USB B) (iliyotolewa na CD-MU200)
4. Simu mahiri

Kamera

Unapotumia kamera ya kutazama nyuma, picha ya kutazama nyuma hubadilishwa kiotomatiki kutoka kwenye video kwa kusogeza lever ya kuhama hadi NYUMA (R). Hali ya Mwonekano wa Kamera pia hukuruhusu kuangalia kilicho nyuma yako unapoendesha gari.

TUMIA INGIZO KWA KAMERA YA NYUMA YA KUGEUZA AU PICHA YA KIOO TU. MATUMIZI MENGINE YANAWEZA KUSABABISHA MAJERAHA AU UHARIBIFU.

• Picha ya skrini inaweza kuonekana imebadilishwa.
• Ukiwa na kamera ya kutazama nyuma unaweza kufuatilia trela, au kurudi kwenye eneo lenye nafasi finyu ya kuegesha. Usitumie kwa madhumuni ya burudani.
• Vitu vilivyo kwenye mtazamo wa nyuma vinaweza kuonekana viko karibu au mbali zaidi kuliko ilivyo katika uhalisia.
• Eneo la picha la picha za skrini nzima zinazoonyeshwa wakati wa kurudi nyuma au kuangalia nyuma ya gari linaweza kutofautiana kidogo

1. Bidhaa hii
2. Usambazaji wa umeme
3. Kebo ya umeme
4. Zambarau/nyeupe (REVERSE-GEAR SIGNAL INPUT)
5. Kahawia (REAR VIEW CAMERA IN) 23 cm (9 in.)
6. Njano (VIDEO INPUT) 23 cm (9 in.)
7. Kamera ya kutazama nyuma (ND-BC8) (inauzwa kando)
8. Kwa toleo la video
9. Kebo ya RCA (iliyotolewa na ND-BC8)
10. Kebo ya RCA (inauzwa kando)
11. Angalia kamera (inauzwa kando)

MAELEZO

• Unganisha tu kamera ya kutazama nyuma kwenye kebo ya kahawia. Usiunganishe kifaa kingine chochote.
• Mipangilio ifaayo inahitajika ili kutumia kamera za kutazama nyuma. Kwa maelezo, rejelea Mwongozo wa Uendeshaji.

Sehemu ya video ya nje

Kutumia ingizo la AV

1. Bidhaa hii
2. Nyekundu, nyeupe (AUDIO INPUT) 23 cm (9 in.)
3. Njano (VIDEO INPUT) 23 cm (9 in.)
4. Kebo ya RCA (inauzwa kando)
5. Kwa ingizo la sauti
6. Kwa ingizo la video
7. Sehemu ya video ya nje (inauzwa kando)

KUMBUKA
Mpangilio unaofaa unahitajika ili kutumia sehemu ya video ya nje. Kwa maelezo, rejelea Mwongozo wa Uendeshaji.

Kutumia ingizo la AUX

1. Bidhaa hii
2. Kebo ya AV ya mini-jeki (CD-RM10) (inauzwa kando)
3. Ingizo la AUX (AUX IN) 15 cm (5-7/8 in.)
4. Njano
5. Nyekundu, nyeupe
6. Kebo za RCA (inauzwa kando)
7. Kwa toleo la video
8. Kwa matoleo ya sauti
9. Sehemu ya video ya nje (inauzwa kando)

KUMBUKA
Mpangilio unaofaa unahitajika ili kutumia sehemu ya video ya nje. Kwa maelezo, rejelea Mwongozo wa Uendeshaji.

Hakikisha unatumia kebo ya AV ya mini-jeki (CDRM10) (inauzwa kando) kwa kuweka waya. Ukitumia kebo zingine, nafasi ya kuweka waya inaweza kutofautiana na kusababisha picha na sauti zilizovurugika.

L: Sauti ya kushoto (Nyeupe)
R: Sauti ya kulia (Nyekundu)
V: Video (Njano)
G: Msingi

Kutumia ingizo la HDMI

1. Bidhaa hii
2. Mlango wa HDMI
3. Kebo ya High Speed HDMI® (inauzwa kando)
4. Kifaa cha HDMI (inauzwa kando)

KUMBUKA

Unapoanisha Kebo ya High Speed HDMI®, tumia kifungo cha kufunga ili kurekebisha kwa usalama.

Kulinda HDMI^® ya Kasi ya Juu

Hakikisha unarekebisha Kebo ya High Speed HDMI® na kifungo cha kufunga, unapoanisha kifaa cha nje na Kebo ya High Speed HDMI®.

1. Ingiza Kebo ya High Speed HDMI® kwenye mlango wa HDMI.
2. Funga kifungo cha kufunga karibu na ndoano iliyo juu ya mlango wa HDMI na Kebo ya High Speed HDMI®, kisha kaza ili kulinda Kebo ya High Speed HDMI®.

   1. Ndoano
   2. Kifungo cha kufunga
   3. Kebo ya High Speed HDMI®

      Usikaze kifungo cha kufunga zaidi ya lazima.

Onyesho la nyuma

1. Bidhaa hii
2. Pato la sauti la nyuma (R. AUDIO OUT)
3. Njano (REAR MONITOR OUTPUT) sentimita 30 (inchi 11-7/8)
4. Kebo ndogo ya plagi ya pini (inauzwa kando)
5. Kebo za RCA (zinauzwa kando)
6. Kwa ingizo la sauti
7. Kwa ingizo la video
8. Onyesho la nyuma lenye jeki za ingizo za RCA (zinauzwa kando)

Kamwe usiweke onyesho la nyuma mahali ambapo humwezesha dereva kutazama video huku abiria katika viti vya nyuma wakitazama chanzo cha video.

Usakinishaji

Tahadhari kabla ya usakinishaji

• Kamwe usisakinishe bidhaa hii mahali ambapo, au kwa njia ambayo:
  • Inaweza kumdhuru dereva au abiria ikiwa gari litasimama ghafla.
  • Inaweza kuingilia uendeshaji wa gari na dereva, kama vile sakafuni mbele ya kiti cha dereva, au karibu na usukani au lever ya gia.
• Ili kuhakikisha usakinishaji sahihi, hakikisha unatumia sehemu zilizotolewa kwa njia iliyoainishwa. Ikiwa sehemu zozote hazijatolewa na bidhaa hii, tumia sehemu zinazoendana kwa njia iliyoainishwa baada ya kuangaliwa uoanifu wa sehemu na muuzaji wako. Ikiwa sehemu zingine isipokuwa zile zilizotolewa au zinazoendana zinatumiwa, zinaweza kuharibu sehemu za ndani za bidhaa hii au zinaweza kufanya kazi kwa ulegevu na bidhaa inaweza kutengwa.
• Ni hatari sana kuruhusu nyaya kujeruhiwa karibu na nguzo ya usukani au lever ya gia. Hakikisha kusakinisha bidhaa hii, nyaya zake, na wiring mbali kwa njia ambayo hazitazuia au kuzuia kuendesha gari.
• Hakikisha kwamba risasi haziwezi kukwama kwenye mlango au utaratibu wa kuteleza wa kiti, na kusababisha mzunguko mfupi.
• Tafadhali thibitisha utendakazi sahihi wa vifaa vingine vya gari lako baada ya usakinishaji wa bidhaa hii.
• Usisakinishe bidhaa hii mahali ambapo inaweza (i) kuzuia uoni wa dereva, (ii) kuharibu utendakazi wa mifumo yoyote ya uendeshaji ya gari au vipengele vya usalama, ikiwa ni pamoja na mifuko ya hewa, vitufe vya taa za hatari au
  (iii) kuharibu uwezo wa dereva kuendesha gari kwa usalama.
• Kamwe usisakinishe bidhaa hii mbele au karibu na mahali kwenye dashibodi, mlango, au nguzo ambapo moja ya mifuko ya hewa ya gari lako ingeenea. Tafadhali rejelea mwongozo wa mmiliki wa gari lako kwa marejeleo ya eneo la kupelekwa kwa mifuko ya hewa ya mbele.

Kabla ya kusakinisha

• Wasiliana na muuzaji wako wa karibu ikiwa usakinishaji unahitaji kuchimba mashimo au marekebisho mengine ya gari.
• Kabla ya kufanya usakinishaji wa mwisho wa bidhaa hii, unganisha wiring kwa muda ili kuthibitisha kuwa miunganisho ni sahihi na mfumo unafanya kazi vizuri.
• Usisakinishe bidhaa hii katika nafasi ambapo ufunguzi wa paneli ya LCD umezuiwa na vizuizi vyovyote, kama vile lever ya gia. Kabla ya kusakinisha bidhaa hii, hakikisha unaacha nafasi ya kutosha ili paneli ya LCD isizuie lever ya gia inapofunguliwa kikamilifu. Hii inaweza kusababisha kuingiliwa na lever ya gia, au utendakazi mbaya wa utaratibu wa bidhaa hii.

Vidokezo vya usakinishaji

• Usisakinishe bidhaa hii katika maeneo yanayokabiliwa na halijoto ya juu au unyevunyevu, kama vile:
  • Maeneo karibu na hita, tundu au kiyoyozi.
  • Maeneo yanayoangaziwa na jua moja kwa moja, kama vile juu ya dashibodi.
  • Maeneo ambayo yanaweza kuathiriwa na mvua, kama vile karibu na mlango au kwenye sakafu ya gari.
• Sakinisha bidhaa hii kwa mlalo kwenye uso ndani ya uvumilivu wa digrii 0 hadi 30 (ndani ya digrii 5 kushoto au kulia). Usakinishaji usio sahihi wa kitengo na uso ulioteleza zaidi ya uvumilivu huu huongeza uwezekano wa makosa katika onyesho la eneo la gari, na inaweza kusababisha utendaji uliopunguzwa wa onyesho.

• Wakati wa kusakinisha, ili kuhakikisha utawanyiko sahihi wa joto wakati wa kutumia kitengo hiki, hakikisha unaacha nafasi ya kutosha nyuma ya paneli ya nyuma na kufunika nyaya zozote zilizo huru ili zisizuie matundu ya hewa.


Usakinishaji kwa kutumia mashimo ya skrubu upande wa bidhaa hii

1. Kufunga bidhaa hii kwenye bracket ya kiwandani ya kuweka redio.

Weka bidhaa hii ili mashimo yake ya skrubu yalingane na mashimo ya skrubu ya bracket, na kaza skrubu kwenye maeneo matatu kila upande.
Tumia skrubu za kichwa cha truss au skrubu za uso wa flush, kulingana na umbo la mashimo ya skrubu ya bracket.

1. Bracket ya kiwandani ya kuweka redio
2. Ikiwa pawl itaingilia usakinishaji, unaweza kuipinda chini kutoka kwa njia.
3. Dashibodi au console
4. Skrubu ya kichwa cha Truss au skrubu ya uso wa flush
   Hakikisha unatumia skrubu zilizotolewa na bidhaa hii.

Kusakinisha antena ya GPS

Usikate risasi ya antena ya GPS ili kuifupisha au utumie kiendelezi kuifanya iwe ndefu zaidi. Kubadilisha kebo ya antena kunaweza kusababisha mzunguko mfupi au utendakazi mbaya na uharibifu wa kudumu kwa bidhaa hii.

Vidokezo vya usakinishaji

• Antena inapaswa kusakinishwa kwenye uso ulio sawa ambapo mawimbi ya redio yatablokiwa kidogo iwezekanavyo. Mawimbi ya redio hayawezi kupokelewa na antena ikiwa mapokezi kutoka kwa satelaiti yamezuiwa.


1. Dashibodi
2. Rafu ya nyuma

• Wakati wa kusakinisha antena ya GPS ndani ya gari, hakikisha unatumia karatasi ya chuma iliyotolewa na mfumo wako. Ikiwa hii haitatumika, unyeti wa mapokezi utakuwa duni.
• Usikate karatasi ya chuma ya nyongeza. Hii itapunguza unyeti wa antena ya GPS.
• Jihadhari usivute risasi ya antena wakati wa kuondoa antena ya GPS. Risasi inaweza kukatwa.
• Usipake antena ya GPS, kwani hii inaweza kuathiri utendaji wake.

Wakati wa kusakinisha antena ndani ya gari (kwenye dashibodi au rafu ya nyuma)

Usisakinishe antena ya GPS juu ya vitambuzi au matundu yoyote kwenye dashibodi ya gari, kwani kufanya hivyo kunaweza kuingilia utendakazi mzuri wa vitambuzi au matundu kama hayo na kunaweza kuathiri uwezo wa karatasi ya chuma chini ya antena ya GPS kushikamana vizuri na kwa usalama kwenye dashibodi.

1. Antena ya GPS
2. Karatasi ya chuma
   Ondoa karatasi ya kinga nyuma.
3. Mkanda wa pande mbili
4. Clamps
   Tumia clamps ili kulinda risasi inapohitajika ndani ya gari.

VIDOKEZO

• Ambatanisha karatasi ya chuma kwenye uso iwezekanavyo ambapo antena ya GPS inakabiliwa na dirisha.
• Ambatanisha antena ya GPS kwenye karatasi ya chuma kwa kutumia mkanda wa pande mbili.
• Karatasi ya chuma ina adhesive yenye nguvu ambayo inaweza kuacha alama kwenye uso ikiwa itaondolewa.
• Wakati wa kushikamana na karatasi ya chuma, usikate vipande vidogo.
• Baadhi ya mifumo hutumia kioo cha dirisha ambacho hairuhusu mawimbi kutoka kwa satelaiti za GPS kupita. Kwenye mifumo kama hiyo, sakinisha antena ya GPS upande wa nje wa gari.

Kusakinisha maikrofoni

• Sakinisha maikrofoni mahali ambapo mwelekeo wake na umbali kutoka kwa dereva hufanya iwe rahisi kuchukua sauti ya dereva.
• Hakikisha umezima (ACC OFF) bidhaa kabla ya kuunganisha maikrofoni.
• Kulingana na mfumo wa gari, urefu wa kebo ya maikrofoni unaweza kuwa mfupi sana unapoweka maikrofoni kwenye kivuli cha jua. Katika hali kama hizo, sakinisha maikrofoni kwenye nguzo ya usukani.

Kuweka kwenye kivuli cha jua

1. Weka risasi ya maikrofoni kwenye groove.

   1. Risasi ya maikrofoni
   2. Groove
2. Ambatisha klipu ya maikrofoni kwenye kivuli cha jua.

   1. Klipu ya maikrofoni
   2. Clamps
      Tumia clamps zinazouzwa kando ili kulinda risasi inapohitajika ndani ya gari.

Sakinisha maikrofoni kwenye kivuli cha jua wakati iko katika hali ya juu. Haiwezi kutambua sauti ya dereva ikiwa kivuli cha jua kiko katika hali ya chini.

Usakinishaji kwenye nguzo ya usukani

1. Tenganisha msingi wa maikrofoni kutoka kwenye klipu ya maikrofoni kwa kutelezesha msingi wa maikrofoni huku ukibonyeza kichupo.

   1. Kichupo
   2. Msingi wa maikrofoni
2. Weka maikrofoni kwenye nguzo ya usukani.

   1. Mkanda wa pande mbili
   2. Clamps
      Tumia clamps zinazouzwa kando ili kulinda risasi inapohitajika ndani ya gari.

KUMBUKA
Sakinisha maikrofoni kwenye nguzo ya usukani, ukiweka mbali na usukani.

Kurekebisha pembe ya maikrofoni
Pembe ya maikrofoni inaweza kubadilishwa.

Taarifa muhimu za usalama

Mifumo ya kuona nyuma (kamera za akiba) inahitajika katika magari mapya yaliyouzwa Marekani na Kanada. Kanuni za Marekani zilianza kulingana na awamu ya miaka miwili Mei 1, 2016, na Marekani na Kanada zinahitaji kwamba magari yote kama hayo yaliyotengenezwa mnamo au baada ya Mei 1, 2018 yawe na mifumo ya kuona nyuma. Wamiliki wa magari yaliyo na mifumo inayolingana ya kuona nyuma hawapaswi kusakinisha au kutumia bidhaa hii kwa njia ambayo inabadilisha au kuzima ulinganifu wa mfumo huo na kanuni zinazotumika. Ikiwa huna uhakika kama gari lako lina mfumo wa kuona nyuma unaokabiliwa na kanuni za Marekani au Kanada, tafadhali wasiliana na mtengenezaji wa gari au muuzaji.
Ikiwa gari lako lina kamera inayolingana ya akiba ambayo huonyesha mtazamo wa akiba kupitia kipokezi cha kiwandani, usitumie kipokezi cha Pioneer isipokuwa kimeunganishwa na kuonyesha mtazamo sawa na kamera ya akiba ya kiwandani. Uunganisho kwa kamera ya akiba ya kiwandani itahitaji adapta, inayouzwa kando. Sio magari yote yanaweza kuunganishwa. Tafadhali wasiliana na kisakinishi mtaalamu aliyehitimu kwa chaguo za usakinishaji maalum kwa gari lako.

Pakua mwongozo

Hapa unaweza kupakua toleo kamili la pdf la mwongozo, linaweza kujumuisha maelekezo ya ziada ya usalama, taarifa za udhamini, sheria za FCC, n.k.

Pakua Mwongozo wa Pioneer AVH-W4400NEX

Lugha zinazopatikana
