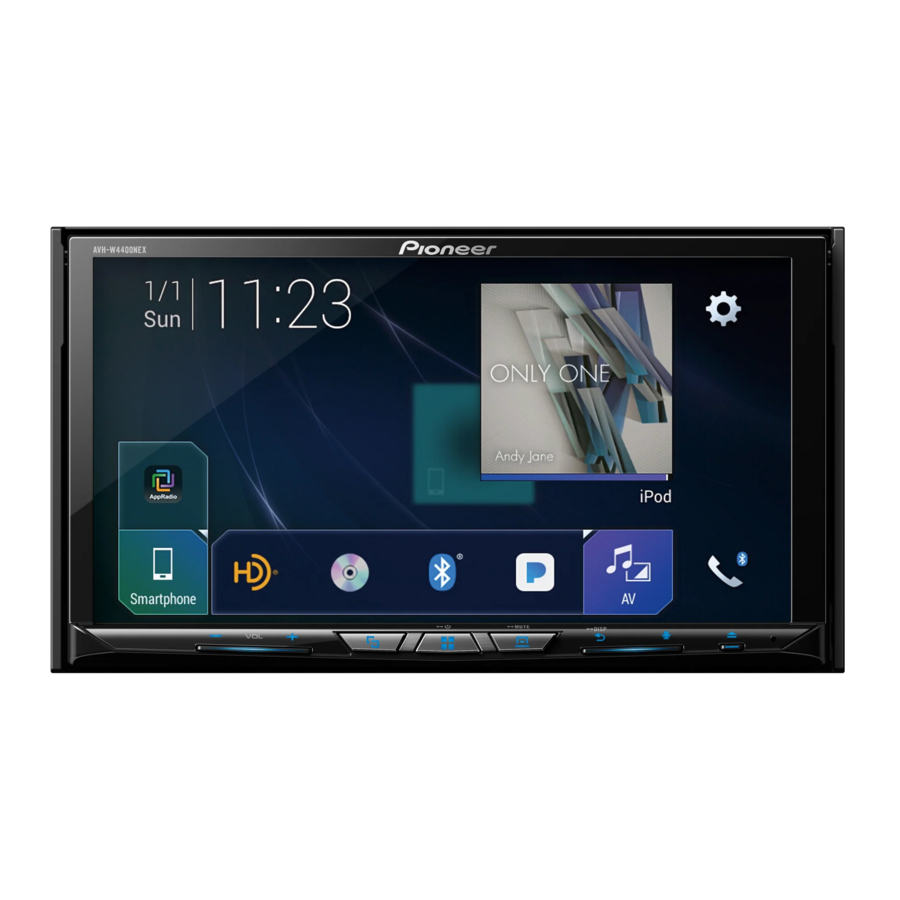

Pioneer AVH-W4400NEX-manual

Tilkobling

Forholdsregler
Ditt nye produkt og denne håndboken

• Ikke bruk dette produktet, noen applikasjoner eller ryggekameraalternativet (hvis kjøpt) hvis det vil avlede oppmerksomheten din fra sikker bruk av kjøretøyet ditt på noen måte. Overhold alltid trygge kjøringsregler og følg alle eksisterende trafikkregler. Hvis du har problemer med å bruke dette produktet, stopp, parker kjøretøyet på et trygt sted og sett på parkeringsbremsen før du gjør de nødvendige justeringene.

• Ikke installer dette produktet der det kan (i) hindre førerens sikt, (ii) forringe ytelsen til noen av kjøretøyets operativsystemer eller sikkerhetsfunksjoner, inkludert kollisjonsputer, farelampeknapper, eller (iii) forringe førerens evne til å bruke kjøretøyet på en sikker måte. I noen tilfeller er det kanskje ikke mulig å installere dette produktet på grunn av kjøretøytypen eller formen på kjøretøyets interiør.

Viktige sikkerhetstiltak

Pioneer anbefaler ikke at du installerer dette produktet selv. Dette produktet er kun designet for profesjonell installasjon. Vi anbefaler at kun autorisert servicepersonell fra Pioneer, som har spesiell opplæring og erfaring innen mobilelektronikk, setter opp og installerer dette produktet. UTFØR ALDRI SERVICE PÅ DETTE PRODUKTET SELV.
Installasjon eller service på dette produktet og tilhørende kabler kan utsette deg for risiko for elektrisk støt eller andre farer, og kan forårsake skade på dette produktet som ikke dekkes av garantien.

Forholdsregler før du kobler til systemet

Ikke ta noen grep for å tukle med eller deaktivere parkeringsbremseforriglingssystemet som er på plass for din beskyttelse. Å tukle med eller deaktivere parkeringsbremseforriglingssystemet kan føre til alvorlig personskade eller død.

• Fest alle ledninger med kabelklemmer eller elektrisk tape. Ikke la noen blanke ledninger forbli eksponert.
• Ikke koble den gule ledningen til dette produktet direkte til kjøretøybatteriet. Hvis ledningen er direkte koblet til batteriet, kan motorvibrasjoner til slutt føre til at isolasjonen svikter der ledningen går fra passasjerrommet inn i motorrommet. Hvis den gule ledningens isolasjon rives som følge av kontakt med metalldeler, kan det oppstå kortslutning, noe som kan medføre betydelig fare.
• Det er ekstremt farlig å la kabler vikle seg rundt rattstammen eller girspaken. Sørg for å installere dette produktet, dets kabler og ledninger unna på en slik måte at de ikke hindrer eller hemmer kjøringen.
• Sørg for at kablene og ledningene ikke forstyrrer eller blir fanget i noen av kjøretøyets bevegelige deler, spesielt rattet, girspaken, parkeringsbremsen, glidesporskinnene til setene, dørene eller noen av kjøretøyets kontroller.
• Ikke trekk ledninger der de vil bli utsatt for høye temperaturer. Hvis isolasjonen varmes opp, kan ledningene bli skadet, noe som kan føre til kortslutning eller funksjonsfeil og permanent skade på produktet.
• Ikke forkort noen ledninger. Hvis du gjør det, kan det hende at beskyttelseskretsen (sikringsholder, sikringsmotstand eller filter osv.) ikke fungerer som den skal.
• Gi aldri strøm til andre elektroniske produkter ved å kutte isolasjonen på strømforsyningsledningen til dette produktet og koble deg inn på ledningen. Ledningens strømkapasitet vil bli overskredet, noe som vil føre til overoppheting.

Før du installerer dette produktet

• Bruk denne enheten med et 12-volts batteri og bare negativ jording. Unnlatelse av å gjøre dette kan føre til brann eller funksjonsfeil.
• For å unngå kortslutninger i det elektriske systemet må du sørge for å koble fra (–) batterikabelen før installasjon.

For å unngå skade

• Bruk høyttalere over 50 W (maksimal inngangseffekt) og mellom 4 Ω til 8 Ω (impedansverdi). Ikke bruk 1 Ω til 3 Ω høyttalere for dette produktet.
• Den svarte ledningen er jord. Når du installerer denne enheten eller effektforsterkeren (selges separat), må du sørge for å koble til jordledningen først. Sørg for at jordledningen er riktig koblet til metalldeler på bilens karosseri. Jordledningen til effektforsterkeren og den til denne enheten eller andre enheter må kobles til bilen separat med forskjellige skruer. Hvis skruen for jordledningen løsner eller faller ut, kan det føre til brannutvikling av røyk eller funksjonsfeil.

  *1 Leveres ikke med denne enheten
• Når du bytter sikring, må du sørge for å bare bruke en sikring med den nominelle verdien som er foreskrevet på dette produktet.
• Når du kobler fra en kontakt, trekk i selve kontakten. Ikke trekk i ledningen, da du kan trekke den ut av kontakten.
• Dette produktet kan ikke installeres i et kjøretøy uten ACC-posisjon (tilbehør) på tenningsbryteren.

• For å unngå kortslutning, dekk den frakoblede ledningen med isoleringstape. Det er spesielt viktig å isolere alle ubrukte høyttalerledninger, som hvis de ikke er dekket, kan forårsake kortslutning.
• For tilkobling av en effektforsterker eller andre enheter til dette produktet, se håndboken for produktet som skal kobles til.
• Det grafiske symbolet plassert på produktet betyr likestrøm.

Merknad for den blå/hvite ledningen

• Når tenningsbryteren slås på (ACC ON), sendes et kontrollsignal ut gjennom den blå/hvite ledningen. Koble til en ekstern effektforsterkers systemfjernkontrollterminal, den automatiske antennerelékontrollterminalen eller antenneforsterkerens strømkontrollterminal (maks. 300 mA 12 V DC). Kontrollsignalet sendes ut gjennom den blå/hvite ledningen, selv om lydkilden er slått av.

Når dette produktet er i [Power OFF] (Slå av)-modus, slås også kontrollsignalet av. Hvis [Power OFF] (Slå av)-modusen avbrytes, sendes kontrollsignalet ut igjen, og antennen forlenges med den automatiske antennefunksjonen (hvis antennen brukes). Vær forsiktig så den forlengede antennen ikke kommer i kontakt med hindringer.

Bakpanel (hovedterminaler)

1. GPS-antenne 3,55 m (11 fot 8 tommer)
2. Mikrofon 3 m (9 fot 10-1/8 tommer)
3. iDatalink-adapterinngang Se bruksanvisningen for
4. iDataLink-adapter (selges separat). RGB-kabel (følger med navigasjonssystemet)
5. SiriusXM Connect Vehicle Tuner Se bruksanvisningen for SiriusXM Connect Vehicle Tuner (selges separat).
6. Dette produktet
7. Pioneer navigasjonssystem Kontakt din forhandler for å spørre om den tilkoblingsbare navigasjonsenheten.
8. Antennekontakt
9. AV-kabel INN/UT
10. Strømforsyning
11. Sikring (10 A)
12. Kablet fjernkontrollinngang Kablet fjernkontrolladapter kan kobles til (selges separat).

MERK
Før du bruker og/eller kobler til iDatalink Maestro-adapteren, må du først flashe Maestro-modulen med riktig kjøretøy- og hovedenhetsfirmware. Du finner enhetsnummeret som kreves for aktivering på følgende (se bruksanvisningen):

• Etiketten på emballasjen til dette produktet
• Etiketten på dette produktet
• Skjermen [Firmware Information] (Firmwareinformasjon)

Strømledning

FEIL TILKOBLING KAN FØRE TIL ALVORLIG SKADE ELLER PERSONSKADE, INKLUDERT ELEKTRISK STØT, OG FORSTYRRELSER I DRIFTEN AV KJØRETØYETS ABS-BREMSESYSTEM, AUTOMATGIR OG HASTIGHETSMÅLERINDIKASJON.

1. Til strømforsyning
2. Strømledning
3. Gul Til terminal som leveres med strøm uavhengig av tenningsbryterens posisjon.
4. Rød Til elektrisk terminal styrt av tenningsbryter (12 V DC) PÅ/AV
5. Oransje/hvit
   Til lysbryterterminal.

6. Svart (jord) Til kjøretøyets (metall) karosseri.
7. Fiolett/hvit Av de to ledningene som er koblet til baklampen, kobler du til den der spenningen endres når girspaken er i REVERSE (R) (REVERS)-posisjon. Denne tilkoblingen gjør at enheten kan føle om bilen beveger seg forover eller bakover.
8. Rosa Bilsignalhastighetsinngang
9. Blå/hvit Koble til systemkontrollterminalen til effektforsterkeren (maks. 300 mA 12 V DC).
10. Lysegrønn Brukes til å oppdage PÅ/AV-statusen til parkeringsbremsen. Denne ledningen må kobles til strømforsyningssiden av
11. parkeringsbremsebryteren. Strømforsyningsside
12. Parkeringsbremsebryter
13. Jordside

MERK
Plasseringen av hastighetsdeteksjonskretsen og plasseringen av parkeringsbremsebryteren varierer avhengig av kjøretøymodell. For mer informasjon, kontakt din autoriserte Pioneer-forhandler eller en installasjonspersonell.

Høyttalerledninger

Utfør disse tilkoblingene når du bruker en subwoofer uten den valgfrie forsterkeren.

1. Til strømforsyning
2. Strømledning
3. Venstre
4. Høyre
5. Fronthøyttaler (STD) eller høytonehøyttaler (NW)
6. Bakhøyttaler (STD) eller mellomtonehøyttaler (NW)
7. Hvit
8. Hvit/svart
9. Grå
10. Grå/svart
11. Grønn
12. Grønn/svart
13. Fiolett
14. Fiolett/svart
15. Subwoofer (4 Ω)
16. Når du bruker en subwoofer på 2 Ω, må du koble subwooferen til de fiolette og fiolett/svarte ledningene på denne enheten. Ikke koble noe til de grønne og grønn/svarte ledningene.
17. Ikke i bruk.
18. Subwoofer (4 Ω) × 2

MERKNADER

• Når en subwoofer er koblet til dette produktet i stedet for en bakhøyttaler, må du endre innstillingen for bakre utgang i den første innstillingen. Subwooferutgangen til dette produktet er monaural.
  Se brukerhåndboken for mer informasjon.
• Med et system med to høyttalere må du ikke koble noe til høyttalerledningene som ikke er koblet til høyttalere.

Effektforsterker (selges separat)

Høyttalerledningene brukes ikke når denne tilkoblingen er i bruk.

1. Subwooferutgang (SUBWOOFER OUTPUT) 23 cm (9 tommer) (STD)
   Lavfrekvensutgang (NW)
2. RCA-kabel (selges separat)
3. Effektforsterker
4. Frontutgang (FRONT OUTPUT) 15 cm (5-7/8 tommer) (STD)
   Høyfrekvensutgang (NW)
5. Bakre utgang (REAR OUTPUT) 15 cm (5-7/8 tommer) (STD)
   Mellomfrekvensutgang (NW)
6. Gul/svart (MUTE)
   Hvis du bruker et utstyr med dempefunksjon, kobler du denne ledningen til lyddempeledningen på det utstyret. Hvis ikke, må du holde lyddempeledningen fri for tilkoblinger.
7. Dette produktet
8. Systemfjernkontroll
   Koble til blå/hvit kabel (maks. 300 mA 12 V DC).
9. Bakhøyttaler (STD)
   Mellomtonehøyttaler (NW)
10. Fronthøyttaler (STD)
    Høytonehøyttaler (NW)
11. Subwoofer (STD)
    Lavtonehøyttaler (NW)

MERK
Velg riktig høyttalermodus mellom standardmodus (STD) og nettverksmodus (NW). Se brukerhåndboken for mer informasjon.

iPod/iPhone og smarttelefon
MERKNADER

• Se håndboken for kabelen for mer informasjon om hvordan du kobler til en ekstern enhet med en kabel som selges separat.
• Se brukerhåndboken for mer informasjon om tilkobling, bruk og kompatibilitet for iPhone.
• Se brukerhåndboken for mer informasjon om tilkobling og bruk av smarttelefonen.

Feste identifikasjonsetiketter på USB-kabler
Fest identifikasjonsetiketter på USB-kabler (følger med og selges separat) før du installerer dette produktet i et kjøretøy.

1. Koble USB-kabler til USB-port 1 og 2 på baksiden av dette produktet.
2. Fest identifikasjonsetikettene som tilsvarer hver port, på USB-kablene som illustrert nedenfor. Fest "Port 1 Apple CarPlay"-etiketten på USB-kabelen som er koblet til USB-port 1.
   Fest "Port 2 Android Auto"-etiketten på USB-kabelen som er koblet til USB-port 2.


iPod/iPhone
Koble til via USB-porten

1. USB-port1
2. USB-kabel 1,5 m (4 fot 11 tommer)
3. USB-grensesnittkabel for iPod/iPhone (CD- IU52) (selges separat)
4. iPhone

Smarttelefon (Android™-enhet)
Koble til via USB-porten

1. USB-port2
2. USB-kabel (følger med CD-MU200)
3. USB - micro USB-kabel (Type USB A - micro USB B) (følger med CD-MU200)
4. Smarttelefon

Kamera

Når du bruker ryggekameraet, byttes ryggbilde automatisk fra videoen ved å flytte girspaken til REVERSE (R). Camera View (Kameravisning)-modus lar deg også sjekke hva som er bak deg mens du kjører.

BRUK KUN INPUT FOR RYGGING ELLER SPEILBILDER AV RYGGKAMERA. ANNEN BRUK KAN FØRE TIL SKADE ELLER ØDELEGGELSE.

• Skjermbildet kan virke speilvendt.
• Med ryggekameraet kan du holde øye med tilhengere eller rygge inn i en trang parkeringsplass. Ikke bruk til underholdningsformål.
• Objekter i ryggebildet kan virke nærmere eller lengre unna enn i virkeligheten.
• Bildeområdet for fullskjermsbilder som vises mens du rygger eller sjekker baksiden av kjøretøyet, kan variere litt

1. Dette produktet
2. Strømforsyning
3. Strømledning
4. Fiolett/hvit (REVERSE-GEAR SIGNAL INPUT)
5. Brun (REAR VIEW CAMERA IN) 23 cm (9 tommer)
6. Gul (VIDEO INPUT) 23 cm (9 tommer)
7. Ryggekamera (ND-BC8) (selges separat)
8. Til videoutgang
9. RCA-kabel (følger med ND-BC8)
10. RCA-kabel (selges separat)
11. Vis kamerabilde (selges separat)

MERKNADER

• Koble bare ryggekameraet til den brune kabelen. Ikke koble til annet utstyr.
• Noen passende innstillinger kreves for å bruke ryggekameraer. Se brukerhåndboken for mer informasjon.

Ekstern videokomponent

Bruke AV-inngang

1. Dette produktet
2. Rød, hvit (AUDIO INPUT) 23 cm (9 tommer)
3. Gul (VIDEO INPUT) 23 cm (9 tommer)
4. RCA-kabel (selges separat)
5. Til lydinngang
6. Til videoinngang
7. Ekstern videokomponent (selges separat)

MERK
Riktig innstilling kreves for å bruke den eksterne videokomponenten. Se brukerhåndboken for mer informasjon.

Bruke en AUX-inngang

1. Dette produktet
2. Mini-jack AV-kabel (CD-RM10) (selges separat)
3. AUX-inngang (AUX IN) 15 cm (5-7/8 tommer)
4. Gul
5. Rød, hvit
6. RCA-kabler (selges separat)
7. Til videoutgang
8. Til lydutganger
9. Ekstern videokomponent (selges separat)

MERK
Riktig innstilling kreves for å bruke den eksterne videokomponenten. Se brukerhåndboken for mer informasjon.

Sørg for å bruke en mini-jack AV-kabel (CDRM10) (selges separat) for kabling. Hvis du bruker andre kabler, kan ledningsposisjonen variere, noe som resulterer i forstyrrede bilder og lyder.

L: Venstre lyd (hvit)
R: Høyre lyd (rød)
V: Video (gul)
G: Jord

Bruke en HDMI-inngang

1. Dette produktet
2. HDMI-port
3. High Speed HDMI®-kabel (selges separat)
4. HDMI-enhet (selges separat)

MERK

Når du kobler til High Speed HDMI®-kabelen, bruker du låsebåndet til å feste den sikkert.

Sikre High Speed HDMI^®

Sørg for å feste High Speed HDMI®-kabelen med låsebåndet når du kobler den eksterne enheten med High Speed HDMI®-kabelen.

1. Sett High Speed HDMI®-kabelen inn i HDMI-porten.
2. Vik låsebåndet rundt kroken over HDMI-porten og High Speed HDMI®-kabelen, og stram det deretter for å sikre High Speed HDMI®-kabelen.

   1. Krok
   2. Låsebånd
   3. High Speed HDMI®-kabel

      Ikke stram låsebåndet mer enn nødvendig.

Bakre skjerm

1. Dette produktet
2. Bakre lydutgang (R. AUDIO OUT)
3. Gul (REAR MONITOR OUTPUT) 30 cm (11-7/8 tommer)
4. Mini pin-pluggkabel (selges separat)
5. RCA-kabler (selges separat)
6. Til lydinngang
7. Til videoinngang
8. Bakre skjerm med RCA-inngangskontakter (selges separat)

Installer ALDRI den bakre skjermen på et sted som gjør det mulig for sjåføren å se videoen passasjerer i baksetene for å se videokilden.

Installasjon

Forholdsregler før installasjon

• Installer aldri dette produktet på steder eller på en måte som:
  • Kan skade føreren eller passasjerene hvis kjøretøyet stopper brått.
  • Kan forstyrre førerens betjening av kjøretøyet, for eksempel på gulvet foran førersetet eller nær rattet eller girspaken.
• For å sikre riktig installasjon må du bruke de medfølgende delene på den angitte måten. Hvis deler ikke følger med dette produktet, bruker du kompatible deler på den angitte måten etter at du har fått delenes kompatibilitet sjekket av forhandleren din. Hvis andre deler enn de medfølgende eller kompatible brukes, kan de skade interne deler av dette produktet, eller de kan løsne og produktet kan løsne.
• Det er ekstremt farlig å la kabler vikle seg rundt rattstammen eller girspaken. Sørg for å installere dette produktet, dets kabler og ledninger slik at de ikke hindrer eller vanskeliggjør kjøringen.
• Pass på at ledninger ikke kan komme i klem i en dør eller setets glidemekanisme, noe som kan føre til kortslutning.
• Kontroller at annet utstyr i kjøretøyet fungerer som det skal etter installasjonen av dette produktet.
• Ikke installer dette produktet der det kan (i) hindre førerens sikt, (ii) forringe ytelsen til noen av kjøretøyets operativsystemer eller sikkerhetsfunksjoner, inkludert kollisjonsputer, varsellampeknapper eller
  (iii) svekke førerens evne til å betjene kjøretøyet på en sikker måte.
• Installer aldri dette produktet foran eller ved siden av stedet i dashbordet, døren eller stolpen der en av kjøretøyets kollisjonsputer vil utløses. Se kjøretøyets brukerhåndbok for referanse til utløsningsområdet for de fremre kollisjonsputene.

Før installasjon

• Rådfør deg med din nærmeste forhandler hvis installasjonen krever boring av hull eller andre modifikasjoner av kjøretøyet.
• Før du foretar en endelig installasjon av dette produktet, må du koble til ledningene midlertidig for å bekrefte at tilkoblingene er riktige og at systemet fungerer som det skal.
• Ikke installer dette produktet i en posisjon der åpningen av LCD-panelet hindres av hindringer, for eksempel girspaken. Før du installerer dette produktet, må du sørge for å ha tilstrekkelig plass slik at LCD-panelet ikke hindrer girspaken når det er helt åpent. Dette kan forstyrre girspaken eller føre til funksjonsfeil i mekanismen til dette produktet.

Installasjonsmerknader

• Ikke installer dette produktet på steder som er utsatt for høye temperaturer eller fuktighet, for eksempel:
  • Steder nær en varmeovn, ventil eller klimaanlegg.
  • Steder som er utsatt for direkte sollys, for eksempel oppå dashbordet.
  • Steder som kan bli utsatt for regn, for eksempel nær døren eller på kjøretøyets gulv.
• Installer dette produktet horisontalt på en overflate innenfor 0 til 30 graders toleranse (innenfor 5 grader til venstre eller høyre). Feil installasjon av enheten med overflaten vippet mer enn disse toleransene øker potensialet for feil i kjøretøyets stedsangivelse, og kan ellers føre til redusert skjermytelse.

• Når du installerer, for å sikre riktig varmespredning når du bruker denne enheten, må du sørge for at du har god plass bak bakpanelet og pakke eventuelle løse kabler slik at de ikke blokkerer ventilene.


Installasjon ved hjelp av skruehullene på siden av dette produktet

1. Feste dette produktet til fabrikkmonteringsbraketten for radioen.

Plasser dette produktet slik at skruehullene er på linje med skruehullene på braketten, og stram skruene på tre steder på hver side.
Bruk enten takskruene eller skruene med plan overflate, avhengig av formen på brakettens skruehull.

1. Fabrikkmonteringsbrakett for radioen
2. Hvis palen forstyrrer installasjonen, kan du bøye den ned av veien.
3. Dashbord eller konsoll
4. Takskrue eller skrue med plan overflate
   Sørg for å bruke skruene som følger med dette produktet.

Installere GPS-antennen

Ikke klipp GPS-antenneledningen for å forkorte den eller bruk en skjøteledning for å gjøre den lengre. Hvis du endrer antennekabelen, kan det føre til kortslutning eller funksjonsfeil og permanent skade på dette produktet.

Installasjonsmerknader

• Antennen skal installeres på en jevn overflate der radiobølger vil bli blokkert så lite som mulig. Radiobølger kan ikke mottas av antennen hvis mottak fra satellitten er blokkert.


1. Dashbord
2. Bakre hylle

• Når du installerer GPS-antennen inne i kjøretøyet, må du bruke metallplaten som følger med systemet. Hvis dette ikke brukes, vil mottaksfølsomheten være dårlig.
• Ikke klipp tilbehørsmetallplaten. Dette vil redusere følsomheten til GPS-antennen.
• Pass på at du ikke trekker i antenneledningen når du fjerner GPS-antennen. Ledningen kan løsne.
• Ikke mal GPS-antennen, da dette kan påvirke ytelsen.

Når du installerer antennen inne i kjøretøyet (på dashbordet eller den bakre hyllen)

Ikke installer GPS-antennen over sensorer eller ventiler på dashbordet i kjøretøyet, da dette kan forstyrre den korrekte funksjonen til slike sensorer eller ventiler og kan kompromittere metallplatens evne under GPS-antennen til å feste seg ordentlig og sikkert til dashbordet.

1. GPS-antenne
2. Metallplate
   Fjern beskyttelsesarket på baksiden.
3. Dobbeltsidig tape
4. Klemmer
   Bruk klemmer for å feste ledningen der det er nødvendig inne i kjøretøyet.

MERKNADER

• Fest metallplaten på overflaten så jevnt som mulig der GPS-antennen vender mot vinduet.
• Fest GPS-antennen på metallplaten ved hjelp av den dobbeltsidige tapen.
• Metallplaten inneholder et sterkt lim som kan etterlate et merke på overflaten hvis den fjernes.
• Når du fester metallplaten, må du ikke kutte den i små biter.
• Noen modeller bruker vindusglass som ikke tillater at signaler fra GPS-satellitter passerer gjennom. På slike modeller må du installere GPS-antennen på utsiden av kjøretøyet.

Installere mikrofonen

• Installer mikrofonen på et sted der retningen og avstanden fra føreren gjør det enklest å fange opp førerens stemme.
• Sørg for å slå av (ACC OFF) produktet før du kobler til mikrofonen.
• Avhengig av kjøretøymodellen kan mikrofonkabelen være for kort når du monterer mikrofonen på solskjermen. I slike tilfeller må du installere mikrofonen på rattstammen.

Montering på solskjermen

1. Fest mikrofonledningen i sporet.

   1. Mikrofonledning
   2. Spor
2. Fest mikrofonklipsen til solskjermen.

   1. Mikrofonklips
   2. Klemmer
      Bruk separat solgte klemmer for å feste ledningen der det er nødvendig inne i kjøretøyet.

Installer mikrofonen på solskjermen når den er i oppreist posisjon. Den kan ikke gjenkjenne førerens stemme hvis solskjermen er i nedre posisjon.

Installasjon på rattstammen

1. Løsne mikrofonbasen fra mikrofonklipsen ved å skyve mikrofonbasen mens du trykker på tappen.

   1. Tapp
   2. Mikrofonbase
2. Monter mikrofonen på rattstammen.

   1. Dobbeltsidig tape
   2. Klemmer
      Bruk separat solgte klemmer for å feste ledningen der det er nødvendig inne i kjøretøyet.

MERK
Installer mikrofonen på rattstammen, og hold den borte fra rattet.

Justere mikrofonvinkelen
Mikrofonvinkelen kan justeres.

Viktig sikkerhetsinformasjon

Systemer for sikt bakover (ryggekameraer) er påkrevd i visse nye kjøretøy som selges i USA og Canada. Amerikanske forskrifter startet i henhold til en toårig innfasingsperiode 1. mai 2016, og både USA og Canada krever at alle slike kjøretøy som er produsert på eller etter 1. mai 2018 har systemer for sikt bakover. Eiere av kjøretøy som er utstyrt med systemer for sikt bakover som er i samsvar med kravene, bør ikke installere eller bruke dette produktet på en måte som endrer eller deaktiverer systemets overholdelse av gjeldende forskrifter. Hvis du er usikker på om kjøretøyet ditt har et system for sikt bakover som er underlagt amerikanske eller kanadiske forskrifter, kan du kontakte kjøretøyprodusenten eller forhandleren.
Hvis kjøretøyet ditt har et ryggekamera som viser ryggevisningen gjennom fabrikkmottakeren, må du ikke bruke Pioneer-mottakeren med mindre den er koblet til og viser den samme visningen som fabrikkens ryggekamera. Tilkobling til fabrikkens ryggekamera krever en adapter, som selges separat. Det er ikke sikkert at alle kjøretøy kan kobles til. Ta kontakt med en kvalifisert fagperson for installasjonsalternativer som er spesifikke for kjøretøyet ditt.

Last ned manual

Her kan du laste ned fullstendig pdf-versjon av manualen, den kan inneholde ytterligere sikkerhetsinstruksjoner, garantiinformasjon, FCC-regler, etc.

Last ned Pioneer AVH-W4400NEX-manual

Tilgjengelige språk
