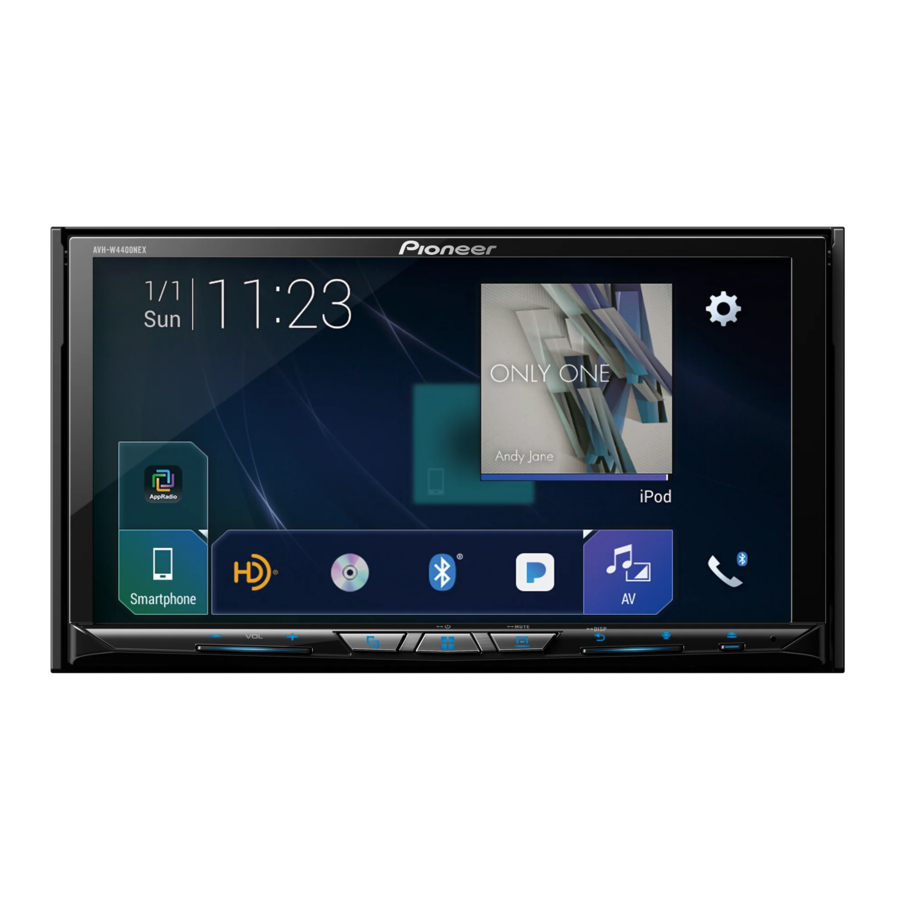

Pioneer AVH-W4400NEX Kullanım Kılavuzu

Bağlantı

Önlemler
Yeni ürününüz ve bu kılavuz

• Aracınızın güvenli bir şekilde kullanılmasına herhangi bir şekilde dikkatinizi dağıtacaksa bu ürünü, herhangi bir uygulamayı veya arka görüş kamerası seçeneğini (satın alındıysa) çalıştırmayın. Her zaman güvenli sürüş kurallarına uyun ve yürürlükteki tüm trafik düzenlemelerine riayet edin. Bu ürünü çalıştırmada zorluk yaşarsanız, kenara çekin, aracınızı güvenli bir yere park edin ve gerekli ayarlamaları yapmadan önce park frenini uygulayın.

• Bu ürünü, sürücünün görüşünü engelleyebileceği, (ii) hava yastıkları, dörtlü flaşör düğmeleri dahil aracın herhangi bir işletim sisteminin veya güvenlik özelliğinin performansını bozabileceği veya (iii) sürücünün aracı güvenli bir şekilde kullanma yeteneğini bozabileceği yerlere kurmayın. Bazı durumlarda, araç tipi veya araç iç kısmının şekli nedeniyle bu ürünü kurmak mümkün olmayabilir.

Önemli güvenlik önlemleri

Pioneer bu ürünü kendiniz kurmanızı önermez. Bu ürün yalnızca profesyonel kurulum için tasarlanmıştır. Bu ürünü yalnızca mobil elektronik konusunda özel eğitim ve deneyime sahip yetkili Pioneer servis personelinin kurmasını ve ayarlamasını öneririz. BU ÜRÜNE KENDİNİZ ASLA SERVİS VERMEYİN.
Bu ürünün ve bağlantı kablolarının takılması veya bakımı yapılması sizi elektrik çarpması veya diğer tehlikelere maruz bırakabilir ve garanti kapsamına girmeyen bu üründe hasara neden olabilir.

Sistemi bağlamadan önce alınacak önlemler

Sizin korunmanız için yerleştirilmiş olan park freni kilitleme sistemini kurcalamak veya devre dışı bırakmak için herhangi bir adım atmayın. Park freni kilitleme sistemini kurcalamak veya devre dışı bırakmak, ciddi yaralanmaya veya ölüme neden olabilir.

• Tüm kabloları kablo kelepçeleri veya elektrik bandı ile sabitleyin. Açıkta herhangi bir çıplak kablo kalmasına izin vermeyin.
• Bu ürünün sarı kablosunu doğrudan araç aküsüne bağlamayın. Kablo doğrudan aküye bağlanırsa, motor titreşimi sonunda kablonun yolcu bölmesinden motor bölmesine geçtiği noktadaki yalıtımın bozulmasına neden olabilir. Sarı kablonun yalıtımı metal parçalarla temas sonucu yırtılırsa, kısa devre meydana gelebilir ve bu da önemli bir tehlikeye neden olabilir.
• Kabloların direksiyon kolonu veya vites kolunun etrafına dolanmasına izin vermek son derece tehlikelidir. Bu ürünü, kablolarını ve tesisatını sürüşü engellemeyecek veya zorlaştırmayacak şekilde taktığınızdan emin olun.
• Kabloların ve tellerin aracın hareketli parçalarından herhangi birine, özellikle direksiyon simidi, vites kolu, park freni, kayar koltuk rayları, kapılar veya aracın kontrollerinden herhangi birine müdahale etmediğinden veya bunlara takılmadığından emin olun.
• Kabloları yüksek sıcaklıklara maruz kalacakları yerlere döşemeyin. Yalıtım ısınırsa, kablolar hasar görebilir, bu da kısa devreye veya arızaya ve ürünün kalıcı olarak hasar görmesine neden olabilir.
• Hiçbir kabloyu kısaltmayın. Kısaltırsanız, koruma devresi (sigorta tutucu, sigorta direnci veya filtre vb.) düzgün çalışmayabilir.
• Bu ürünün güç kaynağı kablosunun yalıtımını keserek ve kabloya bağlanarak asla diğer elektronik ürünlere güç vermeyin. Kablonun akım kapasitesi aşılacak ve aşırı ısınmaya neden olacaktır.

Bu ürünü kurmadan önce

• Bu üniteyi yalnızca 12 voltluk bir akü ve negatif topraklama ile kullanın. Aksi takdirde yangın veya arıza meydana gelebilir.
• Elektrik sisteminde kısa devreleri önlemek için, kurulumdan önce (–) akü kablosunu çıkardığınızdan emin olun.

Hasarı önlemek için

• 50 W'ın (maksimum giriş gücü) üzerinde ve 4 Ω ila 8 Ω (empedans değeri) arasında hoparlörler kullanın. Bu ürün için 1 Ω ila 3 Ω hoparlör kullanmayın.
• Siyah kablo topraktır. Bu üniteyi veya güç amplifikatörünü (ayrı satılır) takarken, önce toprak kablosunu bağladığınızdan emin olun. Toprak kablosunun arabanın gövdesinin metal parçalarına düzgün şekilde bağlandığından emin olun. Güç amplifikatörünün toprak kablosu ve bu ünitenin veya başka herhangi bir cihazın toprak kablosu, araca farklı vidalarla ayrı olarak bağlanmalıdır. Toprak kablosunun vidası gevşerse veya düşerse, duman çıkmasına veya arızaya neden olan yangın çıkabilir.

  *1 Bu ünite için sağlanmaz
• Sigortayı değiştirirken, yalnızca bu üründe belirtilen değerde bir sigorta kullandığınızdan emin olun.
• Bir konektörü çıkarırken, konektörün kendisini çekin. Konektörden çekebilirsiniz gibi kabloyu çekmeyin.
• Bu ürün, kontak anahtarında ACC (aksesuar) konumu olmayan bir araca takılamaz.

• Kısa devreyi önlemek için, çıkarılan kabloyu yalıtım bandı ile kapatın. Özellikle, açıkta bırakılırsa kısa devreye neden olabilecek tüm kullanılmayan hoparlör kablolarını yalıtmak önemlidir.
• Bu ürüne bir güç amplifikatörü veya başka cihazlar bağlamak için, bağlanacak ürünün kılavuzuna bakın.
• Ürünün üzerine yerleştirilen grafik sembolü doğru akım anlamına gelir.

Mavi/beyaz kablo için uyarı

• Kontak anahtarı açıldığında (ACC ON), mavi/beyaz kablo aracılığıyla bir kontrol sinyali çıkışı yapılır. Harici bir güç amplifikatörünün sistem uzaktan kumanda terminaline, otomatik anten röle kontrol terminaline veya anten yükseltici güç kontrol terminaline bağlayın (maks. 300 mA 12 V DC). Ses kaynağı kapatılsa bile kontrol sinyali mavi/beyaz kablo aracılığıyla verilir.

Bu ürün [Power OFF] (Güç Kapalı) modundayken, kontrol sinyali de kapatılır. [Power OFF] (Güç Kapalı) modu iptal edilirse, kontrol sinyali tekrar verilir ve anten otomatik anten fonksiyonu ile uzatılır (anten kullanılıyorsa). Uzatılmış antenin herhangi bir engelle temas etmemesine dikkat edin.

Arka panel (ana terminaller)

1. GPS anteni 3,55 m (11 ft. 8 in.)
2. Mikrofon 3 m (9 ft. 10-1/8 in.)
3. iDatalink adaptör girişi
4. iDataLink adaptörü (ayrı satılır) için kullanım kılavuzuna bakın. RGB kablosu (Navigasyon sistemi ile birlikte verilir)
5. SiriusXM Connect Araç Tuneri
6. SiriusXM Connect Araç Tuneri (ayrı satılır) için kullanım kılavuzuna bakın.
7. Bu ürün
8. Pioneer navigasyon sistemi
9. Bağlanabilir navigasyon ünitesi hakkında bilgi almak için satıcınızla iletişime geçin.
10. Anten jakı
11. AV kablosu GİRİŞ/ÇIKIŞ
12. Güç kaynağı
13. Sigorta (10 A)
14. Kablolu uzaktan giriş
15. Kablolu uzaktan kumanda adaptörü bağlanabilir (ayrı satılır).

NOT
iDatalink Maestro adaptörünü kullanmadan ve/veya bağlamadan önce, öncelikle Maestro modülünü uygun araç ve ana ünite yazılımı ile flaşlamanız gerekir. Aktivasyon için gerekli olan cihaz numarasını aşağıdakilerde bulabilirsiniz (Kullanım Kılavuzuna bakın):

• Bu ürünün ambalajındaki etiket
• Bu ürün üzerindeki etiket
• [Firmware Information] (Yazılım Bilgileri) ekranı

Güç kablosu

YANLIŞ BAĞLANTI ELEKTRİK ÇARPMASI DAHİL CİDDİ HASARA VEYA YARALANMAYA VE ARACIN KİLİTLENME ÖNLEYİCİ FREN SİSTEMİNİN, OTOMATİK ŞANZIMANIN VE HIZ GÖSTERGESİNİN ÇALIŞMASINDA GİRİŞİME NEDEN OLABİLİR.

1. Güç kaynağına
2. Güç kablosu
3. Sarı Kontak anahtarı konumundan bağımsız olarak güçle birlikte verilen terminale.
4. Kırmızı Kontak anahtarı tarafından kontrol edilen elektrik terminaline (12 V DC) AÇIK/KAPALI
5. Turuncu/beyaz
   Aydınlatma anahtarı terminaline.

6. Siyah (toprak) Araç (metal) gövdesine.
7. Mor/beyaz Arka lambaya bağlanan iki kablodan, vites kolu GERİ (R) konumundayken voltajın değiştiği kabloyu bağlayın. Bu bağlantı, ünitenin aracın ileri mi geri mi hareket ettiğini algılamasını sağlar.
8. Pembe Araç hızı sinyali girişi
9. Mavi/beyaz Güç amplifikatörünün sistem kontrol terminaline bağlayın (maks. 300 mA 12 V DC).
10. Açık yeşil Park freninin AÇIK/KAPALI durumunu algılamak için kullanılır. Bu kablo, park freni anahtarının güç kaynağı tarafına bağlanmalıdır.
11. Güç kaynağı tarafı
12. Park freni anahtarı
13. Toprak tarafı

NOT
Hız algılama devresinin konumu ve park freni anahtarının konumu, araç modeline göre değişir. Ayrıntılar için yetkili Pioneer bayinize veya bir kurulum uzmanına danışın.

Hoparlör kabloları

İsteğe bağlı amplifikatör olmadan bir subwoofer kullanırken bu bağlantıları gerçekleştirin.

1. Güç kaynağına
2. Güç kablosu
3. Sol
4. Sağ
5. Ön hoparlör (STD) veya yüksek aralıklı hoparlör (NW)
6. Arka hoparlör (STD) veya orta aralıklı hoparlör (NW)
7. Beyaz
8. Beyaz/siyah
9. Gri
10. Gri/siyah
11. Yeşil
12. Yeşil/siyah
13. Mor
14. Mor/siyah
15. Subwoofer (4 Ω)
16. 2 Ω'luk bir subwoofer kullanırken, subwoofer'ı bu ünitenin mor ve mor/siyah kablolarına bağladığınızdan emin olun. Yeşil ve yeşil/siyah kablolara hiçbir şey bağlamayın.
17. Kullanılmıyor.
18. Subwoofer (4 Ω) × 2

NOTLAR

• Arka hoparlör yerine bu ürüne bir subwoofer bağlandığında, ilk ayarda arka çıkış ayarını değiştirin. Bu ürünün subwoofer çıkışı mono'dur.
  Ayrıntılar için Kullanım Kılavuzu'na bakın.
• İki hoparlörlü bir sistemle, hoparlörlere bağlı olmayan hoparlör kablolarına hiçbir şey bağlamayın.

Güç amplifikatörü (ayrı satılır)

Bu bağlantı kullanıldığında hoparlör kabloları kullanılmaz.

1. Subwoofer çıkışı (SUBWOOFER OUTPUT (SUBWOOFER ÇIKIŞI)) 23 cm (9 inç) (STD)
   Düşük aralıklı çıkış (NW)
2. RCA kablosu (ayrı satılır)
3. Güç amplifikatörü
4. Ön çıkış (FRONT OUTPUT (ÖN ÇIKIŞ)) 15 cm (5-7/8 inç) (STD)
   Yüksek aralıklı çıkış (NW)
5. Arka çıkış (REAR OUTPUT (ARKA ÇIKIŞ)) 15 cm (5-7/8 inç) (STD)
   Orta aralıklı çıkış (NW)
6. Sarı/siyah (MUTE (SESSİZ))
   Sessiz işlevine sahip bir ekipman kullanıyorsanız, bu kabloyu söz konusu ekipmandaki Ses Sessiz kablosuna bağlayın. Değilse, Ses Sessiz kablosunu herhangi bir bağlantıdan uzak tutun.
7. Bu ürün
8. Sistem uzaktan kumandası
   Mavi/beyaz kabloya bağlayın (maks. 300 mA 12 V DC).
9. Arka hoparlör (STD)
   Orta aralıklı hoparlör (NW)
10. Ön hoparlör (STD)
    Yüksek aralıklı hoparlör (NW)
11. Subwoofer (STD)
    Düşük aralıklı hoparlör (NW)

NOT
Standart mod (STD) ve ağ modu (NW) arasında uygun hoparlör modunu seçin. Ayrıntılar için Kullanım Kılavuzu'na bakın.

iPod/iPhone ve akıllı telefon
NOTLAR

• Ayrı satılan bir kablo kullanarak harici bir cihazın nasıl bağlanacağına ilişkin ayrıntılar için, kablonun kılavuzuna bakın.
• iPhone'un bağlantısı, çalıştırılması ve uyumluluğu ile ilgili ayrıntılar için Kullanım Kılavuzu'na bakın.
• Akıllı telefonun bağlantısı ve çalıştırılması ile ilgili ayrıntılar için Kullanım Kılavuzu'na bakın.

USB kablolarına kimlik etiketleri takma
Bu ürünü bir araca takmadan önce USB kablolarına (birlikte verilir ve ayrı satılır) kimlik etiketleri takın.

1. USB kablolarını bu ürünün arkasındaki USB bağlantı noktası 1 ve 2'ye bağlayın.
2. Her bir bağlantı noktasına karşılık gelen kimlik etiketlerini, aşağıda gösterildiği gibi USB kablolarına takın. "Port 1 Apple CarPlay" etiketini USB bağlantı noktası 1'e bağlanan USB kablosuna takın.
   "Port 2 Android Auto" etiketini USB bağlantı noktası 2'ye bağlanan USB kablosuna takın.


iPod/iPhone
USB bağlantı noktası aracılığıyla bağlanma

1. USB bağlantı noktası 1
2. USB kablosu 1,5 m (4 ft. 11 inç)
3. iPod/iPhone için USB arabirim kablosu (CD- IU52) (ayrı satılır)
4. iPhone

Akıllı Telefon (Android™ cihazı)
USB bağlantı noktası aracılığıyla bağlanma

1. USB bağlantı noktası 2
2. USB kablosu (CD-MU200 ile birlikte verilir)
3. USB - mikro USB kablosu (USB A - mikro USB B Tipi) (CD-MU200 ile birlikte verilir)
4. Akıllı telefon

Kamera

Arka görüş kamerasını kullandığınızda, vites kolunu REVERSE (R) (GERİ (R)) konumuna getirerek arka görüş görüntüsü videodan otomatik olarak değiştirilir. Camera View (Kamera Görünümü) modu ayrıca sürüş sırasında arkanızda ne olduğunu kontrol etmenizi sağlar.

GİRİŞİ YALNIZCA GERİ VİTES VEYA AYNA GÖRÜNTÜSÜ ARKA GÖRÜŞ KAMERASI İÇİN KULLANIN. DİĞER KULLANIMLAR YARALANMA VEYA HASARA NEDEN OLABİLİR.

• Ekran görüntüsü ters görünebilir.
• Arka görüş kamerasıyla römorkları gözlemleyebilir veya dar bir park yerine geri gidebilirsiniz. Eğlence amaçlı kullanmayın.
• Arka görünümdeki nesneler gerçekte olduğundan daha yakın veya daha uzak görünebilir.
• Aracın arkasını geri giderken veya kontrol ederken görüntülenen tam ekran görüntülerin görüntü alanı biraz farklılık gösterebilir

1. Bu ürün
2. Güç kaynağı
3. Güç kablosu
4. Mor/beyaz (REVERSE-GEAR SIGNAL INPUT (GERİ VİTES SİNYAL GİRİŞİ))
5. Kahverengi (REAR VIEW CAMERA IN (ARKA GÖRÜŞ KAMERASI GİRİŞİ)) 23 cm (9 inç)
6. Sarı (VIDEO INPUT (VİDEO GİRİŞİ)) 23 cm (9 inç)
7. Arka görüş kamerası (ND-BC8) (ayrı satılır)
8. Video çıkışına
9. RCA kablosu (ND-BC8 ile birlikte verilir)
10. RCA kablosu (ayrı satılır)
11. Görüş kamerası (ayrı satılır)

NOTLAR

• Kahverengi kabloya yalnızca arka görüş kamerasını bağlayın. Başka hiçbir ekipman bağlamayın.
• Arka görüş kameralarını kullanmak için bazı uygun ayarlar gereklidir. Ayrıntılar için Kullanım Kılavuzu'na bakın.

Harici video bileşeni

AV girişini kullanma

1. Bu ürün
2. Kırmızı, beyaz (AUDIO INPUT (SES GİRİŞİ)) 23 cm (9 inç)
3. Sarı (VIDEO INPUT (VİDEO GİRİŞİ)) 23 cm (9 inç)
4. RCA kablosu (ayrı satılır)
5. Ses girişine
6. Video girişine
7. Harici video bileşeni (ayrı satılır)

NOT
Harici video bileşenini kullanmak için uygun ayar gereklidir. Ayrıntılar için Kullanım Kılavuzu'na bakın.

Bir AUX girişi kullanma

1. Bu ürün
2. Mini jak AV kablosu (CD-RM10) (ayrı satılır)
3. AUX girişi (AUX IN (AUX GİRİŞİ)) 15 cm (5-7/8 inç)
4. Sarı
5. Kırmızı, beyaz
6. RCA kabloları (ayrı satılır)
7. Video çıkışına
8. Ses çıkışlarına
9. Harici video bileşeni (ayrı satılır)

NOT
Harici video bileşenini kullanmak için uygun ayar gereklidir. Ayrıntılar için Kullanım Kılavuzu'na bakın.

Kablolama için mutlaka bir mini jak AV kablosu (CDRM10) (ayrı satılır) kullanın. Başka kablolar kullanırsanız, kablolama konumu farklı olabilir ve bu da bozuk görüntülere ve seslere neden olabilir.

L: Sol ses (Beyaz)
R: Sağ ses (Kırmızı)
V: Video (Sarı)
G: Toprak

Bir HDMI girişi kullanma

1. Bu ürün
2. HDMI bağlantı noktası
3. High Speed HDMI® Kablosu (ayrı satılır)
4. HDMI cihazı (ayrı satılır)

NOT

High Speed HDMI® Kablosunu bağladığınızda, sabitlemek için kilitleme bağını kullanın.

High Speed HDMI^®'yı sabitleme

Harici cihazı High Speed HDMI® Kablosu ile bağladığınızda, High Speed HDMI® Kablosunu kilitleme bağı ile sabitlediğinizden emin olun.

1. High Speed HDMI® Kablosunu HDMI bağlantı noktasına takın.
2. Kilitleme bağını HDMI bağlantı noktasının üzerindeki kancanın ve High Speed HDMI® Kablosunun etrafına sarın ve ardından High Speed HDMI® Kablosunu sabitlemek için sıkın.

   1. Kanca
   2. Kilitleme bağı
   3. High Speed HDMI® Kablosu

      Kilitleme bağını gereğinden fazla sıkmayın.

Arka ekran

1. Bu ürün
2. Arka ses çıkışı (R. AUDIO OUT)
3. Sarı (REAR MONITOR OUTPUT) 30 cm (11-7/8 in.)
4. Mini pin fiş kablosu (ayrı satılır)
5. RCA kabloları (ayrı satılır)
6. Ses girişine
7. Video girişine
8. RCA giriş jaklarına sahip arka ekran (ayrı satılır)

Sürücünün video izlemesini sağlayan bir yere asla arka ekranı kurmayın, arka koltuklardaki yolcuların video kaynağını izlemesine izin verin.

Kurulum

Kurulumdan önce alınması gereken önlemler

• Bu ürünü asla şu yerlerde veya şu şekilde kurmayın:
  • Araç aniden durduğunda sürücü veya yolcuları yaralayabilecek şekilde.
  • Sürücünün aracı kullanmasına engel olabilecek şekilde, örneğin sürücü koltuğunun önündeki zeminde veya direksiyon simidi veya vites koluna yakın.
• Doğru kurulumu sağlamak için, verilen parçaları belirtilen şekilde kullandığınızdan emin olun. Bu ürünle birlikte herhangi bir parça verilmediyse, parça uyumluluğu bayiniz tarafından kontrol edildikten sonra uyumlu parçaları belirtilen şekilde kullanın. Verilen veya uyumlu olanlar dışında parçalar kullanılırsa, bu ürünün dahili parçalarına zarar verebilir veya gevşeyebilir ve ürün yerinden çıkabilir.
• Kabloların direksiyon kolonu veya vites kolu etrafına sarılması son derece tehlikelidir. Bu ürünü, kablolarını ve kablolarını sürüşü engellemeyecek veya zorlaştırmayacak şekilde kurduğunuzdan emin olun.
• Kabloların bir kapıya veya bir koltuğun kayar mekanizmasına takılarak kısa devreye neden olmadığından emin olun.
• Lütfen bu ürünün kurulumundan sonra aracınızın diğer ekipmanlarının doğru işlevini onaylayın.
• Bu ürünü (i) sürücünün görüşünü engelleyebileceği, (ii) hava yastıkları, tehlike lambası düğmeleri dahil olmak üzere aracın çalıştırma sistemlerinden veya güvenlik özelliklerinden herhangi birinin performansını düşürebileceği veya
  (iii) sürücünün aracı güvenli bir şekilde kullanma yeteneğini bozabileceği yerlere kurmayın.
• Bu ürünü asla gösterge panosunda, kapıda veya sütunda, aracınızın hava yastıklarından birinin açılacağı yerin önüne veya yanına kurmayın. Ön hava yastıklarının açılma alanı için lütfen aracınızın kullanım kılavuzuna bakın.

Kurulumdan önce

• Kurulum için delik açılması veya aracın başka şekilde değiştirilmesi gerekiyorsa, en yakın bayinize danışın.
• Bu ürünü nihai olarak kurmadan önce, bağlantıların doğru olduğunu ve sistemin düzgün çalıştığını doğrulamak için kabloları geçici olarak bağlayın.
• Bu ürünü, LCD panelinin açılmasının vites kolu gibi herhangi bir engel tarafından engellendiği bir konuma kurmayın. Bu ürünü kurmadan önce, LCD panelinin tamamen açıldığında vites kolunu engellemeyecek kadar yeterli alan bıraktığınızdan emin olun. Bu, vites koluyla etkileşime veya bu ürünün mekanizmasında bir arızaya neden olabilir.

Kurulum notları

• Bu ürünü, aşağıdakiler gibi yüksek sıcaklıklara veya neme maruz kalan yerlere kurmayın:
  • Isıtıcıya, havalandırma deliğine veya klimaya yakın yerler.
  • Gösterge panosunun üstü gibi doğrudan güneş ışığına maruz kalan yerler.
  • Kapıya yakın veya aracın zemini gibi yağmura maruz kalabilecek yerler.
• Bu ürünü yatay olarak, 0 ila 30 derece tolerans dahilinde (sola veya sağa 5 derece dahilinde) bir yüzeye kurun. Ünitenin yüzeyi bu toleranslardan daha fazla eğimli olacak şekilde yanlış takılması, aracın konum ekranındaki hataların olasılığını artırır ve aksi takdirde ekran performansının düşmesine neden olabilir.

• Kurulum sırasında, bu üniteyi kullanırken uygun ısı dağılımını sağlamak için, arka panelin arkasında yeterli boşluk bıraktığınızdan ve havalandırma deliklerini kapatmamaları için gevşek kabloları sardığınızdan emin olun.


Bu ürünün yan tarafındaki vida deliklerini kullanarak kurulum

1. Bu ürünü fabrika radyosu montaj braketine sabitleme.

Bu ürünü, vida delikleri braketin vida delikleriyle aynı hizada olacak şekilde konumlandırın ve vidaları her iki tarafta üç konumda sıkın.
Braketin vida deliklerinin şekline bağlı olarak kafes başlı vidaları veya gömme yüzey vidalarını kullanın.

1. Fabrika radyosu montaj braketi
2. Tırnak kurulumu engelliyorsa, yolu kapatmayacak şekilde aşağı doğru bükebilirsiniz.
3. Gösterge paneli veya konsol
4. Kafes başlı vida veya gömme yüzey vidası
   Bu ürünle birlikte verilen vidaları kullandığınızdan emin olun.

GPS antenini takma

Kısaltmak için GPS anten kablosunu kesmeyin veya uzatmak için uzatma kullanmayın. Anten kablosunun değiştirilmesi kısa devreye veya arızaya ve bu üründe kalıcı hasara neden olabilir.

Kurulum notları

• Anten, radyo dalgalarının mümkün olduğunca az engelleneceği düz bir yüzeye kurulmalıdır. Uydudan alım engellenirse radyo dalgaları anten tarafından alınamaz.


1. Gösterge paneli
2. Arka raf

• GPS antenini aracın içine takarken, sisteminizle birlikte verilen metal levhayı kullandığınızdan emin olun. Bu kullanılmazsa, alım hassasiyeti düşük olacaktır.
• Aksesuar metal levhayı kesmeyin. Bu, GPS anteninin hassasiyetini azaltacaktır.
• GPS antenini çıkarırken anten kablosunu çekmemeye dikkat edin. Kablo ayrılabilir.
• GPS antenini boyamayın, çünkü bu performansı etkileyebilir.

Anteni aracın içine takarken (gösterge panosuna veya arka rafa)

GPS antenini, araçtaki herhangi bir sensörün veya havalandırma deliğinin üzerine kurmayın, çünkü bunu yapmak bu tür sensörlerin veya havalandırma deliklerinin düzgün çalışmasına müdahale edebilir ve GPS anteninin altındaki metal levhanın gösterge panosuna düzgün ve güvenli bir şekilde yapışma yeteneğini tehlikeye atabilir.

1. GPS anteni
2. Metal levha
   Arkadaki koruyucu tabakayı soyun.
3. Çift taraflı bant
4. Kelepçeler
   Gerekli olduğunda kabloyu aracın içinde sabitlemek için kelepçeler kullanın.

NOTLAR

• Metal levhayı, GPS anteninin pencereye baktığı mümkün olduğunca düz bir yüzeye yapıştırın.
• GPS antenini çift taraflı bant kullanarak metal levhaya yapıştırın.
• Metal levha, çıkarılması halinde yüzeyde bir iz bırakabilecek güçlü bir yapıştırıcı içerir.
• Metal levhayı takarken küçük parçalar halinde kesmeyin.
• Bazı modeller, GPS uydularından gelen sinyallerin geçmesine izin vermeyen cam kullanır. Bu tür modellerde, GPS antenini aracın dışına takın.

Mikrofonu takma

• Mikrofonu, sürücünün sesini almayı en kolay hale getirecek şekilde, sürücüye olan yönünün ve mesafesinin en uygun olduğu bir yere takın.
• Mikrofonu bağlamadan önce ürünü kapattığınızdan (ACC KAPALI) emin olun.
• Araç modeline bağlı olarak, mikrofonu güneşliğe monte ettiğinizde mikrofon kablosu uzunluğu çok kısa olabilir. Bu gibi durumlarda, mikrofonu direksiyon kolonuna takın.

Güneşliğe montaj

1. Mikrofon kablosunu oluğa takın.

   1. Mikrofon kablosu
   2. Oluk
2. Mikrofon klipsini güneşliğe takın.

   1. Mikrofon klipsi
   2. Kelepçeler
      Gerekli olduğunda kabloyu aracın içinde sabitlemek için ayrı olarak satılan kelepçeler kullanın.

Güneşliği yukarı konumdayken mikrofonu güneşliğe takın. Güneşlik aşağı konumdaysa sürücünün sesini tanıyamaz.

Direksiyon kolonuna montaj

1. Tırnağa basarken mikrofon tabanını kaydırarak mikrofon tabanını mikrofon klipsinden ayırın.

   1. Tırnak
   2. Mikrofon tabanı
2. Mikrofonu direksiyon kolonuna monte edin.

   1. Çift taraflı bant
   2. Kelepçeler
      Gerekli olduğunda kabloyu aracın içinde sabitlemek için ayrı olarak satılan kelepçeler kullanın.

NOT
Mikrofonu direksiyon kolonuna, direksiyon simidinden uzak tutarak takın.

Mikrofon açısını ayarlama
Mikrofon açısı ayarlanabilir.

Önemli güvenlik bilgileri

Arka görüş sistemleri (geri görüş kameraları), ABD ve Kanada'da satılan bazı yeni araçlarda zorunludur. ABD düzenlemeleri 1 Mayıs 2016'da iki yıllık bir aşamalı olarak başladı ve hem ABD hem de Kanada, 1 Mayıs 2018 veya sonrasında üretilen tüm bu tür araçların arka görüş sistemlerine sahip olmasını gerektiriyor. Uyumlu arka görüş sistemleriyle donatılmış araç sahipleri, bu ürünü söz konusu sistemin geçerli düzenlemelere uygunluğunu değiştirecek veya devre dışı bırakacak şekilde kurmamalı veya kullanmamalıdır. Aracınızın ABD veya Kanada düzenlemelerine tabi bir arka görüş sistemine sahip olup olmadığından emin değilseniz, lütfen araç üreticisine veya bayisine başvurun.
Aracınızda fabrika alıcısı aracılığıyla geri görüş görünümünü görüntüleyen uyumlu bir geri görüş kamerası varsa, Pioneer alıcısını fabrika geri görüş kamerasıyla aynı görünüme bağlı ve aynı görünümü görüntülemediği sürece kullanmayın. Fabrika geri görüş kamerasına bağlantı, ayrı olarak satılan bir adaptör gerektirecektir. Tüm araçlara bağlanılamayabilir. Aracınıza özel kurulum seçenekleri için lütfen yetkili bir profesyonel kurulumcuya danışın.

Kılavuzu indir

Burada kılavuzun tam PDF sürümünü indirebilirsiniz, ek güvenlik talimatları, garanti bilgileri, FCC kuralları vb. içerebilir.

Pioneer AVH-W4400NEX Kullanım Kılavuzu indir

Mevcut diller
