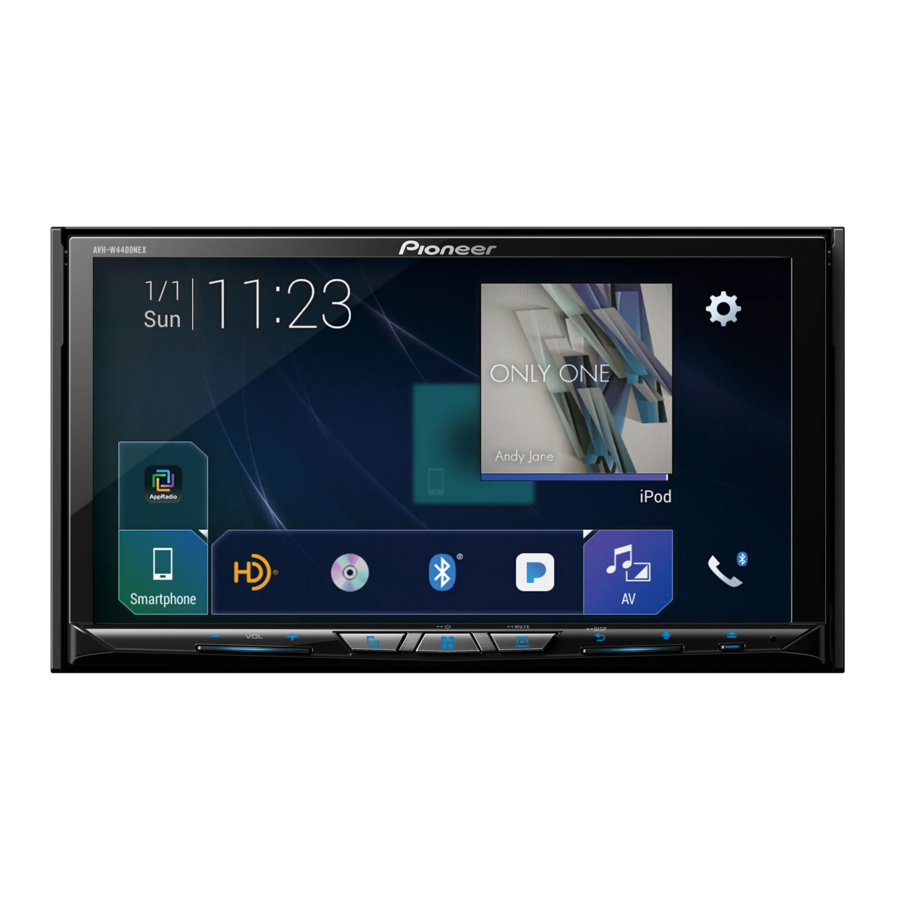

Příručka k Pioneer AVH-W4400NEX

Připojení

Bezpečnostní opatření
Váš nový produkt a tato příručka

• Nepoužívejte tento produkt, žádné aplikace ani volitelnou couvací kameru (pokud jste si ji zakoupili), pokud by vás to jakkoli odvádělo od bezpečného řízení vozidla. Vždy dodržujte pravidla bezpečné jízdy a dodržujte všechny platné dopravní předpisy. Pokud máte potíže s obsluhou tohoto produktu, zastavte, zaparkujte vozidlo na bezpečném místě a před provedením potřebných úprav zatáhněte parkovací brzdu.

• Neinstalujte tento produkt tam, kde by mohl (i) bránit řidiči ve výhledu, (ii) zhoršovat výkon některého z provozních systémů nebo bezpečnostních prvků vozidla, včetně airbagů, tlačítek výstražných světel, nebo (iii) zhoršovat schopnost řidiče bezpečně ovládat vozidlo. V některých případech nemusí být možné tento produkt nainstalovat z důvodu typu vozidla nebo tvaru interiéru vozidla.

Důležité bezpečnostní pokyny

Společnost Pioneer nedoporučuje, abyste si tento produkt instalovali sami. Tento produkt je určen pouze pro profesionální instalaci. Doporučujeme, aby tento produkt nastavoval a instaloval pouze autorizovaný servisní personál společnosti Pioneer, který má speciální školení a zkušenosti s mobilní elektronikou. NIKDY TENTO PRODUKT SAMI NEOBSLUHUJTE.
Instalace nebo servis tohoto produktu a jeho propojovacích kabelů vás může vystavit riziku úrazu elektrickým proudem nebo jiným nebezpečím a může způsobit poškození tohoto produktu, na které se nevztahuje záruka.

Bezpečnostní opatření před připojením systému

Nepodnikněte žádné kroky k manipulaci nebo deaktivaci blokovacího systému parkovací brzdy, který je zaveden pro vaši ochranu. Manipulace s blokovacím systémem parkovací brzdy nebo jeho deaktivace může vést k vážnému zranění nebo smrti.

• Zajistěte veškeré vedení kabelovými svorkami nebo elektrickou páskou. Nenechávejte žádné holé vodiče odkryté.
• Nezapojujte žlutý vodič tohoto produktu přímo do autobaterie. Pokud je vodič připojen přímo k baterii, vibrace motoru mohou nakonec způsobit selhání izolace v místě, kde vodič prochází z prostoru pro cestující do prostoru motoru. Pokud se izolace žlutého vodiče v důsledku kontaktu s kovovými částmi roztrhne, může dojít ke zkratu, což může mít za následek značné nebezpečí.
• Je velmi nebezpečné, aby se kabely omotaly kolem sloupku řízení nebo řadicí páky. Ujistěte se, že jste tento produkt, jeho kabely a vodiče nainstalovali tak, aby nepřekážely při řízení a nebránily v něm.
• Ujistěte se, že kabely a vodiče nebudou překážet nebo se nezachytí o žádné pohyblivé části vozidla, zejména o volant, řadicí páku, parkovací brzdu, posuvné kolejnice sedadel, dveře nebo jakékoli ovládací prvky vozidla.
• Neveďte vodiče tam, kde budou vystaveny vysokým teplotám. Pokud se izolace zahřeje, vodiče se mohou poškodit, což může vést ke zkratu nebo poruše a trvalému poškození produktu.
• Neztrapňujte žádné vodiče. Pokud tak učiníte, ochranný obvod (držák pojistky, pojistkový odpor nebo filtr atd.) nemusí správně fungovat.
• Nikdy nenapájejte jiné elektronické produkty tím, že byste přestřihli izolaci napájecího vodiče tohoto produktu a napojili se na něj. Kapacita proudu vodiče bude překročena, což způsobí přehřátí.

Před instalací tohoto produktu

• Používejte tuto jednotku pouze s 12voltovou baterií a záporným uzemněním. V opačném případě může dojít k požáru nebo poruše.
• Abyste předešli zkratům v elektrickém systému, před instalací se ujistěte, že jste odpojili kabel (–) baterie.

Abyste předešli poškození

• Používejte reproduktory s výkonem nad 50 W (maximální vstupní výkon) a s impedancí mezi 4 Ω a 8 Ω. Pro tento produkt nepoužívejte reproduktory s impedancí 1 Ω až 3 Ω.
• Černý vodič je uzemněn. Při instalaci této jednotky nebo výkonového zesilovače (prodává se samostatně) se ujistěte, že jste nejprve připojili zemnicí vodič. Ujistěte se, že je zemnicí vodič řádně připojen ke kovovým částem karoserie vozu. Zemnicí vodič výkonového zesilovače a zemnicí vodič této jednotky nebo jiného zařízení musí být připojeny k vozu samostatně pomocí různých šroubů. Pokud se šroub zemnicího vodiče uvolní nebo vypadne, může dojít k požáru, vzniku kouře nebo poruše.

  *1 Není součástí dodávky této jednotky
• Při výměně pojistky se ujistěte, že používáte pouze pojistku s hodnotou předepsanou na tomto produktu.
• Při odpojování konektoru tahejte za samotný konektor. Netahejte za vodič, protože byste jej mohli vytáhnout z konektoru.
• Tento produkt nelze nainstalovat do vozidla bez polohy ACC (příslušenství) na spínací skříňce.

• Abyste předešli zkratu, zakryjte odpojený vodič izolační páskou. Zvláště důležité je izolovat všechny nepoužité reproduktorové vodiče, které by v případě, že by nebyly zakryté, mohly způsobit zkrat.
• Pro připojení výkonového zesilovače nebo jiných zařízení k tomuto produktu si přečtěte příručku k připojovanému produktu.
• Grafický symbol umístěný na produktu znamená stejnosměrný proud.

Upozornění pro modrý/bílý vodič

• Když je spínací skříňka zapnutá (ACC ON), je přes modrý/bílý vodič vysílán řídicí signál. Připojte k terminálu dálkového ovládání systému externího výkonového zesilovače, terminálu ovládání relé automatické antény nebo terminálu ovládání napájení zesilovače antény (max. 300 mA 12 V DC). Řídicí signál je vysílán přes modrý/bílý vodič, i když je zvukový zdroj vypnutý.

Když je tento produkt v režimu [Power OFF] (Vypnuto), je řídicí signál také vypnutý. Pokud je režim [Power OFF] (Vypnuto) zrušen, řídicí signál je opět vysílán a anténa je vysunuta pomocí funkce automatické antény (pokud je anténa používána). Dávejte pozor, aby se vysunutá anténa nedostala do kontaktu s žádnými překážkami.

Zadní panel (hlavní terminály)

1. GPS anténa 3,55 m (11 stop 8 palců)
2. Mikrofon 3 m (9 stop 10-1/8 palce)
3. Vstup adaptéru iDatalink Viz návod k obsluze pro
4. Adaptér iDataLink (prodává se samostatně). RGB kabel (dodávaný s navigačním systémem)
5. SiriusXM Connect Vehicle Tuner Viz návod k obsluze pro SiriusXM Connect Vehicle Tuner (prodává se samostatně).
6. Tento produkt
7. Navigační systém Pioneer Kontaktujte svého prodejce a informujte se o připojitelné navigační jednotce.
8. Anténní konektor
9. AV kabel IN/OUT (vstup/výstup)
10. Napájení
11. Pojistka (10 A)
12. Kabelový vzdálený vstup Lze připojit kabelový adaptér dálkového ovládání (prodává se samostatně).

POZNÁMKA
Před použitím a/nebo připojením adaptéru iDatalink Maestro budete muset nejprve flashnout modul Maestro příslušným firmwarem vozidla a hlavní jednotky. Číslo zařízení, které je vyžadováno pro aktivaci, naleznete v následujících dokumentech (viz Návod k obsluze):

• Štítek na obalu tohoto produktu
• Štítek na tomto produktu
• Obrazovka [Firmware Information] (Informace o firmwaru)

Napájecí kabel

NESPRÁVNÉ PŘIPOJENÍ MŮŽE ZPŮSOBIT VÁŽNÉ POŠKOZENÍ NEBO ZRANĚNÍ, VČETNĚ ÚRAZU ELEKTRICKÝM PROUDEM, A ZPŮSOBIT RUŠENÍ PROVOZU PROTIBLOKOVACÍHO BRZDOVÉHO SYSTÉMU VOZIDLA, AUTOMATICKÉ PŘEVODOVKY A INDIKACE RYCHLOMĚRU.

1. K napájení
2. Napájecí kabel
3. Žlutý K terminálu, který je napájen bez ohledu na polohu spínací skříňky.
4. Červený K elektrickému terminálu ovládanému spínací skříňkou (12 V DC) ZAP/VYP
5. Oranžový/bílý
   K terminálu spínače osvětlení.

6. Černý (zem) Ke karoserii vozidla (kov).
7. Fialový/bílý Ze dvou vodičů připojených ke zpětnému světlu připojte ten, ve kterém se mění napětí, když je řadicí páka v poloze ZPĚTNÝ CHOD (R). Toto připojení umožňuje jednotce detekovat, zda se vůz pohybuje dopředu nebo dozadu.
8. Růžový Vstup signálu rychlosti vozu
9. Modrý/bílý Připojte k terminálu ovládání systému výkonového zesilovače (max. 300 mA 12 V DC).
10. Světle zelený Používá se k detekci stavu ZAP/VYP parkovací brzdy. Tento vodič musí být připojen ke straně napájení
11. spínače parkovací brzdy. Strana napájení
12. Spínač parkovací brzdy
13. Uzemnění

POZNÁMKA
Poloha obvodu detekce rychlosti a poloha spínače parkovací brzdy se liší v závislosti na modelu vozidla. Podrobnosti vám sdělí autorizovaný prodejce Pioneer nebo odborník na instalaci.

Vývody reproduktorů

Proveďte tato připojení, pokud používáte subwoofer bez volitelného zesilovače.

1. K napájení
2. Napájecí kabel
3. Levý
4. Pravý
5. Přední reproduktor (STD) nebo reproduktor s vysokým rozsahem (NW)
6. Zadní reproduktor (STD) nebo reproduktor se středním rozsahem (NW)
7. Bílá
8. Bílá/černá
9. Šedá
10. Šedá/černá
11. Zelená
12. Zelená/černá
13. Fialová
14. Fialová/černá
15. Subwoofer (4 Ω)
16. Pokud používáte subwoofer 2 Ω, ujistěte se, že jste subwoofer připojili k fialovému a fialovému/černému vodiči této jednotky. K zelenému a zelenému/černému vodiči nic nepřipojujte.
17. Nepoužito.
18. Subwoofer (4 Ω) × 2

POZNÁMKY

• Pokud je k tomuto produktu místo zadního reproduktoru připojen subwoofer, změňte nastavení zadního výstupu v počátečním nastavení. Výstup subwooferu tohoto produktu je monofonní.
  Podrobnosti naleznete v návodu k obsluze.
• U systému se dvěma reproduktory nic nepřipojujte k vodičům reproduktorů, které nejsou připojeny k reproduktorům.

Zesilovač (prodává se samostatně)

Pokud se toto připojení používá, vývody reproduktorů se nepoužívají.

1. Výstup subwooferu (SUBWOOFER OUTPUT) 23 cm (9 palců) (STD)
   Výstup nízkého rozsahu (NW)
2. Kabel RCA (prodává se samostatně)
3. Zesilovač
4. Přední výstup (FRONT OUTPUT) 15 cm (5-7/8 palců) (STD)
   Výstup s vysokým rozsahem (NW)
5. Zadní výstup (REAR OUTPUT) 15 cm (5-7/8 palců) (STD)
   Výstup se středním rozsahem (NW)
6. Žlutá/černá (MUTE)
   Pokud používáte zařízení s funkcí Mute, připojte tento vodič k vodiči Audio Mute na tomto zařízení. Pokud ne, nechte vodič Audio Mute bez připojení.
7. Tento produkt
8. Dálkové ovládání systému
   Připojte ke kabelu modrá/bílá (max. 300 mA 12 V DC).
9. Zadní reproduktor (STD)
   Reproduktor se středním rozsahem (NW)
10. Přední reproduktor (STD)
    Reproduktor s vysokým rozsahem (NW)
11. Subwoofer (STD)
    Reproduktor s nízkým rozsahem (NW)

POZNÁMKA
Vyberte vhodný režim reproduktoru mezi standardním režimem (STD) a síťovým režimem (NW). Podrobnosti naleznete v návodu k obsluze.

iPod/iPhone a smartphone
POZNÁMKY

• Podrobnosti o tom, jak připojit externí zařízení pomocí samostatně prodávaného kabelu, naleznete v příručce ke kabelu.
• Podrobnosti týkající se připojení, provozu a kompatibility iPhonu naleznete v návodu k obsluze.
• Podrobnosti týkající se připojení a provozu smartphonu naleznete v návodu k obsluze.

Připevnění identifikačních štítků na kabely USB
Před instalací tohoto produktu do vozidla připevněte identifikační štítky na kabely USB (dodávané a prodávané samostatně).

1. Připojte kabely USB k portu USB 1 a 2 na zadní straně tohoto produktu.
2. Připevněte identifikační štítky odpovídající každému portu na kabely USB, jak je znázorněno níže. Připevněte štítek "Port 1 Apple CarPlay" na kabel USB připojený k portu USB 1.
   Připevněte štítek "Port 2 Android Auto" na kabel USB připojený k portu USB 2.


iPod/iPhone
Připojení přes port USB

1. Port USB1
2. Kabel USB 1,5 m (4 ft. 11 in.)
3. Kabel rozhraní USB pro iPod/iPhone (CD- IU52) (prodává se samostatně)
4. iPhone

Smartphone (zařízení Android™)
Připojení přes port USB

1. Port USB2
2. Kabel USB (dodávaný s CD-MU200)
3. Kabel USB – micro USB (typ USB A – micro USB B) (dodávaný s CD-MU200)
4. Smartphone

Kamera

Když používáte zadní kameru, obraz ze zadní kamery se automaticky přepne z videa posunutím řadicí páky do polohy REVERSE (R) (ZPÁTEČKA (R)). Režim Camera View (Zobrazení kamery) vám také umožňuje kontrolovat, co je za vámi, během jízdy.

POUŽÍVEJTE VSTUP POUZE PRO ZPĚTNÉ NEBO ZRCADLOVÉ ZADNÍ KAMERY. JINÉ POUŽITÍ MŮŽE ZPŮSOBIT ZRANĚNÍ NEBO ŠKODY.

• Obraz na obrazovce se může zobrazit obráceně.
• Se zadní kamerou můžete sledovat přívěsy nebo couvat do těsného parkovacího místa. Nepoužívejte pro zábavní účely.
• Objekty v zpětném zrcátku se mohou zdát bližší nebo vzdálenější než ve skutečnosti.
• Oblast obrazu obrázků na celé obrazovce zobrazených při couvání nebo kontrole zadní části vozidla se může mírně lišit

1. Tento produkt
2. Napájení
3. Napájecí kabel
4. Fialová/bílá (REVERSE-GEAR SIGNAL INPUT) (VSTUP SIGNÁLU ZPÁTEČKY)
5. Hnědá (REAR VIEW CAMERA IN) (VSTUP ZADNÍ KAMERY) 23 cm (9 palců)
6. Žlutá (VIDEO INPUT) (VIDEO VSTUP) 23 cm (9 palců)
7. Zadní kamera (ND-BC8) (prodává se samostatně)
8. K video výstupu
9. Kabel RCA (dodávaný s ND-BC8)
10. Kabel RCA (prodává se samostatně)
11. Zobrazit kameru (prodává se samostatně)

POZNÁMKY

• Připojte pouze zadní kameru k hnědému kabelu. Nepřipojujte žádné jiné zařízení.
• Pro použití zadní kamery jsou vyžadována některá vhodná nastavení. Podrobnosti naleznete v návodu k obsluze.

Externí videosoučást

Použití AV vstupu

1. Tento produkt
2. Červená, bílá (AUDIO INPUT) (AUDIO VSTUP) 23 cm (9 palců)
3. Žlutá (VIDEO INPUT) (VIDEO VSTUP) 23 cm (9 palců)
4. Kabel RCA (prodává se samostatně)
5. K audio vstupu
6. K video vstupu
7. Externí videosoučást (prodává se samostatně)

POZNÁMKA
Pro použití externí videosoučásti je vyžadováno příslušné nastavení. Podrobnosti naleznete v návodu k obsluze.

Použití vstupu AUX

1. Tento produkt
2. AV kabel s mini konektorem (CD-RM10) (prodává se samostatně)
3. Vstup AUX (AUX IN) 15 cm (5-7/8 palců)
4. Žlutá
5. Červená, bílá
6. Kabely RCA (prodávají se samostatně)
7. K video výstupu
8. K audio výstupům
9. Externí videosoučást (prodává se samostatně)

POZNÁMKA
Pro použití externí videosoučásti je vyžadováno příslušné nastavení. Podrobnosti naleznete v návodu k obsluze.

Pro zapojení používejte AV kabel s mini konektorem (CDRM10) (prodává se samostatně). Pokud používáte jiné kabely, může se poloha zapojení lišit, což má za následek rušení obrazu a zvuku.

L: Levý zvuk (bílý)
R: Pravý zvuk (červený)
V: Video (žluté)
G: Uzemnění

Použití vstupu HDMI

1. Tento produkt
2. Port HDMI
3. Vysokorychlostní kabel HDMI® (prodává se samostatně)
4. Zařízení HDMI (prodává se samostatně)

POZNÁMKA

Při připojování vysokorychlostního kabelu HDMI® jej bezpečně upevněte pomocí stahovací pásky.

Zajištění vysokorychlostního HDMI^®

Při připojování externího zařízení vysokorychlostním kabelem HDMI® nezapomeňte vysokorychlostní kabel HDMI® upevnit stahovací páskou.

1. Vložte vysokorychlostní kabel HDMI® do portu HDMI.
2. Omotejte stahovací pásku kolem háku nad portem HDMI a vysokorychlostního kabelu HDMI® a poté ji utáhněte, abyste zajistili vysokorychlostní kabel HDMI®.

   1. Hák
   2. Stahovací páska
   3. Vysokorychlostní kabel HDMI®

      Neutahujte stahovací pásku více, než je nutné.

Zadní displej

1. Tento produkt
2. Zadní audio výstup (R. AUDIO OUT)
3. Žlutý (REAR MONITOR OUTPUT) 30 cm (11-7/8 in.)
4. Kabel s mini konektorem (prodává se samostatně)
5. Kabely RCA (prodávají se samostatně)
6. K audio vstupu
7. K video vstupu
8. Zadní displej se vstupními konektory RCA (prodává se samostatně)

NIKDY neinstalujte zadní displej na místo, které by umožňovalo řidiči sledovat video, nebo cestujícím na zadních sedadlech sledovat video zdroj.

Instalace

Bezpečnostní opatření před instalací

• Nikdy neinstalujte tento produkt na místech nebo způsobem, který:
  • By mohl zranit řidiče nebo cestující, pokud vozidlo náhle zastaví.
  • Může narušit ovládání vozidla řidičem, například na podlaze před sedadlem řidiče nebo v blízkosti volantu nebo řadicí páky.
• Abyste zajistili správnou instalaci, používejte dodané díly způsobem, jak je uvedeno. Pokud s tímto produktem nejsou dodány žádné díly, používejte kompatibilní díly způsobem, jak je uvedeno, poté, co si u svého prodejce ověříte kompatibilitu dílů. Pokud jsou použity jiné než dodané nebo kompatibilní díly, mohou poškodit vnitřní části tohoto produktu nebo se mohou uvolnit a produkt se může odpojit.
• Je velmi nebezpečné nechat kabely ovinout kolem sloupku řízení nebo řadicí páky. Ujistěte se, že jste tento produkt, jeho kabely a vodiče nainstalovali tak, aby nepřekážely nebo neztěžovaly řízení.
• Ujistěte se, že se vodiče nemohou zachytit do dveří nebo posuvného mechanismu sedadla, což by mohlo způsobit zkrat.
• Po instalaci tohoto produktu potvrďte správnou funkci ostatního vybavení vašeho vozidla.
• Neinstalujte tento produkt tam, kde by mohl (i) bránit řidiči ve výhledu, (ii) zhoršit výkon jakéhokoli z provozních systémů nebo bezpečnostních prvků vozidla, včetně airbagů, tlačítek výstražných světel nebo
  (iii) zhoršit schopnost řidiče bezpečně ovládat vozidlo.
• Nikdy neinstalujte tento produkt před nebo vedle místa na palubní desce, dveřích nebo sloupku, ze kterého by se aktivoval jeden z airbagů vašeho vozidla. Informace o oblasti aktivace čelních airbagů naleznete v uživatelské příručce k vozidlu.

Před instalací

• Pokud instalace vyžaduje vrtání otvorů nebo jiné úpravy vozidla, poraďte se s nejbližším prodejcem.
• Před provedením finální instalace tohoto produktu dočasně připojte kabeláž, abyste se ujistili, že jsou připojení správná a systém funguje správně.
• Neinstalujte tento produkt do polohy, kde by otevírání LCD panelu bránily nějaké překážky, jako je řadicí páka. Před instalací tohoto produktu se ujistěte, že je ponechán dostatečný prostor, aby LCD panel nebránil řadicí páce, když je plně otevřený. To může způsobit rušení řadicí páky nebo poruchu mechanismu tohoto produktu.

Poznámky k instalaci

• Neinstalujte tento produkt na místech vystavených vysokým teplotám nebo vlhkosti, jako jsou:
  • Místa v blízkosti ohřívače, ventilátoru nebo klimatizace.
  • Místa vystavená přímému slunečnímu světlu, například na horní straně palubní desky.
  • Místa, která mohou být vystavena dešti, například v blízkosti dveří nebo na podlaze vozidla.
• Instalujte tento produkt vodorovně na povrch s tolerancí 0 až 30 stupňů (do 5 stupňů doleva nebo doprava). Nesprávná instalace jednotky s povrchem nakloněným více, než jsou tyto tolerance, zvyšuje potenciál chyb v zobrazení polohy vozidla a může jinak způsobit snížení výkonu zobrazení.

• Při instalaci, abyste zajistili správný rozptyl tepla při používání této jednotky, se ujistěte, že ponecháváte dostatek místa za zadním panelem, a zabalte všechny volné kabely tak, aby neblokovaly větrací otvory.


Instalace pomocí otvorů pro šrouby na straně tohoto produktu

1. Připevnění tohoto produktu k tovární montážní konzole rádia.

Umístěte tento produkt tak, aby otvory pro šrouby byly zarovnány s otvory pro šrouby konzoly, a utáhněte šrouby na třech místech na každé straně.
Použijte buď šrouby s příhradovou hlavou, nebo šrouby s lícovanou hlavou, v závislosti na tvaru otvorů pro šrouby konzoly.

1. Tovární montážní konzole rádia
2. Pokud západka brání instalaci, můžete ji ohnout dolů z cesty.
3. Palubní deska nebo konzole
4. Šroub s příhradovou hlavou nebo šroub s lícovanou hlavou
   Používejte pouze šrouby dodané s tímto produktem.

Instalace antény GPS

Nezkracujte vodič antény GPS jeho přestřižením ani jej neprodlužujte pomocí prodlužovacího kabelu. Úprava kabelu antény by mohla vést ke zkratu nebo poruše a trvalému poškození tohoto produktu.

Poznámky k instalaci

• Anténa by měla být instalována na rovném povrchu, kde budou rádiové vlny blokovány co nejméně. Rádiové vlny nemohou být anténou přijímány, pokud je blokován příjem ze satelitu.


1. Palubní deska
2. Zadní police

• Při instalaci antény GPS uvnitř vozidla se ujistěte, že používáte kovový plech dodaný se systémem. Pokud se nepoužije, bude citlivost příjmu slabá.
• Neřežte přídavný kovový plech. Snížila by se tím citlivost antény GPS.
• Při vyjímání antény GPS dávejte pozor, abyste za vodič antény netahali. Vodič se může odpojit.
• Anténu GPS nenatírejte, mohlo by to ovlivnit její výkon.

Při instalaci antény uvnitř vozidla (na palubní desku nebo zadní polici)

Neinstalujte anténu GPS přes žádné senzory nebo větrací otvory na palubní desce vozidla, protože by to mohlo narušit správnou funkci těchto senzorů nebo větracích otvorů a mohlo by to ohrozit schopnost kovového plechu pod anténou GPS správně a bezpečně přilnout k palubní desce.

1. Anténa GPS
2. Kovový plech
   Sloupněte ochrannou fólii na zadní straně.
3. Oboustranná lepicí páska
4. Svorky
   Použijte svorky k upevnění vodiče tam, kde je to nutné, uvnitř vozidla.

POZNÁMKY

• Připevněte kovový plech na povrch co nejrovněji, kde anténa GPS směřuje k oknu.
• Připevněte anténu GPS na kovový plech pomocí oboustranné lepicí pásky.
• Kovový plech obsahuje silné lepidlo, které může po odstranění zanechat na povrchu stopy.
• Při připevňování kovového plechu jej nerozřezávejte na malé kousky.
• Některé modely používají okenní sklo, které nepropouští signály ze satelitů GPS. U takových modelů instalujte anténu GPS na vnější stranu vozidla.

Instalace mikrofonu

• Nainstalujte mikrofon na místo, kde jeho směr a vzdálenost od řidiče usnadňují zachycení hlasu řidiče.
• Před připojením mikrofonu se ujistěte, že jste produkt vypnuli (ACC OFF).
• V závislosti na modelu vozidla může být délka kabelu mikrofonu příliš krátká, když mikrofon namontujete na sluneční clonu. V takových případech nainstalujte mikrofon na sloupek řízení.

Montáž na sluneční clonu

1. Umístěte vodič mikrofonu do drážky.

   1. Vodič mikrofonu
   2. Drážka
2. Připevněte sponu mikrofonu na sluneční clonu.

   1. Spona mikrofonu
   2. Svorky
      Použijte samostatně prodávané svorky k upevnění vodiče tam, kde je to nutné, uvnitř vozidla.

Nainstalujte mikrofon na sluneční clonu, když je v horní poloze. Nerozpozná hlas řidiče, pokud je sluneční clona ve spodní poloze.

Instalace na sloupek řízení

1. Oddělte základnu mikrofonu od spony mikrofonu posunutím základny mikrofonu a současným stisknutím jazýčku.

   1. Jazýček
   2. Základna mikrofonu
2. Namontujte mikrofon na sloupek řízení.

   1. Oboustranná lepicí páska
   2. Svorky
      Použijte samostatně prodávané svorky k upevnění vodiče tam, kde je to nutné, uvnitř vozidla.

POZNÁMKA
Nainstalujte mikrofon na sloupek řízení tak, aby byl mimo dosah volantu.

Nastavení úhlu mikrofonu
Úhel mikrofonu lze nastavit.

Důležité bezpečnostní informace

Systémy pro vidění dozadu (couvací kamery) jsou vyžadovány v některých nových vozidlech prodávaných v USA a Kanadě. Předpisy USA začaly podle dvouletého postupného zavádění 1. května 2016 a USA i Kanada vyžadují, aby všechna taková vozidla vyrobená 1. května 2018 nebo později měla systémy pro vidění dozadu. Majitelé vozidel vybavených systémy pro vidění dozadu, které splňují požadavky, by neměli instalovat ani používat tento produkt způsobem, který by změnil nebo znemožnil soulad tohoto systému s platnými předpisy. Pokud si nejste jisti, zda má vaše vozidlo systém pro vidění dozadu, který podléhá předpisům USA nebo Kanady, obraťte se na výrobce nebo prodejce vozidla.
Pokud má vaše vozidlo couvací kameru, která zobrazuje pohled dozadu prostřednictvím továrního přijímače, nepoužívejte přijímač Pioneer, pokud není připojen k tovární couvací kameře a nezobrazuje stejný pohled jako ona. Připojení k tovární couvací kameře bude vyžadovat adaptér, který se prodává samostatně. Ne všechna vozidla se mohou připojit. Ohledně možností instalace specifických pro vaše vozidlo se obraťte na kvalifikovaného odborného instalatéra.

Stáhnout návod

Zde si můžete stáhnout úplnou verzi návodu ve formátu pdf, může obsahovat další bezpečnostní pokyny, informace o záruce, pravidla FCC atd.

Stáhnout Příručka k Pioneer AVH-W4400NEX

Dostupné jazyky
