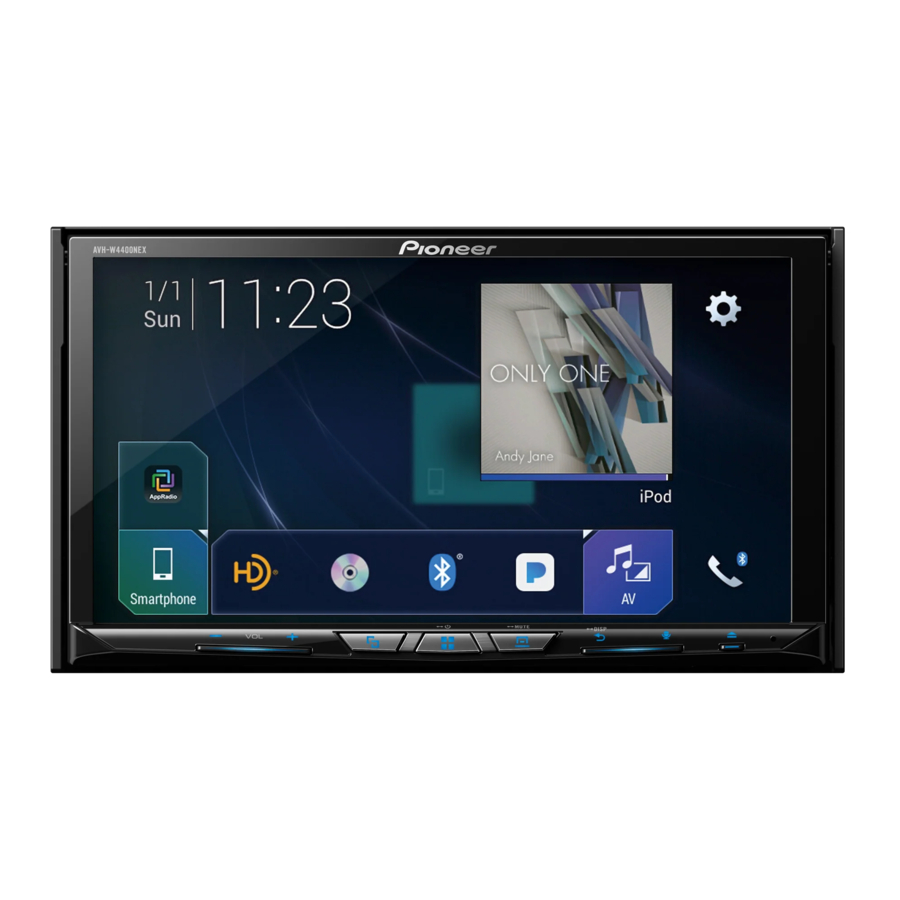

Pioneer AVH-W4400NEX qo'llanmasi

Ulanish

Ehtiyot choralari
Sizning yangi mahsulotingiz va ushbu qo'llanma

• Agar ushbu mahsulot, har qanday ilovalar yoki orqa ko'rinish kamerasi opsiyasidan (agar sotib olingan bo'lsa) foydalanish avtomobilingizni xavfsiz boshqarishdan chalg'itsa, ulardan foydalanmang. Har doim xavfsiz haydash qoidalariga rioya qiling va barcha mavjud yo'l harakati qoidalariga amal qiling. Agar ushbu mahsulotni ishlatishda qiyinchiliklarga duch kelsangiz, to'xtab, avtomobilingizni xavfsiz joyga qo'ying va kerakli sozlashlarni amalga oshirishdan oldin to'xtash tormozini qo'llang.

• Ushbu mahsulotni o'rnatmang, agar u (i) haydovchining ko'rish qobiliyatiga to'sqinlik qilsa, (ii) xavfsizlik yostiqchalari, xavfli lampochka tugmalari kabi transport vositasining har qanday operatsion tizimining ishlashiga ta'sir qilsa yoki (iii) haydovchining transport vositasini xavfsiz boshqarish qobiliyatiga ta'sir qilsa. Ba'zi hollarda, transport vositasining turi yoki transport vositasi ichki qismining shakli tufayli ushbu mahsulotni o'rnatishning iloji bo'lmasligi mumkin.

Muhim himoya choralari

Pioneer ushbu mahsulotni o'zingiz o'rnatishingizni tavsiya etmaydi. Ushbu mahsulot faqat professional o'rnatish uchun mo'ljallangan. Ushbu mahsulotni faqat mobil elektronikada maxsus tayyorgarlik va tajribaga ega bo'lgan vakolatli Pioneer xizmat ko'rsatuvchi xodimlari o'rnatishini tavsiya etamiz. HECH QACHON USHBU MAHSULOTGA O'ZINGIZ XIZMAT KO'RSATMAYING.
Ushbu mahsulotni va uning ulanish kabellarini o'rnatish yoki ularga xizmat ko'rsatish sizni elektr toki urishi yoki boshqa xavf-xatarlarga duchor qilishi mumkin va kafolat bilan qoplanmagan ushbu mahsulotga zarar yetkazishi mumkin.

Tizimni ulashdan oldin ehtiyot choralari

Sizni himoya qilish uchun o'rnatilgan to'xtash tormozi blokirovka tizimini buzish yoki o'chirish uchun hech qanday qadamlar qo'ymang. To'xtash tormozi blokirovka tizimini buzish yoki o'chirish jiddiy jarohat yoki o'limga olib kelishi mumkin.

• Barcha simlarni kabel qisqichlari yoki elektr lentalari bilan mahkamlang. Hech qanday yalang'och simning ochiq qolishiga yo'l qo'ymang.
• Ushbu mahsulotning sariq simini to'g'ridan-to'g'ri transport vositasining akkumulyatoriga ulamang. Agar sim to'g'ridan-to'g'ri akkumulyatorga ulangan bo'lsa, dvigatel tebranishi oxir-oqibat izolyatsiyaning sim yo'lovchilar xonasidan dvigatel xonasiga o'tadigan joyda ishdan chiqishiga olib kelishi mumkin. Agar sariq simning izolyatsiyasi metall qismlar bilan aloqa qilish natijasida yirtilgan bo'lsa, qisqa tutashuv yuzaga kelishi mumkin, bu esa katta xavf tug'diradi.
• Kabellarning rul ustuni yoki uzatish рычагиga o'ralashiga yo'l qo'yish juda xavflidir. Ushbu mahsulotni, uning kabellari va simlarini haydashga to'sqinlik qilmaydigan yoki xalaqit bermaydigan tarzda o'rnatishga ishonch hosil qiling.
• Kabellar va simlar transport vositasining har qanday harakatlanuvchi qismlariga, ayniqsa rul, uzatish рычаги, to'xtash tormozi, suriluvchi o'rindiq yo'laklari, eshiklar yoki transport vositasining har qanday boshqaruv elementlariga xalaqit bermasligiga yoki ularga ilashmasligiga ishonch hosil qiling.
• Simlarni yuqori haroratga ta'sir qiladigan joyga o'tkazmang. Agar izolyatsiya qizib ketsa, simlar shikastlanishi mumkin, natijada qisqa tutashuv yoki nosozlik yuzaga keladi va mahsulotga doimiy zarar yetadi.
• Hech qanday simlarni qisqartirmang. Agar shunday qilsangiz, himoya davri (sig'im ushlagichi, sig'imli rezistor yoki filtr va hokazo) to'g'ri ishlamay qolishi mumkin.
• Hech qachon ushbu mahsulotning quvvat manbai simining izolyatsiyasini kesib, simga ulanish orqali boshqa elektron mahsulotlarga quvvat bermang. Simning o'tkazish qobiliyati oshib ketadi, bu esa qizib ketishga olib keladi.

Ushbu mahsulotni o'rnatishdan oldin

• Ushbu qurilmani faqat 12 voltli akkumulyator va manfiy topraklama bilan ishlating. Buni qilmaslik yong'in yoki nosozlikka olib kelishi mumkin.
• Elektr tizimidagi qisqa tutashuvlarning oldini olish uchun o'rnatishdan oldin (–) akkumulyator kabelini uzib qo'yganingizga ishonch hosil qiling.

Zararni oldini olish uchun

• 50 Vt dan ortiq (maksimal kirish quvvati) va 4 Ω dan 8 Ω gacha (qarshilik qiymati) bo'lgan karnaylardan foydalaning. Ushbu mahsulot uchun 1 Ω dan 3 Ω gacha bo'lgan karnaylardan foydalanmang.
• Qora sim topraklamadir. Ushbu qurilmani yoki quvvat kuchaytirgichini (ayrim sotiladi) o'rnatayotganda, avval topraklama simini ulaganingizga ishonch hosil qiling. Topraklama simi avtomobil korpusining metall qismlariga to'g'ri ulanganligini ta'minlang. Quvvat kuchaytirgichining topraklama simi va ushbu qurilmaning yoki boshqa har qanday qurilmaning topraklama simi avtomobilga alohida, turli xil vintlar bilan ulanishi kerak. Agar topraklama simining vinti bo'shashsa yoki tushib ketsa, u tutun yoki nosozlikni keltirib chiqaruvchi yong'inga olib kelishi mumkin.

  *1 Ushbu qurilma uchun ta'minlanmagan
• Sig'imni almashtirayotganda, faqat ushbu mahsulotda belgilangan sig'imdan foydalanishga ishonch hosil qiling.
• Ulagichni uzayotganda, ulagichning o'zini torting. Simni ulagichdan chiqarib yuborishingiz mumkinligi sababli, simni tortmang.
• Ushbu mahsulotni ateşleme kalitida ACC (qo'shimcha) pozitsiyasi bo'lmagan transport vositasiga o'rnatib bo'lmaydi.

• Qisqa tutashuvning oldini olish uchun, uzilgan simni izolyatsiya lentalari bilan yoping. Ayniqsa, ishlatilmaydigan barcha karnay simlarini izolyatsiya qilish muhim, chunki ular ochiq qoldirilsa, qisqa tutashuvga olib kelishi mumkin.
• Ushbu mahsulotga quvvat kuchaytirgichini yoki boshqa qurilmalarni ulash uchun ulanadigan mahsulot uchun qo'llanmaga murojaat qiling.
• Mahsulotga joylashtirilgan grafik belgi to'g'ridan-to'g'ri tokni bildiradi.

Ko'k/oq sim uchun e'tibor bering

• Ateşleme kaliti yoqilganda (ACC ON), boshqaruv signali ko'k/oq sim orqali chiqariladi. Tashqi quvvat kuchaytirgichining tizimni masofadan boshqarish terminaliga, avtomatik antenna релесиni boshqarish terminaliga yoki antenna kuchaytirgich quvvatini boshqarish terminaliga ulang (maks. 300 mA 12 V DC). Boshqaruv signali audio manbai o'chirilgan bo'lsa ham, ko'k/oq sim orqali chiqariladi.

Ushbu mahsulot [Power OFF] (Quvvat o'chirilgan) rejimida bo'lganda, boshqaruv signali ham o'chiriladi. Agar [Power OFF] (Quvvat o'chirilgan) rejimi bekor qilinsa, boshqaruv signali yana chiqariladi va antenna avtomatik antenna funksiyasi bilan uzaytiriladi (agar antenna ishlatilayotgan bo'lsa). Uzaytirilgan antenna hech qanday to'siqlar bilan aloqa qilmasligi uchun ehtiyot bo'ling.

Orqa panel (asosiy terminallar)

1. GPS antenna 3,55 m (11 fut 8 dyuym)
2. Mikrofon 3 m (9 fut 10-1/8 dyuym)
3. iDatalink adapter kirishi Qo'llanmaga qarang
4. iDataLink adapter (ayrim sotiladi). RGB kabeli (navigatsiya tizimi bilan ta'minlangan)
5. SiriusXM Connect Vehicle Tuner SiriusXM Connect Vehicle Tuner (ayrim sotiladi) uchun qo'llanmaga murojaat qiling.
6. Ushbu mahsulot
7. Pioneer navigatsiya tizimi Ulanishi mumkin bo'lgan navigatsiya qurilmasi haqida bilish uchun dileringizga murojaat qiling.
8. Antenna uyasi
9. AV kabeli IN/OUT
10. Quvvat manbai
11. Sig'im (10 A)
12. Simli masofadan boshqarish pulti kirishi Qattiq simli masofadan boshqarish pulti adapterini ulash mumkin (ayrim sotiladi).

ESLATMA
iDatalink Maestro adapteridan foydalanish va/yoki ulashdan oldin, avval Maestro modulini tegishli transport vositasi va bosh qurilma прошивкаси bilan тозалашингиз kerak bo'ladi. Faollashtirish uchun zarur bo'lgan qurilma raqamini quyidagilarda topishingiz mumkin (Foydalanish Qo'llanmasiga qarang):

• Ushbu mahsulot qadoqining yorlig'i
• Ushbu mahsulotning yorlig'i
• [Firmware Information] (прошивка haqida ma'lumot) ekrani

Quvvat simi

NOTO'G'RI ULASH ELEKTR TOKI URISHI VA TRANSPORT VOSITASINING тормозга QARSHI TIZIMI, AVTOMAT UZATMALARI VA SPIDOMETR KO'RSATKICHINING ISHLASHIGA XALQ BERISHNI O'Z ICHIGA OLADIGAN JIDDIY ZARAR YOKI JAROhatGA OLIB KELISHI MUMKIN.

1. Quvvat manbaiga
2. Quvvat simi
3. Sariq Ateşleme kaliti pozitsiyasidan qat'i nazar, quvvat bilan ta'minlangan terminalga.
4. Qizil Ateşleme kaliti (12 V DC) ON/OFF bilan boshqariladigan elektr terminaliga
5. To'q sariq/oq
   Yoritish kaliti terminaliga.

6. Qora (topraklama) Transport vositasining (metall) korpusiga.
7. Binafsha/oq Orqa chiroqqa ulangan ikkita simdan uzatma рычаги REVERSE (R) (ORQAGA) holatida bo'lganda kuchlanish o'zgaradigan simni ulang. Ushbu ulanish qurilmaga avtomobil oldinga yoki orqaga harakatlanayotganini aniqlash imkonini beradi.
8. Pushti Avtomobil tezligi signali kirishi
9. Ko'k/oq Quvvat kuchaytirgichining tizimni boshqarish terminaliga ulang (maks. 300 mA 12 V DC).
10. Ochiq yashil To'xtash tormozining ON/OFF holatini aniqlash uchun ishlatiladi. Ushbu simning quvvat manbai tomoniga ulanishi kerak
11. to'xtash tormozi kaliti. Quvvat manbai tomoni
12. To'xtash tormozi kaliti
13. Topraklama tomoni

ESLATMA
Tezlikni aniqlash davri va to'xtash tormozi kalitining joylashuvi transport vositasi modeliga qarab farq qiladi. Tafsilotlar uchun vakolatli Pioneer dileringizga yoki o'rnatish bo'yicha mutaxassisga murojaat qiling.

Karnay simlari

Qo'shimcha kuchaytirgichsiz sabvuferdan foydalanilganda ushbu ulanishlarni bajaring.

1. Quvvat manbaiga
2. Quvvat kabeli
3. Chap
4. O'ng
5. Old karnay (STD) yoki yuqori diapazonli karnay (NW)
6. Orqa karnay (STD) yoki o'rta diapazonli karnay (NW)
7. Oq
8. Oq/qora
9. Kulrang
10. Kulrang/qora
11. Yashil
12. Yashil/qora
13. Binafsha
14. Binafsha/qora
15. Sabvufer (4 Ω)
16. Agar 2 Ω li sabvuferdan foydalansangiz, sabvuferni ushbu qurilmaning binafsha va binafsha/qora simlariga ulang. Yashil va yashil/qora simlarga hech narsa ulamang.
17. Ishlatilmaydi.
18. Sabvufer (4 Ω) × 2

ESLATMALAR

• Agar orqa karnay o'rniga ushbu mahsulotga sabvufer ulangan bo'lsa, dastlabki sozlamalarda orqa chiqish sozlamasini o'zgartiring. Ushbu mahsulotning sabvufer chiqishi monauraldir.
  Batafsil ma'lumot uchun Operatsiya qo'llanmasiga murojaat qiling.
• Ikki karnayli tizim bilan karnaylarga ulanmagan karnay simlariga hech narsa ulamang.

Quvvat kuchaytirgichi (alohida sotiladi)

Ushbu ulanish ishlatilganda karnay simlari ishlatilmaydi.

1. Sabvufer chiqishi (SUBWOOFER OUTPUT) 23 sm (9 dyuym) (STD)
   Past diapazonli chiqish (NW)
2. RCA kabeli (alohida sotiladi)
3. Quvvat kuchaytirgichi
4. Old chiqish (FRONT OUTPUT) 15 sm (5-7/8 dyuym) (STD)
   Yuqori diapazonli chiqish (NW)
5. Orqa chiqish (REAR OUTPUT) 15 sm (5-7/8 dyuym) (STD)
   O'rta diapazonli chiqish (NW)
6. Sariq/qora (MUTE)
   Agar siz Mute (Ovozni o'chirish) funktsiyasi bilan jihozdan foydalansangiz, ushbu simni ushbu jihozdagi Audio Mute (Audio o'chirish) simiga ulang. Agar yo'q bo'lsa, Audio Mute (Audio o'chirish) simini hech qanday ulanishsiz saqlang.
7. Ushbu mahsulot
8. Tizimni masofadan boshqarish pulti
   Moviy/oq kabelga ulang (maks. 300 mA 12 V DC).
9. Orqa karnay (STD)
   O'rta diapazonli karnay (NW)
10. Old karnay (STD)
    Yuqori diapazonli karnay (NW)
11. Sabvufer (STD)
    Past diapazonli karnay (NW)

ESLATMA
Standart rejim (STD) va tarmoq rejimi (NW) o'rtasida tegishli karnay rejimini tanlang. Batafsil ma'lumot uchun Operatsiya qo'llanmasiga murojaat qiling.

iPod/iPhone va smartfon
ESLATMALAR

• Alohida sotiladigan kabel yordamida tashqi qurilmani qanday ulash haqida batafsil ma'lumot olish uchun kabel qo'llanmasiga murojaat qiling.
• iPhone-ni ulash, ishlatish va mosligi haqida batafsil ma'lumot olish uchun Operatsiya qo'llanmasiga murojaat qiling.
• Smartfonni ulash va ishlatish haqida batafsil ma'lumot olish uchun Operatsiya qo'llanmasiga murojaat qiling.

USB kabellariga identifikatsiya yorliqlarini biriktirish
Ushbu mahsulotni transport vositasiga o'rnatishdan oldin USB kabellariga (ta'minlangan va alohida sotiladigan) identifikatsiya yorliqlarini biriktiring.

1. USB kabellarini ushbu mahsulotning orqa tomonidagi USB port 1 va 2 ga ulang.
2. Har bir portga mos keladigan identifikatsiya yorliqlarini quyida ko'rsatilgandek USB kabellariga biriktiring. "Port 1 Apple CarPlay" yorlig'ini USB port 1 ga ulangan USB kabeliga biriktiring.
   "Port 2 Android Auto" yorlig'ini USB port 2 ga ulangan USB kabeliga biriktiring.


iPod/iPhone
USB port orqali ulanish

1. USB port1
2. USB kabeli 1,5 m (4 fut. 11 dyuym)
3. iPod/iPhone uchun USB interfeysi kabeli (CD- IU52) (alohida sotiladi)
4. iPhone

Smartfon (Android™ qurilma)
USB port orqali ulanish

1. USB port2
2. USB kabeli (CD-MU200 bilan ta'minlangan)
3. USB - micro USB kabeli (USB A -micro USB B turi) (CD-MU200 bilan ta'minlangan)
4. Smartfon

Kamera

Orqa ko'rinish kamerasidan foydalanganda, uzatish dastagini REVERSE (R) (ORQAGA) ga o'tkazish orqali orqa ko'rinish tasviri videodan avtomatik ravishda o'zgartiriladi. Camera View (Kamera ko'rinishi) rejimi, shuningdek, haydash paytida orqada nima borligini tekshirishga imkon beradi.

INPUTDAN FAQAT ORQAGA YOKI OYNALI ORQA KO'RINISH KAMERASI UCHUN FOYDALANING. BOSHQA FOYDALANISH JAROHTLARGA YOKI ZARARGA OLIB KELISHI MUMKIN.

• Ekran tasviri teskari ko'rinishi mumkin.
• Orqa ko'rinish kamerasi yordamida siz treylerlarni kuzatib borishingiz yoki tor parkovka joyiga orqaga kirishingiz mumkin. Ko'ngilochar maqsadlarda foydalanmang.
• Orqa ko'rinishdagi ob'ektlar haqiqatdagidan yaqinroq yoki uzoqroq ko'rinishi mumkin.
• Transport vositasining orqasiga harakatlanayotganda yoki uni tekshirayotganda to'liq ekranli tasvirlarning tasvir maydoni biroz farq qilishi mumkin

1. Ushbu mahsulot
2. Quvvat manbai
3. Quvvat kabeli
4. Binafsha/oq (REVERSE-GEAR SIGNAL INPUT)
5. Jigarrang (REAR VIEW CAMERA IN) 23 sm (9 dyuym)
6. Sariq (VIDEO INPUT) 23 sm (9 dyuym)
7. Orqa ko'rinish kamerasi (ND-BC8) (alohida sotiladi)
8. Video chiqishga
9. RCA kabeli (ND-BC8 bilan ta'minlangan)
10. RCA kabeli (alohida sotiladi)
11. Ko'rinish kamerasi (alohida sotiladi)

ESLATMALAR

• Faqat orqa ko'rinish kamerasini jigarrang kabelga ulang. Boshqa hech qanday uskunani ulamang.
• Orqa ko'rinish kameralaridan foydalanish uchun ba'zi tegishli sozlamalar talab qilinadi. Batafsil ma'lumot uchun Operatsiya qo'llanmasiga murojaat qiling.

Tashqi video komponent

AV kiritishdan foydalanish

1. Ushbu mahsulot
2. Qizil, oq (AUDIO INPUT) 23 sm (9 dyuym)
3. Sariq (VIDEO INPUT) 23 sm (9 dyuym)
4. RCA kabeli (alohida sotiladi)
5. Audio kiritishga
6. Video kiritishga
7. Tashqi video komponent (alohida sotiladi)

ESLATMA
Tashqi video komponentdan foydalanish uchun tegishli sozlama talab qilinadi. Batafsil ma'lumot uchun Operatsiya qo'llanmasiga murojaat qiling.

AUX kiritishdan foydalanish

1. Ushbu mahsulot
2. Mini-jak AV kabeli (CD-RM10) (alohida sotiladi)
3. AUX kiritish (AUX IN) 15 sm (5-7/8 dyuym)
4. Sariq
5. Qizil, oq
6. RCA kabellari (alohida sotiladi)
7. Video chiqishga
8. Audio chiqishlarga
9. Tashqi video komponent (alohida sotiladi)

ESLATMA
Tashqi video komponentdan foydalanish uchun tegishli sozlama talab qilinadi. Batafsil ma'lumot uchun Operatsiya qo'llanmasiga murojaat qiling.

Simlarni ulash uchun mini-jak AV kabelidan (CDRM10) (alohida sotiladi) foydalanishga ishonch hosil qiling. Agar siz boshqa kabellardan foydalansangiz, simlarni ulash pozitsiyasi farq qilishi mumkin, natijada tasvirlar va tovushlar buziladi.

L: Chap audio (Oq)
R: O'ng audio (Qizil)
V: Video (Sariq)
G: Yer

HDMI kiritishdan foydalanish

1. Ushbu mahsulot
2. HDMI porti
3. High Speed HDMI® kabeli (alohida sotiladi)
4. HDMI qurilmasi (alohida sotiladi)

ESLATMA

High Speed HDMI® kabelini ulaganingizda, uni mahkam o'rnatish uchun qulf bog'ichidan foydalaning.

High Speed HDMI^® ni mahkamlash

Tashqi qurilmani High Speed HDMI® kabeli bilan ulaganingizda, High Speed HDMI® kabelini qulf bog'ichi bilan mahkamlashga ishonch hosil qiling.

1. High Speed HDMI® kabelini HDMI portiga joylashtiring.
2. Qulf bog'ichini HDMI porti ustidagi ilgak va High Speed HDMI® kabeli atrofida o'rang, so'ngra High Speed HDMI® kabelini mahkamlash uchun uni torting.

   1. Ilgak
   2. Qulf bog'ichi
   3. High Speed HDMI® kabeli

      Qulf bog'ichini keragidan ortiq tortmang.

Orqa displey

1. Ushbu mahsulot
2. Orqa audio chiqishi (R. AUDIO OUT)
3. Sariq (REAR MONITOR OUTPUT) 30 sm (11-7/8 dyuym)
4. Mini pinli vilka kabeli (alohida sotiladi)
5. RCA kabellari (alohida sotiladi)
6. Audio kirishga
7. Video kirishga
8. RCA kirish uyalari bilan orqa displey (alohida sotiladi)

Hech qachon orqa displeyni haydovchiga videoni tomosha qilish imkonini beradigan joyga o'rnatmang, orqa o'rindiqlarda o'tirgan yo'lovchilar video manbasini tomosha qilsin.

Oʻrnatish

Oʻrnatishdan oldin xavfsizlik choralari

• Hech qachon ushbu mahsulotni quyidagi joylarga yoki quyidagi tarzda o'rnatmang:
  • Agar transport vositasi to'satdan to'xtab qolsa, haydovchi yoki yo'lovchilarga zarar yetkazishi mumkin bo'lgan joylarga.
  • Haydovchining transport vositasini boshqarishiga xalaqit berishi mumkin bo'lgan joylarga, masalan, haydovchi o'rindig'i oldidagi polda yoki rul yoki uzatish рычаги yaqinida.
• To'g'ri o'rnatilishini ta'minlash uchun, taqdim etilgan qismlardan ko'rsatilgan tartibda foydalanishga ishonch hosil qiling. Agar ushbu mahsulot bilan birga biron bir qism taqdim etilmagan bo'lsa, qismlarning mosligini sotuvchingiz tekshirganidan so'ng, mos qismlardan ko'rsatilgan tartibda foydalaning. Agar taqdim etilgan yoki mos keladigan qismlardan boshqa qismlar ishlatilsa, ular ushbu mahsulotning ichki qismlariga zarar yetkazishi yoki bo'shashib ketishi va mahsulot ajralib ketishi mumkin.
• Kabellarning руль устуни yoki uzatish рычаги atrofida o'ralashiga yo'l qo'yish juda xavflidir. Ushbu mahsulotni, uning kabellari va simlarini haydashga to'sqinlik qilmaydigan yoki xalaqit bermaydigan tarzda o'rnatishga ishonch hosil qiling.
• Simlar eshikka yoki o'rindiqning sirpanish mexanizmiga tiqilib qolmasligiga ishonch hosil qiling, natijada qisqa tutashuv yuzaga kelishi mumkin.
• Iltimos, ushbu mahsulotni o'rnatgandan so'ng transport vositangizning boshqa uskunalarining to'g'ri ishlashini tasdiqlang.
• Ushbu mahsulotni (i) haydovchining ko'rish qobiliyatiga to'sqinlik qilishi, (ii) transport vositasining barcha operatsion tizimlari yoki xavfsizlik xususiyatlari, jumladan, xavfsizlik yostiqchalari, xavfli lampalar tugmalari yoki
  (iii) haydovchining transport vositasini xavfsiz boshqarish qobiliyatiga putur yetkazishi mumkin bo'lgan joyga o'rnatmang.
• Hech qachon ushbu mahsulotni панель, eshik yoki ustunning oldiga yoki yoniga o'rnatmang, undan transport vositangiz xavfsizlik yostiqchalaridan biri ochiladi. Old xavfsizlik yostiqchalarining ochilish maydoniga havola qilish uchun transport vositangiz egasining qo'llanmasiga qarang.

O'rnatishdan oldin

• Agar o'rnatish teshiklarni burg'ulashni yoki transport vositasini boshqa tarzda o'zgartirishni talab qilsa, eng yaqin sotuvchingiz bilan maslahatlashing.
• Ushbu mahsulotni yakuniy o'rnatishdan oldin, ulanishlar to'g'ri ekanligini va tizim to'g'ri ishlashini tasdiqlash uchun simlarni vaqtinchalik ulang.
• Ushbu mahsulotni LCD панельининг ochilishi uzatish рычаги kabi to'siqlar bilan to'silgan joyga o'rnatmang. Ushbu mahsulotni o'rnatishdan oldin, LCD панельи to'liq ochilganda uzatish рычагига xalaqit bermasligi uchun yetarli joy qoldirishga ishonch hosil qiling. Bu uzatish рычаги bilan aralashuvga yoki ushbu mahsulot mexanizmining nosozligiga olib kelishi mumkin.

O'rnatish eslatmalari

• Ushbu mahsulotni yuqori harorat yoki namlik ta'sir qiladigan joylarga o'rnatmang, masalan:
  • Isitgich, shamollatish yoki konditsionerga yaqin joylar.
  • To'g'ridan-to'g'ri quyosh nuriga ta'sir qiladigan joylar, masalan, панель усти.
  • Eshikka yaqin yoki transport vositasining polida kabi yomg'irga duchor bo'lishi mumkin bo'lgan joylar.
• Ushbu mahsulotni gorizontal ravishda 0 dan 30 daraja tolerans oralig'ida (chapga yoki o'ngga 5 daraja ichida) bo'lgan sirtga o'rnating. Jihozni sirt bilan noto'g'ri o'rnatish ushbu toleranslardan ko'proq qiyalikda transport vositasining joylashuvi displeyidagi xatoliklar ehtimolini oshiradi va aks holda displey unumdorligini pasaytirishi mumkin.

• O'rnatish vaqtida ushbu qurilmadan foydalanganda to'g'ri issiqlik tarqalishini ta'minlash uchun orqa панель orqasida yetarli joy qoldiring va bo'sh kabellarni o'rang, shunda ular shamollatish teshiklarini to'sib qo'ymaydi.


Ushbu mahsulotning yon tomonidagi vint teshiklaridan foydalanib o'rnatish

1. Ushbu mahsulotni zavod radiosi o'rnatish qavsiga mahkamlash.

Ushbu mahsulotni vint teshiklari qavsning vint teshiklari bilan tekislanadigan qilib joylashtiring va har bir tomonda uchta joyda vintlarni torting.
Qavsning vint teshiklarining shakliga qarab, ферма бошли винтлардан ёки ювиш сатҳ винтлардан фойдаланинг.

1. Zavod radiosi o'rnatish qavsi
2. Agar тирноқ o'rnatishga xalaqit bersa, uni yo'ldan chetlashtirishingiz mumkin.
3. Панель ёки консоль
4. Ферма бошли винт ёки ювиш сатҳ винти
   Ushbu mahsulot bilan birga taqdim etilgan vintlardan foydalanishga ishonch hosil qiling.

GPS antennasini o'rnatish

GPS antenna kabelini qisqartirish uchun kesmang yoki uni uzaytirish uchun kengaytmadan foydalanmang. Antenna kabelini o'zgartirish qisqa tutashuvga yoki nosozlikka va ushbu mahsulotga doimiy zarar yetkazishga olib kelishi mumkin.

O'rnatish eslatmalari

• Antenna radio to'lqinlari iloji boricha kamroq to'siladigan tekis yuzaga o'rnatilishi kerak. Agar sun'iy yo'ldoshdan qabul qilish to'sib qo'yilsa, antenna radio to'lqinlarini qabul qila olmaydi.


1. Панель
2. Orqa tokcha

• GPS antennasini transport vositasi ichiga o'rnatayotganda, tizimingiz bilan birga taqdim etilgan metall varaqdan foydalanishga ishonch hosil qiling. Agar bu ishlatilmasa, qabul qilish sezgirligi past bo'ladi.
• Qo'shimcha metall varaqni kesmang. Bu GPS antennasining sezgirligini pasaytiradi.
• GPS antennasini olib tashlayotganda antenna kabelini tortib olmaslik uchun ehtiyot bo'ling. Kabel ajralib ketishi mumkin.
• GPS antennasini bo'yamang, chunki bu uning ishlashiga ta'sir qilishi mumkin.

Antennani transport vositasi ichiga o'rnatayotganda ( панель ёки orqa tokchaga)

GPS antennasini transport vositasining панельидаги sensorlar yoki shamollatish teshiklari ustiga o'rnatmang, chunki bu bunday sensorlar yoki shamollatish teshiklarining to'g'ri ishlashiga xalaqit berishi va GPS antenna ostidagi metall varaqning панельга to'g'ri va xavfsiz biriktirilish qobiliyatiga putur yetkazishi mumkin.

1. GPS antennas
2. Metall varaq
   Orqa tomondagi himoya varag'ini olib tashlang.
3. Ikki tomonlama lenta
4. Qisqichlar
   Kabellarni transport vositasi ichida zarur bo'lganda mahkamlash uchun qisqichlardan foydalaning.

ESLATMALAR

• Metall varaqni iloji boricha tekis bo'lgan sirtga, GPS antenna oynaga qarab turadigan joyga mahkamlang.
• GPS antennasini ikki tomonlama lenta yordamida metall varaqga mahkamlang.
• Metall varaqda kuchli yopishtiruvchi modda mavjud bo'lib, u olib tashlansa, sirtda iz qoldirishi mumkin.
• Metall varaqni biriktirganda, uni kichik bo'laklarga bo'lmang.
• Ba'zi modellarda GPS sun'iy yo'ldoshlaridan keladigan signallarning o'tishiga yo'l qo'ymaydigan oynadan foydalaniladi. Bunday modellarda GPS antennasini transport vositasining tashqi tomoniga o'rnating.

Mikrofonni o'rnatish

• Mikrofonni haydovchining ovozini olish eng oson bo'lgan joyga, uning yo'nalishi va haydovchidan uzoqligiga qarab o'rnating.
• Mikrofonni ulashdan oldin mahsulotni o'chirishga (ACC OFF) ishonch hosil qiling.
• Transport vositasining modeliga qarab, mikrofon kabelining uzunligi mikrofonni quyoshdan himoya qiluvchi qalqonga o'rnatganingizda juda qisqa bo'lishi mumkin. Bunday hollarda mikrofonni руль устунига o'rnating.

Quyoshdan himoya qiluvchi qalqonga o'rnatish

1. Mikrofon kabelini trubaga joylashtiring.

   1. Mikrofon kabeli
   2. Truba
2. Mikrofon qisqichini quyoshdan himoya qiluvchi qalqonga ulang.

   1. Mikrofon qisqichi
   2. Qisqichlar
      Kabellarni transport vositasi ichida zarur bo'lganda mahkamlash uchun alohida sotiladigan qisqichlardan foydalaning.

Quyoshdan himoya qiluvchi qalqon yuqori holatda bo'lganda mikrofonni quyoshdan himoya qiluvchi qalqonga o'rnating. Agar quyoshdan himoya qiluvchi qalqon past holatda bo'lsa, u haydovchining ovozini aniqlay olmaydi.

Руль устунига o'rnatish

1. Mikrofon asosini tirkichkani bosib mikrofon qisqichidan siljitib ajratib oling.

   1. Tirkichka
   2. Mikrofon asosi
2. Mikrofonni руль устунига o'rnating.

   1. Ikki tomonlama lenta
   2. Qisqichlar
      Kabellarni transport vositasi ichida zarur bo'lganda mahkamlash uchun alohida sotiladigan qisqichlardan foydalaning.

ESLATMA
Mikrofonni руль устунига рульдан uzoqroq joyga o'rnating.

Mikrofon burchagini sozlash
Mikrofon burchagini sozlash mumkin.

Muhim xavfsizlik ma'lumotlari

AQSh va Kanadada sotiladigan ba'zi yangi transport vositalarida orqa ko'rinish tizimlari (orqaga harakatlanish kameralari) talab qilinadi. AQSh qoidalari 2016 yil 1 mayda ikki yillik bosqichma-bosqich boshlandi va AQSh va Kanada ham 2018 yil 1 maydan keyin ishlab chiqarilgan barcha transport vositalari orqa ko'rinish tizimlariga ega bo'lishini talab qiladi. Muvofiq orqa ko'rinish tizimlari bilan jihozlangan transport vositalari egalari ushbu mahsulotni ushbu tizimning amaldagi qoidalarga muvofiqligini o'zgartiradigan yoki o'chirib qo'yadigan tarzda o'rnatmasligi yoki ishlatmasligi kerak. Agar transport vositangiz AQSh yoki Kanada qoidalariga bo'ysunadigan orqa ko'rinish tizimiga ega ekanligiga ishonchingiz komil bo'lmasa, transport vositasi ishlab chiqaruvchisi yoki sotuvchisi bilan bog'laning.
Agar transport vositangizda zavod qabul qiluvchisi orqali orqaga ko'rinishni aks ettiruvchi muvofiq orqaga harakatlanish kamerasi mavjud bo'lsa, Pioneer qabul qiluvchisini zavod orqaga harakatlanish kamerasi bilan bir xil ko'rinishga ulanmagan va ko'rsatmagan holda ishlatmang. Zavod orqaga harakatlanish kamerasiga ulanish alohida sotiladigan adaptertalab qiladi. Barcha transport vositalarini ulashning iloji bo'lmasligi mumkin. Transport vositangiz uchun o'rnatish variantlari bo'yicha malakali professional o'rnatuvchi bilan maslahatlashing.

Qo'llanmani yuklab olish

Bu yerda siz qo'llanmaning to'liq pdf versiyasini yuklab olishingiz mumkin, u qo'shimcha xavfsizlik ko'rsatmalari, kafolat ma'lumotlari, FCC qoidalari va hokazolarni o'z ichiga olishi mumkin.

Pioneer AVH-W4400NEX qo'llanmasi ni yuklab olish

Mavjud tillar
