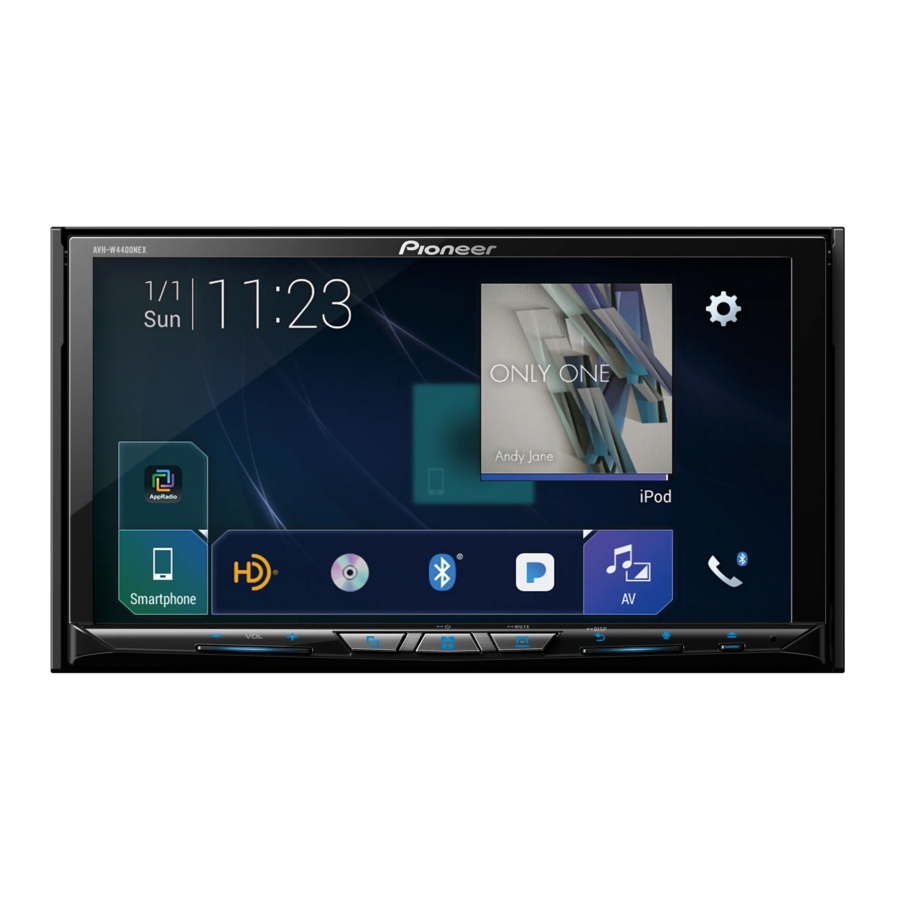

Pioneer AVH-W4400NEXi kasutusjuhend

Ühendus

Ettevaatusabinõud
Teie uus toode ja see juhend

• Ärge kasutage seda toodet, ühtegi rakendust või tagurduskaamera võimalust (kui see on ostetud), kui see juhib teie tähelepanu kõrvale sõiduki ohutust juhtimisest. Järgige alati ohutu sõidu reegleid ja kõiki kehtivaid liikluseeskirju. Kui teil on selle toote kasutamisel raskusi, siis sõitke kõrvale, parkige oma sõiduk ohutusse kohta ja rakendage seisupidur enne vajalike muudatuste tegemist.

• Ärge paigaldage seda toodet kohta, kus see võib (i) takistada juhi nägemist, (ii) kahjustada mis tahes sõiduki operatsioonisüsteemide või turvaelementide, sealhulgas turvapatjade, ohutulede nuppude tööd või (iii) kahjustada juhi võimet sõidukit ohutult juhtida. Mõnel juhul ei pruugi selle toote paigaldamine olla võimalik sõiduki tüübi või sõiduki sisemuse kuju tõttu.

Olulised kaitsemeetmed

Pioneer ei soovita teil seda toodet ise paigaldada. See toode on mõeldud ainult professionaalseks paigaldamiseks. Soovitame seda toodet seadistada ja paigaldada ainult volitatud Pioneer teeninduspersonalil, kellel on mobiilse elektroonika alal eriline koolitus ja kogemus. ÄRGE KUNAGI HOOLDAGE SEDA TOODET ISE.
Selle toote ja selle ühenduskaablite paigaldamine või hooldamine võib teid kokku puutuda elektrilöögi või muude ohtudega ning võib põhjustada sellele tootele kahjustusi, mida garantii ei kata.

Ettevaatusabinõud enne süsteemi ühendamist

Ärge võtke ette samme, et rikkuda või keelata seisupiduri blokeeringusüsteemi, mis on paigaldatud teie kaitseks. Seisupiduri blokeeringusüsteemi rikkumine või keelamine võib põhjustada tõsiseid vigastusi või surma.

• Kinnitage kõik juhtmed kaabliklambrite või elektriteibiga. Ärge jätke katmata juhtmeid paljaks.
• Ärge ühendage selle toote kollast juhet otse sõiduki akuga. Kui juhe on otse akuga ühendatud, võib mootori vibratsioon lõpuks põhjustada isolatsiooni riknemise kohas, kus juhe läheb salongist mootoriruumi. Kui kollase juhtme isolatsioon metallosadega kokkupuutel rebeneda, võib tekkida lühis, mis võib põhjustada märkimisväärse ohu.
• On äärmiselt ohtlik, kui kaablid kerivad ümber roolisamba või käiguvahetushoova. Paigaldage see toode, selle kaablid ja juhtmed kindlasti nii, et need ei takistaks ega häiriks sõitmist.
• Veenduge, et kaablid ja juhtmed ei segaks ega jääks kinni sõiduki liikuvatesse osadesse, eriti roolirattasse, käiguvahetushoovasse, seisupidurisse, liugistmete siinidesse, ustele või mis tahes sõiduki juhtseadmetesse.
• Ärge vedage juhtmeid kohtadesse, kus need puutuvad kokku kõrgete temperatuuridega. Kui isolatsioon kuumeneb, võivad juhtmed kahjustuda, põhjustades lühise või rikke ja toote püsiva kahjustuse.
• Ärge lühendage juhtmeid. Kui te seda teete, ei pruugi kaitselülitus (kaitsmehoidja, kaitsmetakisti või filter jne) korralikult töötada.
• Ärge kunagi andke teistele elektroonikatoodetele toidet, lõigates läbi selle toote toitejuhtme isolatsiooni ja sinna sisse ühendades. Juhtme vooluvõimsus ületatakse, põhjustades ülekuumenemist.

Enne selle toote paigaldamist

• Kasutage seda seadet ainult 12-voldise aku ja negatiivse maandusega. Kui te seda ei tee, võib see põhjustada tulekahju või rikke.
• Lühiste vältimiseks elektrisüsteemis ühendage enne paigaldamist kindlasti lahti (–) aku kaabel.

Kahjustuste vältimiseks

• Kasutage kõlareid, mille võimsus on üle 50 W (maksimaalne sisendvõimsus) ja vahemikus 4 Ω kuni 8 Ω (impedantsi väärtus). Ärge kasutage selle toote jaoks 1 Ω kuni 3 Ω kõlareid.
• Must juhe on maandus. Selle seadme või võimendi (müüakse eraldi) paigaldamisel ühendage kõigepealt maandusjuhe. Veenduge, et maandusjuhe on korralikult ühendatud auto kere metallosadega. Võimendi ja selle seadme või mis tahes muu seadme maandusjuhe peavad olema ühendatud autoga eraldi erinevate kruvidega. Kui maandusjuhtme kruvi lahti tuleb või välja kukub, võib see põhjustada tulekahju, suitsu või rikke.

  *1 Selle seadmega ei ole kaasas
• Kaitsme vahetamisel kasutage kindlasti ainult sellel tootel ettenähtud nimiväärtusega kaitsmeid.
• Konnektori lahtiühendamisel tõmmake konnektorist endast. Ärge tõmmake juhtmest, kuna võite selle konnektorist välja tõmmata.
• Seda toodet ei saa paigaldada sõidukisse, mille süütelülitil puudub ACC (lisaseadme) asend.

• Lühise vältimiseks katke lahtiühendatud juhe isoleerlindiga. Eriti oluline on isoleerida kõik kasutamata kõlarijuhtmed, mis katmata jätmise korral võivad põhjustada lühise.
• Võimendi või muude seadmete selle tootega ühendamiseks vaadake ühendatava toote juhendit.
• Graafiline sümbol, mis on tootele paigutatud, tähendab alalisvoolu.

Märkus sinise/valge juhtme kohta

• Kui süütelüliti on sisse lülitatud (ACC ON), väljastatakse juhtsignaal läbi sinise/valge juhtme. Ühendage välise võimendi süsteemi kaugjuhtimispuldi terminali, automaatantenni relee juhtterminali või antennivõimendi toitejuhtterminali (max. 300 mA 12 V DC). Juhtsignaal väljastatakse läbi sinise/valge juhtme, isegi kui heliallikas on välja lülitatud.

Kui see toode on [Power OFF] (Toide väljas) režiimis, siis ka juhtsignaal on välja lülitatud. Kui [Power OFF] (Toide väljas) režiim tühistatakse, siis väljastatakse juhtsignaal uuesti ja antenn pikendatakse automaatse antenni funktsiooniga (kui antenni kasutatakse). Olge ettevaatlik, et pikendatud antenn ei puutuks kokku takistustega.

Tagapaneel (peamised klemmid)

1. GPS-antenn 3,55 m (11 jalga 8 tolli)
2. Mikrofon 3 m (9 jalga 10-1/8 tolli)
3. iDatalinki adapteri sisend Vaadake
4. iDataLinki adapteri (müüakse eraldi) kasutusjuhendit. RGB-kaabel (kaasas navigatsioonisüsteemiga)
5. SiriusXM Connect Vehicle Tuner Vaadake SiriusXM Connect Vehicle Tuneri (müüakse eraldi) kasutusjuhendit.
6. See toode
7. Pioneer navigatsioonisüsteem Pöörduge ühendatava navigatsiooniseadme kohta teabe saamiseks oma edasimüüja poole.
8. Antennipesa
9. AV-kaabel IN/OUT
10. Toiteallikas
11. Kaitse (10 A)
12. Juhtmega kaugjuhtimispuldi sisend Saab ühendada juhtmega kaugjuhtimispuldi adapteri (müüakse eraldi).

MÄRKUS
Enne iDatalink Maestro adapteri kasutamist ja/või ühendamist peate esmalt Maestro mooduli sobiva sõiduki ja peaseadme püsivaraga vilkuma. Seadme numbri, mida on vaja aktiveerimiseks, leiate järgmistelt kohtadelt (vaadake kasutusjuhendit.):

• Selle toote pakendil olev silt
• Sellel tootel olev silt
• [Firmware Information] (Püsivara teave) ekraan

Toitejuhe

VALE ÜHENDUS VÕIB PÕHJUSTADA TÕSISEID KAHJUSTUSI VÕI VIGASTUSI, SEALHULGAS ELEKTRILÖÖKI, NING HÄIRIDA SÕIDUKI BLOKEERUMISVASTASE PIDURISÜSTEEMI, AUTOMAATKÄIGUKASTI JA SPIDOMEETRI NÄIDU TÖÖD.

1. Toiteallikale
2. Toitejuhe
3. Kollane Klemmi külge, mis on toitega varustatud olenemata süütelüliti asendist.
4. Punane Süütelülitiga (12 V DC) SISSE/VÄLJA juhitava elektriklemmi külge
5. Oranž/valge
   Valgustuslüliti klemmi külge.

6. Must (maandus) Sõiduki (metall) kere külge.
7. Violetne/valge Kahest tagatulega ühendatud juhtmest ühendage see, milles pinge muutub, kui käigukang on tagurpidikäigu (R) asendis. See ühendus võimaldab seadmel tuvastada, kas auto liigub edasi või tagasi.
8. Roosa Auto kiiruse signaali sisend
9. Sinine/valge Ühendage võimendi süsteemi juhtklemmiga (max. 300 mA 12 V DC).
10. Heleroheline Kasutatakse seisupiduri SISSE/VÄLJA oleku tuvastamiseks. See juhe tuleb ühendada
11. seisupiduri lüliti toiteallika poolega. Toiteallika pool
12. Seisupiduri lüliti
13. Maanduspool

MÄRKUS
Kiiruse tuvastusahela asukoht ja seisupiduri lüliti asukoht varieeruvad sõltuvalt sõiduki mudelist. Lisateabe saamiseks pöörduge oma volitatud Pioneer edasimüüja või paigaldusspetsialisti poole.

Kõlari juhtmed

Ühendage need, kui kasutate subwooferit ilma lisavõimendita.

1. Toiteallikani
2. Toitejuhe
3. Vasak
4. Parem
5. Eesmine kõlar (STD) või kõrgsageduskõlar (NW)
6. Tagumine kõlar (STD) või kesksageduskõlar (NW)
7. Valge
8. Valge/must
9. Hall
10. Hall/must
11. Roheline
12. Roheline/must
13. Violetne
14. Violetne/must
15. Subwoofer (4 Ω)
16. Kui kasutate 2 Ω subwooferit, ühendage see kindlasti selle seadme violetse ja violetse/musta juhtmega. Ärge ühendage midagi rohelise ja rohelise/musta juhtmega.
17. Ei kasutata.
18. Subwoofer (4 Ω) × 2

MÄRKUSED

• Kui sellele tootele on tagumise kõlari asemel ühendatud subwoofer, muutke esialgsetes seadetes tagumise väljundi seadistust. Selle toote subwooferi väljund on mononaalne.
  Lisateavet leiate kasutusjuhendist.
• Kahe kõlariga süsteemi puhul ärge ühendage midagi kõlari juhtmetega, mis ei ole kõlaritega ühendatud.

Võimendi (müüakse eraldi)

Kõlari juhtmeid ei kasutata, kui see ühendus on kasutusel.

1. Subwooferi väljund (SUBWOOFER OUTPUT) 23 cm (9 tolli) (STD)
   Madalsageduse väljund (NW)
2. RCA-kaabel (müüakse eraldi)
3. Võimendi
4. Eesmine väljund (FRONT OUTPUT) 15 cm (5-7/8 tolli) (STD)
   Kõrgsageduse väljund (NW)
5. Tagumine väljund (REAR OUTPUT) 15 cm (5-7/8 tolli) (STD)
   Kesksageduse väljund (NW)
6. Kollane/must (MUTE) Kui kasutate Mute (vaigistus) funktsiooniga seadet, ühendage see juhe selle seadme Audio Mute (heli vaigistuse) juhtmega. Kui ei, siis jätke Audio Mute (heli vaigistuse) juhe ühendamata.
7. See toode
8. Süsteemi kaugjuhtimispult
   Ühendage sinise/valge kaabliga (max. 300 mA 12 V DC).
9. Tagumine kõlar (STD)
   Kesksageduskõlar (NW)
10. Eesmine kõlar (STD)
    Kõrgsageduskõlar (NW)
11. Subwoofer (STD)
    Madalsageduskõlar (NW)

MÄRKUS
Valige sobiv kõlari režiim standardrežiimi (STD) ja võrgurežiimi (NW) vahel. Lisateavet leiate kasutusjuhendist.

iPod/iPhone ja nutitelefon
MÄRKUSED

• Lisateavet välise seadme ühendamise kohta eraldi müüdava kaabli abil leiate kaabli kasutusjuhendist.
• Lisateavet iPhone'i ühendamise, kasutamise ja ühilduvuse kohta leiate kasutusjuhendist.
• Lisateavet nutitelefoni ühendamise ja kasutamise kohta leiate kasutusjuhendist.

Identifitseerimissiltide kinnitamine USB-kaablitele
Kinnitage identifitseerimissildid USB-kaablitele (kaasas ja müüakse eraldi) enne selle toote sõidukisse paigaldamist.

1. Ühendage USB-kaablid selle toote tagaküljel olevate USB-portidega 1 ja 2.
2. Kinnitage identifitseerimissildid, mis vastavad igale pordile, USB-kaablitele, nagu on allpool näidatud. Kinnitage silt "Port 1 Apple CarPlay" USB-kaablile, mis on ühendatud USB-pordiga 1.
   Kinnitage silt "Port 2 Android Auto" USB-kaablile, mis on ühendatud USB-pordiga 2.


iPod/iPhone
Ühendamine USB-pordi kaudu

1. USB-port1
2. USB-kaabel 1,5 m (4 jalga 11 tolli)
3. USB-liidesekaabel iPod/iPhone'ile (CD- IU52) (müüakse eraldi)
4. iPhone

Nutitelefon (Android™ seade)
Ühendamine USB-pordi kaudu

1. USB-port2
2. USB-kaabel (kaasas CD-MU200-ga)
3. USB - micro USB-kaabel (tüüp USB A -micro USB B) (kaasas CD-MU200-ga)
4. Nutitelefon

Kaamera

Kui kasutate tagavaatekaamerat, lülitatakse tagavaatepilt automaatselt videolt ümber, kui nihutate käiguhoova asendisse REVERSE (R) (tagurpidikäik). Režiim Camera View (kaameravaade) võimaldab teil sõidu ajal ka seda kontrollida, mis on teie taga.

KASUTAGE SISENDIT AINULT TAGURPIDI- VÕI PEEGILEKU TAGAVAATEKAAMERA JAOKS. MUU KASUTAMINE VÕIB PÕHJUSTADA VIGASTUSI VÕI KAHJUSTUSI.

• Ekraanipilt võib näida peegelpildis.
• Tagavaatekaameraga saate silma peal hoida haagistel või tagurdada kitsasse parkimiskohta. Ärge kasutage seda meelelahutuslikel eesmärkidel.
• Objektid tagavaates võivad tunduda lähemal või kaugemal kui tegelikkuses.
• Täisekraanipiltide kujutisala, mida kuvatakse tagurdamise ajal või sõiduki tagaosa kontrollimisel, võib veidi erineda

1. See toode
2. Toiteallikas
3. Toitejuhe
4. Violetne/valge (REVERSE-GEAR SIGNAL INPUT) (tagurpidikäigu signaali sisend)
5. Pruun (REAR VIEW CAMERA IN) (tagavaatekaamera sisend) 23 cm (9 tolli)
6. Kollane (VIDEO INPUT) (video sisend) 23 cm (9 tolli)
7. Tagavaatekaamera (ND-BC8) (müüakse eraldi)
8. Videoväljundisse
9. RCA-kaabel (kaasas ND-BC8-ga)
10. RCA-kaabel (müüakse eraldi)
11. Vaatekaamera (müüakse eraldi)

MÄRKUSED

• Ühendage pruuni kaabliga ainult tagavaatekaamera. Ärge ühendage muid seadmeid.
• Tagavaatekaamerate kasutamiseks on vaja mõningaid sobivaid seadeid. Lisateavet leiate kasutusjuhendist.

Väline videokomponent

AV-sisendi kasutamine

1. See toode
2. Punane, valge (AUDIO INPUT) (helisisend) 23 cm (9 tolli)
3. Kollane (VIDEO INPUT) (video sisend) 23 cm (9 tolli)
4. RCA-kaabel (müüakse eraldi)
5. Helisisendisse
6. Videosisendisse
7. Väline videokomponent (müüakse eraldi)

MÄRKUS
Välise videokomponendi kasutamiseks on vaja sobivat seadistust. Lisateavet leiate kasutusjuhendist.

AUX-sisendi kasutamine

1. See toode
2. Mini-jack AV-kaabel (CD-RM10) (müüakse eraldi)
3. AUX-sisend (AUX IN) 15 cm (5-7/8 tolli)
4. Kollane
5. Punane, valge
6. RCA-kaablid (müüakse eraldi)
7. Videoväljundisse
8. Heliväljunditesse
9. Väline videokomponent (müüakse eraldi)

MÄRKUS
Välise videokomponendi kasutamiseks on vaja sobivat seadistust. Lisateavet leiate kasutusjuhendist.

Kasutage ühendamiseks kindlasti mini-jack AV-kaablit (CDRM10) (müüakse eraldi). Kui kasutate muid kaableid, võib juhtmete asend olla erinev, mille tulemuseks on häiritud pildid ja helid.

L: Vasak audio (valge)
R: Parem audio (punane)
V: Video (kollane)
G: Maa

HDMI-sisendi kasutamine

1. See toode
2. HDMI-port
3. High Speed HDMI® kaabel (müüakse eraldi)
4. HDMI-seade (müüakse eraldi)

MÄRKUS

High Speed HDMI® kaabli ühendamisel kasutage selle kindlalt kinnitamiseks lukustusrihma.

High Speed HDMI^® kinnitamine

Veenduge, et kinnitate High Speed HDMI® kaabli lukustusrihmaga, kui ühendate välise seadme High Speed HDMI® kaabliga.

1. Sisestage High Speed HDMI® kaabel HDMI-porti.
2. Keerake lukustusrihm ümber HDMI-pordi kohal oleva konksu ja High Speed HDMI® kaabli ning seejärel pingutage seda High Speed HDMI® kaabli kinnitamiseks.

   1. Konks
   2. Lukustusrihm
   3. High Speed HDMI® kaabel

      Ärge pingutage lukustusrihma rohkem kui vaja.

Tagumine ekraan

1. See toode
2. Tagumine heliväljund (R. AUDIO OUT)
3. Kollane (REAR MONITOR OUTPUT) 30 cm (11-7/8 tolli)
4. Mini-pistikukaabel (müüakse eraldi)
5. RCA-kaablid (müüakse eraldi)
6. Heli sisendisse
7. Video sisendisse
8. Tagumine ekraan RCA-sisendpesadega (müüakse eraldi)

ÄRGE KUNAGI paigaldage tagumist ekraani kohta, kus juht saab videot vaadata või tagumistel istmetel reisijad saavad videopilti vaadata.

Paigaldamine

Ettevaatusabinõud enne paigaldamist

• Ärge kunagi paigaldage seda toodet kohtadesse, kus või viisil, mis:
  • Võib vigastada juhti või reisijaid, kui sõiduk äkki peatub.
  • Võib segada juhi sõiduki juhtimist, näiteks põrandal juhiistme ees või rooli või käigukangi lähedal.
• Nõuetekohase paigaldamise tagamiseks kasutage kindlasti kaasasolevaid osi ettenähtud viisil. Kui mõnda osa selle tootega kaasas ei ole, kasutage ühilduvaid osi ettenähtud viisil pärast seda, kui olete lasknud oma edasimüüjal osa ühilduvust kontrollida. Kui kasutatakse muid osi kui tarnitud või ühilduvaid osi, võivad need kahjustada selle toote sisemisi osi või need võivad lahti tulla ja toode võib eralduda.
• On äärmiselt ohtlik, kui kaablid kerivad ümber roolisamba või käigukangi. Paigaldage see toode, selle kaablid ja juhtmestik kindlasti nii, et need ei takistaks ega segaks sõitmist.
• Veenduge, et juhtmed ei jääks ukse või istme libiseva mehhanismi vahele, põhjustades lühist.
• Pärast selle toote paigaldamist kontrollige oma sõiduki muu varustuse nõuetekohast toimimist.
• Ärge paigaldage seda toodet kohta, kus see võib (i) takistada juhi nägemist, (ii) halvendada mõne sõiduki operatsioonisüsteemi või ohutusfunktsiooni, sealhulgas turvapatjade, ohutulede nuppude või
  (iii) halvendada juhi võimet sõidukit ohutult juhtida.
• Ärge kunagi paigaldage seda toodet armatuurlaua, ukse või samba selle koha ette või kõrvale, kust üks teie sõiduki turvapatjadest avaneks. Esiturvapatjade avanemisala kohta vaadake oma sõiduki kasutusjuhendit.

Enne paigaldamist

• Kui paigaldamine nõuab aukude puurimist või muid sõiduki muudatusi, pidage nõu lähima edasimüüjaga.
• Enne selle toote lõplikku paigaldamist ühendage ajutiselt juhtmestik, et veenduda, et ühendused on õiged ja süsteem töötab korralikult.
• Ärge paigaldage seda toodet asendisse, kus vedelkristallpaneeli avamist takistavad takistused, näiteks käigukang. Enne selle toote paigaldamist veenduge, et jätate piisavalt ruumi, et vedelkristallpaneel ei takistaks käigukangi täielikult avatud olekus. See võib põhjustada häireid käigukangiga või selle toote mehhanismi rikke.

Paigaldusmärkused

• Ärge paigaldage seda toodet kohtadesse, kus on kõrge temperatuur või niiskus, näiteks:
  • Kohad, mis asuvad küttekeha, tuulutusava või konditsioneeri lähedal.
  • Kohad, mis on avatud otsesele päikesevalgusele, näiteks armatuurlaua peal.
  • Kohad, mis võivad olla avatud vihmale, näiteks ukse lähedal või sõiduki põrandal.
• Paigaldage see toode horisontaalselt pinnale, mille tolerants on 0 kuni 30 kraadi (vasakule või paremale 5 kraadi piires). Seadme vale paigaldamine pinnaga, mis on kallutatud rohkem kui need tolerantsid, suurendab vigade võimalust sõiduki asukoha kuvamisel ja võib muul viisil vähendada kuva jõudlust.

• Paigaldamisel, et tagada selle seadme kasutamisel korralik soojuse hajumine, veenduge, et jätate tagapaneeli taha piisavalt ruumi ja pakkige kõik lahtised kaablid nii, et need ei blokeeriks tuulutusavasid.


Paigaldamine, kasutades selle toote küljel olevaid kruviauke

1. Selle toote kinnitamine tehase raadio kinnitusklambriga.

Asetage see toode nii, et selle kruviaugud oleksid joondatud kronsteini kruviaukudega, ja pingutage kruvid kolmes kohas mõlemal küljel.
Kasutage kas fermipea kruvisid või tasapinnalisi kruvisid, olenevalt kronsteini kruviaukude kujust.

1. Tehase raadio kinnitusklamber
2. Kui riiv segab paigaldamist, võite selle eest ära painutada.
3. Armatuurlaud või konsool
4. Fermipea kruvi või tasapinnakruvi
   Kasutage kindlasti selle tootega kaasasolevaid kruvisid.

GPS-antenni paigaldamine

Ärge lõigake GPS-antenni juhet lühemaks ega kasutage pikendust, et seda pikemaks muuta. Antennikaabli muutmine võib põhjustada lühise või rikke ja selle toote püsiva kahjustuse.

Paigaldusmärkused

• Antenn tuleks paigaldada tasasele pinnale, kus raadiolained on võimalikult vähe blokeeritud. Raadiolained ei saa antenni poolt vastu võtta, kui satelliidilt vastuvõtt on blokeeritud.


1. Armatuurlaud
2. Tagariiul

• GPS-antenni sõiduki sisse paigaldamisel kasutage kindlasti oma süsteemiga kaasasolevat metallplaati. Kui seda ei kasutata, on vastuvõtu tundlikkus halb.
• Ärge lõigake lisatarvikute metallplaati. See vähendaks GPS-antenni tundlikkust.
• Olge ettevaatlik, et GPS-antenni eemaldamisel mitte antenni juhet tõmmata. Juhe võib lahti tulla.
• Ärge värvige GPS-antenni, kuna see võib selle jõudlust mõjutada.

Antenni paigaldamisel sõiduki sisse (armatuurlauale või tagariiulile)

Ärge paigaldage GPS-antenni sõiduki armatuurlaual olevate andurite või tuulutusavade kohale, kuna see võib häirida selliste andurite või tuulutusavade nõuetekohast toimimist ning võib kahjustada GPS-antenni all oleva metallplaadi võimet armatuurlaua külge korralikult ja kindlalt kinnitada.

1. GPS-antenn
2. Metallplaat
   Eemaldage tagaküljel olev kaitsekile.
3. Kahepoolne teip
4. Klambrid
   Kasutage vajadusel klambreid juhtme kinnitamiseks sõiduki sees.

MÄRKUSED

• Kinnitage metallplaat pinnale võimalikult tasaseks kohaks, kus GPS-antenn on akna poole.
• Kinnitage GPS-antenn metallplaadile kahepoolse teibi abil.
• Metallplaat sisaldab tugevat liimi, mis võib selle eemaldamisel pinnale jälje jätta.
• Metallplaadi kinnitamisel ärge lõigake seda väikesteks tükkideks.
• Mõned mudelid kasutavad akna klaasi, mis ei lase GPS-satelliitide signaale läbi. Selliste mudelite puhul paigaldage GPS-antenn sõiduki välisküljele.

Mikrofoni paigaldamine

• Paigaldage mikrofon kohta, kus selle suund ja kaugus juhist muudavad juhi hääle hõlpsamaks ülesvõtmise.
• Enne mikrofoni ühendamist lülitage toode kindlasti välja (ACC OFF).
• Sõltuvalt sõiduki mudelist võib mikrofoni kaabli pikkus olla liiga lühike, kui paigaldate mikrofoni päikesesirmile. Sellistel juhtudel paigaldage mikrofon roolisambale.

Päikesesirmile paigaldamine

1. Paigaldage mikrofoni juhe soonesse.

   1. Mikrofoni juhe
   2. Soon
2. Kinnitage mikrofoniklips päikesesirmile.

   1. Mikrofoniklips
   2. Klambrid
      Kasutage eraldi müüdavaid klambreid, et vajadusel juhe sõiduki sees kinnitada.

Paigaldage mikrofon päikesesirmile, kui see on ülemises asendis. See ei suuda juhi häält tuvastada, kui päikesesirm on allapoole suunatud.

Paigaldamine roolisambale

1. Eemaldage mikrofoni alus mikrofoniklambrilt, libistades mikrofoni alust, vajutades samal ajal sakki.

   1. Sakk
   2. Mikrofoni alus
2. Paigaldage mikrofon roolisambale.

   1. Kahepoolne teip
   2. Klambrid
      Kasutage eraldi müüdavaid klambreid, et vajadusel juhe sõiduki sees kinnitada.

MÄRKUS
Paigaldage mikrofon roolisambale, hoides seda roolist eemal.

Mikrofoni nurga reguleerimine
Mikrofoni nurka saab reguleerida.

Oluline ohutusteave

Tagantvaatesüsteemid (tagurduskaamerad) on nõutavad teatud uutes Ameerika Ühendriikides ja Kanadas müüdavates sõidukites. Ameerika Ühendriikide eeskirjad algasid kaheaastase sissejuhatusega 1. mail 2016 ning nii Ameerika Ühendriigid kui ka Kanada nõuavad, et kõigil sellistel sõidukitel, mis on toodetud 1. mail 2018 või hiljem, oleksid tagantvaatesüsteemid. Sõidukite omanikud, mis on varustatud nõuetele vastavate tagantvaatesüsteemidega, ei tohiks seda toodet paigaldada ega kasutada viisil, mis muudab või keelab selle süsteemi vastavust kehtivatele eeskirjadele. Kui te pole kindel, kas teie sõidukil on tagantvaatesüsteem, mille suhtes kehtivad USA või Kanada eeskirjad, võtke ühendust sõiduki tootja või edasimüüjaga.
Kui teie sõidukil on nõuetele vastav tagurduskaamera, mis kuvab tagurdusvaadet tehase vastuvõtja kaudu, ärge kasutage Pioneeri vastuvõtjat, välja arvatud juhul, kui see on ühendatud sama vaatega nagu tehase tagurduskaamera ja kuvab seda. Tehase tagurduskaameraga ühendamiseks on vaja eraldi müüdavat adapterit. Kõiki sõidukeid ei pruugi olla võimalik ühendada. Oma sõidukile omase paigaldusvaliku saamiseks pöörduge kvalifitseeritud professionaalse paigaldaja poole.

Laadi alla juhend

Siin saate alla laadida juhendi täieliku pdf-versiooni, mis võib sisaldada täiendavaid ohutusjuhiseid, garantiiteavet, FCC eeskirju jne.

Laadi alla Pioneer AVH-W4400NEXi kasutusjuhend

Saadaolevad keeled
