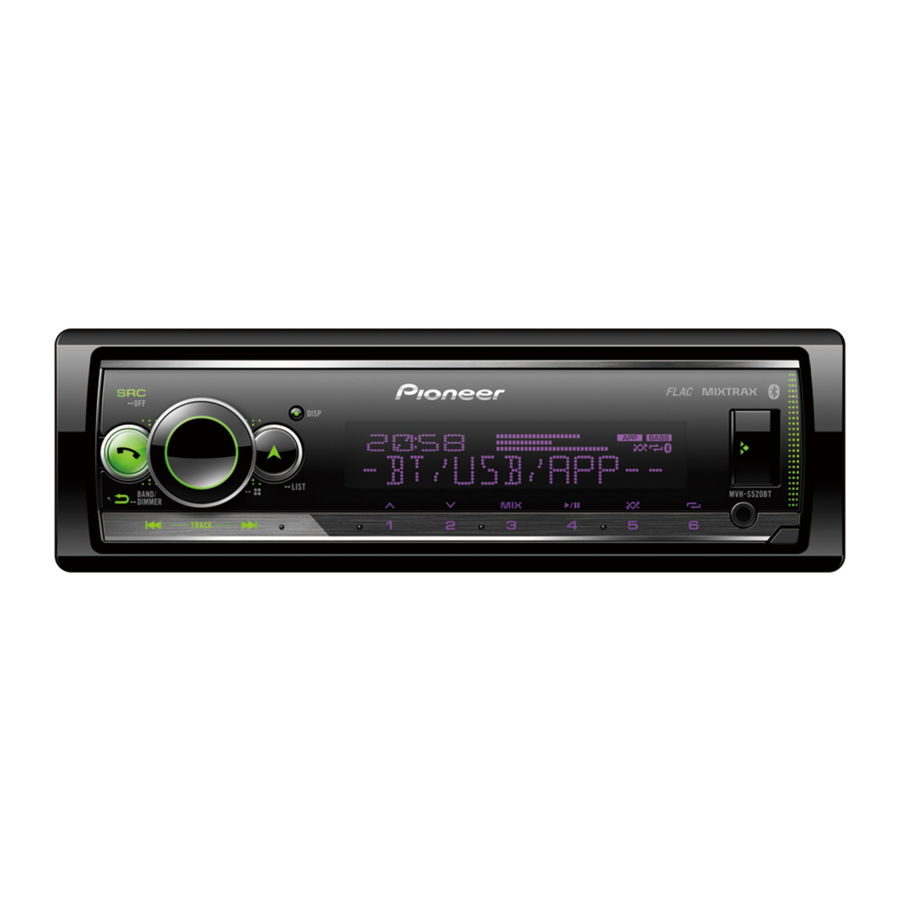

Pioneer MVH-S520BT – digitaalse meedia vastuvõtja kiirjuhend

Ühendused

Järgnevas tähistab "NW" võrgurežiimi (network mode) ja "STD" standardrežiimi (standard mode). Vastavalt loodud ühendustele muutke kõlari režiim standardrežiimiks (STD) või võrgurežiimiks (NW).

• Kui paigaldate seadet sõidukisse, mille süütelukus puudub ACC (lisaseadme) asend, võib punase kaabli ühendamata jätmine süütevõtme töö tuvastamise klemmiga põhjustada aku tühjenemist.

• Seadme kasutamine muudes tingimustes kui järgmised võib põhjustada tulekahju või rikke.
  • Sõidukid 12-voldise aku ja negatiivse maandusega.
  • Kui kõlari väljundit kasutatakse 4 kanali kaudu, kasutage kõlareid, mille võimsus on üle 50 W (maksimaalne sisendvõimsus) ja takistus on vahemikus 4 Ω kuni 8 Ω (impedantsi väärtus). Ärge kasutage selle seadme jaoks 1 Ω kuni 3 Ω kõlareid.
  • Kui tagumise kõlari väljundit kasutatakse 2 Ω subwooferi poolt, kasutage kõlareid, mille võimsus on üle 70 W (maksimaalne sisendvõimsus).
    * Ühendusmeetodi kohta vaadake ühendusi.
• Lühise, ülekuumenemise või rikke vältimiseks järgige kindlasti alltoodud juhiseid.
  • Enne paigaldamist ühendage aku negatiivne klemm lahti.
  • Kinnitage juhtmestik kaabliklambrite või kleeplindiga. Mähkige kleeplint ümber juhtmestiku, mis puutub kokku metallosadega, et kaitsta juhtmestikku.
  • Paigutage kõik kaablid eemale liikuvatest osadest, nagu käigukang ja istmesiinid.
  • Paigutage kõik kaablid eemale kuumadest kohtadest, näiteks küttekeha väljalaskeava lähedalt.
  • Ärge ühendage kollast kaablit akuga, viies selle läbi ava mootoriruumi.
  • Katke kõik lahti ühendatud kaabliühendused isoleerteibiga.
  • Ärge lühendage ühtegi kaablit.
  • Ärge kunagi lõigake selle seadme toitekaabli isolatsiooni, et jagada toidet teiste seadmetega. Kaabli voolutugevus on piiratud.
  • Kasutage ettenähtud nimiväärtusega kaitset.
  • Ärge kunagi ühendage negatiivset kõlarikaablit otse maandusega.
  • Ärge kunagi siduge mitme kõlari negatiivseid kaableid kokku.
• Kui see seade on sisse lülitatud, saadetakse juhtsignaale läbi sinise/valge kaabli. Ühendage see kaabel välise võimendi süsteemi kaugjuhtimispuldiga või sõiduki automaatse antennirelee juhtterminaliga (max. 300 mA 12 V DC). Kui sõiduk on varustatud klaasantenniga, ühendage see antennivõimendi toiteallika terminaliga.
• Ärge kunagi ühendage sinist/valget kaablit välise võimendi toiteterminaliga. Samuti ärge kunagi ühendage seda automaatse antenni toiteterminaliga. See võib põhjustada aku tühjenemist või rikke.
• Graafiline sümbol , mis on tootele paigutatud, tähendab alalisvoolu.

See seade

1. Mikrofon (3 m)
2. Toitejuhtme sisend
3. Mikrofoni sisend
4. Tagumine väljund (STD) või keskmise sageduse väljund (NW)
5. Eesmine väljund (STD) või kõrge sageduse väljund (NW)
6. Antenni sisend
7. Kaitse (10 A)
8. Juhtmega kaugjuhtimispuldi sisend
   Saab ühendada juhtmega kaugjuhtimispuldi adapteri (müüakse eraldi).
9. Subwooferi väljund

Toitejuhe

1. Toitejuhtme sisendisse
2. Olenevalt sõiduki tüübist võib ja funktsioon olla erinev. Sel juhul ühendage kindlasti ja .
3. Kollane
   Varundus (või lisaseade)
4. Kollane
   Ühendage püsiva 12 V toiteallika klemmiga.
5. Punane
   Lisaseade (või varundus)
6. Punane
   Ühendage süütelülitiga juhitava klemmiga (12 V DC).
7. Ühendage sama värvi juhtmed omavahel.
8. Must (šassii maandus)
9. Sinine/valge
   ISO-pistiku tihvti asukoht on sõltuvalt sõiduki tüübist erinev. Ühendage ja , kui tihvt 5 on antenni juhtimistüüp. Muu tüüpi sõidukis ärge kunagi ühendage ja .
10. Sinine/valge
    Ühendage võimendi süsteemi juhtterminaliga (max. 300 mA 12 V DC).
11. Sinine/valge
    Ühendage automaatse antennirelee juhtterminaliga (max. 300 mA 12 V DC).
12. Kõlari juhtmed
    Valge: Eesmine vasak (STD) või kõrge sageduse vasak (NW)
    Valge/must: Eesmine vasak (STD) või kõrge sageduse vasak (NW)
    Hall: Eesmine parem (STD) või kõrge sageduse parem (NW)
    Hall/must: Eesmine parem (STD) või kõrge sageduse parem (NW)
    Roheline: Tagumine vasak (STD) või keskmise sageduse vasak (NW)
    Roheline/must: Tagumine vasak (STD) või keskmise sageduse vasak (NW)
    Violetne: Tagumine parem (STD) või keskmise sageduse parem (NW)
    Violetne/must: Tagumine parem (STD) või keskmise sageduse parem (NW)
13. Oranž/valge
    Ühendage auto valgustussignaaliga.
14. ISO-pistik
    Mõnes sõidukis võib ISO-pistik olla jagatud kaheks. Sel juhul ühendage kindlasti mõlema pistikuga.

MÄRKUSED

• Muutke selle seadme algmenüüd. Vaadake [REAR-SP]. Selle seadme subwooferi väljund on monauraalne.
• Kui kasutate 2 Ω subwooferit, ühendage subwoofer kindlasti selle seadme violetse ja violetse/musta juhtmega. Ärge ühendage midagi rohelise ja rohelise/musta juhtmega.

Võimendi (müüakse eraldi)

Tehke need ühendused valikulise võimendi kasutamisel.

1. Süsteemi kaugjuhtimispult
   Ühendage sinise/valge kaabliga.
2. Võimendi (müüakse eraldi)
3. Ühendage RCA-kaablitega (müüakse eraldi)
4. Tagumise väljundiga (STD) või keskmise sageduse väljundiga (NW)
5. Tagumine kõlar (STD) või keskmise sagedusega kõlar (NW)
6. Eesmise väljundiga (STD) või kõrge sageduse väljundiga (NW)
7. Eesmine kõlar (STD) või kõrge sagedusega kõlar (NW)
8. Subwooferi väljundiga
9. Subwoofer

Paigaldamine

• Enne lõplikku paigaldamist kontrollige kõiki ühendusi ja süsteeme.
• Ärge kasutage volitamata osi, kuna see võib põhjustada rikkeid.
• Kui paigaldamine nõuab aukude puurimist või muid muudatusi sõidukis, pidage nõu oma edasimüüjaga.
• Ärge paigaldage seda seadet kohtadesse, kus:
  • see võib häirida sõiduki tööd.
  • see võib põhjustada reisijale vigastusi äkkpidurduse tagajärjel.
• Paigaldage see seade eemale kuumadest kohtadest, näiteks küttekeha väljalaskeava lähedalt.
• Optimaalne jõudlus saavutatakse, kui seade on paigaldatud alla 60° nurga all.

• Paigaldamisel veenduge selle seadme kasutamisel korraliku soojuse hajutamise tagamiseks, et jätaksite tagapaneeli taha piisavalt ruumi ja mähkige kõik lahtised kaablid nii, et need ei blokeeriks ventilatsiooniavasid.


DIN-kinnituse paigaldamine

1. Sisestage kaasasolev kinnitusmuhv armatuurlauale.
2. Kinnitage kinnitusmuhv, painutades kruvikeerajaga metallist sakke (90°) oma kohale.

   1. Armatuurlaud
   2. Kinnitusmuhv
   • Veenduge, et seade on kindlalt paigas. Ebastabiilne paigaldus võib põhjustada vahelejätmist või muid rikkeid.

Kui kaasasolevat kinnitusmuhvi ei kasutata

1. Joondage kinnitusklambri augud seadme külgedel olevate aukudega, et klamber kinnitada.

2. Kruvige mõlemale küljele üks kruvi, et seade paigal hoida.

   1. Puukruvi (5 mm × 9 mm, ei ole tootega kaasas)
   2. Kinnitusklamber
   3. Armatuurlaud või konsool

Kaasasoleva klambri kasutamine

Veenduge, et kaasasolev klamber sobib teie konkreetse sõidukimudeliga, ja kinnitage see seejärel seadme külge, nagu allpool näidatud.

1. Kruvi
2. Klamber

Seadme eemaldamine (paigaldatud kaasasoleva kinnitusmuhviga)

1. Eemaldage ilurõngas.

   1. Ilurõngas
   2. Sälkega sakk
   • Esipaneeli vabastamine võimaldab ilurõngale hõlpsamini juurde pääseda.
   • Ilurõnga tagasi kinnitamisel suunake sälkega sakiga külg allapoole.
2. Sisestage kaasasolevad eemaldusvõtmed seadme mõlemale küljele, kuni need oma kohale klõpsavad.
3. Tõmmake seade armatuurlaualt välja.


Mikrofoni paigaldamine

Mikrofon tuleks paigutada otse juhi ette sobivale kaugusele, et tema hääl oleks selgelt kuuldav.

On äärmiselt ohtlik, kui mikrofoni juhe peaks mähkuma ümber roolisamba või käigukangi. Paigaldage mikrofon kindlasti nii, et see ei takistaks sõitmist. Juhtme paigutamiseks on soovitatav kasutada klambreid (müüakse eraldi).

MÄRKUS
Sõltuvalt sõiduki mudelist võib mikrofoni kaabli pikkus olla liiga lühike, kui paigaldate mikrofoni päikesesirmile. Sellistel juhtudel paigaldage mikrofon roolisambale.

Päikesesirmile paigaldamine

1. Asetage mikrofoni juhe soonde.

   1. Mikrofoni juhe
   2. Soon
2. Paigaldage mikrofoni klamber päikesesirmile.
   Päikesesirmi langetamine vähendab hääletuvastuse määra.

   1. Mikrofoni klamber

Roolisambale paigaldamine

1. Lükake mikrofoni alus, et see mikrofoni klambrist eraldada.

   1. Mikrofon
   2. Mikrofoni klamber
   3. Mikrofoni alus
2. Paigaldage mikrofon roolisamba tagaküljele.

   1. Kahepoolne teip

Põhitoimingud

MVH-S520BT

Peamenüü kohta

Peamenüüs saate reguleerida erinevaid sätteid.

1. Peamenüü kuvamiseks vajutage M.C. nuppu.
2. Valige M.C. nupuga üks allolevatest kategooriatest ja seejärel vajutage kinnitamiseks.
   • FUNCTION settings (FUNKTSIOONI seaded)
   • AUDIO settings (HELI seaded)
   • SYSTEM settings (SÜSTEEMI seaded)
   • ILLUMINATION settings (VALGUSTUSE seaded)
   • MIXTRAX settings (MIXTRAX seaded)
   • MICROPHONE settings (MIKROFONI seaded)
3. Valige M.C. nupuga valikud ja seejärel vajutage kinnitamiseks.

Sageli kasutatavad toimingud

Eesmärk	Toiming
Toite sisselülitamine	Toite sisselülitamiseks vajutage SRC/OFF. Toite väljalülitamiseks vajutage pikalt SRC/OFF.
Helitugevuse reguleerimine	Pöörake M.C. nuppu.
Allika valimine	Vajutage korduvalt SRC/OFF.
Kuvainfo muutmine	Vajutage korduvalt DISP.
Eelmisele kuvale/nimekirjale naasmine	Vajutage BAND/.
Menüüst tavakuvale naasmine	Vajutage pikalt BAND/ .
Ekraani heleduse muutmine	Vajutage pikalt BAND/ .

Seadistamine

Kui pärast paigaldamist süütelüliti sisse lülitate, kuvatakse ekraanil seadistusmenüü.

Ärge kasutage seadet tavarežiimis, kui seadmega on ühendatud võrgurežiimi kõlarisüsteem. Ärge kasutage seadet võrgurežiimis, kui seadmega on ühendatud tavarežiimi kõlarisüsteem. See võib kõlareid kahjustada.

1. Valige M.C. nupuga valikud ja seejärel vajutage kinnitamiseks.
   Järgmise menüüvaliku juurde liikumiseks peate oma valiku kinnitama.

2. Kuvatakse [QUIT:YES] (VÄLJUMINE:JAH).
   Seadistusmenüü esimese elemendi juurde naasmiseks keerake M.C. nuppu, et valida [QUIT:NO] (VÄLJUMINE:EI), ja seejärel vajutage kinnitamiseks.
3. Seadete kinnitamiseks vajutage M.C. nuppu.

Tuuneri kasutamine

Eelseadistatud jaamade vastuvõtmine

1. Valige SRC/OFF, et valida [RADIO] (RAADIO).
2. Sagedusala valimiseks vajutage BAND/.
   [FM1] [FM2] [FM3] [MW]/[LW]
3. Vajutage numbriklahvi (1/ kuni 6/).

Parimate jaamade mälu (BSM)

1. Pärast sagedusala valimist vajutage peamenüü kuvamiseks M.C. nuppu.
2. Valige M.C. nupuga [FUNCTION] (FUNKTSIOON) ja seejärel vajutage kinnitamiseks.
3. Valige M.C. nupuga [BSM] ja seejärel vajutage kinnitamiseks.

Jaamade käsitsi salvestamine

1. Jaama vastuvõtmise ajal, mida soovite salvestada, vajutage pikalt ühte numbriklahvi (1/ kuni 6/), kuni see lakkab vilkumast.

USB/iPhone/AUX kasutamine

(IPhone'i allikas pole saadaval, kui SYSTEM (SÜSTEEMI) seadetes on [USB MTP] seatud väärtusele [ON] (SEES).)

USB/iPhone

1. Avage USB-pordi kate.
2. Ühendage USB-seade/iPhone sobiva kaabli abil.

MTP-ühendus

Seadme, millele on installitud Android OS 4.0 või enamik hilisemaid versioone, saab seadmega ühendada MTP kaudu, kasutades Android-seadmega kaasas olevat kaablit. Sõltuvalt ühendatud seadmest, OS-i versioonist või seadmes olevate failide arvust ei pruugi helifaile/lugusid MTP kaudu taasesitada.

MÄRKUS
Kui kasutate MTP-ühendust, peab SYSTEM (SÜSTEEMI) seadetes olema [USB MTP] seatud väärtusele [ON] (SEES).

AUX

1. Sisestage stereo-minipistik AUX-sisendpesasse.
2. Allikana [AUX IN] (AUX SISEND) valimiseks vajutage SRC/OFF.

Bluetooth-ühendus

Korral ajal saab ühendada kuni kaks Bluetooth-telefoni.

1. Lülitage seadme Bluetooth-funktsioon sisse.
2. Valige seadme ekraanil kuvatav seadme nimi.
3. Veenduge, et sellel seadmel ja seadmel kuvatakse sama 6-kohaline number.
4. Valige [YES] (JAH).

Bluetooth-telefon

Põhitoimingud

Eesmärk	Toiming
Sissetulevale kõnele vastamine	Kõne vastuvõtmisel vajutage suvalist nuppu.
Kõne lõpetamine	Vajutage .
Sissetuleva kõne tagasilükkamine	Sissetuleva kõne vastuvõtmisel vajutage pikalt .

Hääletuvastusrežiimi aktiveerimine

1. Häälekäskluste sisestamiseks vajutage pikalt ja seejärel rääkige mikrofoni.

Hääletuvastusrežiimist väljumiseks vajutage BAND/.

Ühenduse loomine rakendusega Pioneer Smart Sync

Pioneer Smart Sync on rakendus, mis ühendab nutikalt teie kaardid, sõnumid ja muusika sõidukis.

Ärge proovige rakendust sõidu ajal kasutada. Enne rakenduse juhtnuppude kasutamist veenduge, et olete tee ääres ja pargite oma sõiduki ohutusse kohta.

1. Sisenege SYSTEM (SÜSTEEMI) menüüsse (vt "Peamenüü kohta").
2. Valige M.C. nupuga [APP CONTROL] (RAKENDUSE JUHTIMINE) ja seejärel vajutage kinnitamiseks.
3. Valige M.C. nupuga üks allolevatest.
   • USB-ühenduse jaoks valige [WIRED] (JUHTMEGA).
   • Bluetooth-ühenduse jaoks valige [BLUETOOTH].
4. Valige M.C. nupuga [AUTO APP CONN] (RAKENDUSE AUTOMAATNE ÜHENDUS) ja seejärel vajutage kinnitamiseks.
5. Valige M.C. nupuga [ON] (SEES) ja seejärel vajutage kinnitamiseks.
6. Ühendage see seade mobiilseadmega USB või Bluetoothi kaudu. Rakendus Pioneer Smart Sync käivitub iPhone'i/Android-seadmes automaatselt.
   MÄRKUS
   Olenemata sellest, kas säte [AUTO APP CONN] (RAKENDUSE AUTOMAATNE ÜHENDUS) on seatud väärtusele [ON] (SEES) või [OFF] (VÄLJAS), saate rakenduse Pioneer Smart Sync käivitamiseks teha ka järgmist.
   • Muude seadmete kui USB-ühendusega Android-seadme puhul vajutage suvalise allika valimiseks SRC/OFF ja vajutage pikalt M.C. nuppu.
   • IPhone'i puhul käivitage mobiilseadmes Pioneer Smart Sync.

Spotify^® kuulamine

(Pole saadaval, kui SYSTEM (SÜSTEEM) seadetes on [USB MTP] seatud olekusse [ON] (SEES).)

Enne kasutamist värskendage Spotify rakenduse püsivara uusimale versioonile.

Enne alustamist ühendage see seade mobiilseadmega USB kaudu (ainult iPhone) või Bluetoothi ​​kaudu.

1. Sisenege SYSTEM (SÜSTEEM) menüüsse (vt "Teave peamenüü kohta").
2. Pöörake M.C. ketast, et valida [APP CONTROL] (RAKENDUSE JUHTIMINE), seejärel vajutage kinnitamiseks.
3. Pöörake M.C. ketast, et valida üks järgmistest.
   • Valige USB-ühenduse jaoks [WIRED] (JUHTMEGA).
   • Valige Bluetooth-ühenduse jaoks [BLUETOOTH] (BLUETOOTH).
4. Valige [SPOTIFY], vajutades SRC/OFF nuppu.
5. Käivitage mobiilseadmes Spotify rakendus ja alustage taasesitust.
