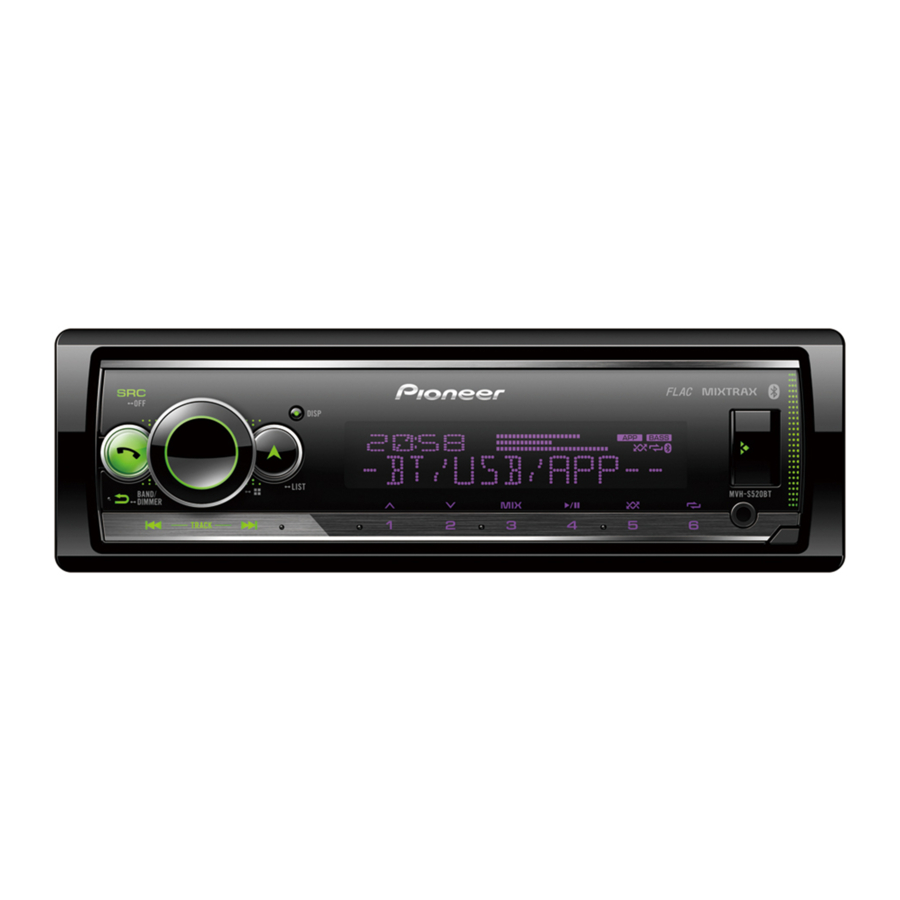

Pioneer MVH-S520BT - Guide de démarrage rapide du récepteur multimédia numérique

Connexions

Dans ce qui suit, "NW" représente le mode réseau et "STD" représente le mode standard. Selon les connexions que vous avez établies, changez le mode des haut-parleurs en mode standard (STD) ou en mode réseau (NW).

• Lorsque vous installez cet appareil dans un véhicule sans position ACC (accessoire) sur le commutateur d'allumage, le fait de ne pas connecter le câble rouge à la borne qui détecte le fonctionnement de la clé de contact peut entraîner une décharge de la batterie.

• L'utilisation de cet appareil dans des conditions autres que les suivantes pourrait entraîner un incendie ou un dysfonctionnement.
  • Véhicules avec une batterie de 12 volts et mise à la masse négative.
  • Lorsque la sortie haut-parleur est utilisée par 4 canaux, utilisez des haut-parleurs de plus de 50 W (puissance d'entrée maximale) et d'une impédance comprise entre 4 Ω et 8 Ω (valeur d'impédance). N'utilisez pas de haut-parleurs de 1 Ω à 3 Ω avec cet appareil.
  • Lorsque la sortie haut-parleur arrière est utilisée par un subwoofer de 2 Ω, utilisez des haut-parleurs de plus de 70 W (puissance d'entrée maximale).
    * Veuillez vous référer aux connexions pour une méthode de connexion.
• Pour éviter les courts-circuits, la surchauffe ou les dysfonctionnements, assurez-vous de suivre les instructions ci-dessous.
  • Débranchez la borne négative de la batterie avant l'installation.
  • Fixez le câblage avec des serre-câbles ou du ruban adhésif. Enroulez du ruban adhésif autour des câbles qui entrent en contact avec des pièces métalliques pour protéger le câblage.
  • Placez tous les câbles à l'écart des pièces mobiles, telles que le levier de vitesse et les rails de siège.
  • Placez tous les câbles à l'écart des zones chaudes, telles que près de la sortie de chauffage.
  • Ne connectez pas le câble jaune à la batterie en le faisant passer par le trou vers le compartiment moteur.
  • Couvrez tous les connecteurs de câble déconnectés avec du ruban isolant.
  • Ne raccourcissez aucun câble.
  • Ne coupez jamais l'isolation du câble d'alimentation de cet appareil pour partager l'alimentation avec d'autres appareils. La capacité de courant du câble est limitée.
  • Utilisez un fusible du calibre prescrit.
  • Ne connectez jamais le câble négatif du haut-parleur directement à la masse.
  • Ne regroupez jamais les câbles négatifs de plusieurs haut-parleurs.
• Lorsque cet appareil est allumé, les signaux de commande sont envoyés via le câble bleu/blanc. Connectez ce câble à la commande à distance du système d'un amplificateur de puissance externe ou à la borne de commande du relais d'antenne automatique du véhicule (max. 300 mA 12 V CC). Si le véhicule est équipé d'une antenne en verre, connectez-le à la borne d'alimentation du préamplificateur d'antenne.
• Ne connectez jamais le câble bleu/blanc à la borne d'alimentation d'un amplificateur de puissance externe. Ne le connectez jamais non plus à la borne d'alimentation de l'antenne automatique. Cela pourrait entraîner une décharge de la batterie ou un dysfonctionnement.
• Le symbole graphique placé sur le produit signifie courant continu.

Cet appareil

1. Microphone (3 m)
2. Entrée du cordon d'alimentation
3. Entrée microphone
4. Sortie arrière (STD) ou sortie médium (NW)
5. Sortie avant (STD) ou sortie aigu (NW)
6. Entrée antenne
7. Fusible (10 A)
8. Entrée télécommande filaire
   Un adaptateur de télécommande filaire peut être connecté (vendu séparément).
9. Sortie subwoofer

Cordon d'alimentation

1. Vers l'entrée du cordon d'alimentation
2. Selon le type de véhicule, la fonction de et peut être différente. Dans ce cas, assurez-vous de connecter à et à .
3. Jaune
   Sauvegarde (ou accessoire)
4. Jaune
   Connecter à la borne d'alimentation constante 12 V.
5. Rouge
   Accessoire (ou sauvegarde)
6. Rouge
   Connecter à la borne contrôlée par le commutateur d'allumage (12 V CC).
7. Connectez les fils de même couleur entre eux.
8. Noir (masse châssis)
9. Bleu/blanc
   La position des broches du connecteur ISO peut varier selon le type de véhicule. Connectez et lorsque la broche 5 est de type commande d'antenne. Dans un autre type de véhicule, ne connectez jamais et .
10. Bleu/blanc
    Connecter à la borne de commande du système de l'amplificateur de puissance (max. 300 mA 12 V CC).
11. Bleu/blanc
    Connecter à la borne de commande du relais d'antenne automatique (max. 300 mA 12 V CC).
12. Fils de haut-parleur
    Blanc : Avant gauche (STD) ou aigu gauche (NW)
    Blanc/noir : Avant gauche (STD) ou aigu gauche (NW)
    Gris : Avant droit (STD) ou aigu droit (NW)
    Gris/noir : Avant droit (STD) ou aigu droit (NW)
    Vert : Arrière gauche (STD) ou médium gauche (NW)
    Vert/noir : Arrière gauche (STD) ou médium gauche (NW)
    Violet : Arrière droit (STD) ou médium droit (NW)
    Violet/noir : Arrière droit (STD) ou médium droit (NW)
13. Orange/blanc
    Connecter au signal d'éclairage de la voiture.
14. Connecteur ISO
    Dans certains véhicules, le connecteur ISO peut être divisé en deux. Dans ce cas, assurez-vous de connecter les deux connecteurs.

NOTES

• Modifiez le menu initial de cet appareil. Reportez-vous à [REAR-SP]. La sortie subwoofer de cet appareil est monaurale.
• Lorsque vous utilisez un subwoofer de 2 Ω, assurez-vous de connecter le subwoofer aux fils violet et violet/noir de cet appareil. Ne connectez rien aux fils vert et vert/noir.

Amplificateur de puissance (vendu séparément)

Effectuez ces connexions lorsque vous utilisez l'amplificateur optionnel.

1. Commande à distance du système
   Connecter au câble bleu/blanc.
2. Amplificateur de puissance (vendu séparément)
3. Connecter avec des câbles RCA (vendus séparément)
4. Vers la sortie arrière (STD) ou la sortie médium (NW)
5. Haut-parleur arrière (STD) ou haut-parleur médium (NW)
6. Vers la sortie avant (STD) ou la sortie aigu (NW)
7. Haut-parleur avant (STD) ou haut-parleur aigu (NW)
8. Vers la sortie subwoofer
9. Subwoofer

Installation

• Vérifiez toutes les connexions et tous les systèmes avant l'installation finale.
• N'utilisez pas de pièces non autorisées, car cela pourrait provoquer des dysfonctionnements.
• Consultez votre revendeur si l'installation nécessite le perçage de trous ou d'autres modifications du véhicule.
• N'installez pas cet appareil là où :
  • il pourrait interférer avec le fonctionnement du véhicule.
  • il pourrait blesser un passager en cas d'arrêt brusque.
• Installez cet appareil loin des endroits chauds, comme près de la sortie de chauffage.
• Des performances optimales sont obtenues lorsque l'appareil est installé avec un angle inférieur à 60°.

• Lors de l'installation, pour assurer une bonne dissipation de la chaleur lors de l'utilisation de cet appareil, assurez-vous de laisser suffisamment d'espace derrière le panneau arrière et d'enrouler les câbles lâches afin qu'ils ne bloquent pas les bouches d'aération.


Installation de type DIN

1. Insérez le cadre de montage fourni dans le tableau de bord.
2. Fixez le cadre de montage en utilisant un tournevis pour plier les languettes métalliques (90°) en place.

   1. Tableau de bord
   2. Cadre de montage
   • Assurez-vous que l'appareil est solidement installé. Une installation instable peut provoquer des sauts ou d'autres dysfonctionnements.

Lorsque le cadre de montage fourni n'est pas utilisé

1. Alignez les trous du support de montage avec les trous sur les côtés de l'appareil pour fixer le support.

2. Vissez une vis de chaque côté pour maintenir l'appareil en place.

   1. Vis autotaraudeuse (5 mm × 9 mm, non fournie avec le produit)
   2. Support de montage
   3. Tableau de bord ou console

Utilisation du support inclus

Vérifiez que le support inclus correspond à votre modèle de véhicule particulier, puis fixez-le à l'appareil comme indiqué ci-dessous.

1. Vis
2. Support

Retrait de l'unité (installée avec le cadre de montage fourni)

1. Retirez l'anneau de garniture.

   1. Anneau de garniture
   2. Languette crantée
   • Le fait de libérer le panneau avant facilite l'accès à l'anneau de garniture.
   • Lors du rattachement de l'anneau de garniture, orientez le côté avec la languette crantée vers le bas.
2. Insérez les clés d'extraction fournies des deux côtés de l'appareil jusqu'à ce qu'elles s'enclenchent.
3. Tirez l'appareil hors du tableau de bord.


Installation du microphone

Le microphone doit être placé directement devant le conducteur à une distance appropriée pour capter clairement sa voix.

Il est extrêmement dangereux de laisser le câble du microphone s'enrouler autour de la colonne de direction ou du levier de vitesses. Assurez-vous d'installer le microphone de manière à ce qu'il n'obstrue pas la conduite. Il est recommandé d'utiliser les pinces (vendues séparément) pour organiser le câble.

NOTE
Selon le modèle de véhicule, la longueur du câble du microphone peut être trop courte si vous montez le microphone sur le pare-soleil. Dans de tels cas, installez le microphone sur la colonne de direction.

Pour l'installer sur le pare-soleil

1. Insérez le câble du microphone dans la rainure.

   1. Câble du microphone
   2. Rainure
2. Installez le clip du microphone sur le pare-soleil.
   L'abaissement du pare-soleil réduit le taux de reconnaissance vocale.

   1. Clip du microphone

Pour l'installer sur la colonne de direction

1. Faites glisser la base du microphone pour la détacher du clip du microphone.

   1. Microphone
   2. Clip du microphone
   3. Base du microphone
2. Installez le microphone à l'arrière de la colonne de direction.

   1. Ruban adhésif double face

Fonctionnement de base

MVH-S520BT

À propos du menu principal

Vous pouvez régler divers paramètres dans le menu principal.

1. Appuyez sur la molette M.C. pour afficher le menu principal.
2. Tournez la molette M.C. pour sélectionner l'une des catégories ci-dessous, puis appuyez pour confirmer.
   • FUNCTION (FONCTION) settings
   • AUDIO (AUDIO) settings
   • SYSTEM (SYSTÈME) settings
   • ILLUMINATION (ILLUMINATION) settings
   • MIXTRAX (MIXTRAX) settings
   • MICROPHONE (MICROPHONE) settings
3. Tournez la molette M.C. pour sélectionner les options, puis appuyez pour confirmer.

Opérations fréquemment utilisées

But	Opération
Allumer l'appareil	Appuyez sur SRC/OFF pour allumer l'appareil. Appuyez longuement sur SRC/OFF pour éteindre l'appareil.
Régler le volume	Tournez la molette M.C..
Sélectionner une source	Appuyez plusieurs fois sur SRC/OFF.
Changer les informations affichées	Appuyez plusieurs fois sur DISP.
Revenir à l'affichage/liste précédent(e)	Appuyez sur BAND/.
Revenir à l'affichage normal depuis le menu	Appuyez longuement sur BAND/ .
Changer la luminosité de l'affichage	Appuyez longuement sur BAND/ .

Opération de configuration

Lorsque vous tournez le contacteur d'allumage sur ON après l'installation, le menu de configuration apparaît sur l'affichage.

N'utilisez pas l'appareil en mode standard si un système de haut-parleurs pour le mode réseau est connecté à l'appareil. N'utilisez pas l'appareil en mode réseau si un système de haut-parleurs pour le mode standard est connecté à l'appareil. Cela pourrait endommager les haut-parleurs.

1. Tournez la molette M.C. pour sélectionner les options, puis appuyez pour confirmer.
   Pour passer à l'option de menu suivante, vous devez confirmer votre sélection.

Élément de menu	Description
LANGUAGE (LANGUE) [ENG](Anglais), [РУС](Russe), [TUR](Turc), [FRA](Français), [DEU](Allemand)	Sélectionnez la langue pour afficher les informations textuelles d'un fichier audio compressé.
CLOCK SET (RÉGLAGE HORLOGE)	Réglez l'horloge. Tournez la molette M.C. pour régler l'heure, puis appuyez pour confirmer. L'indicateur passe automatiquement au réglage des minutes. Tournez la molette M.C. pour régler les minutes, puis appuyez pour confirmer.
FM STEP (PAS FM) [100], [50]	Sélectionnez le pas de syntonisation FM entre 100 kHz ou 50 kHz.
SPEAKER MODE (MODE HAUT-PARLEUR) [STANDARD], [NETWORK]	Basculez entre deux modes de fonctionnement : le mode réseau 2 voies (NETWORK) et le mode standard (STANDARD) selon les connexions que vous avez établies. Après avoir sélectionné le mode approprié, tournez la molette M.C. pour sélectionner [YES] (OUI), puis appuyez pour confirmer. Vous ne pouvez pas terminer le menu de configuration sans définir le [SPEAKER MODE] (MODE HAUT-PARLEUR).

2. [QUIT:YES] (QUITTER:OUI) apparaît.
   Pour revenir au premier élément du menu de configuration, tournez la molette M.C. pour sélectionner [QUIT:NO] (QUITTER:NON), puis appuyez pour confirmer.
3. Appuyez sur la molette M.C. pour confirmer les réglages.

Fonctionnement du tuner

Réception des stations préréglées

1. Appuyez sur SRC/OFF pour sélectionner [RADIO] (RADIO).
2. Appuyez sur BAND/ pour sélectionner la bande.
   [FM1] [FM2] [FM3] [MW]/[LW]
3. Appuyez sur un bouton numérique (1/ à 6/).

Mémoire des meilleures stations (BSM)

1. Après avoir sélectionné la bande, appuyez sur la molette M.C. pour afficher le menu principal.
2. Tournez la molette M.C. pour sélectionner [FUNCTION] (FONCTION), puis appuyez pour confirmer.
3. Tournez la molette M.C. pour sélectionner [BSM], puis appuyez pour confirmer.

Pour mémoriser des stations manuellement

1. Pendant la réception de la station que vous souhaitez mémoriser, appuyez et maintenez l'un des boutons numériques (1/ à 6/) jusqu'à ce qu'il cesse de clignoter.

Fonctionnement USB/iPhone/AUX

(La source iPhone n'est pas disponible lorsque [USB MTP] est réglé sur [ON] (ACTIVÉ) dans les réglages SYSTEM (SYSTÈME).)

USB/iPhone

1. Ouvrez le couvercle du port USB.
2. Branchez le périphérique USB/iPhone à l'aide d'un câble approprié.

Connexion MTP

Un appareil installé avec Android OS 4.0 ou la plupart des versions ultérieures peut être connecté à l'appareil via MTP, en utilisant le câble fourni avec l'appareil Android. Cependant, selon l'appareil connecté, la version de l'OS ou le nombre de fichiers dans l'appareil, les fichiers audio/chansons peuvent ne pas pouvoir être lus via MTP.

NOTE
Si vous utilisez une connexion MTP, [USB MTP] doit être réglé sur [ON] (ACTIVÉ) dans les réglages SYSTEM (SYSTÈME).

AUX

1. Insérez la mini-prise stéréo dans la prise d'entrée AUX.
2. Appuyez sur SRC/OFF pour sélectionner [AUX IN] (ENTRÉE AUX) comme source.

Connexion Bluetooth

Jusqu'à deux téléphones Bluetooth peuvent être connectés simultanément.

1. Activez la fonction Bluetooth de l'appareil.
2. Sélectionnez le nom de l'appareil affiché sur l'écran de l'appareil.
3. Assurez-vous que le même numéro à 6 chiffres apparaît sur cet appareil et sur le périphérique.
4. Sélectionnez [YES] (OUI).

Téléphone Bluetooth

Opérations de base

But	Opération
Répondre à un appel entrant	Appuyez sur n'importe quel bouton lorsqu'un appel est reçu.
Mettre fin à un appel	Appuyez .
Rejeter un appel entrant	Appuyez longuement sur lorsqu'un appel est reçu.

Activation du mode de reconnaissance vocale

1. Appuyez longuement sur puis parlez dans le microphone pour saisir des commandes vocales.

Pour quitter le mode de reconnaissance vocale, appuyez sur BAND/.

Établir une connexion avec Pioneer Smart Sync

Pioneer Smart Sync est l'application qui réunit intelligemment vos cartes, messages et musique dans le véhicule.

N'essayez pas d'utiliser l'application en conduisant. Assurez-vous de vous arrêter sur le côté de la route et de garer votre véhicule dans un endroit sûr avant d'essayer d'utiliser les commandes de l'application.

1. Entrez dans le menu SYSTEM (SYSTÈME) (reportez-vous à « À propos du menu principal »).
2. Tournez la molette M.C. pour sélectionner [APP CONTROL] (CONTRÔLE APP), puis appuyez pour confirmer.
3. Tournez la molette M.C. pour sélectionner l'une des options ci-dessous.
   • Sélectionnez [WIRED] (FILAIRE) pour la connexion USB.
   • Sélectionnez [BLUETOOTH] (BLUETOOTH) pour la connexion Bluetooth.
4. Tournez la molette M.C. pour sélectionner [AUTO APP CONN] (CONNEXION APP AUTO), puis appuyez pour confirmer.
5. Tournez la molette M.C. pour sélectionner [ON] (ACTIVÉ), puis appuyez pour confirmer.
6. Connectez cet appareil au périphérique mobile via USB ou Bluetooth. Pioneer Smart Sync sur l'appareil iPhone/Android démarre automatiquement.
   NOTE
   Indépendamment du fait que le réglage [AUTO APP CONN] (CONNEXION APP AUTO) soit défini sur [ON] (ACTIVÉ) ou [OFF] (DÉSACTIVÉ), vous pouvez également effectuer les opérations suivantes pour démarrer Pioneer Smart Sync.
   • Pour les appareils autres que l'appareil Android connecté via USB, appuyez sur SRC / OFF pour sélectionner n'importe quelle source, puis appuyez et maintenez la molette M.C..
   • Pour iPhone, lancez Pioneer Smart Sync sur l'appareil mobile.

Écouter Spotify^®

(Non disponible lorsque [USB MTP] est réglé sur [ON] dans les paramètres SYSTÈME.)

Mettez à jour le micrologiciel de l'application Spotify vers la dernière version avant utilisation.

Avant de commencer, connectez cet appareil au périphérique mobile via USB (iPhone uniquement) ou Bluetooth.

1. Accédez au menu SYSTÈME (référez-vous à "About the main menu" (À propos du menu principal)).
2. Tournez le bouton M.C. pour sélectionner [APP CONTROL] (CONTRÔLE D'APPLI), puis appuyez pour confirmer.
3. Tournez le bouton M.C. pour sélectionner l'un des éléments ci-dessous.
   • Sélectionnez [WIRED] (FILAIRE) pour la connexion USB.
   • Sélectionnez [BLUETOOTH] (BLUETOOTH) pour la connexion Bluetooth.
4. Appuyez sur SRC/OFF pour sélectionner [SPOTIFY].
5. Lancez l'application Spotify sur le périphérique mobile et démarrez la lecture.

Références

• App Store - Apple
• Google Play

Télécharger le manuel

Ici, vous pouvez télécharger la version PDF complète du manuel. Elle peut contenir des instructions de sécurité supplémentaires, des informations de garantie, des règles de la FCC, etc.

Télécharger Pioneer MVH-S520BT - Guide de démarrage rapide du récepteur multimédia numérique

Les langues disponibles
