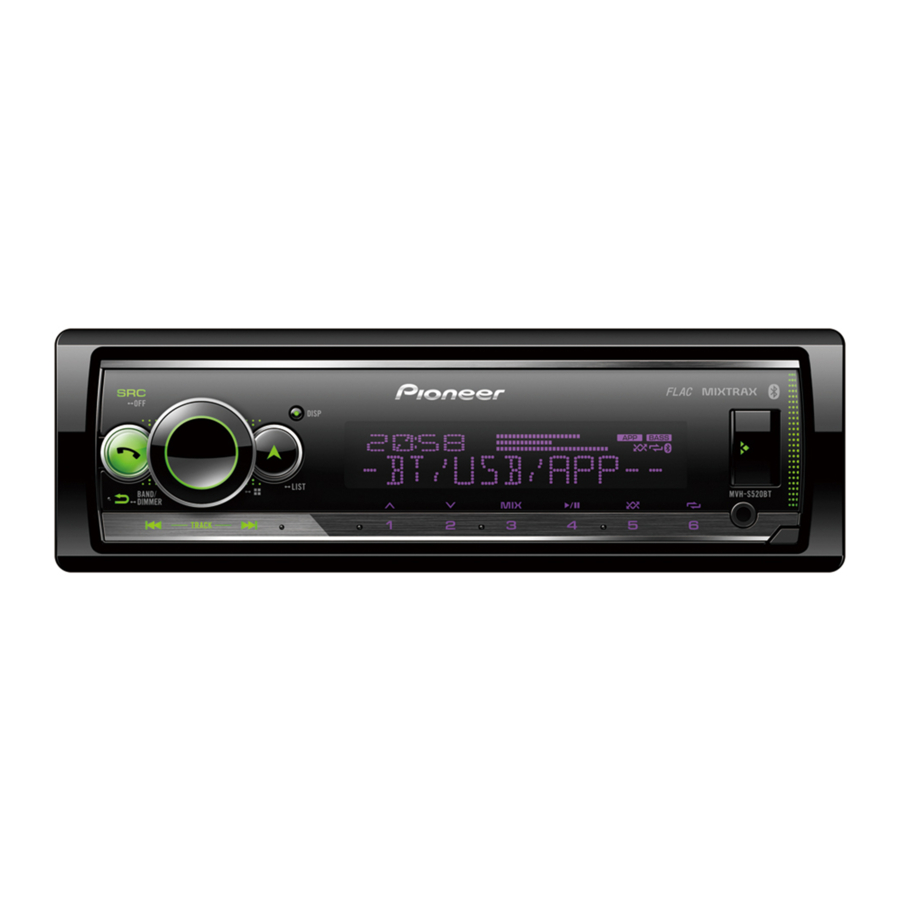

Pioneer MVH-S520BT - Ghid de pornire rapidă pentru receptorul media digital

Conexiuni

În cele ce urmează, "NW" reprezintă modul de rețea și "STD" reprezintă modul standard. În funcție de conexiunile pe care le-ați stabilit, schimbați modul difuzorului în modul standard (STD) sau modul de rețea (NW).

• Când instalați această unitate într-un vehicul fără o poziție ACC (accesoriu) pe contactul de aprindere, dacă nu conectați cablul roșu la terminalul care detectează funcționarea cheii de contact, bateria se poate descărca.

• Utilizarea acestei unități în alte condiții decât cele următoare ar putea duce la incendiu sau defecțiuni.
  • Vehicule cu o baterie de 12 volți și împământare negativă.
  • Când ieșirea difuzorului este utilizată de 4 canale, utilizați difuzoare de peste 50 W (putere maximă de intrare) și între 4 Ω și 8 Ω (valoare impedanță). Nu utilizați difuzoare de 1 Ω până la 3 Ω pentru această unitate.
  • Când ieșirea difuzorului spate este utilizată de 2 Ω de subwoofer, utilizați difuzoare de peste 70 W (putere maximă de intrare).
    * Vă rugăm să consultați conexiunile pentru o metodă de conectare.
• Pentru a preveni un scurtcircuit, supraîncălzirea sau defecțiunea, asigurați-vă că urmați instrucțiunile de mai jos.
  • Deconectați borna negativă a bateriei înainte de instalare.
  • Fixați cablajul cu cleme de cablu sau bandă adezivă. Înfășurați bandă adezivă în jurul cablajului care intră în contact cu părțile metalice pentru a proteja cablajul.
  • Așezați toate cablurile departe de părțile mobile, cum ar fi maneta de schimbare a vitezelor și șinele scaunelor.
  • Așezați toate cablurile departe de locurile fierbinți, cum ar fi lângă orificiul de încălzire.
  • Nu conectați cablul galben la baterie trecându-l prin orificiul către compartimentul motorului.
  • Acoperiți orice conectori de cablu deconectați cu bandă izolatoare.
  • Nu scurtați niciun cablu.
  • Nu tăiați niciodată izolația cablului de alimentare al acestei unități pentru a partaja alimentarea cu alte dispozitive. Capacitatea curentă a cablului este limitată.
  • Utilizați o siguranță cu valoarea nominală prescrisă.
  • Nu conectați niciodată cablul negativ al difuzorului direct la masă.
  • Nu legați niciodată împreună cablurile negative ale mai multor difuzoare.
• Când această unitate este pornită, semnalele de control sunt trimise prin cablul albastru/alb. Conectați acest cablu la telecomanda sistemului unui amplificator de putere extern sau la terminalul de control al releului auto-antenă al vehiculului (max. 300 mA 12 V DC). Dacă vehiculul este echipat cu o antenă de sticlă, conectați-o la terminalul de alimentare al amplificatorului de antenă.
• Nu conectați niciodată cablul albastru/alb la terminalul de alimentare al unui amplificator de putere extern. De asemenea, nu-l conectați niciodată la terminalul de alimentare al antenei auto. Acest lucru poate duce la descărcarea bateriei sau la o defecțiune.
• Simbolul grafic plasat pe produs înseamnă curent continuu.

Această unitate

1. Microfon (3 m)
2. Intrare cablu de alimentare
3. Intrare microfon
4. Ieșire spate (STD) sau ieșire de gamă medie (NW)
5. Ieșire față (STD) sau ieșire de gamă înaltă (NW)
6. Intrare antenă
7. Siguranță (10 A)
8. Intrare telecomandă cu fir
   Se poate conecta un adaptor de telecomandă cu fir (vândut separat).
9. Ieșire subwoofer

Cablu de alimentare

1. La intrarea cablului de alimentare
2. În funcție de tipul de vehicul, funcția și poate fi diferită. În acest caz, asigurați-vă că conectați la și la .
3. Galben
   De rezervă (sau accesoriu)
4. Galben
   Conectați la terminalul de alimentare constantă de 12 V.
5. Roșu
   Accesoriu (sau de rezervă)
6. Roșu
   Conectați la terminalul controlat de contactul de aprindere (12 V DC).
7. Conectați firele de aceeași culoare unul cu celălalt.
8. Negru (împământare șasiu)
9. Albastru/alb
   Poziția pinului conectorului ISO va diferi în funcție de tipul de vehicul. Conectați și când Pinul 5 este un tip de control al antenei. Într-un alt tip de vehicul, nu conectați niciodată și .
10. Albastru/alb
    Conectați la terminalul de control al sistemului amplificatorului de putere (max. 300 mA 12 V DC).
11. Albastru/alb
    Conectați la terminalul de control al releului auto-antenă (max. 300 mA 12 V DC).
12. Fire difuzor
    Alb: Față stânga (STD) sau gamă înaltă stânga (NW)
    Alb/negru: Față stânga (STD) sau gamă înaltă stânga (NW)
    Gri: Față dreapta (STD) sau gamă înaltă dreapta (NW)
    Gri/negru: Față dreapta (STD) sau gamă înaltă dreapta (NW)
    Verde: Spate stânga (STD) sau gamă medie stânga (NW)
    Verde/negru: Spate stânga (STD) sau gamă medie stânga (NW)
    Violet: Spate dreapta (STD) sau gamă medie dreapta (NW)
    Violet/negru: Spate dreapta (STD) sau gamă medie dreapta (NW)
13. Portocaliu/alb
    Conectați la semnalul de iluminare al mașinii.
14. Conector ISO
    În unele vehicule, conectorul ISO poate fi împărțit în două. În acest caz, asigurați-vă că vă conectați la ambele conectori.

NOTE

• Schimbați meniul inițial al acestei unități. Consultați [REAR-SP]. Ieșirea subwoofer a acestei unități este monoaurală.
• Când utilizați un subwoofer de 2 Ω, asigurați-vă că conectați subwooferul la firele violet și violet/negru ale acestei unități. Nu conectați nimic la firele verde și verde/negru.

Amplificator de putere (vândut separat)

Efectuați aceste conexiuni când utilizați amplificatorul opțional.

1. Telecomandă sistem
   Conectați la cablul albastru/alb.
2. Amplificator de putere (vândut separat)
3. Conectați cu cabluri RCA (vândute separat)
4. La ieșirea spate (STD) sau ieșirea de gamă medie (NW)
5. Difuzor spate (STD) sau difuzor de gamă medie (NW)
6. La ieșirea față (STD) sau ieșirea de gamă înaltă (NW)
7. Difuzor față (STD) sau difuzor de gamă înaltă (NW)
8. La ieșirea subwoofer
9. Subwoofer

Instalare

• Verificați toate conexiunile și sistemele înainte de instalarea finală.
• Nu utilizați piese neautorizate, deoarece acest lucru poate provoca defecțiuni.
• Consultați-vă cu dealerul dacă instalarea necesită găurirea de găuri sau alte modificări ale vehiculului.
• Nu instalați această unitate unde:
  • poate interfera cu funcționarea vehiculului.
  • poate provoca rănirea unui pasager ca urmare a unei opriri bruște.
• Instalați această unitate departe de locurile fierbinți, cum ar fi lângă orificiul de încălzire.
• Performanța optimă se obține atunci când unitatea este instalată la un unghi mai mic de 60°.

• Când instalați, pentru a asigura o dispersare adecvată a căldurii atunci când utilizați această unitate, asigurați-vă că lăsați suficient spațiu în spatele panoului din spate și înfășurați orice cabluri libere, astfel încât să nu blocheze orificiile de ventilație.


Instalare montare DIN

1. Introduceți manșonul de montare furnizat în tabloul de bord.
2. Fixați manșonul de montare folosind o șurubelniță pentru a îndoi urechile metalice (90°) în poziție.

   1. Tablou de bord
   2. Manșon de montare
   • Asigurați-vă că unitatea este instalată în siguranță la locul ei. O instalare instabilă poate provoca sărituri sau alte defecțiuni.

Când nu utilizați manșonul de montare furnizat

1. Aliniați găurile de pe suportul de montare cu găurile de pe părțile laterale ale unității pentru a atașa suportul.

2. Înșurubați un șurub pe fiecare parte pentru a menține unitatea în poziție.

   1. Șurub autofiletant (5 mm × 9 mm, nu este furnizat cu produsul)
   2. Suport de montare
   3. Tablou de bord sau consolă

Folosind suportul inclus

Verificați pentru a vă asigura că suportul inclus se potrivește cu modelul dumneavoastră specific de vehicul și apoi atașați-l la unitate așa cum se arată mai jos.

1. Șurub
2. Suport

Scoaterea unității (instalată cu manșonul de montare furnizat)

1. Scoateți inelul de finisare.

   1. Inel de finisare
   2. Ureche crestată
   • Eliberarea panoului frontal permite accesul mai ușor la inelul de finisare.
   • Când reatașați inelul de finisare, îndreptați în jos partea cu urechea crestată.
2. Introduceți cheile de extracție furnizate în ambele părți ale unității până când se fixează în poziție.
3. Trageți unitatea afară din tabloul de bord.


Instalarea microfonului

Microfonul trebuie plasat direct în fața șoferului, la o distanță adecvată pentru a-i capta vocea clar.

Este extrem de periculos să permiteți ca firul microfonului să se înfășoare în jurul coloanei de direcție sau al schimbătorului de viteze. Asigurați-vă că instalați microfonul astfel încât să nu obstrucționeze conducerea. Se recomandă utilizarea clemelor (vândute separat) pentru a aranja firul.

NOTĂ
În funcție de modelul vehiculului, lungimea cablului microfonului poate fi prea scurtă atunci când montați microfonul pe parasolar. În astfel de cazuri, instalați microfonul pe coloana de direcție.

Pentru a instala pe parasolar

1. Introduceți firul microfonului în canelură.

   1. Firul microfonului
   2. Canelură
2. Instalați clema microfonului pe parasolar.
   Coborârea parasolarului reduce rata de recunoaștere vocală.

   1. Clema microfonului

Pentru a instala pe coloana de direcție

1. Glisați baza microfonului pentru a o detașa de clema microfonului.

   1. Microfon
   2. Clema microfonului
   3. Baza microfonului
2. Instalați microfonul pe partea din spate a coloanei de direcție.

   1. Bandă dublu adezivă

Operare de bază

MVH-S520BT

Despre meniul principal

Puteți ajusta diverse setări în meniul principal.

1. Apăsați butonul rotativ M.C. pentru a afișa meniul principal.
2. Rotiți butonul rotativ M.C. pentru a selecta una dintre categoriile de mai jos, apoi apăsați pentru a confirma.
   • Setări FUNCTION (FUNCȚIE)
   • Setări AUDIO
   • Setări SYSTEM (SISTEM)
   • Setări ILLUMINATION (ILUMINARE)
   • Setări MIXTRAX
   • Setări MICROPHONE (MICROFON)
3. Rotiți butonul rotativ M.C. pentru a selecta opțiunile, apoi apăsați pentru a confirma.

Operații utilizate frecvent

Scop	Operație
Porniți alimentarea	Apăsați SRC/OFF pentru a porni alimentarea. Apăsați și mențineți apăsat SRC/OFF pentru a opri alimentarea.
Ajustați volumul	Rotiți butonul rotativ M.C..
Selectați o sursă	Apăsați în mod repetat SRC/OFF.
Modificați informațiile afișate	Apăsați în mod repetat DISP.
Reveniți la afișajul/lista anterioară	Apăsați BAND/.
Reveniți la afișajul normal din meniu	Apăsați și mențineți apăsat BAND/ .
Modificați luminozitatea afișajului	Apăsați și mențineți apăsat BAND/ .

Operația de configurare

Când rotiți contactul în poziția ON (pornit) după instalare, meniul de configurare apare pe afișaj.

Nu utilizați unitatea în modul standard atunci când un sistem de difuzoare pentru modul rețea este conectat la unitate. Nu utilizați unitatea în modul rețea atunci când un sistem de difuzoare pentru modul standard este conectat la unitate. Acest lucru poate cauza deteriorarea difuzoarelor.

1. Rotiți butonul rotativ M.C. pentru a selecta opțiunile, apoi apăsați pentru a confirma.
   Pentru a trece la următoarea opțiune de meniu, trebuie să confirmați selecția.

Element de meniu	Descriere
LANGUAGE (LIMBĂ) [ENG](Engleză), [РУС](Rusă), [TUR](Turcă), [FRA](Franceză), [DEU](Germană)	Selectați limba pentru a afișa informațiile text dintr-un fișier audio comprimat.
CLOCK SET (SETARE CEAS)	Setați ceasul. Rotiți butonul rotativ M.C. pentru a ajusta ora, apoi apăsați pentru a confirma. Indicatorul se mută automat la setarea minutelor. Rotiți butonul rotativ M.C. pentru a ajusta minutul, apoi apăsați pentru a confirma.
FM STEP (PAS FM) [100], [50]	Selectați pasul de acordare FM de la 100 kHz sau 50 kHz.
SPEAKER MODE (MOD DIFUZOARE) [STANDARD], [NETWORK] (REȚEA)	Comutați între două moduri de operare: modul rețea cu 2 căi (NETWORK) și modul standard (STANDARD) în funcție de conexiunile pe care le-ați stabilit. După selectarea modului adecvat, rotiți butonul rotativ M.C. pentru a selecta [YES] (DA), apoi apăsați pentru a confirma. Nu puteți finaliza meniul de configurare fără a seta [SPEAKER MODE] (MOD DIFUZOARE).

2. [QUIT:YES] (IEȘIRE:DA) apare.
   Pentru a reveni la primul element al meniului de configurare, rotiți butonul rotativ M.C. pentru a selecta [QUIT:NO] (IEȘIRE:NU), apoi apăsați pentru a confirma.
3. Apăsați butonul rotativ M.C. pentru a confirma setările.

Operarea tunerului

Recepționarea posturilor presetate

1. Apăsați SRC/OFF pentru a selecta [RADIO].
2. Apăsați BAND/ pentru a selecta banda.
   [FM1] [FM2] [FM3] [MW]/[LW]
3. Apăsați un buton numeric (1/ până la 6/).

Memorarea celor mai bune posturi (BSM)

1. După selectarea benzii, apăsați butonul rotativ M.C. pentru a afișa meniul principal.
2. Rotiți butonul rotativ M.C. pentru a selecta [FUNCTION] (FUNCȚIE), apoi apăsați pentru a confirma.
3. Rotiți butonul rotativ M.C. pentru a selecta [BSM], apoi apăsați pentru a confirma.

Pentru a memora posturi manual

1. În timp ce recepționați postul pe care doriți să-l memorați, apăsați și mențineți apăsat unul dintre butoanele numerice (1/ până la 6/) până când acesta încetează să clipească.

Operarea USB/iPhone/AUX

(Sursa iPhone nu este disponibilă când [USB MTP] este setat la [ON] (PORNIT) în setările SYSTEM (SISTEM).)

USB/iPhone

1. Deschideți capacul portului USB.
2. Conectați dispozitivul USB/iPhone folosind un cablu adecvat.

Conexiune MTP

Un dispozitiv instalat cu Android OS 4.0 sau majoritatea versiunilor ulterioare poate fi conectat la unitate prin MTP, folosind cablul furnizat împreună cu dispozitivul Android. Cu toate acestea, în funcție de dispozitivul conectat, de versiunea sistemului de operare sau de numărul de fișiere din dispozitiv, este posibil ca fișierele audio/melodiile să nu poată fi redate prin MTP.

NOTĂ
Dacă utilizați o conexiune MTP, [USB MTP] trebuie să fie setat la [ON] (PORNIT) în setările SYSTEM (SISTEM).

AUX

1. Introduceți mini-mufa stereo în mufa de intrare AUX.
2. Apăsați SRC/OFF pentru a selecta [AUX IN] ca sursă.

Conexiune Bluetooth

Până la două telefoane Bluetooth pot fi conectate simultan.

1. Activați funcția Bluetooth a dispozitivului.
2. Selectați numele unității afișat pe ecranul dispozitivului.
3. Asigurați-vă că același număr din 6 cifre apare pe această unitate și pe dispozitiv.
4. Selectați [YES] (DA).

Telefon Bluetooth

Operații de bază

Scop	Operație
Răspundeți la un apel primit	Apăsați orice buton când primiți un apel.
Încheiați un apel	Apăsați .
Respingeți un apel primit	Apăsați și mențineți apăsat când primiți un apel.

Activarea modului de recunoaștere vocală

1. Apăsați și mențineți apăsat și apoi vorbiți în microfon pentru a introduce comenzi vocale.

Pentru a ieși din modul de recunoaștere vocală, apăsați BAND/.

Realizarea unei conexiuni cu Pioneer Smart Sync

Pioneer Smart Sync este aplicația care vă aduce în mod inteligent hărțile, mesajele și muzica împreună în vehicul.

Nu încercați să utilizați aplicația în timp ce conduceți. Asigurați-vă că trageți pe dreapta și parcați vehiculul într-un loc sigur înainte de a încerca să utilizați comenzile din aplicație.

1. Intrați în meniul SYSTEM (SISTEM) (consultați "Despre meniul principal").
2. Rotiți butonul rotativ M.C. pentru a selecta [APP CONTROL] (CONTROL APLICAȚIE), apoi apăsați pentru a confirma.
3. Rotiți butonul rotativ M.C. pentru a selecta una dintre opțiunile de mai jos.
   • Selectați [WIRED] (CABLU) pentru conexiunea USB.
   • Selectați [BLUETOOTH] pentru conexiunea Bluetooth.
4. Rotiți butonul rotativ M.C. pentru a selecta [AUTO APP CONN] (CONECTARE AUTOMATĂ APLICAȚIE), apoi apăsați pentru a confirma.
5. Rotiți butonul rotativ M.C. pentru a selecta [ON] (PORNIT), apoi apăsați pentru a confirma.
6. Conectați această unitate cu dispozitivul mobil prin USB sau Bluetooth. Pioneer Smart Sync de pe dispozitivul iPhone/Android pornește automat.
   NOTĂ
   Indiferent dacă setarea [AUTO APP CONN] (CONECTARE AUTOMATĂ APLICAȚIE) este setată la [ON] (PORNIT) sau [OFF] (OPRIT), puteți efectua, de asemenea, următoarele pentru a porni Pioneer Smart Sync.
   • Pentru dispozitivele altele decât dispozitivul Android conectat prin USB, apăsați SRC/OFF pentru a selecta orice sursă și apăsați și mențineți apăsat butonul rotativ M.C..
   • Pentru iPhone, lansați Pioneer Smart Sync pe dispozitivul mobil.

Ascultarea Spotify^®

(Nu este disponibil când [USB MTP] este setat pe [ON] (PORNIT) în setările SYSTEM (SISTEM).)

Actualizați firmware-ul aplicației Spotify la cea mai recentă versiune înainte de utilizare.

Înainte de a începe, conectați această unitate cu dispozitivul mobil prin USB (doar iPhone) sau Bluetooth.

1. Intrați în meniul SYSTEM (SISTEM) (consultați "Despre meniul principal").
2. Rotiți selectorul M.C. pentru a selecta [APP CONTROL] (CONTROL APLICAȚIE), apoi apăsați pentru a confirma.
3. Rotiți selectorul M.C. pentru a selecta una dintre opțiunile de mai jos.
   • Selectați [WIRED] (CABLAT) pentru conexiunea USB.
   • Selectați [BLUETOOTH] pentru conexiunea Bluetooth.
4. Apăsați SRC/OFF pentru a selecta [SPOTIFY].
5. Lansați aplicația Spotify pe dispozitivul mobil și începeți redarea.

Referințe

• App Store - Apple
• Google Play

Descărcați manualul

Aici puteți descărca versiunea completă pdf a manualului, aceasta poate conține instrucțiuni suplimentare de siguranță, informații despre garanție, reguli FCC etc.

Descărcați Pioneer MVH-S520BT - Ghid de pornire rapidă pentru receptorul media digital

Limbi disponibile
