Pioneer MVH-S520BT - Digitaler Medienreceiver Kurzanleitung

Anschlüsse

Im Folgenden steht "NW" (Netzwerkmodus) für Netzwerkmodus und "STD" (Standardmodus) für Standardmodus. Ändern Sie den Lautsprechermodus entsprechend den von Ihnen hergestellten Verbindungen auf Standardmodus (STD) oder Netzwerkmodus (NW).

• Wenn Sie dieses Gerät in einem Fahrzeug ohne ACC (Zubehör)-Position am Zündschalter installieren, kann das Nichtanschließen des roten Kabels an den Anschluss, der den Betrieb des Zündschlüssels erkennt, zu einer Entladung der Batterie führen.

• Die Verwendung dieses Geräts unter anderen als den folgenden Bedingungen kann zu Brand oder Fehlfunktionen führen.
  • Fahrzeuge mit einer 12-Volt-Batterie und negativer Erdung.
  • Wenn der Lautsprecherausgang über 4 Kanäle genutzt wird, verwenden Sie Lautsprecher mit über 50 W (maximaler Eingangsleistung) und zwischen 4 Ω bis 8 Ω (Impedanzwert). Verwenden Sie für dieses Gerät keine 1 Ω bis 3 Ω Lautsprecher.
  • Wenn der hintere Lautsprecherausgang von 2 Ω eines Subwoofers verwendet wird, verwenden Sie Lautsprecher mit über 70 W (maximaler Eingangsleistung).
    * Beachten Sie die Anschlüsse für eine Verbindungsmethode.
• Um Kurzschluss, Überhitzung oder Fehlfunktionen zu vermeiden, befolgen Sie unbedingt die nachstehenden Anweisungen.
  • Trennen Sie vor der Installation den Minuspol der Batterie.
  • Befestigen Sie die Verkabelung mit Kabelklemmen oder Isolierband. Wickeln Sie Isolierband um Kabel, die mit Metallteilen in Berührung kommen, um die Verkabelung zu schützen.
  • Verlegen Sie alle Kabel fern von beweglichen Teilen, wie dem Schalthebel und den Sitzschienen.
  • Verlegen Sie alle Kabel fern von heißen Stellen, wie z.B. in der Nähe des Heizungsauslasses.
  • Verbinden Sie das gelbe Kabel nicht mit der Batterie, indem Sie es durch das Loch zum Motorraum führen.
  • Decken Sie alle nicht angeschlossenen Kabelstecker mit Isolierband ab.
  • Kürzen Sie keine Kabel.
  • Schneiden Sie niemals die Isolierung des Stromkabels dieses Geräts ab, um die Stromversorgung mit anderen Geräten zu teilen. Die Strombelastbarkeit des Kabels ist begrenzt.
  • Verwenden Sie eine Sicherung der vorgeschriebenen Nennleistung.
  • Verbinden Sie das negative Lautsprecherkabel niemals direkt mit Masse.
  • Verbinden Sie niemals die Minuskabel mehrerer Lautsprecher miteinander.
• Wenn dieses Gerät eingeschaltet ist, werden Steuersignale über das blau/weiße Kabel gesendet. Verbinden Sie dieses Kabel mit der Systemfernbedienung eines externen Leistungsverstärkers oder dem Relaissteueranschluss der Fahrzeug-Autoantenne (max. 300 mA 12 V DC). Wenn das Fahrzeug mit einer Scheibenantenne ausgestattet ist, verbinden Sie es mit dem Stromversorgungsanschluss des Antennenverstärkers.
• Verbinden Sie das blau/weiße Kabel niemals mit dem Stromanschluss eines externen Leistungsverstärkers. Verbinden Sie es auch niemals mit dem Stromanschluss der Autoantenne. Dies kann zu einer Entladung der Batterie oder einer Fehlfunktion führen.
• Das auf dem Produkt angebrachte grafische Symbol bedeutet Gleichstrom.

Dieses Gerät

1. Mikrofon (3 m)
2. Netzkabeleingang
3. Mikrofoneingang
4. Hinterer Ausgang (STD) oder Mitteltonausgang (NW)
5. Frontausgang (STD) oder Hochtonausgang (NW)
6. Antenneneingang
7. Sicherung (10 A)
8. Eingang für Kabelfernbedienung
   Ein Adapter für kabelgebundene Fernbedienung kann angeschlossen werden (separat erhältlich).
9. Subwoofer-Ausgang

Stromkabel

1. Zum Stromkabeleingang
2. Je nach Fahrzeugtyp kann die Funktion von und unterschiedlich sein. Verbinden Sie in diesem Fall unbedingt mit und mit .
3. Gelb
   Backup (oder Zubehör)
4. Gelb
   An den konstanten 12 V Versorgungsanschluss anschließen.
5. Rot
   Zubehör (oder Backup)
6. Rot
   An den vom Zündschloss gesteuerten Anschluss anschließen (12 V DC).
7. Verbinden Sie Leitungen gleicher Farbe miteinander.
8. Schwarz (Masseverbindung)
9. Blau/weiß
   Die Pin-Belegung des ISO-Steckers variiert je nach Fahrzeugtyp. Verbinden Sie und wenn Pin 5 ein Antennensteuerungstyp ist. Verbinden Sie bei einem anderen Fahrzeugtyp niemals und .
10. Blau/weiß
    An den Systemsteueranschluss des Leistungsverstärkers anschließen (max. 300 mA 12 V DC).
11. Blau/weiß
    An den Relaissteueranschluss der Autoantenne anschließen (max. 300 mA 12 V DC).
12. Lautsprecherkabel
    Weiß: Vorne links (STD) oder Hochton links (NW)
    Weiß/Schwarz: Vorne links (STD) oder Hochton links (NW)
    Grau: Vorne rechts (STD) oder Hochton rechts (NW)
    Grau/Schwarz: Vorne rechts (STD) oder Hochton rechts (NW)
    Grün: Hinten links (STD) oder Mittelton links (NW)
    Grün/Schwarz: Hinten links (STD) oder Mittelton links (NW)
    Violett: Hinten rechts (STD) oder Mittelton rechts (NW)
    Violett/Schwarz: Hinten rechts (STD) oder Mittelton rechts (NW)
13. Orange/weiß
    An das Beleuchtungssignal des Fahrzeugs anschließen.
14. ISO-Stecker
    In einigen Fahrzeugen kann der ISO-Stecker in zwei Teile geteilt sein. Verbinden Sie in diesem Fall unbedingt beide Stecker.

HINWEISE

• Ändern Sie das Anfangsmenü dieses Geräts. Siehe [REAR-SP]. Der Subwoofer-Ausgang dieses Geräts ist monaural.
• Wenn Sie einen 2 Ω-Subwoofer verwenden, verbinden Sie den Subwoofer unbedingt mit den violetten und violett/schwarzen Leitungen dieses Geräts. Verbinden Sie nichts mit den grünen und grün/schwarzen Leitungen.

Leistungsverstärker (separat erhältlich)

Führen Sie diese Anschlüsse durch, wenn Sie den optionalen Verstärker verwenden.

1. Systemfernbedienung
   An das blau/weiße Kabel anschließen.
2. Leistungsverstärker (separat erhältlich)
3. Mit Cinch-Kabeln verbinden (separat erhältlich)
4. Zum hinteren Ausgang (STD) oder Mitteltonausgang (NW)
5. Hinterer Lautsprecher (STD) oder Mitteltonlautsprecher (NW)
6. Zum Frontausgang (STD) oder Hochtonausgang (NW)
7. Frontlautsprecher (STD) oder Hochtonlautsprecher (NW)
8. Zum Subwoofer-Ausgang
9. Subwoofer

Installation

• Überprüfen Sie alle Anschlüsse und Systeme vor der Endinstallation.
• Verwenden Sie keine nicht autorisierten Teile, da dies zu Fehlfunktionen führen kann.
• Wenden Sie sich an Ihren Händler, wenn die Installation das Bohren von Löchern oder andere Modifikationen am Fahrzeug erfordert.
• Installieren Sie dieses Gerät nicht dort, wo:
  • es den Betrieb des Fahrzeugs beeinträchtigen könnte.
  • es bei einer plötzlichen Bremsung zu Verletzungen eines Insassen führen könnte.
• Installieren Sie dieses Gerät fern von heißen Orten, wie z.B. in der Nähe des Heizungsauslasses.
• Optimale Leistung wird erreicht, wenn das Gerät in einem Winkel von weniger als 60° installiert wird.

• Achten Sie bei der Installation darauf, dass Sie zur Gewährleistung einer ordnungsgemäßen Wärmeableitung bei der Verwendung dieses Geräts ausreichend Platz hinter der Rückseite lassen und lose Kabel so verlegen, dass sie die Lüftungsschlitze nicht blockieren.


DIN-Einbau

1. Setzen Sie die mitgelieferte Einbauhülse in das Armaturenbrett ein.
2. Befestigen Sie die Einbauhülse, indem Sie die Metalllaschen (90°) mit einem Schraubendreher umbiegen.

   1. Armaturenbrett
   2. Einbauhülse
   • Stellen Sie sicher, dass das Gerät sicher installiert ist. Eine instabile Installation kann zu Aussetzern oder anderen Fehlfunktionen führen.

Wenn die mitgelieferte Einbauhülse nicht verwendet wird

1. Richten Sie die Löcher der Halterung an den Löchern an den Seiten des Geräts aus, um die Halterung anzubringen.

2. Schrauben Sie auf jeder Seite eine Schraube ein, um das Gerät zu befestigen.

   1. Blechschraube (5 mm × 9 mm, nicht im Lieferumfang enthalten)
   2. Halterung
   3. Armaturenbrett oder Konsole

Verwendung der mitgelieferten Halterung

Überprüfen Sie, ob die mitgelieferte Halterung zu Ihrem spezifischen Fahrzeugmodell passt, und befestigen Sie sie dann wie unten gezeigt am Gerät.

1. Schraube
2. Halterung

Entfernen des Geräts (installiert mit der mitgelieferten Einbauhülse)

1. Entfernen Sie den Zierrahmen.

   1. Zierrahmen
   2. Lasche mit Kerbe
   • Das Lösen der Frontplatte ermöglicht einen leichteren Zugang zum Zierrahmen.
   • Beim Wiederanbringen des Zierrahmens zeigen Sie die Seite mit der Lasche mit Kerbe nach unten.
2. Führen Sie die mitgelieferten Entriegelungswerkzeuge auf beiden Seiten des Geräts ein, bis sie einrasten.
3. Ziehen Sie das Gerät aus dem Armaturenbrett.


Mikrofoninstallation

Das Mikrofon sollte direkt vor dem Fahrer in einem geeigneten Abstand platziert werden, um dessen Stimme klar aufzunehmen.

Es ist äußerst gefährlich, das Mikrofonkabel um die Lenksäule oder den Schalthebel wickeln zu lassen. Stellen Sie sicher, dass das Mikrofon so installiert wird, dass es das Fahren nicht behindert. Es wird empfohlen, die Klemmen (separat erhältlich) zu verwenden, um das Kabel zu verlegen.

HINWEIS
Je nach Fahrzeugmodell kann die Länge des Mikrofonkabels zu kurz sein, wenn Sie das Mikrofon an der Sonnenblende befestigen. Installieren Sie das Mikrofon in solchen Fällen an der Lenksäule.

Installation an der Sonnenblende

1. Führen Sie das Mikrofonkabel in die Nut ein.

   1. Mikrofonkabel
   2. Nut
2. Installieren Sie den Mikrofonclip an der Sonnenblende.
   Das Herunterklappen der Sonnenblende verringert die Spracherkennungsrate.

   1. Mikrofonclip

Installation an der Lenksäule

1. Schieben Sie die Mikrofonbasis, um sie vom Mikrofonclip zu lösen.

   1. Mikrofon
   2. Mikrofonclip
   3. Mikrofonbasis
2. Installieren Sie das Mikrofon an der Rückseite der Lenksäule.

   1. Doppelseitiges Klebeband

Grundlegende Bedienung

MVH-S520BT

Informationen zum Hauptmenü

Im Hauptmenü können Sie verschiedene Einstellungen vornehmen.

1. Drücken Sie den M.C.-Regler, um das Hauptmenü anzuzeigen.
2. Drehen Sie den M.C.-Regler, um eine der untenstehenden Kategorien auszuwählen, und drücken Sie dann zur Bestätigung.
   • FUNCTION (FUNKTION)-Einstellungen
   • AUDIO (AUDIO)-Einstellungen
   • SYSTEM (SYSTEM)-Einstellungen
   • ILLUMINATION (BELEUCHTUNG)-Einstellungen
   • MIXTRAX (MIXTRAX)-Einstellungen
   • MICROPHONE (MIKROFON)-Einstellungen
3. Drehen Sie den M.C.-Regler, um die Optionen auszuwählen, und drücken Sie dann zur Bestätigung.

Häufig verwendete Vorgänge

Zweck	Vorgang
Einschalten	Drücken Sie SRC/OFF, um das Gerät einzuschalten. Halten Sie SRC/OFF gedrückt, um das Gerät auszuschalten.
Lautstärke einstellen	Drehen Sie den M.C.-Regler.
Quelle auswählen	Drücken Sie SRC/OFF wiederholt.
Display-Informationen ändern	Drücken Sie DISP wiederholt.
Zur vorherigen Anzeige/Liste zurückkehren	Drücken Sie BAND/.
Aus dem Menü zur Normalanzeige zurückkehren	Halten Sie BAND/ gedrückt.
Display-Helligkeit ändern	Halten Sie BAND/ gedrückt.

Einrichtungsbetrieb

Wenn Sie nach der Installation den Zündschalter auf ON (Ein) stellen, erscheint das Einrichtungsmenü im Display.

Verwenden Sie das Gerät nicht im Standardmodus, wenn ein Lautsprechersystem für den Netzwerkmodus an das Gerät angeschlossen ist. Verwenden Sie das Gerät nicht im Netzwerkmodus, wenn ein Lautsprechersystem für den Standardmodus an das Gerät angeschlossen ist. Dies kann zu Schäden an den Lautsprechern führen.

1. Drehen Sie den M.C.-Regler, um die Optionen auszuwählen, und drücken Sie dann zur Bestätigung.
   Um zur nächsten Menüoption zu gelangen, müssen Sie Ihre Auswahl bestätigen.

Menüpunkt	Beschreibung
LANGUAGE (SPRACHE) [ENG](Englisch), [РУС](Russisch), [TUR](Türkisch), [FRA](Französisch), [DEU](Deutsch)	Wählen Sie die Sprache aus, in der die Textinformationen einer komprimierten Audiodatei angezeigt werden sollen.
CLOCK SET (UHR EINSTELLUNG)	Stellen Sie die Uhr ein. Drehen Sie den M.C.-Regler, um die Stunde einzustellen, und drücken Sie dann zur Bestätigung. Die Anzeige wechselt automatisch zur Minute-Einstellung. Drehen Sie den M.C.-Regler, um die Minute einzustellen, und drücken Sie dann zur Bestätigung.
FM STEP (FM-SCHRITT) [100], [50]	Wählen Sie den FM-Abstimmschritt von 100 kHz oder 50 kHz.
SPEAKER MODE (LAUTSPRECHERMODUS) [STANDARD], [NETWORK]	Wechseln Sie zwischen zwei Betriebsmodi: dem 2-Wege-Netzwerkmodus (NETWORK) und dem Standardmodus (STANDARD) entsprechend den von Ihnen hergestellten Verbindungen. Nachdem Sie den entsprechenden Modus ausgewählt haben, drehen Sie den M.C.-Regler, um [YES] (JA) auszuwählen, und drücken Sie dann zur Bestätigung. Sie können das Einrichtungsmenü nicht abschließen, ohne den [SPEAKER MODE] (LAUTSPRECHERMODUS) einzustellen.

2. [QUIT:YES] (BEENDEN:JA) erscheint.
   Um zum ersten Punkt des Einrichtungsmenüs zurückzukehren, drehen Sie den M.C.-Regler, um [QUIT:NO] (BEENDEN:NEIN) auszuwählen, und drücken Sie dann zur Bestätigung.
3. Drücken Sie den M.C.-Regler, um die Einstellungen zu bestätigen.

Tuner-Bedienung

Empfang von voreingestellten Sendern

1. Drücken Sie SRC/OFF, um [RADIO] (RADIO) auszuwählen.
2. Drücken Sie BAND/ , um das Band auszuwählen.
   [FM1] [FM2] [FM3] [MW]/[LW]
3. Drücken Sie eine Zifferntaste (1/ bis 6/).

Speicher für beste Sender (BSM)

1. Nachdem Sie das Band ausgewählt haben, drücken Sie den M.C.-Regler, um das Hauptmenü anzuzeigen.
2. Drehen Sie den M.C.-Regler, um [FUNCTION] (FUNKTION) auszuwählen, und drücken Sie dann zur Bestätigung.
3. Drehen Sie den M.C.-Regler, um [BSM] (SPEICHER FÜR BESTE SENDER) auszuwählen, und drücken Sie dann zur Bestätigung.

Sender manuell speichern

1. Halten Sie beim Empfang des Senders, den Sie speichern möchten, eine der Zifferntasten (1/ bis 6/) gedrückt, bis sie aufhört zu blinken.

USB-/iPhone-/AUX-Bedienung

(Die iPhone-Quelle ist nicht verfügbar, wenn [USB MTP] in den SYSTEM-Einstellungen auf [ON] (EIN) gesetzt ist.)

USB/iPhone

1. Öffnen Sie die USB-Anschlussabdeckung.
2. Schließen Sie das USB-Gerät/iPhone mit einem geeigneten Kabel an.

MTP-Verbindung

Ein Gerät mit Android OS 4.0 oder den meisten späteren Versionen kann über MTP mit dem Gerät verbunden werden, indem das mit dem Android-Gerät gelieferte Kabel verwendet wird. Abhängig vom angeschlossenen Gerät, der Betriebssystemversion oder der Anzahl der Dateien auf dem Gerät können Audiodateien/Songs jedoch möglicherweise nicht über MTP wiedergegeben werden.

HINWEIS
Wenn Sie eine MTP-Verbindung verwenden, muss [USB MTP] in den SYSTEM-Einstellungen auf [ON] (EIN) gesetzt werden.

AUX

1. Stecken Sie den Stereo-Ministecker in die AUX-Eingangsbuchse.
2. Drücken Sie SRC/OFF, um [AUX IN] (AUX-EINGANG) als Quelle auszuwählen.

Bluetooth-Verbindung

Es können bis zu zwei Bluetooth-Telefone gleichzeitig verbunden werden.

1. Schalten Sie die Bluetooth-Funktion des Geräts ein.
2. Wählen Sie den im Gerätedisplay angezeigten Gerätenamen aus.
3. Stellen Sie sicher, dass dieselbe 6-stellige Nummer auf diesem Gerät und dem Gerät angezeigt wird.
4. Wählen Sie [YES] (JA) aus.

Bluetooth-Telefon

Grundlegende Vorgänge

Zweck	Vorgang
Einen eingehenden Anruf annehmen	Drücken Sie eine beliebige Taste, wenn ein Anruf eingeht.
Einen Anruf beenden	Drücken Sie .
Einen eingehenden Anruf ablehnen	Halten Sie gedrückt, wenn ein Anruf eingeht.

Spracherkennungsmodus aktivieren

1. Halten Sie gedrückt und sprechen Sie dann ins Mikrofon, um Sprachbefehle einzugeben.

Um den Spracherkennungsmodus zu verlassen, drücken Sie BAND/.

Verbindung mit Pioneer Smart Sync herstellen

Pioneer Smart Sync ist die Anwendung, die Ihre Karten, Nachrichten und Musik intelligent im Fahrzeug zusammenführt.

Versuchen Sie nicht, die Anwendung während der Fahrt zu bedienen. Stellen Sie sicher, dass Sie Ihr Fahrzeug am Straßenrand anhalten und an einem sicheren Ort parken, bevor Sie versuchen, die Bedienelemente der Anwendung zu verwenden.

1. Rufen Sie das SYSTEM-Menü auf (siehe „Informationen zum Hauptmenü“).
2. Drehen Sie den M.C.-Regler, um [APP CONTROL] (APP-STEUERUNG) auszuwählen, und drücken Sie dann zur Bestätigung.
3. Drehen Sie den M.C.-Regler, um eines der folgenden Elemente auszuwählen.
   • Wählen Sie [WIRED] (KABELGEBUNDEN) für die USB-Verbindung.
   • Wählen Sie [BLUETOOTH] (BLUETOOTH) für die Bluetooth-Verbindung.
4. Drehen Sie den M.C.-Regler, um [AUTO APP CONN] (AUTOM. APP-VERBINDUNG) auszuwählen, und drücken Sie dann zur Bestätigung.
5. Drehen Sie den M.C.-Regler, um [ON] (EIN) auszuwählen, und drücken Sie dann zur Bestätigung.
6. Verbinden Sie dieses Gerät über USB oder Bluetooth mit dem Mobilgerät. Pioneer Smart Sync auf dem iPhone/Android-Gerät startet automatisch.
   HINWEIS
   Unabhängig davon, ob die Einstellung [AUTO APP CONN] (AUTOM. APP-VERBINDUNG) auf [ON] (EIN) oder [OFF] (AUS) gesetzt ist, können Sie auch Folgendes tun, um Pioneer Smart Sync zu starten.
   • Für andere Geräte als das USB-angeschlossene Android-Gerät drücken Sie SRC/OFF, um eine beliebige Quelle auszuwählen, und halten Sie den M.C.-Regler gedrückt.
   • Starten Sie bei einem iPhone Pioneer Smart Sync auf dem Mobilgerät.

Spotify hören^®

(Nicht verfügbar, wenn [USB MTP] (USB MTP) in den SYSTEM settings (SYSTEM-Einstellungen) auf [ON] (EIN) eingestellt ist.)

Aktualisieren Sie die Firmware der Spotify-Anwendung vor der Verwendung auf die neueste Version.

Verbinden Sie dieses Gerät vor dem Start über USB (nur iPhone) oder Bluetooth mit dem Mobilgerät.

1. Rufen Sie das SYSTEM menu (SYSTEM-Menü) auf (siehe ""About the main menu" (Über das Hauptmenü)"").
2. Drehen Sie den M.C. Drehregler, um [APP CONTROL] (APP-STEUERUNG) auszuwählen, und drücken Sie dann zum Bestätigen.
3. Drehen Sie den M.C. Drehregler, um eines der folgenden auszuwählen.
   • Wählen Sie [WIRED] (KABELGEBUNDEN) für die USB-Verbindung.
   • Wählen Sie [BLUETOOTH] (BLUETOOTH) für die Bluetooth-Verbindung.
4. Drücken Sie SRC/OFF, um [SPOTIFY] (SPOTIFY) auszuwählen.
5. Starten Sie die Spotify-Anwendung auf dem Mobilgerät und starten Sie die Wiedergabe.

Referenzen

• App Store - Apple
• Google Play

Anleitung herunterladen

Hier können Sie die vollständige PDF-Version des Handbuchs herunterladen. Sie kann zusätzliche Sicherheitsanweisungen, Garantieinformationen, FCC-Regeln usw. enthalten.

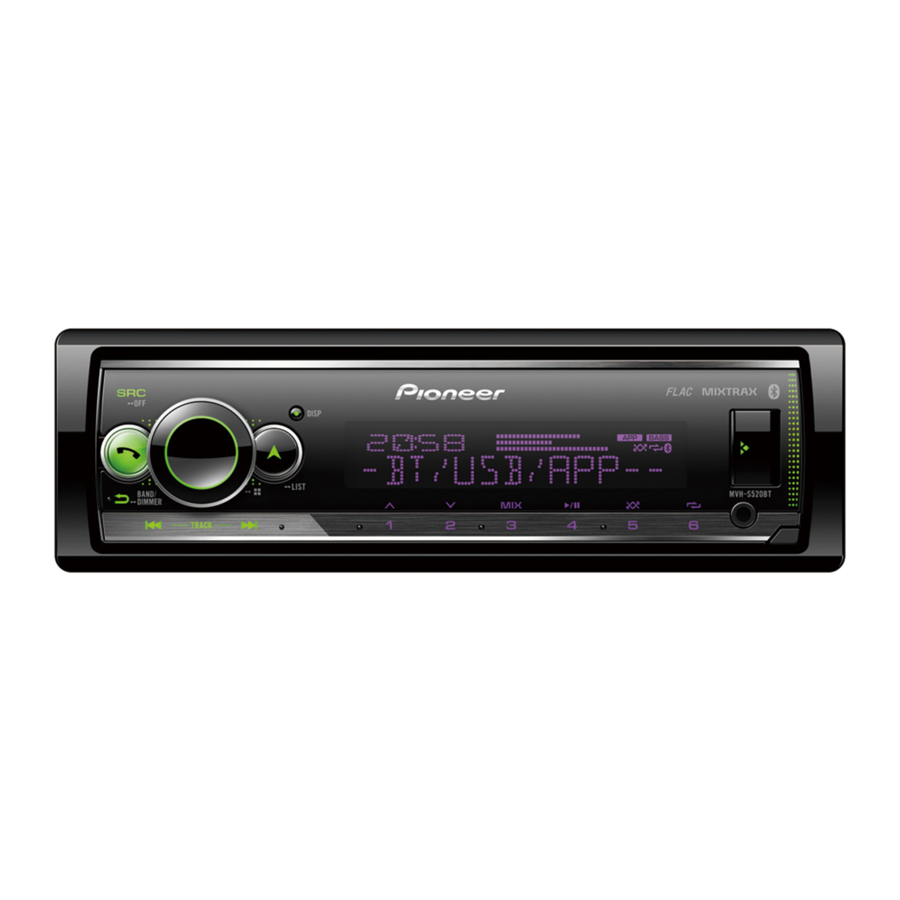

Pioneer MVH-S520BT - Digitaler Medienreceiver Kurzanleitung herunterladen

Verfügbare Sprachen
