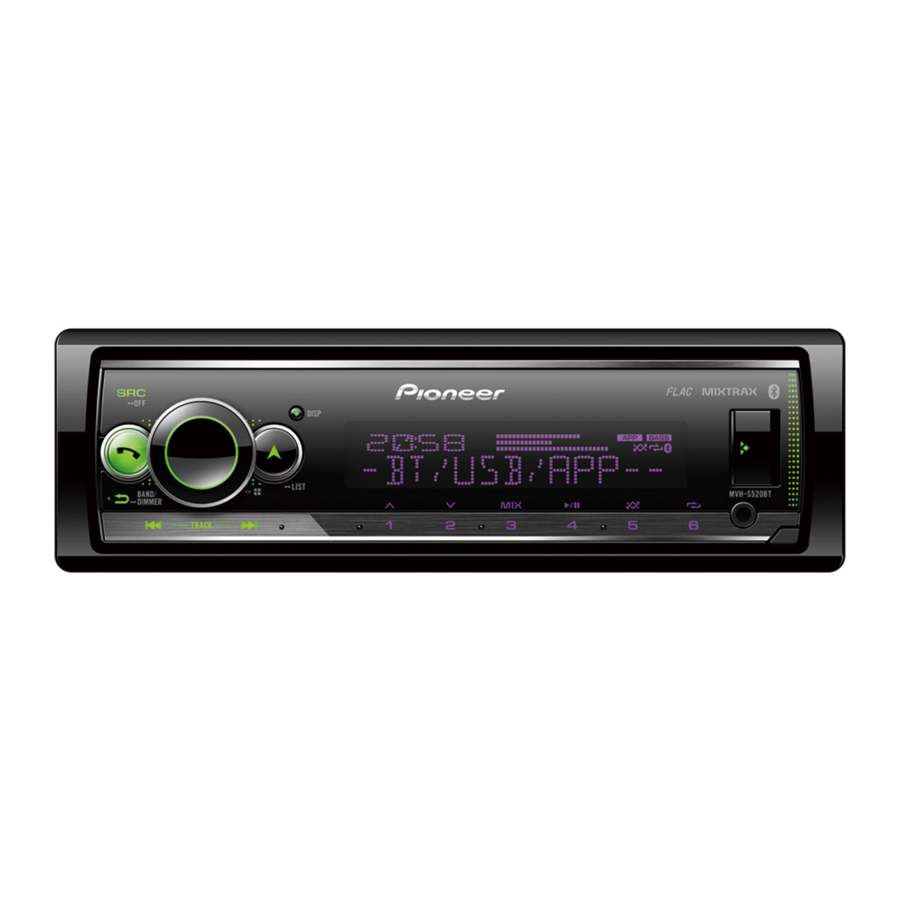

Pioneer MVH-S520BT - Udhëzues i Shpejtë i Marrësit të Mediave Dixhitale

Lidhjet

Në vijim, "NW" përfaqëson modalitetin e rrjetit dhe "STD" përfaqëson modalitetin standard. Sipas lidhjeve që keni vendosur, ndryshoni modalitetin e altoparlantit në modalitetin standard (STD) ose modalitetin e rrjetit (NW).

• Kur instaloni këtë njësi në një automjet pa një pozicion ACC (aksesor) në çelësin e ndezjes, moslidhja e kabllit të kuq me terminalin që zbulon funksionimin e çelësit të ndezjes mund të rezultojë në shkarkimin e baterisë.

• Përdorimi i kësaj njësie në kushte të tjera nga sa vijojnë mund të rezultojë në zjarr ose mosfunksionim.
  • Automjete me një bateri 12-volt dhe tokëzim negativ.
  • Kur dalja e altoparlantit përdoret nga 4 kanale, përdorni altoparlantë mbi 50 W (fuqia maksimale hyrëse) dhe midis 4 Ω deri në 8 Ω (vlera e impedancës). Mos përdorni altoparlantë 1 Ω deri në 3 Ω për këtë njësi.
  • Kur dalja e altoparlantit të pasmë përdoret nga 2 Ω e subwoofer-it, përdorni altoparlantë mbi 70 W (fuqia maksimale hyrëse).
    * Ju lutemi referojuni lidhjeve për një metodë lidhjeje.
• Për të parandaluar një qark të shkurtër, mbinxehje ose mosfunksionim, sigurohuni që të ndiqni udhëzimet e mëposhtme.
  • Shkëputni terminalin negativ të baterisë përpara instalimit.
  • Sigurojeni instalimin elektrik me kapëse kabllosh ose shirit ngjitës. Mbështillni shirit ngjitës rreth instalimeve elektrike që bien në kontakt me pjesët metalike për të mbrojtur instalimet elektrike.
  • Vendosni të gjitha kabllot larg pjesëve lëvizëse, siç janë leva e ndërrimit dhe shinat e sediljes.
  • Vendosni të gjitha kabllot larg vendeve të nxehta, siç është afër daljes së ngrohësit.
  • Mos e lidhni kabllon e verdhë me baterinë duke e kaluar atë nëpër vrimën në dhomën e motorit.
  • Mbuloni çdo lidhës kabllor të shkëputur me shirit izolues.
  • Mos shkurtoni asnjë kabllo.
  • Mos e prisni kurrë izolimin e kabllit të energjisë të kësaj njësie në mënyrë që të ndani energjinë me pajisje të tjera. Kapaciteti aktual i kabllit është i kufizuar.
  • Përdorni një siguresë të vlerësimit të përshkruar.
  • Mos e lidhni kurrë kabllon negativ të altoparlantit direkt me tokën.
  • Mos i lidhni kurrë së bashku kabllot negative të altoparlantëve të shumtë.
• Kur kjo njësi është e ndezur, sinjalet e kontrollit dërgohen nëpërmjet kabllit blu/të bardhë. Lidhni këtë kabllo me telekomandën e sistemit të një amplifikatori të jashtëm të energjisë ose terminalin e kontrollit të stafetës automatike të antenës së automjetit (maks. 300 mA 12 V DC). Nëse automjeti është i pajisur me një antenë xhami, lidheni atë me terminalin e furnizimit me energji të përforcuesit të antenës.
• Mos e lidhni kurrë kabllon blu/të bardhë me terminalin e energjisë të një amplifikatori të jashtëm të energjisë. Gjithashtu, mos e lidhni kurrë atë me terminalin e energjisë të antenës automatike. Kjo mund të rezultojë në shkarkimin e baterisë ose një mosfunksionim.
• Simboli grafik i vendosur në produkt do të thotë rrymë e drejtpërdrejtë.

Kjo njësi

1. Mikrofoni (3 m)
2. Hyrja e kordonit të energjisë
3. Hyrja e mikrofonit
4. Dalja e pasme (STD) ose dalja e mesme (NW)
5. Dalja e përparme (STD) ose dalja e lartë (NW)
6. Hyrja e antenës
7. Siguresa (10 A)
8. Hyrja e telekomandës me tela
   Mund të lidhet adaptori i telekomandës me tela (shitet veç).
9. Dalja e subwoofer-it

Kordoni i energjisë

1. Në hyrjen e kordonit të energjisë
2. Në varësi të llojit të automjetit, funksioni i dhe mund të jetë i ndryshëm. Në këtë rast, sigurohuni që të lidhni me dhe me .
3. E verdhë
   Rezervë (ose aksesor)
4. E verdhë
   Lidheni me terminalin e furnizimit konstant 12 V.
5. E kuqe
   Aksesor (ose rezervë)
6. E kuqe
   Lidheni me terminalin e kontrolluar nga çelësi i ndezjes (12 V DC).
7. Lidhni telat me të njëjtën ngjyrë me njëri-tjetrin.
8. E zezë (tokëzimi i shasisë)
9. Blu/e bardhë
   Pozicioni i kunjit të lidhësit ISO do të ndryshojë në varësi të llojit të automjetit. Lidhni dhe kur Kunji 5 është një lloj kontrolli antene. Në një lloj tjetër automjeti, mos lidhni kurrë dhe .
10. Blu/e bardhë
    Lidheni me terminalin e kontrollit të sistemit të amplifikatorit të energjisë (maks. 300 mA 12 V DC).
11. Blu/e bardhë
    Lidheni me terminalin e kontrollit të stafetës automatike të antenës (maks. 300 mA 12 V DC).
12. Telat e altoparlantëve
    E bardhë: E majta e përparme (STD) ose e majta e diapazonit të lartë (NW)
    E bardhë/e zezë: E majta e përparme (STD) ose diapazoni i lartë e majta (NW)
    Gri: E djathta e përparme (STD) ose e djathta e diapazonit të lartë (NW)
    Gri/e zezë: E djathta e përparme (STD) ose e djathta e diapazonit të lartë (NW)
    Jeshile: E majta e pasme (STD) ose e majta e diapazonit të mesëm (NW)
    Jeshile/e zezë: E majta e pasme (STD) ose e majta e diapazonit të mesëm (NW)
    Vjollcë: E djathta e pasme (STD) ose e djathta e diapazonit të mesëm (NW)
    Vjollcë/e zezë: E djathta e pasme (STD) ose e djathta e diapazonit të mesëm (NW)
13. Portokalli/e bardhë
    Lidheni me sinjalin e ndriçimit të një makine.
14. Lidhësi ISO
    Në disa automjete, lidhësi ISO mund të ndahet në dy. Në këtë rast, sigurohuni që të lidheni me të dy lidhësit.

SHËNIME

• Ndryshoni menunë fillestare të kësaj njësie. Referojuni [REAR-SP]. Dalja e subwoofer-it të kësaj njësie është monaurale.
• Kur përdorni një subwoofer prej 2 Ω, sigurohuni që ta lidhni subwoofer-in me telat vjollcë dhe vjollcë/të zezë të kësaj njësie. Mos lidhni asgjë me telat jeshile dhe jeshile/të zeza.

Amplifikator i energjisë (shitet veç)

Kryeni këto lidhje kur përdorni amplifikatorin opsional.

1. Telekomanda e sistemit
   Lidheni me kabllon blu/të bardhë.
2. Amplifikator i energjisë (shitet veç)
3. Lidheni me kabllot RCA (shiten veç)
4. Në daljen e pasme (STD) ose daljen e mesme (NW)
5. Altoparlanti i pasmë (STD) ose altoparlanti i mesëm (NW)
6. Në daljen e përparme (STD) ose daljen e lartë (NW)
7. Altoparlanti i përparmë (STD) ose altoparlanti i lartë (NW)
8. Në daljen e subwoofer-it
9. Subwoofer

Instalimi

• Kontrolloni të gjitha lidhjet dhe sistemet përpara instalimit përfundimtar.
• Mos përdorni pjesë të paautorizuara pasi kjo mund të shkaktojë mosfunksionime.
• Konsultohuni me shitësin tuaj nëse instalimi kërkon shpimin e vrimave ose modifikime të tjera në automjet.
• Mos e instaloni këtë njësi atje ku:
  • mund të ndërhyjë në funksionimin e automjetit.
  • mund t'i shkaktojë lëndime një pasagjeri si rezultat i një ndalese të papritur.
• Instalojeni këtë njësi larg vendeve të nxehta, siç është afër daljes së ngrohësit.
• Performanca optimale arrihet kur njësia është instaluar në një kënd më të vogël se 60°.

• Kur instaloni, për të siguruar shpërndarjen e duhur të nxehtësisë kur përdorni këtë njësi, sigurohuni që të lini hapësirë të mjaftueshme pas panelit të pasmë dhe të mbështillni çdo kabllo të lirshme në mënyrë që të mos bllokojnë hapjet e ajrimit.


Instalimi i montimit DIN

1. Futni mëngën e montimit të furnizuar në panelin e instrumenteve.
2. Sigurojeni mëngën e montimit duke përdorur një kaçavidë për të përkulur skedat metalike (90°) në vend.

   1. Paneli i instrumenteve
   2. Mëngë montimi
   • Sigurohuni që njësia të jetë instaluar në mënyrë të sigurt në vend. Një instalim i paqëndrueshëm mund të shkaktojë anashkalime ose mosfunksionime të tjera.

Kur nuk përdorni mëngën e montimit të furnizuar

1. Rreshtoni vrimat në kllapën e montimit me vrimat në anët e njësisë për të bashkangjitur kllapën.

2. Vidhosni një vidë në secilën anë për ta mbajtur njësinë në vend.

   1. Vida përgjuese (5 mm × 9 mm, nuk furnizohet me produkt)
   2. Kllapa e montimit
   3. Paneli i instrumenteve ose konsola

Duke përdorur kllapën e përfshirë

Kontrolloni për t'u siguruar që kllapa e përfshirë përputhet me modelin tuaj të veçantë të automjetit dhe më pas bashkangjiteni atë në njësi siç tregohet më poshtë.

1. Vida
2. Kllapa

Heqja e njësisë (e instaluar me mëngën e montimit të furnizuar)

1. Hiqni unazën e zbukurimit.

   1. Unaza e zbukurimit
   2. Skeda e prerë
   • Lirimi i panelit të përparmë lejon akses më të lehtë në unazën e zbukurimit.
   • Kur ri-bashkangjitni unazën e zbukurimit, drejtoni poshtë anën me skedën e prerë.
2. Futni çelësat e nxjerrjes të furnizuar në të dy anët e njësisë derisa të klikojnë në vend.
3. Tërhiqeni njësinë nga paneli i instrumenteve.


Instalimi i mikrofonit

Mikrofoni duhet të vendoset drejtpërdrejt përpara shoferit në një distancë të përshtatshme për të kapur qartë zërin e tij.

Është jashtëzakonisht e rrezikshme të lejohet që kablloja e mikrofonit të mbështillet rreth kolonës së timonit ose levës së marsheve. Sigurohuni që ta instaloni mikrofonin në atë mënyrë që të mos pengojë drejtimin. Rekomandohet përdorimi i kapëseve (shiten veçmas) për të rregulluar kabllon.

SHËNIM
Në varësi të modelit të automjetit, gjatësia e kabllos së mikrofonit mund të jetë shumë e shkurtër kur e montoni mikrofonin në vizoren e diellit. Në raste të tilla, instaloni mikrofonin në kolonën e timonit.

Për ta instaluar në vizoren e diellit

1. Vendoseni kabllon e mikrofonit në brazdë.

   1. Kablloja e mikrofonit
   2. Brazda
2. Instaloni kapësen e mikrofonit në vizoren e diellit.
   Ulja e vizores së diellit zvogëlon shkallën e njohjes së zërit.

   1. Kapëse mikrofoni

Për ta instaluar në kolonën e timonit

1. Rrëshqitni bazën e mikrofonit për ta shkëputur atë nga kapësja e mikrofonit.

   1. Mikrofoni
   2. Kapëse mikrofoni
   3. Baza e mikrofonit
2. Instaloni mikrofonin në anën e pasme të kolonës së timonit.

   1. Shirit ngjitës me dy anë

Operacioni bazë

MVH-S520BT

Rreth menysë kryesore

Ju mund të rregulloni cilësime të ndryshme në menunë kryesore.

1. Shtypni butonin M.C. për të shfaqur menunë kryesore.
2. Kthejeni butonin M.C. për të zgjedhur një nga kategoritë e mëposhtme, pastaj shtypni për të konfirmuar.
   • Cilësimet FUNCTION
   • Cilësimet AUDIO
   • Cilësimet SYSTEM
   • Cilësimet ILLUMINATION
   • Cilësimet MIXTRAX
   • Cilësimet MICROPHONE
3. Kthejeni butonin M.C. për të zgjedhur opsionet, pastaj shtypni për të konfirmuar.

Operacionet e përdorura shpesh

Qëllimi	Operacioni
Ndizni pajisjen	Shtypni SRC/OFF për të ndezur pajisjen. Shtypni dhe mbani shtypur SRC/OFF për të fikur pajisjen.
Rregulloni volumin	Kthejeni butonin M.C..
Zgjidhni një burim	Shtypni SRC/OFF vazhdimisht.
Ndryshoni informacionin e ekranit	Shtypni DISP vazhdimisht.
Kthehuni në ekranin/listën e mëparshme	Shtypni BAND/.
Kthehuni në ekranin normal nga menyja	Shtypni dhe mbani shtypur BAND/ .
Ndryshoni ndriçimin e ekranit	Shtypni dhe mbani shtypur BAND/ .

Operacioni i konfigurimit

Kur e ktheni çelësin e ndezjes në pozicionin ON (ndezur) pas instalimit, menyja e konfigurimit shfaqet në ekran.

Mos e përdorni pajisjen në modalitetin standard kur një sistem altoparlantësh për modalitetin e rrjetit është i lidhur me pajisjen. Mos e përdorni pajisjen në modalitetin e rrjetit kur një sistem altoparlantësh për modalitetin standard është i lidhur me pajisjen. Kjo mund të shkaktojë dëmtim të altoparlantëve.

1. Kthejeni butonin M.C. për të zgjedhur opsionet, pastaj shtypni për të konfirmuar.
   Për të vazhduar në opsionin tjetër të menysë, duhet të konfirmoni zgjedhjen tuaj.

Artikulli i menysë	Përshkrimi
GJUHA [ENG](Anglisht), [РУС](Rusisht), [TUR](Turqisht), [FRA](Frëngjisht), [DEU](Gjermanisht)	Zgjidhni gjuhën për të shfaqur informacionin e tekstit nga një skedar audio i kompresuar.
CLOCK SET (Vendosja e orës)	Vendosni orën. Kthejeni butonin M.C. për të rregulluar orën, pastaj shtypni për të konfirmuar. Treguesi zhvendoset automatikisht në vendosjen e minutave. Kthejeni butonin M.C. për të rregulluar minutën, pastaj shtypni për të konfirmuar.
FM STEP (Hapi FM) [100], [50]	Zgjidhni hapin e akordimit FM nga 100 kHz ose 50 kHz.
SPEAKER MODE (Modaliteti i altoparlantit) [STANDARD], [NETWORK] (Rrjet)	Kaloni midis dy modaliteteve të funksionimit: modaliteti i rrjetit me 2 drejtime (NETWORK) dhe modaliteti standard (STANDARD) sipas lidhjeve që keni vendosur. Pasi të keni zgjedhur modalitetin e duhur, kthejeni butonin M.C. për të zgjedhur [YES] (PO), pastaj shtypni për të konfirmuar. Nuk mund ta përfundoni menunë e konfigurimit pa vendosur [SPEAKER MODE] (Modalitetin e altoparlantit).

2. Shfaqet [QUIT:YES] (DILNI:PO).
   Për t'u kthyer në artikullin e parë të menysë së konfigurimit, kthejeni butonin M.C. për të zgjedhur [QUIT:NO] (DILNI:JO), pastaj shtypni për të konfirmuar.
3. Shtypni butonin M.C. për të konfirmuar cilësimet.

Operacioni i tunerit

Marrja e stacioneve të paracaktuara

1. Shtypni SRC/OFF për të zgjedhur [RADIO].
2. Shtypni BAND/ për të zgjedhur brezin.
   [FM1] [FM2] [FM3] [MW]/[LW]
3. Shtypni një buton numri (1/ deri në 6/).

Memorizimi i stacioneve më të mira (BSM)

1. Pasi të keni zgjedhur brezin, shtypni butonin M.C. për të shfaqur menunë kryesore.
2. Kthejeni butonin M.C. për të zgjedhur [FUNCTION] (FUNKSIONI), pastaj shtypni për të konfirmuar.
3. Kthejeni butonin M.C. për të zgjedhur [BSM], pastaj shtypni për të konfirmuar.

Për të ruajtur stacionet manualisht

1. Ndërsa merrni stacionin që dëshironi të ruani, shtypni dhe mbani shtypur një nga butonat e numrave (1/ deri në 6/) derisa të ndalojë së pulsuari.

Operacioni USB/iPhone/AUX

(Burimi iPhone nuk është i disponueshëm kur [USB MTP] është vendosur në [ON] (NDEZUR) në cilësimet SYSTEM (SISTEM).)

USB/iPhone

1. Hapni kapakun e portës USB.
2. Lidheni pajisjen USB/iPhone duke përdorur një kabllo të përshtatshme.

Lidhja MTP

Një pajisje e instaluar me sistemin operativ Android OS 4.0 ose shumica e versioneve të mëvonshme mund të lidhet me pajisjen përmes MTP, duke përdorur kabllon e furnizuar me pajisjen Android. Sidoqoftë, në varësi të pajisjes së lidhur, versionit të sistemit operativ ose numrit të skedarëve në pajisje, skedarët/këngët audio mund të mos jenë në gjendje të luhen përmes MTP.

SHËNIM
Nëse përdorni një lidhje MTP, [USB MTP] duhet të vendoset në [ON] (NDEZUR) në cilësimet SYSTEM (SISTEM).

AUX

1. Futeni spinën mini stereo në folezën e hyrjes AUX.
2. Shtypni SRC/OFF për të zgjedhur [AUX IN] si burim.

Lidhja Bluetooth

Deri në dy telefona Bluetooth mund të lidhen njëkohësisht.

1. Aktivizoni funksionin Bluetooth të pajisjes.
2. Zgjidhni emrin e pajisjes të treguar në ekranin e pajisjes.
3. Sigurohuni që i njëjti numër 6-shifror të shfaqet në këtë pajisje dhe në pajisje.
4. Zgjidhni [YES] (PO).

Telefoni Bluetooth

Operacionet bazë

Qëllimi	Operacioni
Përgjigjuni një telefonate hyrëse	Shtypni çdo buton kur merrni një telefonatë.
Mbyllni një telefonatë	Shtypni .
Refuzoni një telefonatë hyrëse	Shtypni dhe mbani shtypur kur merrni një telefonatë.

Aktivizimi i modalitetit të njohjes së zërit

1. Shtypni dhe mbani shtypur dhe pastaj flisni në mikrofon për të futur komanda zanore.

Për të dalë nga modaliteti i njohjes së zërit, shtypni BAND/.

Vendosja e një lidhjeje me Pioneer Smart Sync

Pioneer Smart Sync është aplikacioni që i bashkon në mënyrë inteligjente hartat, mesazhet dhe muzikën tuaj në automjet.

Mos u përpiqni të përdorni aplikacionin gjatë drejtimit të automjetit. Sigurohuni që të dilni nga rruga dhe ta parkoni automjetin tuaj në një vend të sigurt përpara se të përpiqeni të përdorni kontrollet në aplikacion.

1. Hyni në menunë SYSTEM (SISTEM) (referojuni "Rreth menysë kryesore").
2. Kthejeni butonin M.C. për të zgjedhur [APP CONTROL] (KONTROLLI I APLIKACIONIT), pastaj shtypni për të konfirmuar.
3. Kthejeni butonin M.C. për të zgjedhur një nga sa vijon.
   • Zgjidhni [WIRED] (ME KABËLL) për lidhjen USB.
   • Zgjidhni [BLUETOOTH] për lidhjen Bluetooth.
4. Kthejeni butonin M.C. për të zgjedhur [AUTO APP CONN] (LIDHJA AUTOMATIKE E APLIKACIONIT), pastaj shtypni për të konfirmuar.
5. Kthejeni butonin M.C. për të zgjedhur [ON] (NDEZUR), pastaj shtypni për të konfirmuar.
6. Lidheni këtë pajisje me pajisjen celulare përmes USB ose Bluetooth. Pioneer Smart Sync në pajisjen iPhone/Android fillon automatikisht.
   SHËNIM
   Pavarësisht nëse cilësimi [AUTO APP CONN] (LIDHJA AUTOMATIKE E APLIKACIONIT) është vendosur në [ON] (NDEZUR) ose [OFF] (FIKUR), ju gjithashtu mund të kryeni sa vijon për të filluar Pioneer Smart Sync.
   • Për pajisjet e tjera përveç pajisjes Android të lidhur me USB, shtypni SRC/OFF për të zgjedhur çdo burim dhe shtypni dhe mbani shtypur butonin M.C..
   • Për iPhone, nisni Pioneer Smart Sync në pajisjen celulare.

Dëgjimi i Spotify^®

(Nuk disponohet kur [USB MTP] është vendosur në [ON] (NDEZUR) në cilësimet e SYSTEM (SISTEMIT).)

Përditësoni firmware-in e aplikacionit Spotify në versionin më të fundit përpara përdorimit.

Përpara se të filloni, lidheni këtë njësi me pajisjen celulare nëpërmjet USB (vetëm iPhone) ose Bluetooth.

1. Hyni në menunë SYSTEM (SISTEM) (referojuni "Rreth menysë kryesore").
2. Kthejeni rrotën M.C. për të zgjedhur [APP CONTROL] (KONTROLLI I APP), më pas shtypni për të konfirmuar.
3. Kthejeni rrotën M.C. për të zgjedhur një nga opsionet e mëposhtme.
   • Zgjidhni [WIRED] (ME TEL) për lidhjen USB.
   • Zgjidhni [BLUETOOTH] për lidhjen Bluetooth.
4. Shtypni SRC/OFF për të zgjedhur [SPOTIFY].
5. Hapni aplikacionin Spotify në pajisjen celulare dhe filloni riprodhimin.

Referencat

• App Store - Apple
• Google Play

Shkarko manual

Këtu mund të shkarkoni versionin e plotë pdf të manualit, ai mund të përmbajë udhëzime shtesë sigurie, informacione garancioni, rregulla FCC, etj.

Shkarko Pioneer MVH-S520BT - Udhëzues i Shpejtë i Marrësit të Mediave Dixhitale

Gjuhët e disponueshme
