Pioneer MVH-S520BT - Ръководство за бърз старт на Digital Media Receiver

Връзки

В следващото, "NW" представлява мрежов режим, а "STD" представлява стандартен режим. Според връзките, които сте установили, променете режима на високоговорителите на стандартен режим (STD) или мрежов режим (NW).

• Когато инсталирате това устройство в превозно средство без ACC (аксесоарна) позиция на ключа за запалване, ако не свържете червения кабел към клемата, която открива работата на ключа за запалване, може да доведе до изтощаване на батерията.

• Използването на това устройство в условия, различни от следните, може да доведе до пожар или неизправност.
  • Превозни средства с 12-волтова батерия и отрицателно заземяване.
  • Когато изходът на високоговорителите се използва от 4 канала, използвайте високоговорители над 50 W (максимална входна мощност) и между 4 Ω до 8 Ω (стойност на импеданса). Не използвайте високоговорители от 1 Ω до 3 Ω за това устройство.
  • Когато задният изход на високоговорителите се използва от 2 Ω на субуфер, използвайте високоговорители над 70 W (максимална входна мощност).
    * Моля, вижте връзките за метод на свързване.
• За да предотвратите късо съединение, прегряване или неизправност, не забравяйте да следвате указанията по-долу.
  • Изключете отрицателния полюс на батерията преди инсталиране.
  • Закрепете окабеляването с кабелни скоби или залепваща лента. Увийте залепваща лента около окабеляването, което влиза в контакт с метални части, за да защитите окабеляването.
  • Поставете всички кабели далеч от движещи се части, като например лоста за превключване на скоростите и релсите на седалките.
  • Поставете всички кабели далеч от горещи места, като например близо до изхода на нагревателя.
  • Не свързвайте жълтия кабел към батерията, като го прекарате през отвора към отделението на двигателя.
  • Покрийте всички разкачени кабелни съединители с изолационна лента.
  • Не скъсявайте никакви кабели.
  • Никога не режете изолацията на захранващия кабел на това устройство, за да споделяте захранването с други устройства. Токовият капацитет на кабела е ограничен.
  • Използвайте предпазител с предписаната стойност.
  • Никога не свързвайте отрицателния кабел на високоговорителя директно към земята.
  • Никога не свързвайте заедно отрицателни кабели на няколко високоговорителя.
• Когато това устройство е включено, контролните сигнали се изпращат през синия/белия кабел. Свържете този кабел към системното дистанционно управление на външен усилвател на мощност или към контролната клема на релето за автоматична антена на автомобила (макс. 300 mA 12 V DC). Ако автомобилът е оборудван със стъклена антена, свържете я към клемата за захранване на усилвателя на антената.
• Никога не свързвайте синия/белия кабел към захранващата клема на външен усилвател на мощност. Също така, никога не го свързвайте към захранващата клема на автоматичната антена. Това може да доведе до изтощаване на батерията или неизправност.
• Графичният символ поставен върху продукта означава постоянен ток.

Това устройство

1. Микрофон (3 m)
2. Вход за захранващ кабел
3. Вход за микрофон
4. Заден изход (STD) или изход за среден диапазон (NW)
5. Преден изход (STD) или изход за висок диапазон (NW)
6. Вход за антена
7. Предпазител (10 A)
8. Вход за кабелно дистанционно управление
   Може да се свърже адаптер за дистанционно управление с кабел (продава се отделно).
9. Изход за субуфер

Захранващ кабел

1. Към вход за захранващ кабел
2. В зависимост от вида на превозното средство, функцията на и може да е различна. В този случай, не забравяйте да свържете към и към .
3. Жълт
   Резервно (или аксесоарно)
4. Жълт
   Свържете към постоянната 12 V захранваща клема.
5. Червен
   Аксесоар (или резервно)
6. Червен
   Свържете към клема, управлявана от ключа за запалване (12 V DC).
7. Свържете проводниците от един и същи цвят един към друг.
8. Черен (заземяване на шасито)
9. Син/бял
   Позицията на пина на ISO конектора ще се различава в зависимост от типа на превозното средство. Свържете и , когато пин 5 е тип управление на антената. В друг тип превозно средство, никога не свързвайте и .
10. Син/бял
    Свържете към клемата за управление на системата на усилвателя на мощност (макс. 300 mA 12 V DC).
11. Син/бял
    Свържете към контролната клема на релето за автоматична антена (макс. 300 mA 12 V DC).
12. Проводници за високоговорители
    Бял: Преден ляв (STD) или висок диапазон ляв (NW)
    Бял/черен: Преден ляв (STD) или висок диапазон ляв (NW)
    Сив: Преден десен (STD) или висок диапазон десен (NW)
    Сив/черен: Преден десен (STD) или висок диапазон десен (NW)
    Зелен: Заден ляв (STD) или среден диапазон ляв (NW)
    Зелен/черен: Заден ляв (STD) или среден диапазон ляв (NW)
    Виолетов: Заден десен (STD) или среден диапазон десен (NW)
    Виолетов/черен: Заден десен (STD) или среден диапазон десен (NW)
13. Оранжев/бял
    Свържете към сигнал за осветление на автомобила.
14. ISO конектор
    В някои превозни средства ISO конекторът може да бъде разделен на два. В този случай, не забравяйте да свържете и двата конектора.

БЕЛЕЖКИ

• Променете първоначалното меню на това устройство. Вижте [REAR-SP]. Изходът за субуфер на това устройство е монофоничен.
• Когато използвате субуфер от 2 Ω, не забравяйте да свържете субуфера към виолетовите и виолетовите/черните проводници на това устройство. Не свързвайте нищо към зелените и зелените/черните проводници.

Усилвател на мощност (продава се отделно)

Извършете тези връзки, когато използвате опционалния усилвател.

1. Системно дистанционно управление
   Свържете към син/бял кабел.
2. Усилвател на мощност (продава се отделно)
3. Свържете с RCA кабели (продават се отделно)
4. Към заден изход (STD) или изход за среден диапазон (NW)
5. Заден високоговорител (STD) или високоговорител за среден диапазон (NW)
6. Към преден изход (STD) или изход за висок диапазон (NW)
7. Преден високоговорител (STD) или високоговорител за висок диапазон (NW)
8. Към изход за субуфер
9. Субуфер

Инсталация

• Проверете всички връзки и системи преди окончателното инсталиране.
• Не използвайте неоторизирани части, тъй като това може да причини неизправности.
• Консултирайте се с вашия дилър, ако инсталирането изисква пробиване на отвори или други модификации на превозното средство.
• Не инсталирайте това устройство там, където:
  • може да попречи на работата на превозното средство.
  • може да причини нараняване на пътник в резултат на внезапно спиране.
• Инсталирайте това устройство далеч от горещи места, като например близо до изхода на нагревателя.
• Оптимална производителност се постига, когато устройството е инсталирано под ъгъл по-малък от 60°.

• Когато инсталирате, за да осигурите правилно разсейване на топлината, когато използвате това устройство, уверете се, че сте оставили достатъчно място зад задния панел и увийте всички разхлабени кабели, така че да не блокират вентилационните отвори.


DIN монтаж

1. Поставете предоставената монтажна втулка в таблото.
2. Закрепете монтажната втулка, като използвате отвертка, за да огънете металните езичета (90°) на място.

   1. Табло
   2. Монтажна втулка
   • Уверете се, че устройството е инсталирано сигурно на място. Нестабилната инсталация може да причини прескачане или други неизправности.

Когато не използвате предоставената монтажна втулка

1. Подравнете отворите на монтажната скоба с отворите отстрани на устройството, за да прикрепите скобата.

2. Завийте един винт от всяка страна, за да задържите устройството на място.

   1. Самонарезен винт (5 mm × 9 mm, не е доставен с продукта)
   2. Монтажна скоба
   3. Табло или конзола

Използване на включената скоба

Проверете дали включената скоба съответства на вашия конкретен модел на превозното средство и след това я прикрепете към устройството, както е показано по-долу.

1. Винт
2. Скоба

Премахване на устройството (инсталирано с предоставената монтажна втулка)

1. Премахнете декоративния пръстен.

   1. Декоративен пръстен
   2. Назъбен езиче
   • Освобождаването на предния панел позволява по-лесен достъп до декоративния пръстен.
   • Когато прикрепяте отново декоративния пръстен, насочете страната с назъбения езиче надолу.
2. Поставете предоставените ключове за изваждане от двете страни на устройството, докато щракнат на място.
3. Издърпайте устройството от таблото.


Инсталиране на микрофона

Микрофонът трябва да бъде поставен директно пред водача на подходящо разстояние, за да улавя ясно гласа му.

Изключително опасно е кабелът на микрофона да се увие около кормилната колона или скоростния лост. Уверете се, че сте инсталирали микрофона по такъв начин, че да не пречи на шофирането. Препоръчително е да използвате скобите (продават се отделно), за да подредите кабела.

ЗАБЕЛЕЖКА
В зависимост от модела на автомобила, дължината на кабела на микрофона може да е твърде къса, когато монтирате микрофона на сенника. В такива случаи инсталирайте микрофона на кормилната колона.

За инсталиране на сенника

1. Поставете кабела на микрофона в канала.

   1. Кабел на микрофона
   2. Канал
2. Инсталирайте щипката на микрофона на сенника.
   Свалянето на сенника намалява степента на разпознаване на гласа.

   1. Щипка на микрофона

За инсталиране на кормилната колона

1. Плъзнете основата на микрофона, за да я отделите от щипката на микрофона.

   1. Микрофон
   2. Щипка на микрофона
   3. Основа на микрофона
2. Инсталирайте микрофона на задната страна на кормилната колона.

   1. Двустранна лента

Основни операции

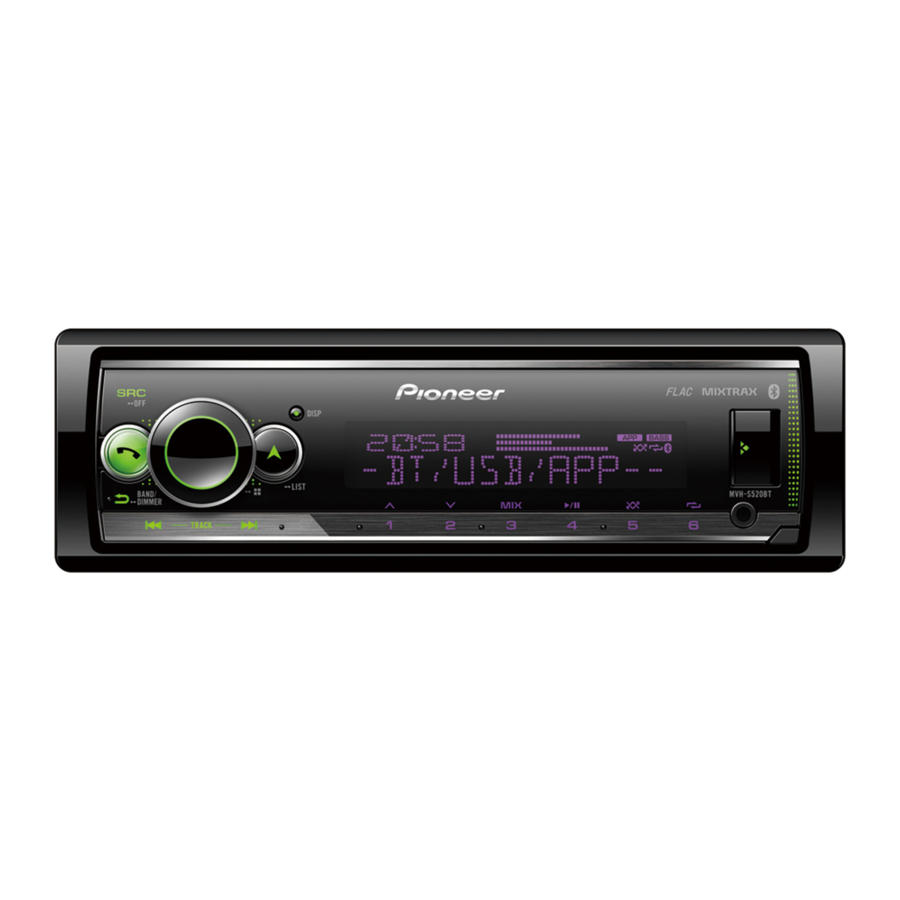

MVH-S520BT

Относно главното меню

Можете да регулирате различни настройки в главното меню.

1. Натиснете бутона M.C., за да покажете главното меню.
2. Завъртете бутона M.C., за да изберете една от категориите по-долу, след което натиснете, за да потвърдите.
   • Настройки FUNCTION (функция)
   • Настройки AUDIO (аудио)
   • Настройки SYSTEM (система)
   • Настройки ILLUMINATION (осветление)
   • Настройки MIXTRAX
   • Настройки MICROPHONE (микрофон)
3. Завъртете бутона M.C., за да изберете опциите, след което натиснете, за да потвърдите.

Често използвани операции

Предназначение	Операция
Включване на захранването	Натиснете SRC/OFF, за да включите захранването. Натиснете и задръжте SRC/OFF, за да изключите захранването.
Регулиране на силата на звука	Завъртете бутона M.C..
Избор на източник	Натиснете многократно SRC/OFF.
Промяна на информацията на дисплея	Натиснете многократно DISP.
Връщане към предишния дисплей/списък	Натиснете BAND/.
Връщане към нормалния дисплей от менюто	Натиснете и задръжте BAND/ .
Промяна на яркостта на дисплея	Натиснете и задръжте BAND/ .

Операция за настройка

Когато завъртите ключа за запалване на ON (включено) след инсталирането, в дисплея се появява менюто за настройка.

Не използвайте устройството в стандартен режим, когато към него е свързана система от високоговорители за мрежов режим. Не използвайте устройството в мрежов режим, когато към него е свързана система от високоговорители за стандартен режим. Това може да причини повреда на високоговорителите.

1. Завъртете бутона M.C., за да изберете опциите, след което натиснете, за да потвърдите.
   За да преминете към следващата опция от менюто, трябва да потвърдите избора си.

2. Появява се [QUIT:YES] (Изход:Да).
   За да се върнете към първия елемент от менюто за настройка, завъртете бутона M.C., за да изберете [QUIT:NO] (Изход:Не), след което натиснете, за да потвърдите.
3. Натиснете бутона M.C., за да потвърдите настройките.

Работа с тунера

Приемане на предварително зададени станции

1. Натиснете SRC/OFF, за да изберете [RADIO] (радио).
2. Натиснете BAND/, за да изберете обхвата.
   [FM1] [FM2] [FM3] [MW]/[LW]
3. Натиснете бутон с номер (1/ до 6/).

Памет за най-добри станции (BSM)

1. След като изберете обхвата, натиснете бутона M.C., за да покажете главното меню.
2. Завъртете бутона M.C., за да изберете [FUNCTION] (функция), след което натиснете, за да потвърдите.
3. Завъртете бутона M.C., за да изберете [BSM], след което натиснете, за да потвърдите.

За ръчно запаметяване на станции

1. Докато приемате станцията, която искате да запаметите, натиснете и задръжте един от бутоните с номера (1/ до 6/), докато спре да мига.

USB/iPhone/AUX операция

(Източникът iPhone не е наличен, когато [USB MTP] е настроен на [ON] (включено) в настройките на SYSTEM (система).)

USB/iPhone

1. Отворете капака на USB порта.
2. Включете USB устройството/iPhone с помощта на подходящ кабел.

MTP връзка

Устройство, инсталирано с Android OS 4.0 или повечето по-късни версии, може да бъде свързано към устройството чрез MTP, като се използва кабелът, доставен с устройството Android. Въпреки това, в зависимост от свързаното устройство, версията на операционната система или броя на файловете в устройството, аудио файловете/песните може да не могат да се възпроизвеждат чрез MTP.

ЗАБЕЛЕЖКА
Ако използвате MTP връзка, [USB MTP] трябва да бъде настроен на [ON] (включено) в настройките на SYSTEM (система).

AUX

1. Поставете стерео мини щекера в AUX входния жак.
2. Натиснете SRC/OFF, за да изберете [AUX IN] (AUX вход) като източник.

Bluetooth връзка

Могат да бъдат свързани едновременно до два Bluetooth телефона.

1. Включете Bluetooth функцията на устройството.
2. Изберете името на устройството, показано на дисплея на устройството.
3. Уверете се, че същият 6-цифрен номер се появява на това устройство и на устройството.
4. Изберете [YES] (да).

Bluetooth телефон

Основни операции

Предназначение	Операция
Отговаряне на входящо повикване	Натиснете произволен бутон, когато бъде получено повикване.
Прекратяване на повикване	Натиснете .
Отхвърляне на входящо повикване	Натиснете и задръжте , когато бъде получено повикване.

Активиране на режим за гласово разпознаване

1. Натиснете и задръжте и след това говорете в микрофона, за да въведете гласови команди.

За да излезете от режима за гласово разпознаване, натиснете BAND/.

Осъществяване на връзка с Pioneer Smart Sync

Pioneer Smart Sync е приложението, което интелигентно обединява вашите карти, съобщения и музика в автомобила.

Не се опитвайте да управлявате приложението, докато шофирате. Уверете се, че сте отбили от пътя и сте паркирали автомобила си на безопасно място, преди да се опитате да използвате контролите на приложението.

1. Влезте в менюто SYSTEM (система) (вижте "Относно главното меню").
2. Завъртете бутона M.C., за да изберете [APP CONTROL] (управление на приложението), след което натиснете, за да потвърдите.
3. Завъртете бутона M.C., за да изберете едно от следните.
   • Изберете [WIRED] (кабелна връзка) за USB връзката.
   • Изберете [BLUETOOTH] за Bluetooth връзката.
4. Завъртете бутона M.C., за да изберете [AUTO APP CONN] (автоматично свързване на приложението), след което натиснете, за да потвърдите.
5. Завъртете бутона M.C., за да изберете [ON] (включено), след което натиснете, за да потвърдите.
6. Свържете това устройство с мобилното устройство чрез USB или Bluetooth. Pioneer Smart Sync на iPhone/Android устройството стартира автоматично.
   ЗАБЕЛЕЖКА
   Независимо дали настройката [AUTO APP CONN] (автоматично свързване на приложението) е зададена на [ON] (включено) или [OFF] (изключено), можете също да извършите следното, за да стартирате Pioneer Smart Sync.
   • За устройства, различни от USB-свързаното Android устройство, натиснете SRC/OFF, за да изберете произволен източник, и натиснете и задръжте бутона M.C..
   • За iPhone стартирайте Pioneer Smart Sync на мобилното устройство.

Слушане на Spotify^®

(Не е налично, когато [USB MTP] е настроено на [ON] (ВКЛ.) в настройките на СИСТЕМАТА.)

Актуализирайте фърмуера на приложението Spotify до най-новата версия преди употреба.

Преди да започнете, свържете това устройство с мобилното устройство чрез USB (само за iPhone) или Bluetooth.

1. Влезте в менюто SYSTEM (СИСТЕМА) (вижте "Относно главното меню").
2. Завъртете копчето M.C., за да изберете [APP CONTROL] (УПРАВЛЕНИЕ НА ПРИЛОЖЕНИЯТА), след което натиснете, за да потвърдите.
3. Завъртете копчето M.C., за да изберете едно от посочените по-долу.
   • Изберете [WIRED] (КАБЕЛНО) за USB връзката.
   • Изберете [BLUETOOTH] (БЛУТУТ) за Bluetooth връзката.
4. Натиснете SRC/OFF, за да изберете [SPOTIFY].
5. Стартирайте приложението Spotify на мобилното устройство и започнете възпроизвеждането.
