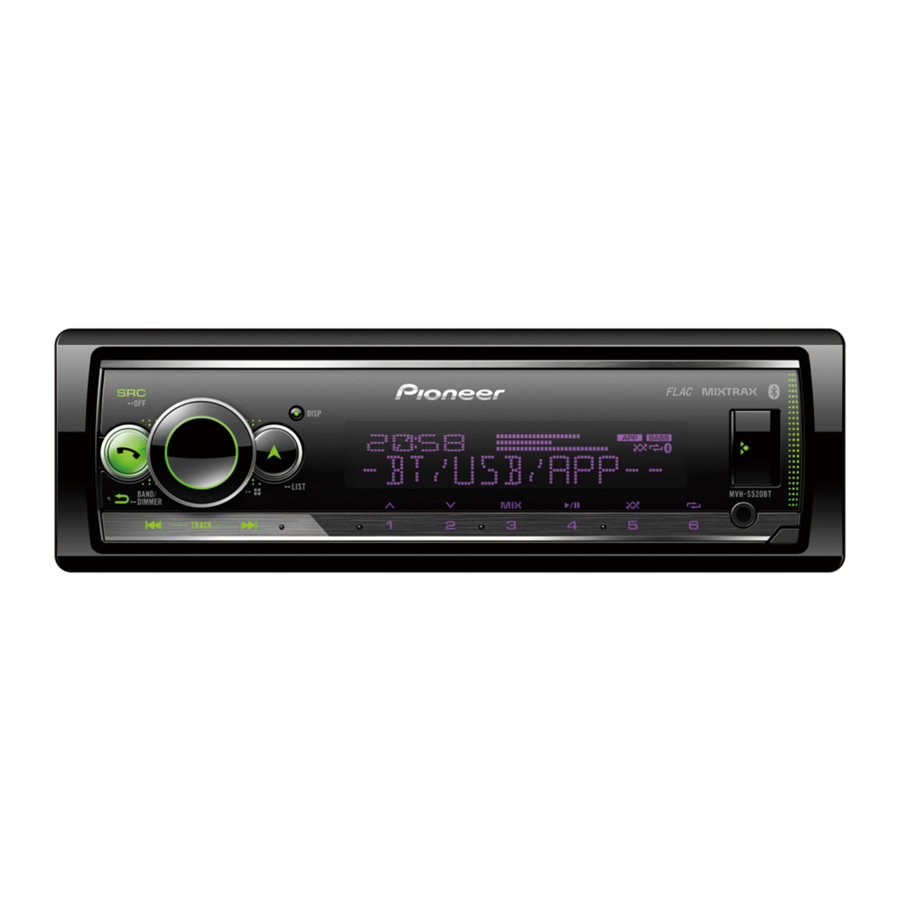

Pioneer MVH-S520BT - Guia de Início Rápido do Receptor de Mídia Digital

Conexões

A seguir, "NW" representa o modo de rede e "STD" representa o modo padrão. De acordo com as conexões que você estabeleceu, altere o modo do alto-falante para o modo padrão (STD) ou o modo de rede (NW).

• Ao instalar esta unidade em um veículo sem uma posição ACC (acessório) na chave de ignição, a falha ao conectar o cabo vermelho ao terminal que detecta a operação da chave de ignição pode resultar no descarregamento da bateria.

• O uso desta unidade em condições diferentes das seguintes pode resultar em incêndio ou mau funcionamento.
  • Veículos com bateria de 12 volts e aterramento negativo.
  • Quando a saída do alto-falante é usada por 4 canais, use alto-falantes acima de 50 W (potência máxima de entrada) e entre 4 Ω a 8 Ω (valor de impedância). Não use alto-falantes de 1 Ω a 3 Ω para esta unidade.
  • Quando a saída do alto-falante traseiro é usada por 2 Ω de subwoofer, use alto-falantes acima de 70 W (potência máxima de entrada).
    * Consulte as conexões para um método de conexão.
• Para evitar curto-circuito, superaquecimento ou mau funcionamento, certifique-se de seguir as instruções abaixo.
  • Desconecte o terminal negativo da bateria antes da instalação.
  • Prenda a fiação com braçadeiras ou fita adesiva. Enrole fita adesiva em volta da fiação que entra em contato com peças de metal para proteger a fiação.
  • Coloque todos os cabos longe de peças móveis, como a alavanca de câmbio e os trilhos do assento.
  • Coloque todos os cabos longe de locais quentes, como perto da saída do aquecedor.
  • Não conecte o cabo amarelo à bateria passando-o pelo orifício até o compartimento do motor.
  • Cubra todos os conectores de cabo desconectados com fita isolante.
  • Não encurte nenhum cabo.
  • Nunca corte o isolamento do cabo de alimentação desta unidade para compartilhar a energia com outros dispositivos. A capacidade de corrente do cabo é limitada.
  • Use um fusível da classificação prescrita.
  • Nunca conecte o cabo negativo do alto-falante diretamente ao terra.
  • Nunca junte os cabos negativos de vários alto-falantes.
• Quando esta unidade está ligada, os sinais de controle são enviados através do cabo azul/branco. Conecte este cabo ao controle remoto do sistema de um amplificador de potência externo ou ao terminal de controle do relé da antena automática do veículo (máx. 300 mA 12 V DC). Se o veículo estiver equipado com uma antena de vidro, conecte-o ao terminal de alimentação do amplificador de antena.
• Nunca conecte o cabo azul/branco ao terminal de alimentação de um amplificador de potência externo. Além disso, nunca o conecte ao terminal de alimentação da antena automática. Isso pode resultar no descarregamento da bateria ou em um mau funcionamento.
• O símbolo gráfico colocado no produto significa corrente contínua.

Esta unidade

1. Microfone (3 m)
2. Entrada do cabo de alimentação
3. Entrada do microfone
4. Saída traseira (STD) ou saída de médio alcance (NW)
5. Saída frontal (STD) ou saída de alta frequência (NW)
6. Entrada da antena
7. Fusível (10 A)
8. Entrada remota com fio
   O adaptador de controle remoto com fio pode ser conectado (vendido separadamente).
9. Saída do subwoofer

Cabo de alimentação

1. Para entrada do cabo de alimentação
2. Dependendo do tipo de veículo, a função de e pode ser diferente. Neste caso, certifique-se de conectar a e a .
3. Amarelo
   Back-up (ou acessório)
4. Amarelo
   Conecte ao terminal de alimentação constante de 12 V.
5. Vermelho
   Acessório (ou back-up)
6. Vermelho
   Conecte ao terminal controlado pela chave de ignição (12 V DC).
7. Conecte os fios da mesma cor uns aos outros.
8. Preto (terra do chassi)
9. Azul/branco
   A posição do pino do conector ISO será diferente dependendo do tipo de veículo. Conecte e quando o pino 5 for um tipo de controle de antena. Em outro tipo de veículo, nunca conecte e .
10. Azul/branco
    Conecte ao terminal de controle do sistema do amplificador de potência (máx. 300 mA 12 V DC).
11. Azul/branco
    Conecte ao terminal de controle do relé da antena automática (máx. 300 mA 12 V DC).
12. Fios do alto-falante
    Branco: Frontal esquerdo (STD) ou alta frequência esquerdo (NW)
    Branco/preto: Frontal esquerdo (STD) ou alta frequência esquerdo (NW)
    Cinza: Frontal direito (STD) ou alta frequência direito (NW)
    Cinza/preto: Frontal direito (STD) ou alta frequência direito (NW)
    Verde: Traseiro esquerdo (STD) ou médio alcance esquerdo (NW)
    Verde/preto: Traseiro esquerdo (STD) ou médio alcance esquerdo (NW)
    Violeta: Traseiro direito (STD) ou médio alcance direito (NW)
    Violeta/preto: Traseiro direito (STD) ou médio alcance direito (NW)
13. Laranja/branco
    Conecte a um sinal de iluminação do carro.
14. Conector ISO
    Em alguns veículos, o conector ISO pode ser dividido em dois. Neste caso, certifique-se de conectar a ambos os conectores.

NOTAS

• Altere o menu inicial desta unidade. Consulte [REAR-SP]. A saída do subwoofer desta unidade é monaural.
• Ao usar um subwoofer de 2 Ω, certifique-se de conectar o subwoofer aos fios violeta e violeta/preto desta unidade. Não conecte nada aos fios verde e verde/preto.

Amplificador de potência (vendido separadamente)

Execute estas conexões ao usar o amplificador opcional.

1. Controle remoto do sistema
   Conecte ao cabo azul/branco.
2. Amplificador de potência (vendido separadamente)
3. Conecte com cabos RCA (vendidos separadamente)
4. Para saída traseira (STD) ou saída de médio alcance (NW)
5. Alto-falante traseiro (STD) ou alto-falante de médio alcance (NW)
6. Para saída frontal (STD) ou saída de alta frequência (NW)
7. Alto-falante frontal (STD) ou alto-falante de alta frequência (NW)
8. Para saída do subwoofer
9. Subwoofer

Instalação

• Verifique todas as conexões e sistemas antes da instalação final.
• Não use peças não autorizadas, pois isso pode causar mau funcionamento.
• Consulte o seu revendedor se a instalação exigir a perfuração de orifícios ou outras modificações no veículo.
• Não instale esta unidade onde:
  • possa interferir na operação do veículo.
  • possa causar ferimentos a um passageiro como resultado de uma parada repentina.
• Instale esta unidade longe de locais quentes, como perto da saída do aquecedor.
• O desempenho ideal é obtido quando a unidade é instalada em um ângulo inferior a 60°.

• Ao instalar, para garantir a dispersão adequada do calor ao usar esta unidade, certifique-se de deixar espaço suficiente atrás do painel traseiro e enrole quaisquer cabos soltos para que não bloqueiem as aberturas de ventilação.


Instalação de montagem DIN

1. Insira a luva de montagem fornecida no painel.
2. Prenda a luva de montagem usando uma chave de fenda para dobrar as abas de metal (90°) no lugar.

   1. Painel
   2. Luva de montagem
   • Certifique-se de que a unidade esteja instalada de forma segura no lugar. Uma instalação instável pode causar saltos ou outros mau funcionamentos.

Quando não estiver usando a luva de montagem fornecida

1. Alinhe os orifícios no suporte de montagem com os orifícios nas laterais da unidade para fixar o suporte.

2. Parafuse um parafuso em cada lado para manter a unidade no lugar.

   1. Parafuso de rosca (5 mm × 9 mm, não fornecido com o produto)
   2. Suporte de montagem
   3. Painel ou console

Usando o suporte incluído

Verifique se o suporte incluído corresponde ao seu modelo específico de veículo e, em seguida, fixe-o à unidade conforme mostrado abaixo.

1. Parafuso
2. Suporte

Removendo a unidade (instalada com a luva de montagem fornecida)

1. Remova o anel de acabamento.

   1. Anel de acabamento
   2. Aba entalhada
   • Liberar o painel frontal permite um acesso mais fácil ao anel de acabamento.
   • Ao recolocar o anel de acabamento, aponte o lado com a aba entalhada para baixo.
2. Insira as chaves de extração fornecidas em ambos os lados da unidade até que elas se encaixem no lugar.
3. Puxe a unidade para fora do painel.


Instalando o microfone

O microfone deve ser colocado diretamente em frente ao motorista a uma distância adequada para captar sua voz com clareza.

É extremamente perigoso permitir que o cabo do microfone se enrole na coluna de direção ou na alavanca de câmbio. Certifique-se de instalar o microfone de forma que não obstrua a direção. Recomenda-se usar as braçadeiras (vendidas separadamente) para organizar o cabo.

NOTA
Dependendo do modelo do veículo, o comprimento do cabo do microfone pode ser muito curto quando você monta o microfone no quebra-sol. Nesses casos, instale o microfone na coluna de direção.

Para instalar no quebra-sol

1. Encaixe o cabo do microfone na ranhura.

   1. Cabo do microfone
   2. Ranhura
2. Instale o clipe do microfone no quebra-sol.
   Abaixar o quebra-sol reduz a taxa de reconhecimento de voz.

   1. Clipe do microfone

Para instalar na coluna de direção

1. Deslize a base do microfone para separá-la do clipe do microfone.

   1. Microfone
   2. Clipe do microfone
   3. Base do microfone
2. Instale o microfone na parte traseira da coluna de direção.

   1. Fita dupla face

Operação básica

MVH-S520BT

Sobre o menu principal

Você pode ajustar várias configurações no menu principal.

1. Pressione o botão M.C. para exibir o menu principal.
2. Gire o botão M.C. para selecionar uma das categorias abaixo e, em seguida, pressione para confirmar.
   • Configurações de FUNCTION (FUNÇÃO)
   • Configurações de AUDIO (ÁUDIO)
   • Configurações de SYSTEM (SISTEMA)
   • Configurações de ILLUMINATION (ILUMINAÇÃO)
   • Configurações de MIXTRAX
   • Configurações de MICROPHONE (MICROFONE)
3. Gire o botão M.C. para selecionar as opções e, em seguida, pressione para confirmar.

Operações usadas frequentemente

Finalidade	Operação
Ligar a energia	Pressione SRC/OFF para ligar a energia. Pressione e segure SRC/OFF para desligar a energia.
Ajustar o volume	Gire o botão M.C..
Selecionar uma fonte	Pressione SRC/OFF repetidamente.
Alterar as informações de exibição	Pressione DISP repetidamente.
Retornar à exibição/lista anterior	Pressione BAND/.
Retornar à exibição normal do menu	Pressione e segure BAND/ .
Alterar o brilho da tela	Pressione e segure BAND/ .

Operação de configuração

Quando você gira a chave de ignição para ON (ligado) após a instalação, o menu de configuração aparece no visor.

Não use a unidade no modo padrão quando um sistema de alto-falantes para o modo de rede estiver conectado à unidade. Não use a unidade no modo de rede quando um sistema de alto-falantes para o modo padrão estiver conectado à unidade. Isso pode causar danos aos alto-falantes.

1. Gire o botão M.C. para selecionar as opções e, em seguida, pressione para confirmar.
   Para prosseguir para a próxima opção de menu, você precisa confirmar sua seleção.

2. [QUIT:YES] (SAIR:SIM) aparece.
   Para retornar ao primeiro item do menu de configuração, gire o botão M.C. para selecionar [QUIT:NO] (SAIR:NÃO) e, em seguida, pressione para confirmar.
3. Pressione o botão M.C. para confirmar as configurações.

Operação do sintonizador

Recebendo estações predefinidas

1. Pressione SRC/OFF para selecionar [RADIO].
2. Pressione BAND/ para selecionar a banda.
   [FM1] [FM2] [FM3] [MW]/[LW]
3. Pressione um botão numérico (1/ a 6/).

Memória das melhores estações (BSM)

1. Depois de selecionar a banda, pressione o botão M.C. para exibir o menu principal.
2. Gire o botão M.C. para selecionar [FUNCTION] (FUNÇÃO) e, em seguida, pressione para confirmar.
3. Gire o botão M.C. para selecionar [BSM] e, em seguida, pressione para confirmar.

Para armazenar estações manualmente

1. Enquanto estiver recebendo a estação que deseja armazenar, pressione e segure um dos botões numéricos (1/ a 6/) até que pare de piscar.

Operação USB/iPhone/AUX

(A fonte iPhone não está disponível quando [USB MTP] está definido como [ON] (LIGADO) nas configurações do SYSTEM (SISTEMA).)

USB/iPhone

1. Abra a tampa da porta USB.
2. Conecte o dispositivo USB/iPhone usando um cabo apropriado.

Conexão MTP

Um dispositivo instalado com Android OS 4.0 ou a maioria das versões posteriores pode ser conectado à unidade via MTP, usando o cabo fornecido com o dispositivo Android. No entanto, dependendo do dispositivo conectado, da versão do sistema operacional ou do número de arquivos no dispositivo, os arquivos/músicas de áudio podem não ser reproduzidos via MTP.

NOTA
Se você usar uma conexão MTP, [USB MTP] precisa ser definido como [ON] (LIGADO) nas configurações do SYSTEM (SISTEMA).

AUX

1. Insira o mini plugue estéreo na entrada AUX.
2. Pressione SRC/OFF para selecionar [AUX IN] como a fonte.

Conexão Bluetooth

Até dois telefones Bluetooth podem ser conectados simultaneamente.

1. Ligue a função Bluetooth do dispositivo.
2. Selecione o nome da unidade exibido na tela do dispositivo.
3. Certifique-se de que o mesmo número de 6 dígitos apareça nesta unidade e no dispositivo.
4. Selecione [YES] (SIM).

Telefone Bluetooth

Operações básicas

Finalidade	Operação
Atender uma chamada recebida	Pressione qualquer botão quando uma chamada for recebida.
Encerrar uma chamada	Pressione .
Rejeitar uma chamada recebida	Pressione e segure quando uma chamada for recebida.

Ativando o modo de reconhecimento de voz

1. Pressione e segure e, em seguida, fale no microfone para inserir comandos de voz.

Para sair do modo de reconhecimento de voz, pressione BAND/.

Fazendo uma conexão com o Pioneer Smart Sync

Pioneer Smart Sync é o aplicativo que reúne de forma inteligente seus mapas, mensagens e músicas no veículo.

Não tente operar o aplicativo enquanto dirige. Certifique-se de sair da estrada e estacionar seu veículo em um local seguro antes de tentar usar os controles no aplicativo.

1. Entre no menu SYSTEM (SISTEMA) (consulte "Sobre o menu principal").
2. Gire o botão M.C. para selecionar [APP CONTROL] (CONTROLE DO APLICATIVO) e, em seguida, pressione para confirmar.
3. Gire o botão M.C. para selecionar uma das opções abaixo.
   • Selecione [WIRED] (COM FIO) para a conexão USB.
   • Selecione [BLUETOOTH] para a conexão Bluetooth.
4. Gire o botão M.C. para selecionar [AUTO APP CONN] (CONEXÃO AUTOMÁTICA DO APLICATIVO) e, em seguida, pressione para confirmar.
5. Gire o botão M.C. para selecionar [ON] (LIGADO) e, em seguida, pressione para confirmar.
6. Conecte esta unidade com o dispositivo móvel via USB ou Bluetooth. O Pioneer Smart Sync no dispositivo iPhone/Android é iniciado automaticamente.
   NOTA
   Independentemente de a configuração [AUTO APP CONN] (CONEXÃO AUTOMÁTICA DO APLICATIVO) estar definida como [ON] (LIGADO) ou [OFF] (DESLIGADO), você também pode executar o seguinte para iniciar o Pioneer Smart Sync.
   • Para dispositivos diferentes do dispositivo Android conectado por USB, pressione SRC/OFF para selecionar qualquer fonte e pressione e segure o botão M.C..
   • Para iPhone, inicie o Pioneer Smart Sync no dispositivo móvel.

Ouvindo o Spotify^®

(Não disponível quando [USB MTP] está definido como [ON] nas configurações do SISTEMA.)

Atualize o firmware do aplicativo Spotify para a versão mais recente antes de usar.

Antes de começar, conecte esta unidade com o dispositivo móvel via USB (apenas iPhone) ou Bluetooth.

1. Entre no menu SYSTEM (consulte "Sobre o menu principal").
2. Gire o botão M.C. para selecionar [APP CONTROL] (CONTROLE DO APLICATIVO), então pressione para confirmar.
3. Gire o botão M.C. para selecionar uma das opções abaixo.
   • Selecione [WIRED] (COM FIO) para a conexão USB.
   • Selecione [BLUETOOTH] para a conexão Bluetooth.
4. Pressione SRC/OFF para selecionar [SPOTIFY].
5. Inicie o aplicativo Spotify no dispositivo móvel e inicie a reprodução.
