Pioneer MVH-S420DAB - Guide de démarrage rapide du récepteur multimédia numérique

Ce guide a pour but de vous familiariser avec les fonctions de base de cet appareil.

Pour plus de détails, veuillez vous référer au manuel d'utilisation disponible sur le site web. https://www.pioneer-car.eu/eur/

Avant de commencer

Pour garantir une utilisation correcte, veuillez lire attentivement ce guide avant d'utiliser ce produit. Il est particulièrement important de lire et de respecter les **AVERTISSEMENT**S et les **MISE EN GARDE**S de ce guide. Veuillez conserver ce guide dans un endroit sûr et accessible pour référence ultérieure.

Si vous souhaitez vous débarrasser de ce produit, ne le mélangez pas avec les déchets ménagers. Il existe un système de collecte séparé pour les produits électroniques usagés, conformément à la législation qui exige un traitement, une récupération et un recyclage appropriés.

Les ménages privés des États membres de l'UE, en Suisse et en Norvège, peuvent retourner gratuitement leurs produits électroniques usagés aux installations de collecte désignées ou à un détaillant (si vous achetez un nouveau produit similaire).
Pour les pays non mentionnés ci-dessus, veuillez contacter vos autorités locales pour connaître la méthode d'élimination correcte. Ce faisant, vous vous assurerez que votre produit mis au rebut subira le traitement, la récupération et le recyclage nécessaires et préviendrez ainsi les effets négatifs potentiels sur l'environnement et la santé humaine.

• N'essayez pas d'installer ou de réparer ce produit vous-même. L'installation ou l'entretien de ce produit par des personnes sans formation ni expérience en équipement électronique et accessoires automobiles peut être dangereux et vous exposer à un risque de choc électrique, de blessure ou d'autres dangers.
• N'essayez pas d'utiliser l'appareil en conduisant. Assurez-vous de vous garer et de stationner votre véhicule dans un endroit sûr avant d'essayer d'utiliser les commandes de l'appareil.

• Ne laissez pas cet appareil entrer en contact avec l'humidité et/ou des liquides. Cela pourrait entraîner un choc électrique. De plus, un contact avec des liquides pourrait endommager cet appareil, provoquer de la fumée et une surchauffe.
• Maintenez toujours le volume suffisamment bas pour entendre les sons extérieurs.
• Le Pioneer CarStereo-Pass est destiné à être utilisé uniquement en Allemagne.
• Ce produit est évalué dans des conditions climatiques modérées et tropicales selon la norme "Appareils audio, vidéo et appareils électroniques analogues - Exigences de sécurité", IEC 60065.

Si vous rencontrez des problèmes
Si cet appareil ne fonctionne pas correctement, veuillez contacter votre revendeur ou la station-service PIONEER agréée la plus proche.

Connexions

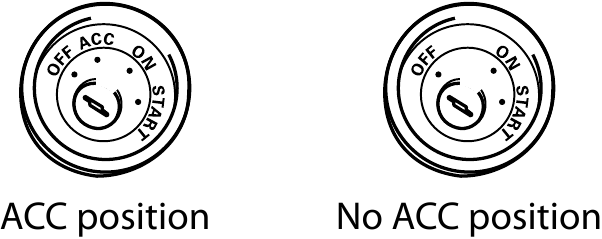

• Lors de l'installation de cet appareil dans un véhicule sans position ACC (accessoire) sur le commutateur d'allumage, le fait de ne pas connecter le câble rouge à la borne qui détecte le fonctionnement de la clé de contact peut entraîner une décharge de la batterie.

• L'utilisation de cet appareil dans des conditions autres que les suivantes pourrait entraîner un incendie ou un dysfonctionnement.
  • Véhicules avec une batterie de 12 volts et une masse négative.
  • Lorsque la sortie haut-parleur est utilisée par 4 canaux, utilisez des haut-parleurs de plus de 50 W (puissance d'entrée maximale) et entre 4 Ω et 8 Ω (valeur d'impédance). N'utilisez pas de haut-parleurs de 1 Ω à 3 Ω avec cet appareil.
  • Lorsque la sortie haut-parleur arrière est utilisée par un subwoofer de 2 Ω, utilisez des haut-parleurs de plus de 70 W (puissance d'entrée maximale).
    * Veuillez vous référer aux connexions pour une méthode de connexion.
• Pour éviter un court-circuit, une surchauffe ou un dysfonctionnement, assurez-vous de suivre les instructions ci-dessous.
  • Débranchez la borne négative de la batterie avant l'installation.
  • Fixez le câblage avec des serre-câbles ou du ruban adhésif. Enroulez du ruban adhésif autour du câblage qui entre en contact avec des pièces métalliques pour protéger le câblage.
  • Éloignez tous les câbles des pièces mobiles, telles que le levier de vitesses et les rails de siège.
  • Éloignez tous les câbles des endroits chauds, comme près de la sortie du chauffage.
  • Ne connectez pas le câble jaune à la batterie en le faisant passer par le trou vers le compartiment moteur.
  • Couvrez tous les connecteurs de câbles débranchés avec du ruban isolant.
  • Ne raccourcissez aucun câble.
  • Ne coupez jamais l'isolation du câble d'alimentation de cet appareil pour partager l'alimentation avec d'autres appareils. La capacité de courant du câble est limitée.
  • Utilisez un fusible de la valeur prescrite.
  • Ne connectez jamais le câble négatif du haut-parleur directement à la masse.
  • Ne regroupez jamais les câbles négatifs de plusieurs haut-parleurs.
• Lorsque cet appareil est allumé, les signaux de commande sont envoyés via le câble bleu/blanc. Connectez ce câble à la commande à distance du système d'un amplificateur de puissance externe ou à la borne de commande du relais d'antenne automatique du véhicule (max. 300 mA 12 V DC). Si le véhicule est équipé d'une antenne en verre, connectez-le à la borne d'alimentation de l'amplificateur d'antenne.
• Ne connectez jamais le câble bleu/blanc à la borne d'alimentation d'un amplificateur de puissance externe. De même, ne le connectez jamais à la borne d'alimentation de l'antenne automatique. Cela pourrait entraîner une décharge de la batterie ou un dysfonctionnement.
• Le symbole graphique placé sur le produit signifie courant continu.

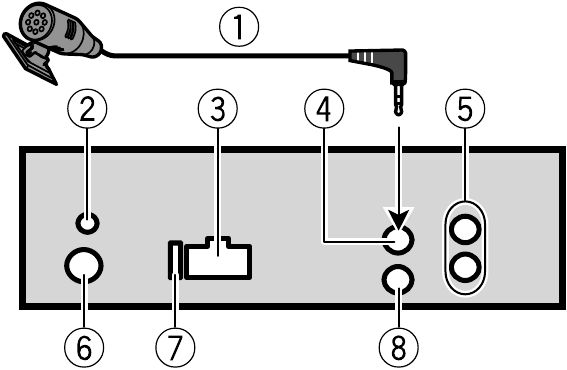

Cet appareil

1. Microphone 3 m
2. Entrée antenne DAB
   Pour recevoir les signaux DAB, connectez une antenne DAB (AN-DAB1) (vendue séparément) à l'appareil.
3. Entrée cordon d'alimentation
4. Entrée microphone
5. Sortie arrière ou sortie subwoofer*
6. Entrée antenne
7. Fusible (10 A)
8. Entrée télécommande filaire
   Un adaptateur de télécommande filaire peut être connecté (vendu séparément).

* La sonnerie et la voix de l'appelant du téléphone Bluetooth ne sont pas émises par les haut-parleurs arrière.

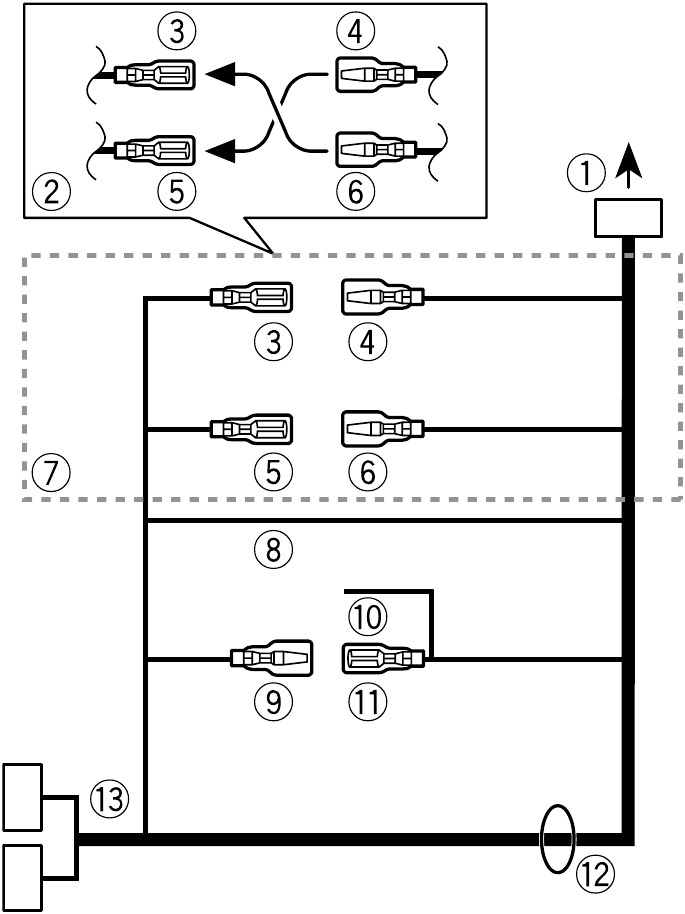

Cordon d'alimentation

1. Vers l'entrée du cordon d'alimentation
2. Selon le type de véhicule, la fonction de et peut être différente. Dans ce cas, assurez-vous de connecter à et à .
3. Jaune
   Sauvegarde (ou accessoire)
4. Jaune
   Connectez à la borne d'alimentation constante de 12 V.
5. Rouge
   Accessoire (ou sauvegarde)
6. Rouge
   Connectez à la borne contrôlée par le commutateur d'allumage (12 V DC).
7. Connectez les fils de la même couleur entre eux.
8. Noir (masse châssis)
9. Bleu/blanc
   La position des broches du connecteur ISO peut varier selon le type de véhicule. Connectez et lorsque la broche 5 est de type commande d'antenne. Dans un autre type de véhicule, ne connectez jamais et .
10. Bleu/blanc
    Connectez à la borne de commande du système de l'amplificateur de puissance (max. 300 mA 12 V DC).
11. Bleu/blanc
    Connectez à la borne de commande du relais d'antenne automatique (max. 300 mA 12 V DC).
12. Fils de haut-parleur
    Blanc : Avant gauche
    Blanc/noir : Avant gauche
    Gris : Avant droit
    Gris/noir : Avant droit
    Vert : Arrière gauche ou subwoofer
    Vert/noir : Arrière gauche ou subwoofer
    Violet : Arrière droit ou subwoofer
    Violet/noir : Arrière droit ou subwoofer
13. Connecteur ISO
    Dans certains véhicules, le connecteur ISO peut être divisé en deux. Dans ce cas, assurez-vous de connecter les deux connecteurs.

NOTES

• Modifiez le menu initial de cet appareil. Reportez-vous à [SP-P/O MODE]. La sortie subwoofer de cet appareil est mono.
• Lorsque vous utilisez un subwoofer de 2 Ω, assurez-vous de connecter le subwoofer aux fils violet et violet/noir de cet appareil. Ne connectez rien aux fils vert et vert/noir.

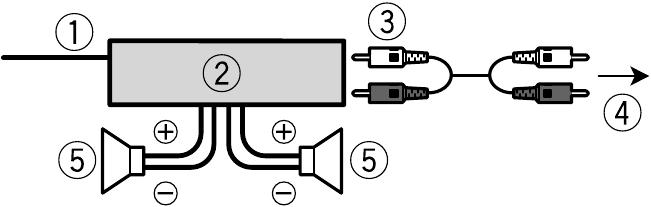

Amplificateur de puissance (vendu séparément)

Effectuez ces connexions lorsque vous utilisez l'amplificateur optionnel.

1. Télécommande du système
   Connectez au câble bleu/blanc.
2. Amplificateur de puissance (vendu séparément)
3. Connectez avec des câbles RCA (vendus séparément)
4. Vers la sortie arrière ou la sortie subwoofer
5. Haut-parleur arrière ou subwoofer

Installation

• Vérifiez toutes les connexions et tous les systèmes avant l'installation finale.
• N'utilisez pas de pièces non autorisées, car cela pourrait entraîner des dysfonctionnements.
• Consultez votre revendeur si l'installation nécessite de percer des trous ou d'autres modifications au véhicule.
• N'installez pas cet appareil là où :
  • il pourrait gêner le fonctionnement du véhicule.
  • il pourrait causer des blessures à un passager en cas d'arrêt brusque.
• Installez cet appareil loin des endroits chauds, comme près de la sortie du chauffage.
• Des performances optimales sont obtenues lorsque l'appareil est installé à un angle inférieur à 60°.

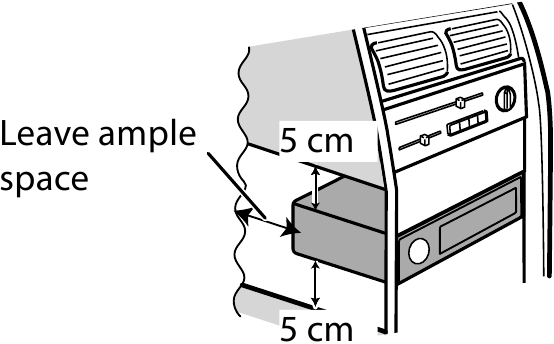

• Lors de l'installation, pour assurer une bonne dissipation de la chaleur lors de l'utilisation de cet appareil, assurez-vous de laisser suffisamment d'espace derrière le panneau arrière et d'envelopper les câbles lâches afin qu'ils ne bloquent pas les bouches d'aération.

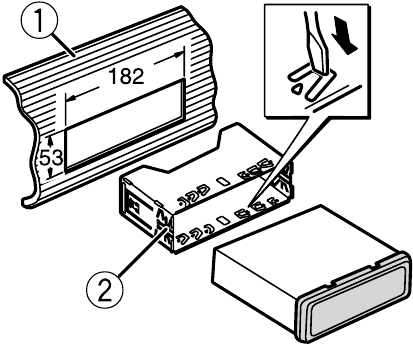

Installation de type DIN

1. Insérez le manchon de montage fourni dans le tableau de bord.
2. Fixez le manchon de montage à l'aide d'un tournevis pour plier les languettes métalliques (90°) en place.

   1. Tableau de bord
   2. Manchon de montage
   • Assurez-vous que l'appareil est solidement installé. Une installation instable peut provoquer des sauts de lecture ou d'autres dysfonctionnements.

Lorsque le manchon de montage fourni n'est pas utilisé

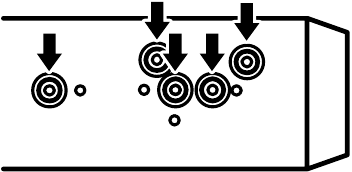

1. Déterminez la position appropriée où les trous du support et le côté de l'appareil correspondent.

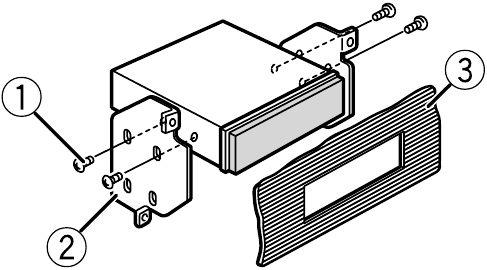

2. Serrez deux vis de chaque côté.

   1. Vis autotaraudeuse (5 mm × 9 mm, non fournie avec le produit)
   2. Support de montage
   3. Tableau de bord ou console

Retrait de l'appareil (installé avec le manchon de montage fourni)

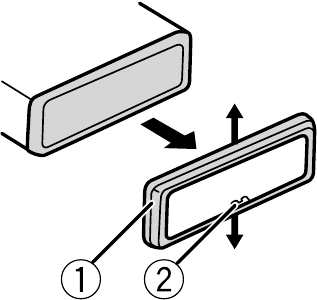

1. Retirez l'anneau de garniture.

   1. Anneau de garniture
   2. Languette crantée
   • Le déverrouillage de la façade facilite l'accès à l'anneau de garniture.
   • Lorsque vous replacez l'anneau de garniture, orientez le côté avec la languette crantée vers le bas.

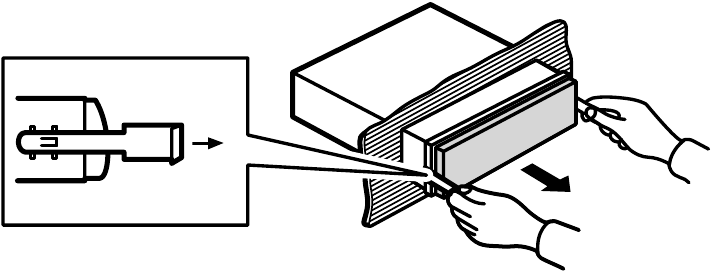

2. Insérez les clés d'extraction fournies dans les deux côtés de l'appareil jusqu'à ce qu'elles s'enclenchent.
3. Tirez l'appareil hors du tableau de bord.


Installation du microphone

Le microphone doit être placé directement devant le conducteur à une distance appropriée pour capter clairement sa voix.

Il est extrêmement dangereux de laisser le câble du microphone s'enrouler autour de la colonne de direction ou du levier de vitesses. Assurez-vous d'installer le microphone de manière à ce qu'il n'obstrue pas la conduite. Il est recommandé d'utiliser les colliers (vendus séparément) pour organiser le câble.

REMARQUE
Selon le modèle de véhicule, la longueur du câble du microphone peut être trop courte lorsque vous montez le microphone sur le pare-soleil. Dans de tels cas, installez le microphone sur la colonne de direction.

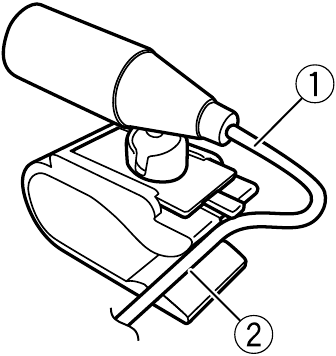

Pour installer sur le pare-soleil

1. Insérez le câble du microphone dans la rainure.

   1. Câble du microphone
   2. Rainure

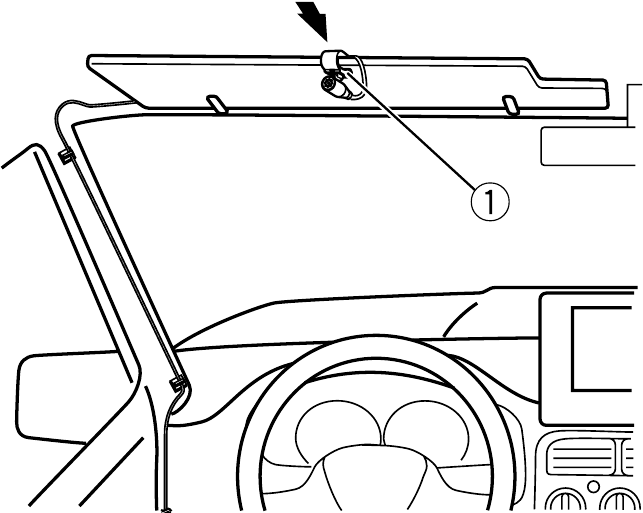

2. Installez la pince du microphone sur le pare-soleil.
   L'abaissement du pare-soleil réduit le taux de reconnaissance vocale.

   1. Pince du microphone

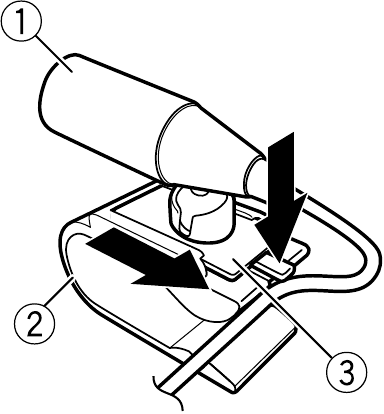

Pour installer sur la colonne de direction

1. Faites glisser la base du microphone pour la détacher de la pince du microphone.

   1. Microphone
   2. Pince du microphone
   3. Base du microphone

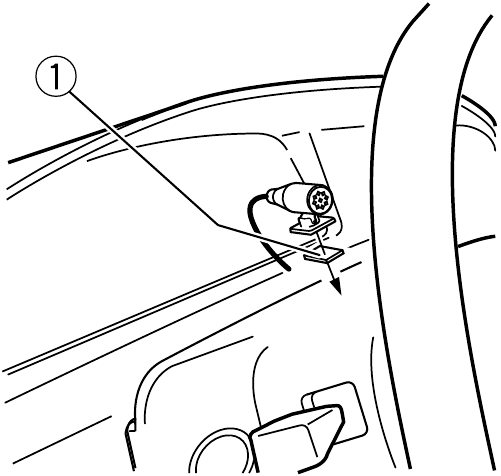

2. Installez le microphone à l'arrière de la colonne de direction.

   1. Ruban adhésif double face

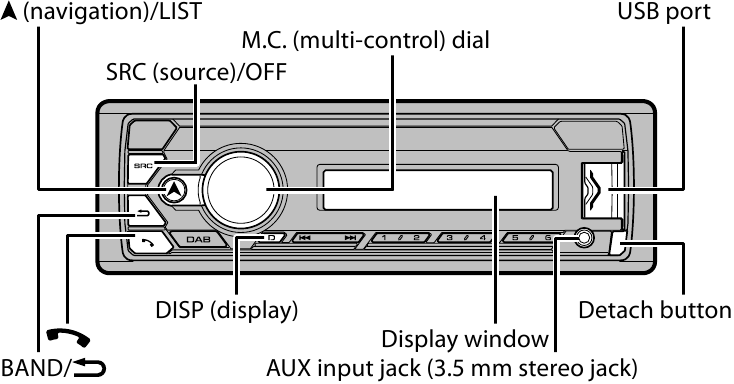

Fonctionnement de base

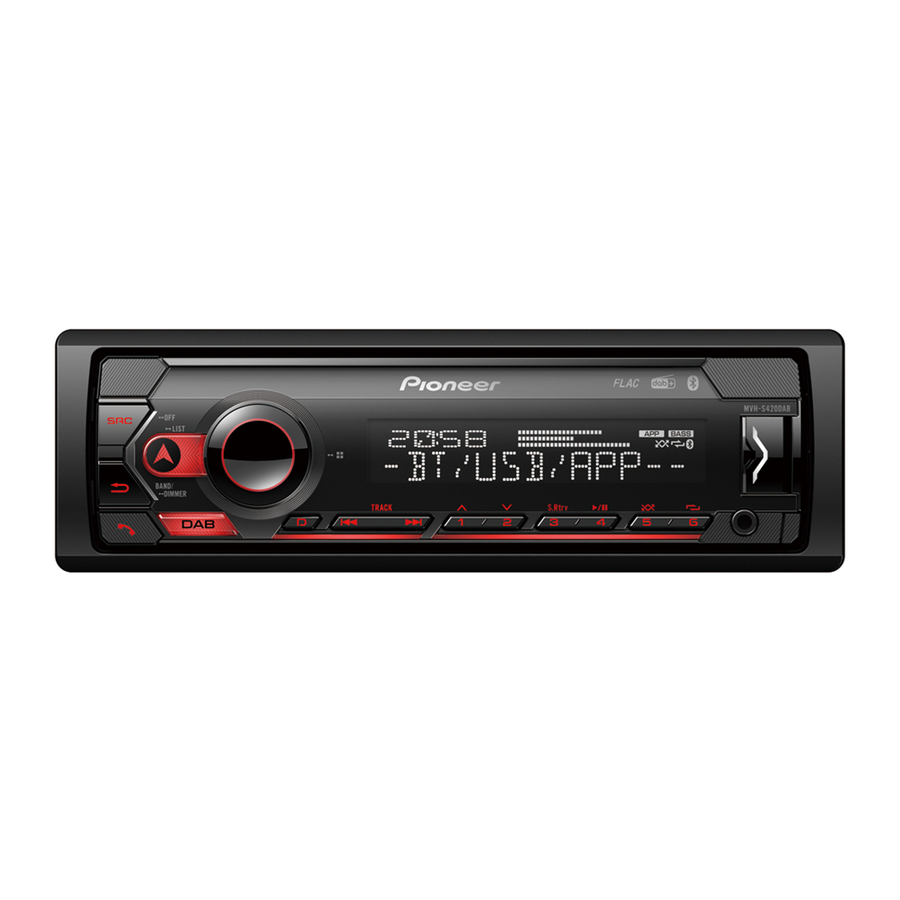

MVH-S420DAB

À propos du menu principal

Vous pouvez régler divers paramètres dans le menu principal.

1. Appuyez sur le bouton M.C. pour afficher le menu principal.
2. Tournez le bouton M.C. pour sélectionner l'une des catégories ci-dessous, puis appuyez pour confirmer.
   • FUNCTION settings (Paramètres de FONCTION)
   • AUDIO settings (Paramètres AUDIO)
   • SYSTEM settings (Paramètres SYSTÈME)
   • ILLUMINATION settings (Paramètres d'ÉCLAIRAGE)
3. Tournez le bouton M.C. pour sélectionner les options, puis appuyez pour confirmer.

Opérations fréquemment utilisées

Objectif	Opération
Allumer l'appareil	Appuyez sur SRC/OFF pour allumer l'appareil. Appuyez et maintenez SRC/OFF pour éteindre l'appareil.
Régler le volume	Tournez le bouton M.C..
Sélectionner une source	Appuyez plusieurs fois sur SRC/OFF.
Modifier les informations affichées	Appuyez plusieurs fois sur DISP.
Retourner à l'affichage/liste précédent(e)	Appuyez sur BAND/.
Retourner à l'affichage normal depuis le menu	Appuyez et maintenez BAND/.
Modifier la luminosité de l'affichage	Appuyez et maintenez BAND/.

Opération de configuration

Lorsque vous tournez le contacteur d'allumage sur ON après l'installation, le menu de configuration apparaît à l'écran.

1. Tournez le bouton M.C. pour sélectionner les options, puis appuyez pour confirmer.
   Pour passer à l'option de menu suivante, vous devez confirmer votre sélection.

   Élément de menu		Description
   LANGUAGE (LANGUE) [ENG](Anglais), [РУС](Russe), [TUR](Turc), [FRA](Français), [DEU](Allemand)		Sélectionnez la langue pour afficher les informations textuelles d'un fichier audio compressé.
   CLOCK SET (RÉGLAGE HORLOGE)		Réglez l'horloge. Tournez le bouton M.C. pour régler l'heure, puis appuyez pour confirmer. L'indicateur passe automatiquement au réglage des minutes. Tournez le bouton M.C. pour régler les minutes, puis appuyez pour confirmer.
   DAB ANT PW (ALIM ANT DAB) [ON] (ACTIVÉ)		Alimente une antenne DAB. Sélectionnez ceci lorsque vous utilisez l'antenne DAB optionnelle (AN-DAB1, vendue séparément) avec l'appareil.
   [OFF] (DÉSACTIVÉ)		Aucune alimentation n'est fournie à une antenne DAB. Sélectionnez ceci lorsque vous utilisez une antenne passive sans amplificateur.
   FM STEP (PAS FM) [100], [50]		Sélectionnez le pas de syntonisation FM entre 100 kHz ou 50 kHz.

2. [QUIT:YES] (QUITTER:OUI) apparaît.
   Pour revenir au premier élément du menu de configuration, tournez le bouton M.C. pour sélectionner [QUIT:NO] (QUITTER:NON), puis appuyez pour confirmer.
3. Appuyez sur le bouton M.C. pour confirmer les réglages.
   [UPDATING LIST] (MISE À JOUR DE LA LISTE) apparaît à l'écran et la liste des services sera mise à jour.

Fonctionnement du tuner

Réception des stations préréglées

1. Appuyez sur SRC/OFF pour sélectionner [RADIO] (RADIO).
2. Appuyez sur BAND/ pour sélectionner la bande.
   [FM1] [FM2] [FM3] [MW] (OM)/[LW] (OL)
3. Appuyez sur un bouton numérique (1/ à 6/).

Mémoire des meilleures stations (BSM)

1. Après avoir sélectionné la bande, appuyez sur le bouton M.C. pour afficher le menu principal.
2. Tournez le bouton M.C. pour sélectionner [FUNCTION] (FONCTION), puis appuyez pour confirmer.
3. Tournez le bouton M.C. pour sélectionner [BSM] (MMS), puis appuyez pour confirmer.

Pour mémoriser les stations manuellement

1. Pendant la réception de la station que vous souhaitez mémoriser, appuyez et maintenez l'un des boutons numériques (1/ à 6/) jusqu'à ce qu'il cesse de clignoter.

Fonctionnement USB/iPhone^®/AUX

(La source iPhone n'est pas disponible lorsque [USB MTP] (USB MTP) est réglé sur [ON] (ACTIVÉ) dans les paramètres SYSTEM (SYSTÈME).)

USB/iPhone

1. Ouvrez le couvercle du port USB.
2. Branchez le périphérique USB/iPhone à l'aide d'un câble approprié.

Connexion MTP

Un appareil équipé d'Android OS 4.0 ou de la plupart des versions ultérieures peut être connecté à l'appareil via MTP, en utilisant le câble fourni avec l'appareil Android. Cependant, selon l'appareil connecté, la version du système d'exploitation ou le nombre de fichiers dans l'appareil, les fichiers audio/chansons peuvent ne pas pouvoir être lus via MTP.

REMARQUE
Si vous utilisez une connexion MTP, [USB MTP] (USB MTP) doit être réglé sur [ON] (ACTIVÉ) dans les paramètres SYSTEM (SYSTÈME).

AUX

1. Insérez la mini-prise stéréo dans la prise d'entrée AUX.
2. Appuyez sur SRC/OFF pour sélectionner [AUX IN] (ENTRÉE AUX) comme source.

Connexion Bluetooth

Jusqu'à deux téléphones Bluetooth peuvent être connectés simultanément.

1. Activez la fonction Bluetooth de l'appareil.
2. Sélectionnez le nom de l'appareil affiché sur l'écran du périphérique.
3. Assurez-vous que le même numéro à 6 chiffres apparaît sur cette unité et sur le périphérique.
4. Sélectionnez [YES] (OUI).

Téléphone Bluetooth

Opérations de base

Objectif	Opération
Répondre à un appel entrant	Appuyez sur n'importe quel bouton lorsqu'un appel est reçu.
Mettre fin à un appel	Appuyez sur .
Rejeter un appel entrant	Appuyez et maintenez lorsqu'un appel est reçu.

Activation du mode de reconnaissance vocale

1. Appuyez et maintenez puis parlez dans le microphone pour saisir des commandes vocales.

Pour quitter le mode de reconnaissance vocale, appuyez sur BAND/.

Établir une connexion avec Pioneer Smart Sync

Pioneer Smart Sync est l'application qui réunit intelligemment vos cartes, messages et musiques dans le véhicule.

N'essayez pas d'utiliser l'application en conduisant. Assurez-vous de vous garer sur le côté de la route dans un endroit sûr avant d'essayer d'utiliser les commandes de l'application.

1. Entrez dans le menu SYSTEM (SYSTÈME) (reportez-vous à « À propos du menu principal »).
2. Tournez le bouton M.C. pour sélectionner [APP CONTROL] (CONTRÔLE APP), puis appuyez pour confirmer.
3. Tournez le bouton M.C. pour sélectionner l'un des éléments ci-dessous.
   • Sélectionnez [WIRED] (FILAIRE) pour la connexion USB.
   • Sélectionnez [BLUETOOTH] (BLUETOOTH) pour la connexion Bluetooth.
4. Tournez le bouton M.C. pour sélectionner [AUTO APP CONN] (CONNEXION APP AUTO), puis appuyez pour confirmer.
5. Tournez le bouton M.C. pour sélectionner [ON] (ACTIVÉ), puis appuyez pour confirmer. 6 Connectez cette unité au périphérique mobile via USB ou Bluetooth. Pioneer Smart Sync sur l'appareil iPhone/Android démarre automatiquement.

REMARQUE
Que le réglage [AUTO APP CONN] (CONNEXION APP AUTO) soit défini sur [ON] (ACTIVÉ) ou [OFF] (DÉSACTIVÉ), vous pouvez également effectuer ce qui suit pour démarrer Pioneer Smart Sync.

• Pour les appareils autres que l'appareil Android connecté en USB, appuyez sur SRC/OFF pour sélectionner n'importe quelle source et appuyez et maintenez le bouton M.C..
• Pour iPhone, lancez Pioneer Smart Sync sur l'appareil mobile.

Écouter Spotify^®

(Non disponible lorsque [USB MTP] est réglé sur [ON] dans les paramètres SYSTEM.)

Mettez à jour le micrologiciel de l'application Spotify vers la dernière version avant utilisation.
Avant de commencer, connectez cet appareil au périphérique mobile via USB (iPhone seulement) ou Bluetooth.

1. Accédez au menu SYSTEM (reportez-vous à "About the main menu" (À propos du menu principal)).
2. Tournez le cadran M.C. pour sélectionner [APP CONTROL] (CONTRÔLE APPLI), puis appuyez pour confirmer.
3. Tournez le cadran M.C. pour sélectionner l'une des options ci-dessous.
   • Sélectionnez [WIRED] (FILAIRE) pour la connexion USB.
   • Sélectionnez [BLUETOOTH] (BLUETOOTH) pour la connexion Bluetooth.
4. Appuyez sur SRC/OFF pour sélectionner [SPOTIFY] (SPOTIFY).
5. Lancez l'application Spotify sur le périphérique mobile et démarrez la lecture.

Références

• Navigation GPS de voiture – Récepteur multimédia – Contrôle numérique des basses | Pioneer
• App Store - Apple
• Google Play

Télécharger le manuel

Ici, vous pouvez télécharger la version PDF complète du manuel. Elle peut contenir des instructions de sécurité supplémentaires, des informations de garantie, des règles de la FCC, etc.

Télécharger Pioneer MVH-S420DAB - Guide de démarrage rapide du récepteur multimédia numérique

Les langues disponibles
