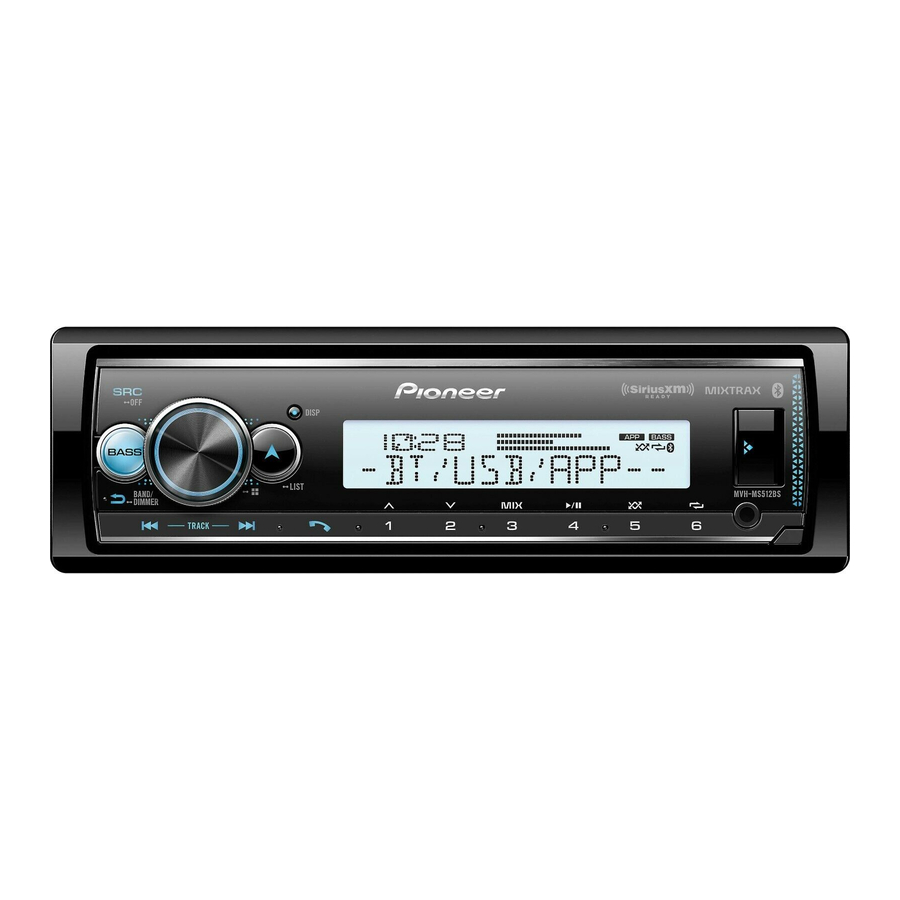

Pioneer MVH-MS512BS - Mere digitaalse meedia vastuvõtja kiirjuhend

Sisu

Sissejuhatus

Kui teie paadi süütelukul puudub ACC asend, ei salvestata mõningaid seadeid mällu. Salvestamiseks eemaldage esipaneel või oodake, kuni seade lülitub täielikult välja 10 sekundi jooksul pärast selle väljalülitamist, vajutades ja hoides all SRC/OFF (kui [ON] on valitud [PW SAVE]), seejärel lülitage süüde välja.

See juhend on mõeldud teid juhendama selle seadme põhifunktsioonide kasutamisel. Täpsemalt vaadake selle toote kasutusjuhendit, mille leiate siit: https://www.pioneerelectronics.com/PUSA/Support

Vaadake kasutusjuhendit, et saada juhiseid demonstratsiooniekraani väljalülitamiseks (DEMO OFF).

Enne alustamist

Nõuetekohase kasutamise tagamiseks lugege enne selle toote kasutamist läbi see juhend ja kasutusjuhend. Eriti oluline on, et loeksite ja järgiksite selles juhendis toodud HOIATUSi ja ETTEVAATUSTi. Hoidke juhendit kindlas ja ligipääsetavas kohas edaspidiseks kasutamiseks.

FCC ID: EW4C95
MUDELI NR.: MVH-MS512BS IC: 4250A-C95
See seade vastab FCC reeglite 15. osale. Kasutamine on allutatud järgmistele kahele tingimusele:

  1. See seade ei tohi põhjustada kahjulikke häireid ja
  2. see seade peab vastu võtma kõik vastuvõetud häired, sealhulgas häired, mis võivad põhjustada soovimatut toimimist.

See saatja ei tohi asuda koos ühegi teise antenni või saatjaga ega töötada koos nendega.
Bluetoothi antenni ei saa kasutaja eemaldada (ega asendada).
See seade vastab FCC kiirguse kokkupuute piirnormidele, mis on kehtestatud kontrollimatu keskkonna jaoks, ja vastab FCC raadiosagedusliku (RF) kiirguse juhistele. Sellel seadmel on väga madal RF-energia tase, mis loetakse vastavaks ilma maksimaalse lubatud kokkupuute hindamiseta (MPE). Kuid on soovitav, et see paigaldataks ja kasutataks nii, et radiaator oleks vähemalt 20 cm või rohkem inimese kehast (välja arvatud jäsemed: käed, randmed, jalad ja pahkluud).

Muudatused või modifikatsioonid, mis on tehtud ilma vastava loata, võivad tühistada kasutaja õiguse seadet kasutada.

Märkus
Seda seadet on testitud ja leitud, et see vastab FCC reeglite 15. osa B-klassi digitaalseadme piirnormidele. Need piirnormid on loodud pakkuma mõistlikku kaitset kahjulike häirete eest elamupaigaldises. See seade genereerib, kasutab ja võib kiirata raadiosageduslikku energiat ning kui seda ei paigaldata ega kasutata vastavalt juhistele, võib see põhjustada kahjulikke häireid raadiosides. Siiski ei ole garantiid, et konkreetses paigaldises häireid ei esine. Kui see seade põhjustab raadio- või televisioonivastuvõtule kahjulikke häireid, mida saab kindlaks teha seadme välja- ja sisselülitamisega, julgustatakse kasutajat proovima häireid kõrvaldada ühe või mitme järgmise meetmega:

  • Suunake või paigutage vastuvõtuantenn ümber.
  • Suurendage seadme ja vastuvõtja vahelist kaugust.
  • Ühendage seade pistikupessa, mis asub erinevas vooluringis kui see, millega vastuvõtja on ühendatud.
  • Abi saamiseks pöörduge edasimüüja või kogenud raadio-/teletehniku poole.
FEDERAL COMMUNICATIONS COMMISSION TARNIJA VASTAVUSDEKLARATSIOON
Toote nimi: MERE DIGITAALSE MEEDIA VASTUVÕTJA (MARINE DIGITAL MEDIA RECEIVER)
Mudeli number: MVH-MS512BS
Vastutava poole nimi: PIONEER ELECTRONICS (USA) INC. TEENINDUSOSAKOND (SERVICE SUPPORT DIVISION) Aadress: 2050 W. 190TH STREET, SUITE 100 TORRANCE, CA 90504, U.S.A.
Telefon: 1-800-421-1404
URL: http://www.pioneerelectronics.com

Teie kõrvade ohutus on teie kätes
Saate oma seadmest maksimumi, mängides seda ohutul tasemel – tasemel, mis laseb heli selgelt läbi, ilma tüütu lärmi või moonutusteta ja mis kõige tähtsam, ilma teie tundlikku kuulmist mõjutamata. Heli võib olla petlik.
Aja jooksul kohaneb teie kuulmise "mugavustase" suurema helitugevusega, nii et see, mis kõlab "normaalselt", võib tegelikult olla vali ja teie kuulmisele kahjulik. Kaitske end selle eest, seades oma seadme ohutule tasemele ENNE, kui teie kuulmine kohaneb.

KEHTESTAGE OHUTU TASE:

  • Seadke helitugevuse regulaator madalale seadele.
  • Suurendage heli aeglaselt, kuni kuulete seda mugavalt ja selgelt, ilma moonutusteta.
  • Kui olete mugava helitaseme saavutanud, seadke ketas ja jätke see sinna.

JÄRGIGE KINDLASTI JÄRGMISI JUHISEID:

  • Ärge keerake helitugevust nii kõrgele, et te ei kuuleks, mis teie ümber toimub.
  • Olge potentsiaalselt ohtlikes olukordades ettevaatlik või katkestage ajutiselt kasutamine.
  • Ärge kasutage kõrvaklappe mootorpaadi juhtimise ajal; kõrvaklappide kasutamine võib tekitada liiklusohtu ja on paljudes piirkondades ebaseaduslik.

  • Ärge proovige seda toodet ise paigaldada ega hooldada. Selle toote paigaldamine või hooldamine isikute poolt, kellel puudub elektroonikaseadmete ja auto lisaseadmete alane väljaõpe ja kogemus, võib olla ohtlik ning võib teid ohustada elektrilöögi, vigastuste või muude ohtudega.
  • Ärge proovige seadet kasutada paadi juhtimise ajal. Enne seadme juhtnuppude kasutamist peatage paat kindlasti ohutus kohas.
  • Ärge laske sellel seadmel kokku puutuda niiskuse ja/või vedelikega. Selle tagajärjeks võib olla elektrilöök. Samuti võib vedelikega kokkupuutel tekkida selle seadme kahjustus, suits ja ülekuumenemine.

  • Laske seadmel enne kasutamist jahtuda, kui teie paat on seisnud otsese päikesevalguse käes.
  • Ärge jätke eemaldatavat esipaneeli otsese päikesevalguse kätte, mis võib põhjustada ülekuumenemise tõttu rikkeid.
  • Selle seadme kasutamine pärast seda, kui teie käed on mereveega kokku puutunud, võib põhjustada roostet või rikkeid. Enne kasutamist peske käed põhjalikult puhta veega.
  • Hoidke helitugevus alati piisavalt madal, et kuulda väliseid helisid.
  • Seda toodet hinnatakse mõõduka ja troopilise kliima tingimustes vastavalt heli-, video- ja sarnaste elektroonikaseadmete ohutusnõuetele IEC 60065.

Pioneer toodete müügijärgne teenindus
Müügijärgse teeninduse või toote kohta tekkivate küsimuste korral võtke ühendust volitatud Pioneer edasimüüjaga, kellelt te selle seadme ostsite, või volitatud Pioneer teenindusettevõttega. Võite Pioneeriga otse ühendust võtta järgmiselt:
Ärge saatke oma seadet remonti, võtmata eelnevalt ühendust Pioneeriga. Ilma tagastusloa numbrita saadetud seadmed lükatakse tagasi.

USA-s ja KANADAS:
Pioneer Electronics (USA) Inc.
KLIENDITUGI OSAKOND (CUSTOMER SUPPORT DIVISION)
P.O. Box 1760
Long Beach, CA 90801-1760
800-421-1404
https://www.pioneerelectronics.com/PUSA/AboutPioneer/Contact+Us
Garantiiteabe saamiseks vaadake selle seadmega kaasas olevat piiratud garantii lehte.

Ühendused

Järgnevas tähistab "NW" võrgurežiimi (network mode) ja "STD" standardrežiimi (standard mode). Vastavalt loodud ühendustele muutke kõlarirežiim standardrežiimiks (STD) või võrgurežiimiks (NW).

  • Kui teie paadi süütelukul puudub ACC asend: Seadke kindlasti [PW SAVE] väärtuseks [ON] (üksikasju vaadake kasutusjuhendist). Seade lülitub automaatselt täielikult välja pärast seadme väljalülitamist, et vältida aku tühjenemist. Vastasel juhul vajutage ja hoidke all SRC/OFF, kuni ekraan lülitub välja iga kord, kui süüte välja lülitate.
  • 4-kanalilise kõlariväljundi kasutamisel kasutage kõlareid, mille nimivõimsus on 50 W (maksimaalne sisendvõimsus) või suurem ja vahemikus 4 Ω kuni 8 Ω (impedantsi väärtus). Ärge kasutage selle seadmega 1 Ω kuni 3 Ω kõlareid, olenemata kanalite arvust.
  • 2 Ω subwooferi kasutamisel tagumise kõlariväljundiga kasutage kõlareid, mille nimivõimsus on 70 W või suurem.
    * Ühendusmeetodi kohta vaadake ühendusi.
  • Must kaabel on maandus. Selle seadme või võimendi (müüakse eraldi) paigaldamisel ühendage kindlasti kõigepealt maandusjuhe. Veenduge, et maandusjuhe on korralikult ühendatud paadi kere metallosaga. Võimendi, selle seadme ja muude seadmete maandusjuhtmed peavad olema paadiga ühendatud eraldi erinevate kruvidega. Kui maandusjuhtme kruvi lahti tuleb või välja kukub, võib see põhjustada tulekahju, suitsu tekkimist või rikkeid.
    Kaks seadet, mis on paadiga eraldi ühendatud (maandusjuhtmed)
    Connections - Step 1
    *1 Ei ole selle seadmega kaasas

  • Kui see seade on paigaldatud paati, mille süütelukus puudub ACC (lisaseadme) asend, võib punase kaabli ühendamata jätmine klemmiga, mis tuvastab süütevõtme töötamise, põhjustada aku tühjenemist.
    Connections - Step 2

  • Kasutage seda seadet ainult 12-voldise aku ja negatiivse maandusega. Selle eiramine võib põhjustada tulekahju või rikkeid.

  • Lühise, ülekuumenemise või rikke vältimiseks järgige kindlasti alltoodud juhiseid.

    • Enne paigaldamist ühendage aku negatiivne klemm lahti.

    • Kinnitage juhtmestik kaabliklambrite või kleeplindiga. Mähkige kleeplint ümber juhtmestiku, mis puutub kokku metallosadega, et kaitsta juhtmestikku.

    • Asetage kõik kaablid eemale liikuvatest osadest, nagu käigukang ja istmesiinid.

    • Asetage kõik kaablid eemale kuumadest kohtadest, näiteks küttekeha väljalaskeava lähedalt.

    • Ärge ühendage kollast kaablit akuga, viies selle läbi mootoriruumi ava.

    • Katke kõik lahtiühendatud kaabliühendused isoleerlindiga.

    • Ärge lühendage ühtegi kaablit.

    • Ärge kunagi lõigake selle seadme toitekaabli isolatsiooni, et jagada toidet teiste seadmetega. Kaabli voolutugevus on piiratud.

    • Kasutage ettenähtud nimiväärtusega kaitset.

    • Ärge kunagi ühendage negatiivset kõlarikaablit otse maandusega.

    • Ärge kunagi ühendage mitme kõlari negatiivseid kaableid kokku.

  • Kui see seade on sisse lülitatud, saadetakse juhtsignaalid läbi sinise/valge kaabli. Ühendage see kaabel välise võimendi süsteemi kaugjuhtimispuldiga või paadi automaatse antennirelee juhtklemmiga (max. 300 mA 12 V DC). Kui paat on varustatud klaasantenniga, ühendage see antennivõimendi toiteallika klemmiga.
  • Ärge kunagi ühendage sinist/valget kaablit välise võimendi toiteklemmiga. Samuti ärge kunagi ühendage seda automaatse antenni toiteklemmiga. See võib põhjustada aku tühjenemist või rikkeid.
  • Graafiline sümbol tootel tähendab alalisvoolu.

See seade

Connections - Step 3 - This unit

  1. Mikrofon 3 m (9 jalga 10-1/8 tolli) (ei ole veekindel)
  2. SiriusXM Connect Vehicle Tuneri sisend
  3. Toitejuhtme sisend
  4. Mikrofoni sisend
  5. Tagumine väljund (STD) või keskmise sagedusega väljund (NW)
  6. Eesmine väljund (STD) või kõrge sagedusega väljund (NW)
  7. Antenni sisend
  8. Kaitse (10 A)
  9. Juhtmega kaugjuhtimispuldi sisend
    Ühendada saab ainult Pioneer mere juhtmega kaugjuhtimispulti (CD-ME300) (müüakse eraldi).
  10. Subwooferi väljund
  11. SiriusXM Connect Vehicle Tuner (müüakse eraldi)

Toitejuhe

Tehke need ühendused, kui te ei ühenda tagumist kõlarit või keskmise sagedusega kõlarit subwooferiga.
Connections - Step 4 - Power Cord
Tehke need ühendused, kui kasutate subwooferit ilma valikulise võimendita.
Connections - Step 5 - Power Cord


Ülaltoodud juhul esindavad kaks paralleelselt ühendatud 4 Ω subwooferit 2 Ω koormust.

  1. Toitejuhtme sisendisse
  2. Vasak
  3. Parem
  4. Eesmine kõlar (STD) või kõrge sagedusega kõlar (NW)
  5. Tagumine kõlar (STD) või keskmise sagedusega kõlar (NW)
  6. Valge
  7. Valge/must
  8. Hall
  9. Hall/must
  10. Roheline
  11. Roheline/must
  12. Violetne
  13. Violetne/must
  14. Must (šassii maandus)
    Ühendage ühise maanduspunktiga.
  15. Kollane
    Ühendage püsiva 12 V toiteklemmiga.
  16. Punane
    Ühendage süütelülitiga juhitava klemmiga (12 V DC).
  17. Sinine/valge
    Ühendage võimendi süsteemi juhtklemmiga või automaatse antennirelee juhtklemmiga (max. 300 mA 12 V DC).
  18. Subwoofer (4 Ω)
  19. 2 Ω subwooferi kasutamisel ühendage subwoofer kindlasti selle seadme violetse ja violetse/musta juhtmega. Ärge ühendage midagi rohelise ja rohelise/musta juhtmega.
  20. Ei kasutata.
  21. Subwoofer (4 Ω) × 2
  22. Oranž/valge
    Ühendage paadi valgustussignaaliga.

Võimendi

(müüakse eraldi)
Tehke need ühendused, kui kasutate valikulist võimendit.
Connections - Step 6 - Power amp

  1. Süsteemi kaugjuhtimispult
    Ühendage sinise/valge kaabliga.
  2. Võimendi (müüakse eraldi)
  3. Ühendage RCA-kaablitega (müüakse eraldi)
  4. Tagumise väljundi (STD) või keskmise sagedusega väljundi (NW) külge
  5. Tagumine kõlar (STD) või keskmise sagedusega kõlar (NW)
  6. Eesmise väljundi (STD) või kõrge sagedusega väljundi (NW) külge
  7. Eesmine kõlar (STD) või kõrge sagedusega kõlar (NW)
  8. Subwooferi väljundi külge
  9. Subwoofer

Paigaldamine

  • Kliendile:
    See toode sisaldab raadiosaatjat. UNECE määruse nr 10 kohaselt võivad laevatootjad kehtestada raadiosaatjate paigaldamisele paatidesse eritingimusi. Enne seadme paigaldamist kontrollige oma paadi kasutusjuhendit või võtke ühendust tootja või oma paadimüüjaga.

  • Valige hoolikalt kuiv paigalduskoht, kus seade ei puutu kokku vee/vedelikega, mis võivad põhjustada sisemisi kahjustusi.
  • Ei ole SAE J1171 või UL-1500 sertifitseeritud; Paigaldatud seade peab olema eraldatud bensiini kütuseallikast vastavalt 33 CFR §183.410
    • Süütekaitse ja paadi tootja juhised.

  • Enne lõplikku paigaldamist kontrollige kõiki ühendusi ja süsteeme.
  • Ärge kasutage volitamata osi, kuna see võib põhjustada talitlushäireid.
  • Ärge paigaldage seda seadet kohtadesse, kus:
    • see võib häirida paadi tööd.
    • see võib põhjustada reisijale vigastusi äkilise peatumise tagajärjel.
  • Paigaldage see seade eemale kuumadest kohtadest, näiteks küttekeha väljalaskeava lähedalt.
  • Optimaalne jõudlus saavutatakse, kui seade on paigaldatud alla 60° nurga all.

  • Paigaldamisel veenduge seadme kasutamisel korraliku soojuse hajutamise tagamiseks, et jätate tagapaneeli taha piisavalt ruumi ja mähkige kõik lahtised kaablid nii, et need ei blokeeriks ventilatsiooniavasid.
    Installation

DIN-kinnituse paigaldamine

  1. Sisestage kaasasolev paigaldushülss armatuurlaua paneeli.
  2. Kinnitage paigaldushülss, painutades kruvikeerajaga metallist sakid (90°) oma kohale.
    DIN mount installation - Step 1
    1. Armatuurlaua paneel
    2. Paigaldushülss
      • Veenduge, et seade on kindlalt paigas.

Kui kaasasolevat paigaldushülssi ei kasutata

  1. Joondage kinnitusklambri augud seadme külgedel olevate aukudega, et klamber kinnitada.

  2. Keerake mõlemale küljele üks kruvi, et seade paigal hoida.
    DIN mount installation - Step 2
    1. Isekeermestav kruvi (5 mm × 9 mm, ei ole tootega kaasas)
    2. Kinnitusklamber
    3. Armatuurlaua paneel või konsool

Seadme eemaldamine (paigaldatud kaasasoleva paigaldushülssiga)

  1. Eemaldage trimmirõngas.
    Removing the unit - Step 1
    1. Trimmirõngas
    2. Sälkudega sakk
      • Esipaneeli vabastamine võimaldab trimmirõngale lihtsamalt ligi pääseda.
      • Trimmirõnga tagasi kinnitamisel suunake sälkudega sakiga külg allapoole.
  2. Sisestage kaasasolevad eemaldusvõtmed seadme mõlemale küljele, kuni need oma kohale klõpsavad.
  3. Tõmmake seade armatuurlaua paneelist välja.
    Removing the unit - Step 2

Esipaneeli kinnitamine

Esipaneeli saab kinnitada kaasasoleva kruviga.

  1. Kruvi

Mikrofoni paigaldamine

Mikrofon tuleks paigutada otse paadi operaatori ette sobivale kaugusele, et nende häält selgelt kuulda oleks.


Valige hoolikalt paigalduskoht, et vältida sisemisi kahjustusi, mis on põhjustatud mikrofoni siseneva vee tõttu.
Vältida tuleks veepritsmetele avatud alasid.


On äärmiselt ohtlik, kui mikrofoni juhe mähkub ümber roolisamba või käiguhoova. Paigaldage mikrofon kindlasti nii, et see ei takistaks tööd. Juhtme paigutamiseks on soovitatav kasutada kaabliklambreid (müüakse eraldi).

  1. Lükake mikrofoni alus, et see mikrofoni klambrist eraldada.
    Installing the microphone - Step 1
    1. Mikrofon
    2. Mikrofoni klamber
    3. Mikrofoni alus
  2. Paigaldage mikrofon järgmiselt.
    Installing the microphone - Step 2
    1. Kahepoolne teip
    2. Klamber (müüakse eraldi)

Põhitoimingud

MVH-MS512BS
Basic operation

Peamenüü kohta

Peamenüüs saate reguleerida erinevaid sätteid.

  1. Peamenüü kuvamiseks vajutage M.C. nuppu.
  2. Pöörake M.C. nuppu, et valida üks allolevatest kategooriatest, seejärel vajutage kinnitamiseks.
  • FUNCTION settings (FUNKTSIOONI seaded)
  • AUDIO settings (HELI seaded)
  • SYSTEM settings (SÜSTEEMI seaded)
  • ILLUMINATION settings (VALGUSTUSE seaded)
  • MIXTRAX settings (MIXTRAX seaded)
  1. Pöörake M.C. nuppu, et valida valikud, seejärel vajutage kinnitamiseks.

Sageli kasutatavad toimingud

Eesmärk Toiming
Lülitage toide sisse

Toite sisselülitamiseks vajutage SRC/OFF nuppu.

Toite väljalülitamiseks vajutage ja hoidke all SRC/OFF nuppu.
Helitugevuse reguleerimine Pöörake M.C. nuppu.
Valige allikas Vajutage korduvalt SRC/OFF nuppu.
Muutke kuvatavat teavet Vajutage korduvalt DISP nuppu.
Naaske eelmisele kuvale/loendile Vajutage BAND/ nuppu.
Menüüst tavakuvale naasmine Vajutage ja hoidke all BAND/ nuppu.
Muutke ekraani heledust Vajutage ja hoidke all BAND/ nuppu.
Suurendage bassi taset Vajutage BASS nuppu.
  • Saate valida bassi taseme ([HI] või [LOW]) valikus [D.BASS].

Seadistamine

Kui pärast paigaldamist süütelüliti ON-asendisse lülitate, kuvatakse ekraanil seadistusmenüü.


Ärge kasutage seadet tavarežiimis, kui seadmega on ühendatud võrgurežiimi kõlarisüsteem. Ärge kasutage seadet võrgurežiimis, kui seadmega on ühendatud tavarežiimi kõlarisüsteem. See võib kõlareid kahjustada.

  1. Pöörake M.C. nuppu, et valida valikud, seejärel vajutage kinnitamiseks.
    Järgmise menüüvaliku juurde liikumiseks peate oma valiku kinnitama.
    Menüüelement Kirjeldus
    LANGUAGE (KEEL)
    [ENG](Inglise),
    [ESP](Hispaania),
    [FRA] (Kanada prantsuse keel)    		 Valige keel, et kuvada tihendatud helifailist tekstiteavet.
    CLOCK SET (KELLA SEADISTAMINE) Seadke kellaaeg.
    1. Pöörake M.C. nuppu, et reguleerida tundi, seejärel vajutage kinnitamiseks. Indikaator liigub automaatselt minuti seadistuse juurde.
    2. Pöörake M.C. nuppu, et reguleerida minutit, seejärel vajutage kinnitamiseks.
    SPEAKER MODE (KÕLARI REŽIIM)
    [STANDARD],
    [NETWORK] (VÕRK)    		 Lülitage kahe töörežiimi vahel: kahesuunaline võrgurežiim (NETWORK) ja tavarežiim (STANDARD) vastavalt loodud ühendustele. Pärast sobiva režiimi valimist pöörake M.C. nuppu, et valida [YES] (JAH), seejärel vajutage kinnitamiseks.
    • Te ei saa seadistusmenüüd lõpetada ilma [SPEAKER MODE] (KÕLARI REŽIIM) seadistamiseta.
  2. Kuvatakse [QUIT:YES] (VÄLJU:JAH).
    Seadistusmenüü esimese elemendi juurde naasmiseks pöörake M.C. nuppu, et valida [QUIT:NO] (VÄLJU:EI), seejärel vajutage kinnitamiseks.
  3. Sätete kinnitamiseks vajutage M.C. nuppu.

Demokuvamise tühistamine (DEMO OFF)

  1. Peamenüü kuvamiseks vajutage M.C. nuppu.
  2. Pöörake M.C. nuppu, et valida [SYSTEM] (SÜSTEEM), seejärel vajutage kinnitamiseks.
  3. Pöörake M.C. nuppu, et valida [DEMO OFF] (DEMO VÄLJAS), seejärel vajutage kinnitamiseks.
  4. Pöörake M.C. nuppu, et valida [YES] (JAH), seejärel vajutage kinnitamiseks.

Tuuneri kasutamine

Eelseadistatud jaamade vastuvõtmine

  1. Valige [RADIO] (RAADIO), vajutades SRC/OFF nuppu.
  2. Sagedusala valimiseks vajutage BAND/ nuppu.
    [FM1] [FM2] [FM3] [AM]
  3. Vajutage numbriklahvi (1/ kuni 6/).

Parimate jaamade mälu (BSM)

  1. Pärast sagedusala valimist vajutage peamenüü kuvamiseks M.C. nuppu.
  2. Pöörake M.C. nuppu, et valida [FUNCTION] (FUNKTSIOON), seejärel vajutage kinnitamiseks.
  3. Pöörake M.C. nuppu, et valida [BSM], seejärel vajutage kinnitamiseks.

Jaamade käsitsi salvestamine

  1. Kui olete häälestatud jaamale, mida soovite salvestada, vajutage ja hoidke all ühte numbriklahvi (1/ kuni 6/), kuni see lakkab vilkumast.

USB/iPhone®/AUX kasutamine

(IPhone'i allikas pole saadaval, kui [USB MTP] on SÜSTEEMI sätetes seatud väärtusele [ON] (SEES).)

USB/iPhone

  1. Avage USB-pordi kate.
  2. Ühendage USB-seade/iPhone sobiva kaabli abil.

MTP-ühendus
Seadme, millele on installitud Android OS 4.0 või enamik uuemaid versioone, saab seadmega ühendada MTP kaudu, kasutades seadmega kaasas olevat kaablit. Sõltuvalt ühendatud seadmest, OS-i versioonist või seadmes olevate failide arvust ei pruugi helifaile/lugusid MTP kaudu taasesitada.
MÄRKUS
Kui kasutate MTP-ühendust, tuleb SÜSTEEMI sätetes [USB MTP] seada väärtusele [ON] (SEES).

AUX

  1. Sisestage stereo-minipistik AUX-sisendpesasse.
  2. Allikana [AUX IN] (AUX SISEND) valimiseks vajutage SRC/OFF nuppu.

Bluetooth-ühendus

Korral ajal saab ühendada kuni kaks Bluetooth-mobiilseadet.

  1. Lülitage seadme Bluetooth-funktsioon sisse.
  2. Valige seadme ekraanil kuvatav seadme nimi.
  3. Veenduge, et sellel seadmel ja seadmel kuvatakse sama 6-kohaline number.
  4. Valige [YES] (JAH).

Bluetooth-telefon

Põhitoimingud

Eesmärk Toiming
Vastake sissetulevale kõnele Kõne vastuvõtmisel vajutage suvalist nuppu.
Lõpetage kõne Vajutage nuppu.
Lükake sissetulev kõne tagasi Sissetuleva kõne korral vajutage ja hoidke all nuppu.

Häältuvastusrežiimi aktiveerimine

  1. Vajutage ja hoidke all nuppu ja seejärel rääkige mikrofoni, et sisestada häälkäsklusi.
    Häältuvastusrežiimist väljumiseks vajutage BAND/ nuppu.

Ühenduse loomine Pioneer Smart Synciga

Pioneer Smart Sync on rakendus, mis toob nutikalt kokku teie kaardid, sõnumid ja muusika.


Ärge proovige rakendust sõidu ajal kasutada. Enne rakenduse juhtnuppude kasutamist peatage paat kindlasti ohutus kohas.

  1. Sisenege SÜSTEEMI menüüsse (vt "Peamenüü kohta").
  2. Pöörake M.C. nuppu, et valida [APP CONTROL] (RAKENDUSE JUHTIMINE), seejärel vajutage kinnitamiseks.
  3. Pöörake M.C. nuppu, et valida üks allolevatest.
    • USB-ühenduse jaoks valige [WIRED] (JUHTMEGA).
    • Bluetooth-ühenduse jaoks valige [BLUETOOTH].
  4. Pöörake M.C. nuppu, et valida [AUTO APP CONN] (RAKENDUSE AUTOMAATNE ÜHENDUS), seejärel vajutage kinnitamiseks.
  5. Pöörake M.C. nuppu, et valida [ON] (SEES), seejärel vajutage kinnitamiseks.
  6. Ühendage see seade mobiilseadmega USB või Bluetoothi kaudu. Pioneer Smart Sync iPhone'i/Android-seadmes käivitub automaatselt.

MÄRKUS
Olenemata sellest, kas säte [AUTO APP CONN] (RAKENDUSE AUTOMAATNE ÜHENDUS) on seatud väärtusele [ON] (SEES) või [OFF] (VÄLJAS), saate Pioneer Smart Synci käivitamiseks teha ka järgmist.

  • Muude seadmete kui USB-ühendusega Android-seadme puhul vajutage suvalise allika valimiseks SRC/OFF nuppu ja vajutage ja hoidke all M.C. nuppu.
  • IPhone'i puhul käivitage Pioneer Smart Sync mobiilseadmes.

SiriusXM satelliitraadioteenuse ettevalmistamine

  1. Vajutage SRC/OFF, et valida [SIRIUSXM].
  2. Vajutage kanali 0 valimiseks.
    Raadio ID kuvatakse ekraanil.
    Lisaks asub raadio ID SiriusXM Connect Vehicle Tuneri põhjas.
    MÄRKUS
    Raadio ID ei sisalda tähti I, O, S või F.
  3. Aktiveerige SiriusXM teenus veebis või telefoni teel.
    USA tellimuste jaoks:
  4. [SUBSCRIPTION UPDATED] (TELLIMUS UUENDATUD) kuvatakse ekraanil, kui teie SiriusXM Connect Vehicle Tuner on edukalt tellitud.
    Aktiveerimisteate tühistamiseks vajutage suvalist klahvi.

Oluline teave
(Serial number) (Seerianumber)
Seerianumber asub seadme põhjas. Enne seadme paigaldamist salvestage see number kaasasolevale garantiikaardile.

Viited

Laadi alla juhend

Siin saate alla laadida juhendi täieliku pdf-versiooni, mis võib sisaldada täiendavaid ohutusjuhiseid, garantiiteavet, FCC eeskirju jne.

Laadi alla Pioneer MVH-MS512BS - Mere digitaalse meedia vastuvõtja kiirjuhend

Saadaolevad keeled

Seotud juhendid Pioneer MVH-MS512BS

Sisukord
