Pioneer MVH-MS512BS - Ghid de pornire rapidă pentru receptorul media digital marin

Cuprins

Introducere

Dacă contactul bărcii tale nu are poziția ACC, unele setări nu sunt salvate în memorie. Pentru a salva, detașează panoul frontal sau așteaptă ca unitatea să se oprească complet timp de 10 secunde după ce o oprești apăsând și menținând apăsat SRC/OFF (când [ON] este selectat în [PW SAVE]), apoi oprește contactul.

Acest ghid este destinat să te ghideze prin funcțiile de bază ale acestei unități. Pentru detalii, te rugăm să consulți Manualul de utilizare al acestui produs, pe care îl poți găsi aici: https://www.pioneerelectronics.com/PUSA/Support

Consultă Manualul de utilizare pentru instrucțiuni despre cum să dezactivezi afișajul demonstrativ (DEMO OFF).

Înainte de a începe

Pentru a asigura o utilizare corectă, te rugăm să citești acest ghid și Manualul de utilizare înainte de a utiliza acest produs. Este deosebit de important să citești și să respecți AVERTISMENTELE și ATENȚIONĂRILE din acest ghid. Te rugăm să păstrezi ghidul într-un loc sigur și accesibil pentru consultare ulterioară.

FCC ID: EW4C95
MODEL NO.: MVH-MS512BS IC: 4250A-C95
Acest dispozitiv respectă partea 15 din Regulile FCC. Funcționarea este supusă următoarelor două condiții:

  1. Acest dispozitiv nu poate provoca interferențe dăunătoare și
  2. acest dispozitiv trebuie să accepte orice interferență primită, inclusiv interferențe care pot provoca o funcționare nedorită.

Acest transmițător nu trebuie să fie amplasat sau să funcționeze împreună cu nicio altă antenă sau transmițător.
Antena Bluetooth nu poate fi îndepărtată (sau înlocuită) de utilizator.
Acest echipament respectă limitele de expunere la radiații FCC stabilite pentru un mediu necontrolat și respectă Ghidurile de expunere la frecvențe radio (RF) ale FCC. Acest echipament are niveluri foarte scăzute de energie RF, astfel încât se consideră că respectă cerințele fără o evaluare maximă permisivă a expunerii (MPE). Dar este de dorit să fie instalat și utilizat astfel încât radiatorul să fie la cel puțin 20 cm sau mai mult distanță de corpul persoanei (cu excepția extremităților: mâini, încheieturi, picioare și glezne).

Modificările sau modificările efectuate fără autorizația corespunzătoare pot anula dreptul utilizatorului de a utiliza echipamentul.

Notă
Acest echipament a fost testat și s-a constatat că respectă limitele pentru un dispozitiv digital de Clasa B, în conformitate cu Partea 15 din Regulile FCC. Aceste limite sunt concepute pentru a oferi o protecție rezonabilă împotriva interferențelor dăunătoare într-o instalație rezidențială. Acest echipament generează, utilizează și poate radia energie de frecvență radio și, dacă nu este instalat și utilizat în conformitate cu instrucțiunile, poate provoca interferențe dăunătoare comunicațiilor radio. Cu toate acestea, nu există nicio garanție că nu vor apărea interferențe într-o anumită instalație. Dacă acest echipament provoacă interferențe dăunătoare recepției radio sau televiziunii, care pot fi determinate prin oprirea și pornirea echipamentului, utilizatorul este încurajat să încerce să corecteze interferența prin una sau mai multe dintre următoarele măsuri:

  • Reorientați sau relocați antena de recepție.
  • Măriți distanța dintre echipament și receptor.
  • Conectați echipamentul la o priză dintr-un circuit diferit de cel la care este conectat receptorul.
  • Consultați dealerul sau un tehnician radio/TV cu experiență pentru ajutor.
DECLARAȚIA DE CONFORMITATE A FURNIZORULUI COMISIEI FEDERALE DE COMUNICAȚII
Numele produsului: MARINE DIGITAL MEDIA RECEIVER (Receptor media digital marin)
Numărul modelului: MVH-MS512BS
Numele părții responsabile: PIONEER ELECTRONICS (USA) INC. SERVICE SUPPORT DIVISION (Divizia de asistență service)
Adresă: 2050 W. 190TH STREET, SUITE 100 TORRANCE, CA 90504, U.S.A.
Telefon: 1-800-421-1404
URL: http://www.pioneerelectronics.com

Siguranța urechilor tale este în mâinile tale
Profită la maximum de echipamentul tău redând la un nivel sigur — un nivel care permite sunetului să treacă clar, fără zgomote sau distorsiuni enervante și, cel mai important, fără a-ți afecta auzul sensibil. Sunetul poate fi înșelător.
În timp, "nivelul de confort" al auzului tău se adaptează la volume mai mari de sunet, astfel încât ceea ce sună "normal" poate fi de fapt puternic și dăunător pentru auzul tău. Protejează-te împotriva acestui lucru setând echipamentul la un nivel sigur ÎNAINTE ca auzul tău să se adapteze.

STABILEȘTE UN NIVEL SIGUR:

  • Setează controlul volumului la o setare scăzută.
  • Crește încet sunetul până când îl poți auzi confortabil și clar, fără distorsiuni.
  • Odată ce ai stabilit un nivel de sunet confortabil, setează cadranul și lasă-l acolo.

ASIGURĂ-TE CĂ RESPECTI URMĂTOARELE LINII DIRECTOARE:

  • Nu da volumul atât de tare încât să nu poți auzi ce se întâmplă în jurul tău.
  • Fii atent sau întrerupe temporar utilizarea în situații potențial periculoase.
  • Nu folosi căști în timp ce conduci o barcă motorizată; utilizarea căștilor poate crea un pericol pentru trafic și este ilegală în multe zone.

  • Nu încerca să instalezi sau să repari acest produs singur. Instalarea sau repararea acestui produs de către persoane fără pregătire și experiență în echipamente electronice și accesorii auto poate fi periculoasă și te poate expune riscului de șoc electric, rănire sau alte pericole.
  • Nu încerca să operezi unitatea în timp ce conduci barca. Asigură-te că oprești barca într-un loc sigur înainte de a încerca să utilizezi comenzile de pe dispozitiv.
  • Nu permite ca această unitate să intre în contact cu umezeală și/sau lichide. Ar putea rezulta un șoc electric. De asemenea, deteriorarea acestei unități, fumul și supraîncălzirea ar putea rezulta din contactul cu lichide.

  • Lasă unitatea să se răcească înainte de a o utiliza dacă barca ta a fost andocată în lumina directă a soarelui.
  • Nu lăsa panoul frontal detașabil în lumina directă a soarelui, deoarece acest lucru poate provoca defecțiuni din cauza supraîncălzirii.
  • Utilizarea acestei unități după ce mâinile tale au atins apa de mare poate provoca rugină sau defecțiuni. Te rugăm să te speli bine pe mâini cu apă curată înainte de utilizare.
  • Păstrează întotdeauna volumul suficient de scăzut pentru a auzi sunetele exterioare.
  • Acest produs este evaluat în condiții climatice moderate și tropicale conform cerințelor de siguranță pentru aparate electronice audio, video și similare, IEC 60065.

Service post-vânzare pentru produsele Pioneer
Te rugăm să contactezi dealerul autorizat Pioneer de la care ai achiziționat această unitate sau o companie de service autorizată Pioneer pentru service post-vânzare sau întrebări pe care le poți avea despre produs. Poți contacta Pioneer direct după cum urmează:
Nu trimite unitatea la reparat fără a contacta mai întâi Pioneer. Unitățile trimise fără un număr de autorizare de returnare vor fi refuzate.

În S.U.A. și CANADA:
Pioneer Electronics (USA) Inc.
CUSTOMER SUPPORT DIVISION (Divizia de asistență pentru clienți)
P.O. Box 1760
Long Beach, CA 90801-1760
800-421-1404
https://www.pioneerelectronics.com/PUSA/AboutPioneer/Contact+Us
Pentru informații despre garanție, te rugăm să consulți fișa de garanție limitată inclusă cu această unitate.

Conexiuni

În cele ce urmează, "NW" reprezintă modul rețea și "STD" reprezintă modul standard. În funcție de conexiunile pe care le-ai stabilit, schimbă modul difuzorului în modul standard (STD) sau modul rețea (NW).

  • Dacă contactul bărcii tale nu are poziția ACC: Asigură-te că setezi [PW SAVE] pe [ON] (pentru detalii, consultă Manualul de utilizare). Unitatea se va opri automat complet după ce este oprită pentru a preveni descărcarea bateriei. Altfel, apasă și menține apăsat SRC/OFF până când afișajul se stinge de fiecare dată când oprești contactul.
  • Când utilizezi ieșirea difuzorului pe 4 canale, utilizează difuzoare cu o putere nominală de 50 W (putere maximă de intrare) sau mai mare și între 4 Ω și 8 Ω (valoare de impedanță). Nu utiliza difuzoare de 1 Ω până la 3 Ω cu această unitate, indiferent de numărul de canale.
  • Când utilizezi un subwoofer de 2 Ω cu ieșirea difuzorului spate, utilizează difuzoare cu o putere nominală de 70 W sau mai mare.
    * Te rugăm să consulți conexiunile pentru o metodă de conectare.
  • Cablul negru este împământare. Când instalezi această unitate sau amplificatorul de putere (vândut separat), asigură-te că conectezi mai întâi firul de împământare. Asigură-te că firul de împământare este conectat corect la o parte metalică a corpului bărcii. Firele de împământare ale unui amplificator de putere, ale acestei unități și ale oricăror alte dispozitive trebuie să fie conectate separat la barcă cu șuruburi diferite. Dacă șurubul pentru firul de împământare se slăbește sau cade, ar putea rezulta un incendiu, generarea de fum sau defecțiuni.
    Două dispozitive conectate separat la barcă (fire de împământare)
    Connections - Step 1
    *1 Nu este furnizat pentru această unitate

  • Când această unitate este instalată într-o barcă fără o poziție ACC (accesoriu) pe contact, neconectarea cablului roșu la terminalul care detectează funcționarea cheii de contact poate duce la descărcarea bateriei.
    Connections - Step 2

  • Utilizează această unitate numai cu o baterie de 12 volți și împământare negativă. Nerespectarea acestui lucru poate duce la incendiu sau defecțiuni.

  • Pentru a preveni un scurtcircuit, supraîncălzirea sau defecțiunea, asigură-te că urmezi instrucțiunile de mai jos.

    • Deconectează borna negativă a bateriei înainte de instalare.

    • Asigură cablajul cu cleme de cablu sau bandă adezivă. Înfășoară bandă adezivă în jurul cablajului care intră în contact cu părțile metalice pentru a proteja cablajul.

    • Plasează toate cablurile departe de părțile mobile, cum ar fi maneta de schimbare a vitezelor și șinele scaunelor.

    • Plasează toate cablurile departe de locurile fierbinți, cum ar fi lângă orificiul de evacuare a încălzitorului.

    • Nu conecta cablul galben la baterie trecându-l prin orificiul către compartimentul motorului.

    • Acoperă orice conectori de cablu deconectați cu bandă izolatoare.

    • Nu scurta niciun cablu.

    • Nu tăia niciodată izolația cablului de alimentare al acestei unități pentru a partaja alimentarea cu alte dispozitive. Capacitatea de curent a cablului este limitată.

    • Utilizează o siguranță cu valoarea nominală prescrisă.

    • Nu conecta niciodată cablul negativ al difuzorului direct la împământare.

    • Nu lega niciodată împreună cablurile negative ale mai multor difuzoare.

  • Când această unitate este pornită, semnalele de control sunt trimise prin cablul albastru/alb. Conectează acest cablu la telecomanda sistemului unui amplificator de putere extern sau la terminalul de control al releului auto-antenă al bărcii (max. 300 mA 12 V DC). Dacă barca este echipată cu o antenă de sticlă, conectează-o la terminalul de alimentare al amplificatorului de antenă.
  • Nu conecta niciodată cablul albastru/alb la terminalul de alimentare al unui amplificator de putere extern. De asemenea, nu-l conecta niciodată la terminalul de alimentare al antenei auto. Acest lucru poate duce la descărcarea bateriei sau la o defecțiune.
  • Simbolul grafic plasat pe produs înseamnă curent continuu.

Această unitate

Connections - Step 3 - This unit

  1. Microfon 3 m (9 ft. 10-1/8 in.) (nu este impermeabil)
  2. Intrare SiriusXM Connect Vehicle Tuner
  3. Intrare cablu de alimentare
  4. Intrare microfon
  5. Ieșire spate (STD) sau ieșire de gamă medie (NW)
  6. Ieșire față (STD) sau ieșire de gamă înaltă (NW)
  7. Intrare antenă
  8. Siguranță (10 A)
  9. Intrare telecomandă cu fir
    Telecomanda cu fir marin Pioneer (CD-ME300) poate fi conectată numai (vândută separat).
  10. Ieșire subwoofer
  11. SiriusXM Connect Vehicle Tuner (vândut separat)

Cablu de alimentare

Efectuează aceste conexiuni atunci când nu conectezi un difuzor spate sau un cablu de difuzor de gamă medie la un subwoofer.
Connections - Step 4 - Power Cord
Efectuează aceste conexiuni când utilizezi un subwoofer fără amplificatorul opțional.
Connections - Step 5 - Power Cord


În cazul de mai sus, două subwoofere de 4 Ω conectate în paralel vor reprezenta o sarcină de 2 Ω.

  1. La intrarea cablului de alimentare
  2. Stânga
  3. Dreapta
  4. Difuzor față (STD) sau difuzor de gamă înaltă (NW)
  5. Difuzor spate (STD) sau difuzor de gamă medie (NW)
  6. Alb
  7. Alb/negru
  8. Gri
  9. Gri/negru
  10. Verde
  11. Verde/negru
  12. Violet
  13. Violet/negru
  14. Negru (împământare șasiu)
    Conectează la un punct de împământare comun.
  15. Galben
    Conectează la terminalul de alimentare constantă de 12 V.
  16. Roșu
    Conectează la terminalul controlat de contact (12 V DC).
  17. Albastru/alb
    Conectează la terminalul de control al sistemului al amplificatorului de putere sau la terminalul de control al releului auto-antenă (max. 300 mA 12 V DC).
  18. Subwoofer (4 Ω)
  19. Când utilizezi un subwoofer de 2 Ω, asigură-te că conectezi subwooferul la cablurile violet și violet/negru ale acestei unități. Nu conecta nimic la cablurile verde și verde/negru.
  20. Nu este utilizat.
  21. Subwoofer (4 Ω) × 2
  22. Portocaliu/alb
    Conectează la semnalul de iluminare al bărcii.

Amplificator de putere

(vândut separat)
Efectuează aceste conexiuni când utilizezi un amplificator opțional.
Connections - Step 6 - Power amp

  1. Telecomandă sistem
    Conectează la cablul albastru/alb.
  2. Amplificator de putere (vândut separat)
  3. Conectează cu cabluri RCA (vândute separat)
  4. La ieșirea spate (STD) sau ieșirea de gamă medie (NW)
  5. Difuzor spate (STD) sau difuzor de gamă medie (NW)
  6. La ieșirea față (STD) sau ieșirea de gamă înaltă (NW)
  7. Difuzor față (STD) sau difuzor de gamă înaltă (NW)
  8. La ieșirea subwoofer
  9. Subwoofer

Instalare

  • Către client:
    Acest produs include un transmițător radio. Conform Regulamentului UNECE nr. 10, producătorii de ambarcațiuni pot impune condiții specifice pentru instalarea transmițătoarelor radio în bărci. Vă rugăm să verificați manualul de utilizare al bărcii sau să contactați producătorul sau dealerul bărcii înainte de a instala această unitate.

  • Selectați cu atenție un loc de montare uscat, unde unitatea nu va intra în contact cu apă/lichide, deoarece acest lucru poate cauza daune interne.
  • Nu este certificat SAE J1171 sau UL-1500; Unitatea instalată trebuie izolată de sursa de combustibil cu benzină, în conformitate cu 33 CFR §183.410
    • Protecție la aprindere și instrucțiuni ale producătorului bărcii.

  • Verificați toate conexiunile și sistemele înainte de instalarea finală.
  • Nu utilizați piese neautorizate, deoarece acest lucru poate cauza defecțiuni.
  • Nu instalați această unitate unde:
    • poate interfera cu funcționarea bărcii.
    • poate provoca rănirea unui pasager ca urmare a unei opriri bruște.
  • Instalați această unitate departe de locurile fierbinți, cum ar fi lângă orificiul de încălzire.
  • Performanța optimă se obține atunci când unitatea este instalată la un unghi mai mic de 60°.

  • Când instalați, pentru a asigura o dispersare adecvată a căldurii atunci când utilizați această unitate, asigurați-vă că lăsați spațiu amplu în spatele panoului din spate și înfășurați orice cabluri libere, astfel încât să nu blocheze orificiile de ventilație.
    Installation

Instalare montare DIN

  1. Introduceți manșonul de montare furnizat în panoul de bord.
  2. Fixați manșonul de montare folosind o șurubelniță pentru a îndoi urechile metalice (90°) în poziție.
    DIN mount installation - Step 1
    1. Panou de bord
    2. Manșon de montare
      • Asigurați-vă că unitatea este instalată în siguranță în poziție.

Când nu utilizați manșonul de montare furnizat

  1. Aliniați găurile de pe suportul de montare cu găurile de pe părțile laterale ale unității pentru a atașa suportul.

  2. Înșurubați un șurub pe fiecare parte pentru a menține unitatea în poziție.
    DIN mount installation - Step 2
    1. Șurub autofiletant (5 mm × 9 mm, nu este furnizat cu produsul)
    2. Suport de montare
    3. Panou de bord sau consolă

Scoaterea unității (instalată cu manșonul de montare furnizat)

  1. Scoateți inelul de finisare.
    Removing the unit - Step 1
    1. Inel de finisare
    2. Ureche crestată
      • Eliberarea panoului frontal permite accesul mai ușor la inelul de finisare.
      • Când reatașați inelul de finisare, îndreptați în jos partea cu urechea crestată.
  2. Introduceți cheile de extracție furnizate în ambele părți ale unității până când se fixează în poziție.
  3. Trageți unitatea afară din panoul de bord.
    Removing the unit - Step 2

Pentru a fixa panoul frontal

Panoul frontal poate fi fixat cu șurubul furnizat.

  1. Șurub

Instalarea microfonului

Microfonul trebuie plasat direct în fața operatorului bărcii, la o distanță adecvată pentru a-i capta vocea în mod clar.


Selectați cu atenție locul de montare pentru a evita deteriorarea internă prin pătrunderea apei în microfon.
Trebuie evitate zonele supuse stropilor de apă.


Este extrem de periculos să permiteți ca firul microfonului să se înfășoare în jurul coloanei de direcție sau al manetei de schimbare a vitezelor. Asigurați-vă că instalați microfonul astfel încât să nu obstrucționeze funcționarea. Se recomandă utilizarea clemelor de cablu (vândute separat) pentru a aranja firul.

  1. Glisați baza microfonului pentru a o detașa de clema microfonului.
    Installing the microphone - Step 1
    1. Microfon
    2. Clemă microfon
    3. Bază microfon
  2. Instalați microfonul după cum urmează.
    Installing the microphone - Step 2
    1. Bandă dublu adezivă
    2. Clemă (vândută separat)

Operare de bază

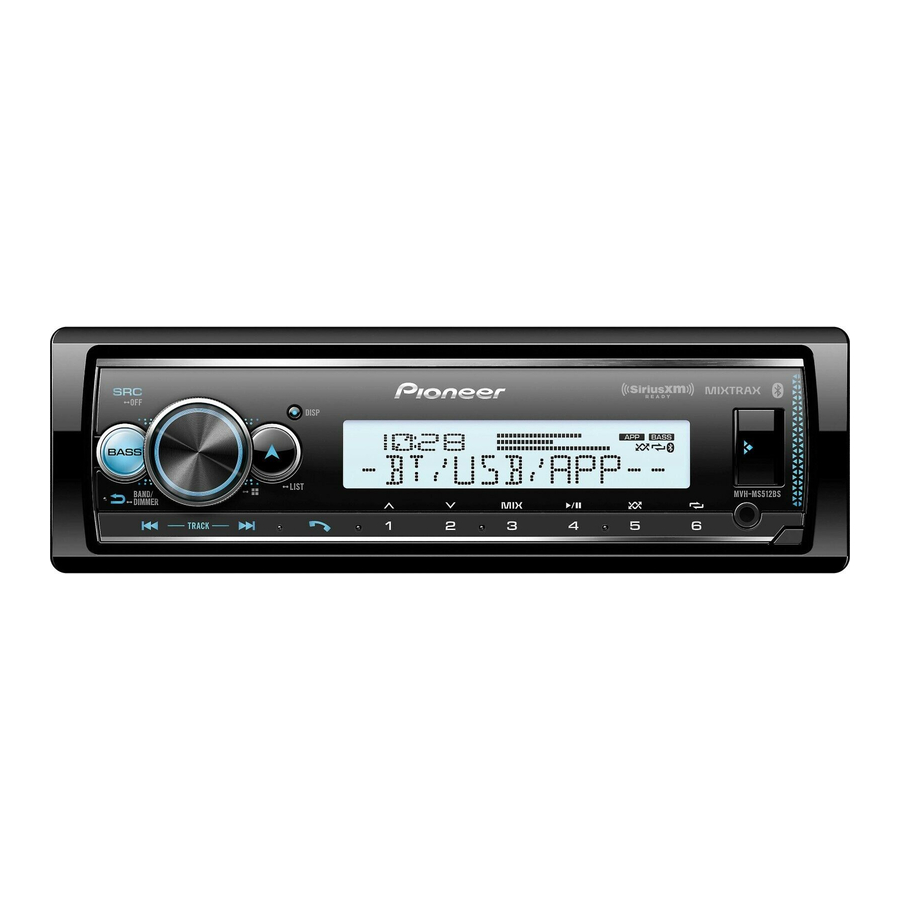

MVH-MS512BS
Basic operation

Despre meniul principal

Puteți ajusta diverse setări în meniul principal.

  1. Apăsați butonul M.C. pentru a afișa meniul principal.
  2. Rotiți butonul M.C. pentru a selecta una dintre categoriile de mai jos, apoi apăsați pentru a confirma.
  • Setări FUNCTION
  • Setări AUDIO
  • Setări SYSTEM
  • Setări ILLUMINATION
  • Setări MIXTRAX
  1. Rotiți butonul M.C. pentru a selecta opțiunile, apoi apăsați pentru a confirma.

Operațiuni utilizate frecvent

Scop Operație
Porniți alimentarea

Apăsați SRC/OFF pentru a porni alimentarea.

Apăsați și mențineți apăsat SRC/OFF pentru a opri alimentarea.
Ajustați volumul Rotiți butonul M.C..
Selectați o sursă Apăsați în mod repetat SRC/OFF.
Schimbați informațiile de afișare Apăsați în mod repetat DISP.
Reveniți la afișajul/lista anterioară Apăsați BAND/.
Reveniți la afișajul normal din meniu Apăsați și mențineți apăsat BAND/ .
Schimbați luminozitatea afișajului Apăsați și mențineți apăsat BAND/ .
Creșteți nivelul de bas Apăsați BASS.
  • Puteți selecta nivelul de bas ([HI] sau [LOW]) în [D.BASS].

Operație de configurare

Când rotiți comutatorul de aprindere în poziția ON (pornit) după instalare, meniul de configurare apare pe ecran.


Nu utilizați unitatea în modul standard atunci când un sistem de difuzoare pentru modul de rețea este conectat la unitate. Nu utilizați unitatea în modul de rețea atunci când un sistem de difuzoare pentru modul standard este conectat la unitate. Acest lucru poate cauza deteriorarea difuzoarelor.

  1. Rotiți butonul M.C. pentru a selecta opțiunile, apoi apăsați pentru a confirma.
    Pentru a trece la următoarea opțiune de meniu, trebuie să confirmați selecția.
    Element de meniu Descriere
    LANGUAGE (LIMBA)
    [ENG](Engleză),
    [ESP](Spaniolă),
    [FRA] (Franceză canadiană)    		 Selectați limba pentru a afișa informațiile text dintr-un fișier audio comprimat.
    CLOCK SET (SETARE CEAS) Setați ceasul.
    1. Rotiți butonul M.C. pentru a regla ora, apoi apăsați pentru a confirma. Indicatorul se mută automat la setarea minutelor.
    2. Rotiți butonul M.C. pentru a regla minutul, apoi apăsați pentru a confirma.
    SPEAKER MODE (MOD DIFUZOARE)
    [STANDARD],
    [NETWORK] (REȚEA)    		 Comutați între două moduri de funcționare: modul de rețea cu 2 căi (NETWORK) și modul standard (STANDARD) în funcție de conexiunile pe care le-ați stabilit. După selectarea modului adecvat, rotiți butonul M.C. pentru a selecta [YES] (DA), apoi apăsați pentru a confirma.
    • Nu puteți finaliza meniul de configurare fără a seta [SPEAKER MODE] (MOD DIFUZOARE).
  2. Apare [QUIT:YES] (IEȘIRE:DA).
    Pentru a reveni la primul element al meniului de configurare, rotiți butonul M.C. pentru a selecta [QUIT:NO] (IEȘIRE:NU), apoi apăsați pentru a confirma.
  3. Apăsați butonul M.C. pentru a confirma setările.

Anularea afișajului de demonstrație (DEMO OFF (DEMONSTRAȚIE OPRITĂ))

  1. Apăsați butonul M.C. pentru a afișa meniul principal.
  2. Rotiți butonul M.C. pentru a selecta [SYSTEM] (SISTEM), apoi apăsați pentru a confirma.
  3. Rotiți butonul M.C. pentru a selecta [DEMO OFF] (DEMONSTRAȚIE OPRITĂ), apoi apăsați pentru a confirma.
  4. Rotiți butonul M.C. pentru a selecta [YES] (DA), apoi apăsați pentru a confirma.

Operare tuner

Recepționarea posturilor presetate

  1. Apăsați SRC/OFF pentru a selecta [RADIO].
  2. Apăsați BAND/ pentru a selecta banda.
    [FM1] [FM2] [FM3] [AM]
  3. Apăsați un buton numeric (1/ până la 6/).

Memoria celor mai bune posturi (BSM)

  1. După selectarea benzii, apăsați butonul M.C. pentru a afișa meniul principal.
  2. Rotiți butonul M.C. pentru a selecta [FUNCTION] (FUNCȚIE), apoi apăsați pentru a confirma.
  3. Rotiți butonul M.C. pentru a selecta [BSM], apoi apăsați pentru a confirma.

Pentru a stoca posturi manual

  1. În timp ce sunteți acordat la postul pe care doriți să-l stocați, apăsați și mențineți apăsat unul dintre butoanele numerice (1/ până la 6/) până când încetează să clipească.

Operare USB/iPhone®/AUX

(Sursa iPhone nu este disponibilă când [USB MTP] este setat la [ON] (PORNIT) în setările SYSTEM (SISTEM).)

USB/iPhone

  1. Deschideți capacul portului USB.
  2. Conectați dispozitivul USB/iPhone folosind un cablu adecvat.

Conexiune MTP
Un dispozitiv instalat cu Android OS 4.0 sau majoritatea versiunilor ulterioare poate fi conectat la unitate prin MTP folosind cablul furnizat cu dispozitivul. Cu toate acestea, în funcție de dispozitivul conectat, de versiunea sistemului de operare sau de numărul de fișiere din dispozitiv, este posibil ca fișierele audio/melodiile să nu poată fi redate prin MTP.
NOTĂ
Dacă utilizați o conexiune MTP, [USB MTP] trebuie să fie setat la [ON] (PORNIT) în setările SYSTEM (SISTEM).

AUX

  1. Introduceți mini-mufa stereo în mufa de intrare AUX.
  2. Apăsați SRC/OFF pentru a selecta [AUX IN] ca sursă.

Conexiune Bluetooth

Până la două dispozitive mobile Bluetooth pot fi conectate simultan.

  1. Activați funcția Bluetooth a dispozitivului.
  2. Selectați numele unității afișat pe ecranul dispozitivului.
  3. Asigurați-vă că același număr din 6 cifre apare pe această unitate și pe dispozitiv.
  4. Selectați [YES] (DA).

Telefon Bluetooth

Operații de bază

Scop Operație
Răspundeți la un apel primit Apăsați orice buton când primiți un apel.
Încheiați un apel Apăsați .
Respingeți un apel primit Apăsați și mențineți apăsat când primiți un apel.

Activarea modului de recunoaștere vocală

  1. Apăsați și mențineți apăsat și apoi vorbiți în microfon pentru a introduce comenzi vocale.
    Pentru a ieși din modul de recunoaștere vocală, apăsați BAND/.

Realizarea unei conexiuni cu Pioneer Smart Sync

Pioneer Smart Sync este aplicația care vă aduce în mod inteligent hărțile, mesajele și muzica împreună.


Nu încercați să utilizați aplicația în timp ce conduceți. Asigurați-vă că opriți barca într-un loc sigur înainte de a încerca să utilizați comenzile din aplicație.

  1. Intrați în meniul SYSTEM (SISTEM) (consultați "Despre meniul principal").
  2. Rotiți butonul M.C. pentru a selecta [APP CONTROL] (CONTROL APLICAȚIE), apoi apăsați pentru a confirma.
  3. Rotiți butonul M.C. pentru a selecta una dintre opțiunile de mai jos.
    • Selectați [WIRED] (CABLAT) pentru conexiunea USB.
    • Selectați [BLUETOOTH] pentru conexiunea Bluetooth.
  4. Rotiți butonul M.C. pentru a selecta [AUTO APP CONN] (CONECTARE AUTOMATĂ APLICAȚIE), apoi apăsați pentru a confirma.
  5. Rotiți butonul M.C. pentru a selecta [ON] (PORNIT), apoi apăsați pentru a confirma.
  6. Conectați această unitate cu dispozitivul mobil prin USB sau Bluetooth. Pioneer Smart Sync de pe dispozitivul iPhone/Android pornește automat.

NOTĂ
Indiferent dacă setarea [AUTO APP CONN] (CONECTARE AUTOMATĂ APLICAȚIE) este setată la [ON] (PORNIT) sau [OFF] (OPRIT), puteți efectua, de asemenea, următoarele pentru a porni Pioneer Smart Sync.

  • Pentru dispozitivele altele decât un dispozitiv Android conectat prin USB, apăsați SRC/OFF pentru a selecta orice sursă și apăsați și mențineți apăsat butonul M.C..
  • Pentru iPhone, lansați Pioneer Smart Sync pe dispozitivul mobil.

Pregătirea pentru serviciul de radio prin satelit SiriusXM

  1. Apăsați SRC/OFF pentru a selecta [SIRIUSXM].
  2. Apăsați pentru a selecta Canalul 0.
    ID-ul radio apare pe ecran.
    În plus, ID-ul radio este situat în partea de jos a tunerului SiriusXM Connect Vehicle.
    NOTĂ
    ID-ul radio nu include literele I, O, S sau F.
  3. Activați serviciul SiriusXM online sau prin telefon.
    Pentru abonamentele din SUA:
  4. [SUBSCRIPTION UPDATED] (ABONAMENT ACTUALIZAT) apare pe ecran când tunerul SiriusXM Connect Vehicle a fost abonat cu succes.
    Apăsați orice tastă pentru a șterge mesajul de activare.


(Serial number) (Număr de serie)
Numărul de serie este situat în partea de jos a acestei unități. Asigurați-vă că înregistrați acest număr pe cardul de garanție inclus înainte de instalarea unității.

Referințe

Descărcați manualul

Aici puteți descărca versiunea completă pdf a manualului, aceasta poate conține instrucțiuni suplimentare de siguranță, informații despre garanție, reguli FCC etc.

Descărcați Pioneer MVH-MS512BS - Ghid de pornire rapidă pentru receptorul media digital marin

Limbi disponibile

Manuale conexe pentru Pioneer MVH-MS512BS

Cuprins
